Sõiduki hooldamine239
1. Eemaldage kaane välimisedkruvid, mis on tähistatud
nooltega.
2. Keerake kaas lahti.
Pöörake lambipesa vastupäeva ja
eemaldage see peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
5. Sisestage lambipesa peegeldisse, keerake päripäeva
ja fikseerige.
6. Paigaldage kaas kruvidega tagasi.
Tagatuled
1. Keerake kruvi kate lahti.

240Sõiduki hooldamine
2. Eemaldage kruvid, mis onnooltega tähistatud.
3. Tõmmake tulekoost ettevaatlikulttihvtidelt maha ja eemaldage.
4. Võtke juhtme pistik lambikomplektist lahti.
5. Eemaldage lamp lambipesast jaasendage uuega.
Suunatuli ( 1)
Tagatuled ( 2)
Pidurituli ( 3)Tagatuled taga- ja pidurdustule
valgusdioodiga
Vahetada saab ainult suunatule
lampi ( 1).
Eemaldage lamp lambipesast ja
asendage uuega.
6. Ühendage pistik tulekoostuga.
7. Seadke tulekoost kinnitustihvtide peale ja paigaldage tulekoost
kruvidega.
8. Pange kruvi kate tagasi.

Sõiduki hooldamine241

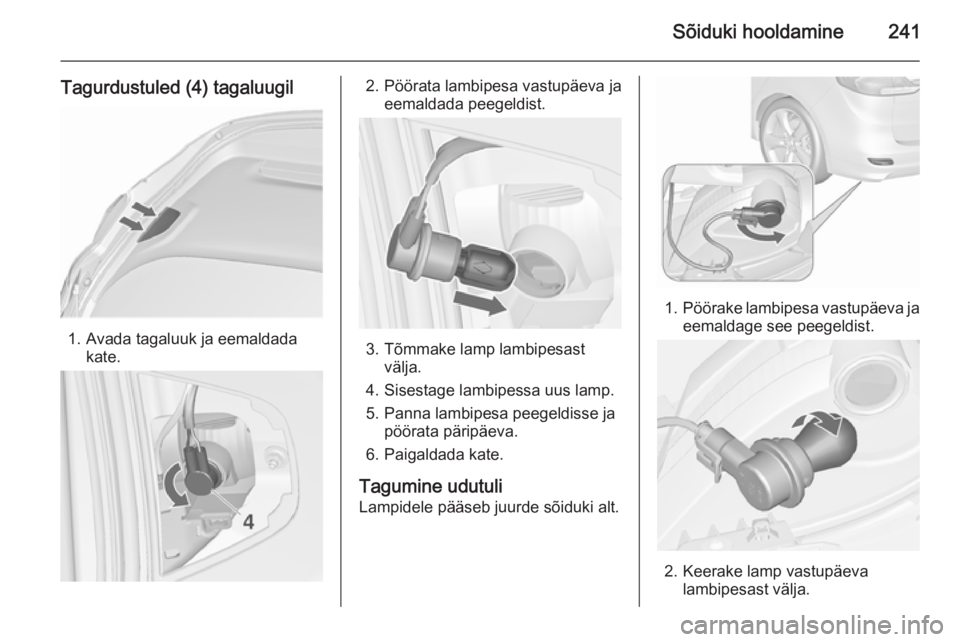

Tagurdustuled (4) tagaluugil
1. Avada tagaluuk ja eemaldadakate.
2. Pöörata lambipesa vastupäeva ja eemaldada peegeldist.
3. Tõmmake lamp lambipesastvälja.
4. Sisestage lambipessa uus lamp.
5. Panna lambipesa peegeldisse ja pöörata päripäeva.
6. Paigaldada kate.
Tagumine udutuli Lampidele pääseb juurde sõiduki alt.
1. Pöörake lambipesa vastupäeva ja
eemaldage see peegeldist.
2. Keerake lamp vastupäeva lambipesast välja.

242Sõiduki hooldamine
3. Sisestage lambipessa uus lamp,keerates päripäeva.
4. Sisestage lambipesa peegeldisse, keerake päripäeva
ja fikseerige.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.

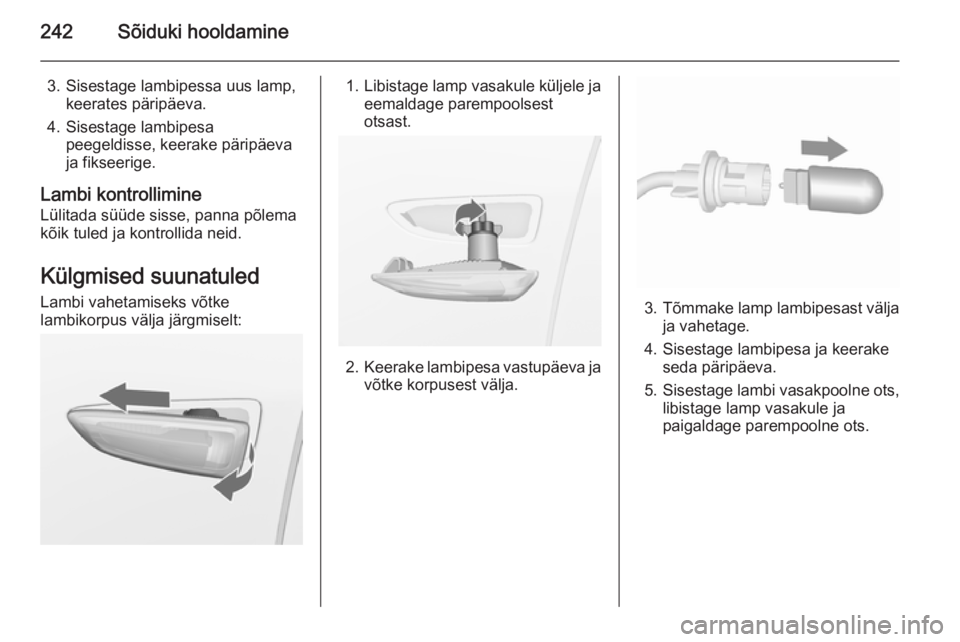

Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.

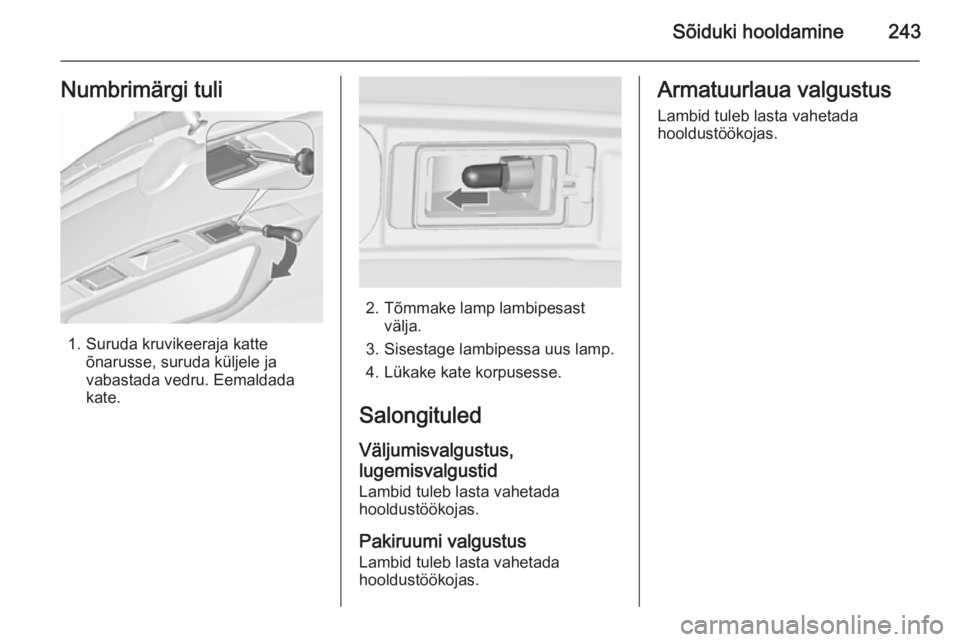

Sõiduki hooldamine243Numbrimärgi tuli
1. Suruda kruvikeeraja katteõnarusse, suruda küljele ja
vabastada vedru. Eemaldada
kate.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp.
4. Lükake kate korpusesse.
Salongituled Väljumisvalgustus,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.

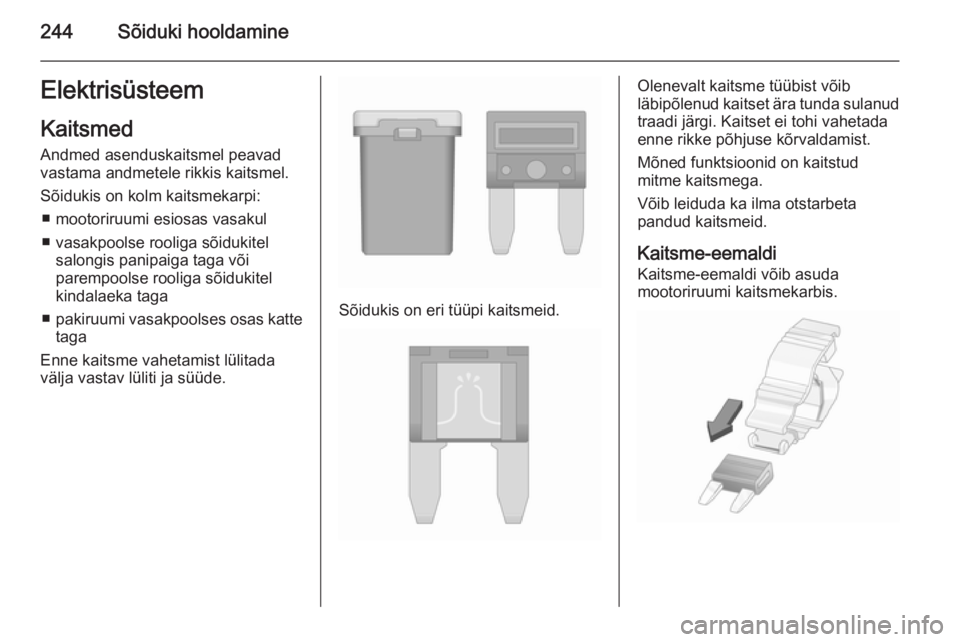

244Sõiduki hooldamineElektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ■ mootoriruumi esiosas vasakul
■ vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
■ pakiruumi vasakpoolses osas katte
taga
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Sõidukis on eri tüüpi kaitsmeid.
Olenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

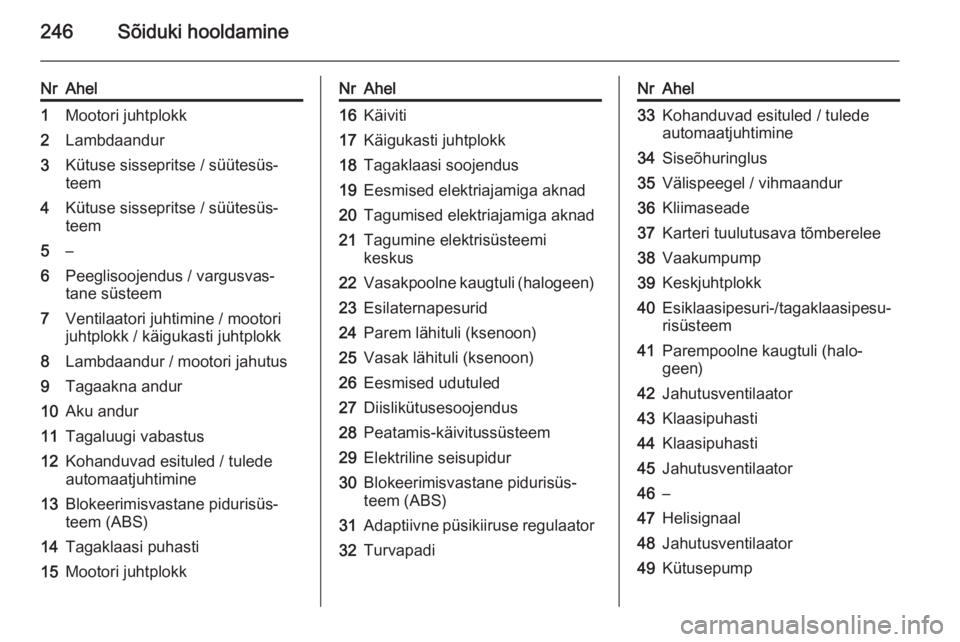

Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

Sõiduki hooldamine245
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.

246Sõiduki hooldamine

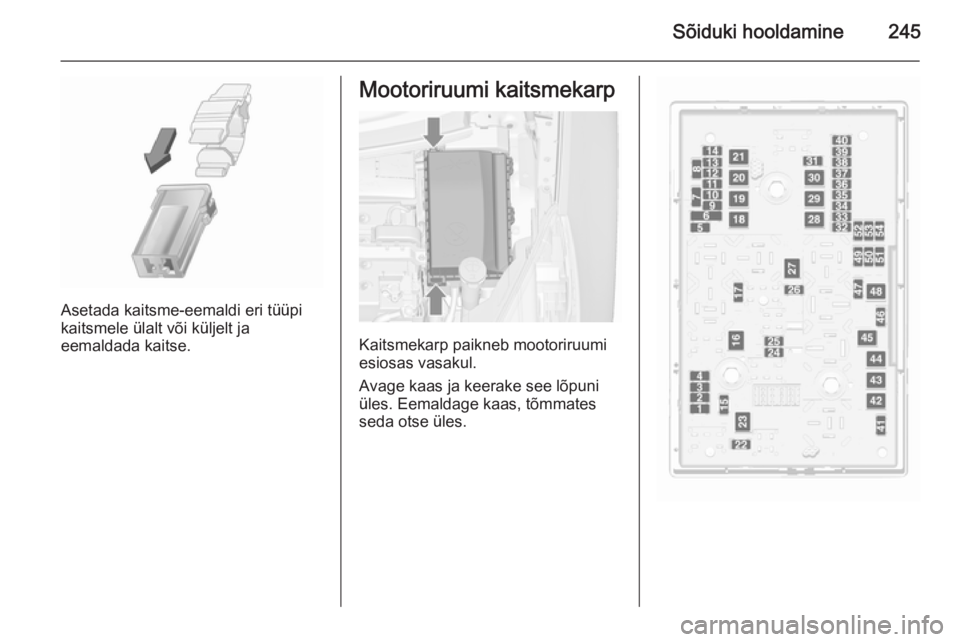

NrAhel1Mootori juhtplokk2Lambdaandur3Kütuse sissepritse / süütesüs‐
teem4Kütuse sissepritse / süütesüs‐
teem5–6Peeglisoojendus / vargusvas‐
tane süsteem7Ventilaatori juhtimine / mootori
juhtplokk / käigukasti juhtplokk8Lambdaandur / mootori jahutus9Tagaakna andur10Aku andur11Tagaluugi vabastus12Kohanduvad esituled / tulede
automaatjuhtimine13Blokeerimisvastane pidurisüs‐
teem (ABS)14Tagaklaasi puhasti15Mootori juhtplokkNrAhel16Käiviti17Käigukasti juhtplokk18Tagaklaasi soojendus19Eesmised elektriajamiga aknad20Tagumised elektriajamiga aknad21Tagumine elektrisüsteemi
keskus22Vasakpoolne kaugtuli (halogeen)23Esilaternapesurid24Parem lähituli (ksenoon)25Vasak lähituli (ksenoon)26Eesmised udutuled27Diislikütusesoojendus28Peatamis-käivitussüsteem29Elektriline seisupidur30Blokeerimisvastane pidurisüs‐
teem (ABS)31Adaptiivne püsikiiruse regulaator32TurvapadiNrAhel33Kohanduvad esituled / tulede
automaatjuhtimine34Siseõhuringlus35Välispeegel / vihmaandur36Kliimaseade37Karteri tuulutusava tõmberelee38Vaakumpump39Keskjuhtplokk40Esiklaasipesuri-/tagaklaasipesu‐
risüsteem41Parempoolne kaugtuli (halo‐
geen)42Jahutusventilaator43Klaasipuhasti44Klaasipuhasti45Jahutusventilaator46–47Helisignaal48Jahutusventilaator49Kütusepump
