2015.5 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

Panipaigad87
Kinnitage pakiruumi kate panipaigas
takjakinnitusega.
Paigaldamine
Panna pakiruumi katte vasak pool õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.

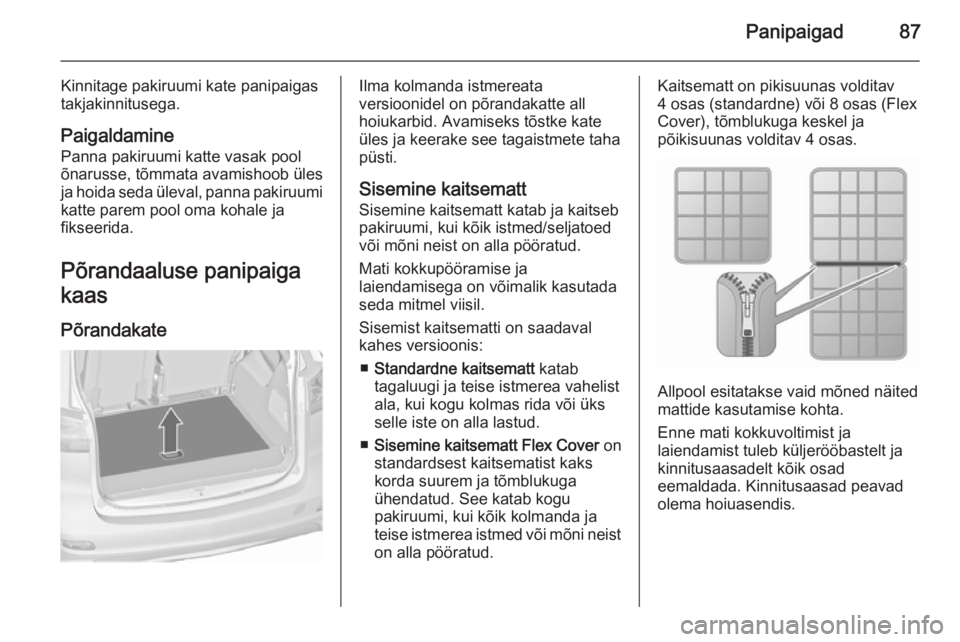

Põrandaaluse panipaigakaas
PõrandakateIlma kolmanda istmereata
versioonidel on põrandakatte all
hoiukarbid. Avamiseks tõstke kate
üles ja keerake see tagaistmete taha
püsti.
Sisemine kaitsematt Sisemine kaitsematt katab ja kaitseb
pakiruumi, kui kõik istmed/seljatoed
või mõni neist on alla pööratud.
Mati kokkupööramise ja
laiendamisega on võimalik kasutada
seda mitmel viisil.
Sisemist kaitsematti on saadaval
kahes versioonis:
■ Standardne kaitsematt katab
tagaluugi ja teise istmerea vahelist
ala, kui kogu kolmas rida või üks
selle iste on alla lastud.
■ Sisemine kaitsematt Flex Cover on
standardsest kaitsematist kaks korda suurem ja tõmblukuga
ühendatud. See katab kogu
pakiruumi, kui kõik kolmanda ja
teise istmerea istmed või mõni neist
on alla pööratud.Kaitsematt on pikisuunas volditav
4 osas (standardne) või 8 osas (Flex
Cover), tõmblukuga keskel ja
põikisuunas volditav 4 osas.
Allpool esitatakse vaid mõned näited
mattide kasutamise kohta.
Enne mati kokkuvoltimist ja
laiendamist tuleb küljerööbastelt ja
kinnitusaasadelt kõik osad
eemaldada. Kinnitusaasad peavad
olema hoiuasendis.

88Panipaigad
Pakiruumi katmine tagaluugist teise
istmereani
on võimalik nii standardse
kaitsematiga kui ka sisemise
kaitsematiga Flex Cover , mis on
tõmbluku kohalt pooleks volditud (kahekordse kihina).
Matt asub neljaks voldituna kolmanda
istmerea ülestõstetud istmete taga.
■ Pöörake kolmanda istmerea istmed
alla.
■ Avage kokkuvolditud mati osad selliselt, et esimene osa on teise
istmerea seljatoe juures üles
tõstetud.
■ Teise istmerea seljatugede kokkupööramisel laieneb matt
automaatselt ja katab mõlema
istmerea vahelise ruumi.
■ Kolmanda istmerea ühe istme püsti
jätmiseks voltige matt pikkupidi
pooleks.■ Raskete esemete laadimiseks tõmmake matti veidi välja
pakiruumi läve kaitsmiseks. Enne
pakiruumi sulgemist tõstke mati
üleulatuv osa üles.
Pakiruumi katmine kuni esiistmete
seljatugedeni
On võimalik ainult sisemise
kaitsemati Flex Cover pooleks
voltimisega tõmbluku kohalt
(kahekordse kihina).
Matt laiendatakse kuni teise istmerea
istmeteni, nagu eespool kirjeldatud.

Panipaigad89

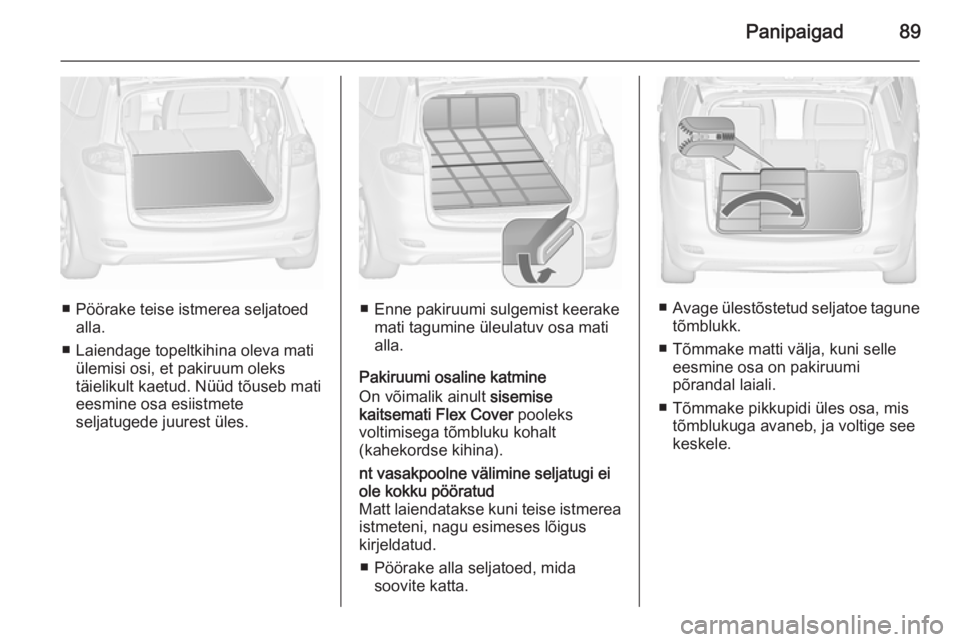

■ Pöörake teise istmerea seljatoedalla.
■ Laiendage topeltkihina oleva mati ülemisi osi, et pakiruum oleks
täielikult kaetud. Nüüd tõuseb mati
eesmine osa esiistmete
seljatugede juurest üles.■ Enne pakiruumi sulgemist keerake mati tagumine üleulatuv osa mati
alla.
Pakiruumi osaline katmine
On võimalik ainult sisemise
kaitsemati Flex Cover pooleks
voltimisega tõmbluku kohalt
(kahekordse kihina).
nt vasakpoolne välimine seljatugi ei
ole kokku pööratud
Matt laiendatakse kuni teise istmerea istmeteni, nagu esimeses lõigus
kirjeldatud.
■ Pöörake alla seljatoed, mida soovite katta.
■Avage ülestõstetud seljatoe tagune
tõmblukk.
■ Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
■ Tõmmake pikkupidi üles osa, mis tõmblukuga avaneb, ja voltige see
keskele.

90Panipaigad

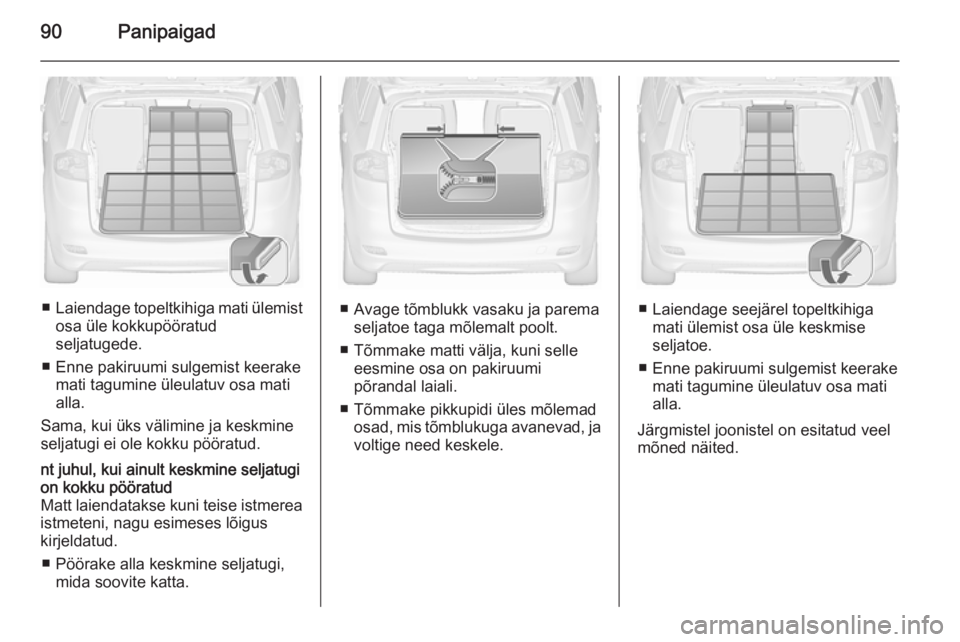

■Laiendage topeltkihiga mati ülemist
osa üle kokkupööratud
seljatugede.
■ Enne pakiruumi sulgemist keerake mati tagumine üleulatuv osa mati
alla.
Sama, kui üks välimine ja keskmine
seljatugi ei ole kokku pööratud.
nt juhul, kui ainult keskmine seljatugi
on kokku pööratud
Matt laiendatakse kuni teise istmerea
istmeteni, nagu esimeses lõigus
kirjeldatud.
■ Pöörake alla keskmine seljatugi, mida soovite katta.
■ Avage tõmblukk vasaku ja parema seljatoe taga mõlemalt poolt.
■ Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
■ Tõmmake pikkupidi üles mõlemad osad, mis tõmblukuga avanevad, javoltige need keskele.■ Laiendage seejärel topeltkihiga mati ülemist osa üle keskmise
seljatoe.
■ Enne pakiruumi sulgemist keerake mati tagumine üleulatuv osa mati
alla.
Järgmistel joonistel on esitatud veel
mõned näited.

Panipaigad91

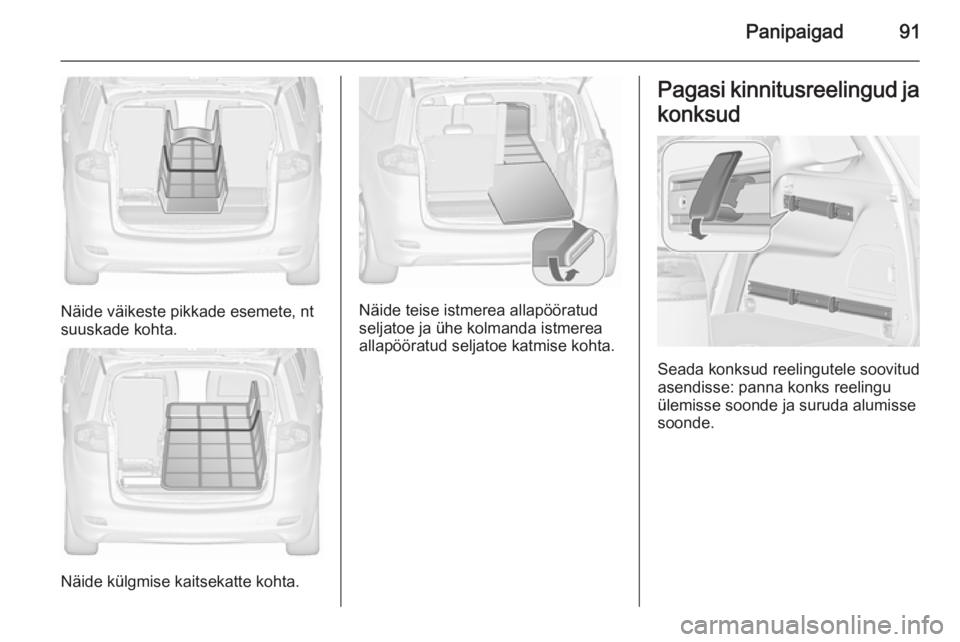

Näide väikeste pikkade esemete, nt
suuskade kohta.
Näide külgmise kaitsekatte kohta.
Näide teise istmerea allapööratud
seljatoe ja ühe kolmanda istmerea
allapööratud seljatoe katmise kohta.
Pagasi kinnitusreelingud ja
konksud
Seada konksud reelingutele soovitud
asendisse: panna konks reelingu
ülemisse soonde ja suruda alumisse
soonde.

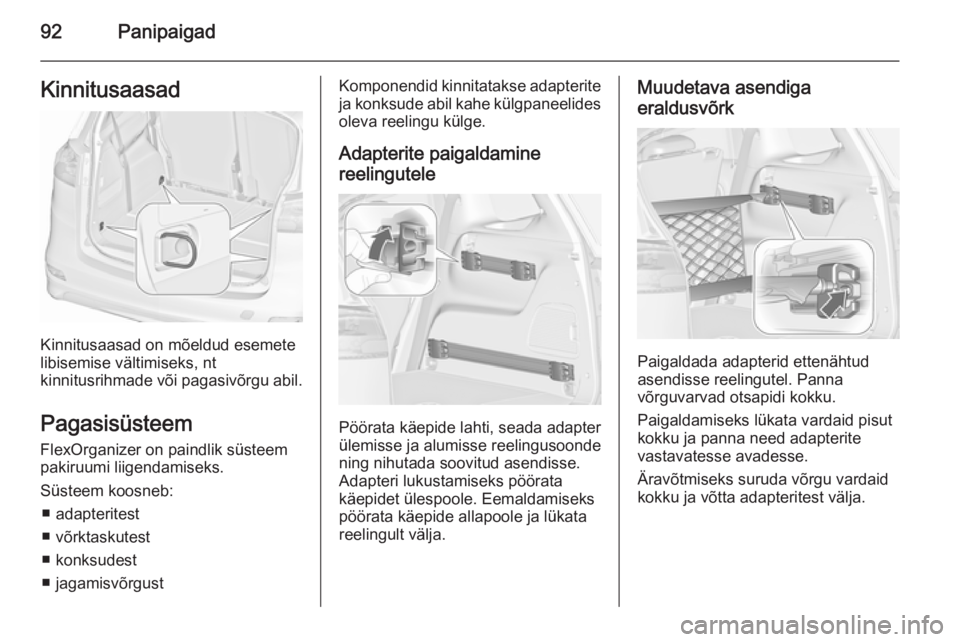

92PanipaigadKinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
FlexOrganizer on paindlik süsteem
pakiruumi liigendamiseks.
Süsteem koosneb: ■ adapteritest
■ võrktaskutest
■ konksudest
■ jagamisvõrgust
Komponendid kinnitatakse adapterite ja konksude abil kahe külgpaneelides
oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.
Muudetava asendiga
eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.

Panipaigad93

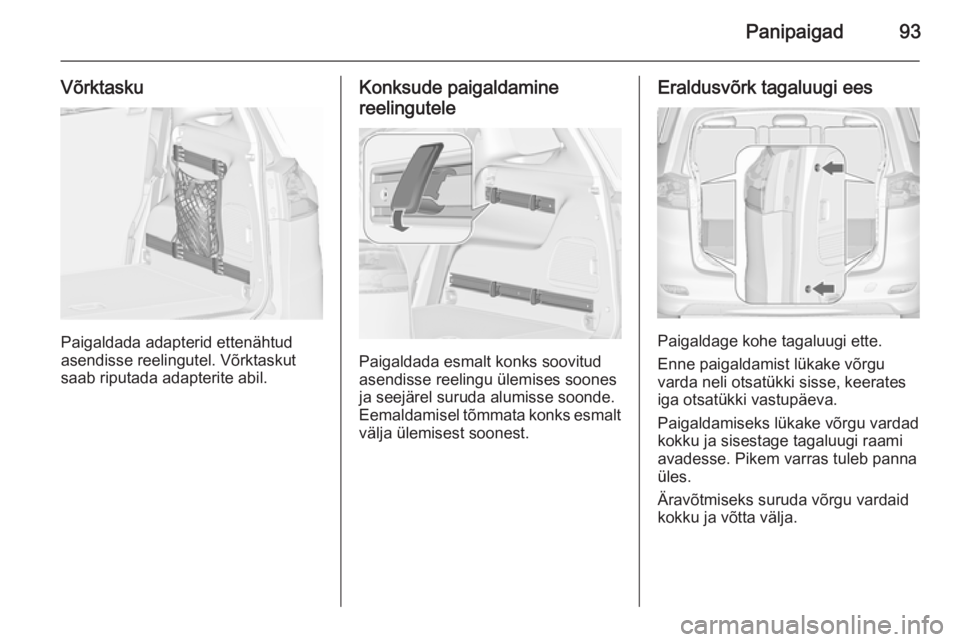

Võrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
Konksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Eraldusvõrk tagaluugi ees
Paigaldage kohe tagaluugi ette.
Enne paigaldamist lükake võrgu
varda neli otsatükki sisse, keerates
iga otsatükki vastupäeva.
Paigaldamiseks lükake võrgu vardad
kokku ja sisestage tagaluugi raami
avadesse. Pikem varras tuleb panna
üles.
Äravõtmiseks suruda võrgu vardaid
kokku ja võtta välja.

94PanipaigadTurvavõrkTurvavõrgu võib paigaldada teise reaistmete või esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine teise rea istmete
taha
■ Teise rea istmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele küljele.
■ Kinnitage turvavõrgu rihmade konksud eesmiste kinnitusaasade
külge pakiruumi mõlemal küljel.
■ Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Paigaldamine esiistmete taha
■ Esiistmete kohal katuseraamis on mõlemal küljel paigaldamisavad:
riputage ja fikseerige võrgu varras
ühele küljele, suruge varras kokku
ja riputage ja fikseerige teisele
küljele.
