2015.5 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

Уход за автомобилем303
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллонгерметика, толкните захват на
кронштейне. Навернуть шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐
нить герметик в баллоне. Уло‐
жите комплект для ремонта шин
в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. После проезда расстоя‐
ния около 10 км (но не дольше10 минут), остановиться и про‐
верить давление воздуха в ши‐
нах. Для этого наверните воз‐
душный шланг компрессора не‐
посредственно на вентиль
шины и компрессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока дав‐
ление не перестанет падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐ живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Такой ремонт заметно снижает
характеристики движения, по‐
этому эту шину нужно заменить.
При необычных звуках или силь‐
ном нагреве компрессора его сле‐
дует выключить не менее, чем на
30 минут.
Встроенный предохранительный
клапан открывается при давлении 7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.

304Уход за автомобилем
Компрессор и герметик могут ис‐
пользоваться при температуре
до -30 °C.
Прилагаемые переходники можно применить для накачивания мя‐
чей, надувных матрацев, надув‐
ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐ нуть.
Смена колеса
На некоторых автомобиля вместо
запасного колеса 3 300 предусмот‐
рен комплект для ремонта шин.
Выполните следующие подготови‐ тельные работы и соблюдайте сле‐
дующие указания:
■ Установите автомобиль на ров‐ ной, прочной и нескользкой по‐
верхности. Передние колеса
должны быть направлены прямо вперед.■ Включите стояночный тормоз,
выберите первую передачу, пе‐
редачу заднего хода или устано‐
вите селектор передач в положе‐ ние Р.
■ Выньте запасное колесо 3 307.
■ Категорически запрещается од‐ новременно менять несколькоколес.
■ Используйте домкрат только для замены колеса в случае прокола,
но не для замены летних шин на
зимние или наоборот.
■ Домкрат не требует технического
обслуживания.
■ Если автомобиль находится на мягком грунте, под домкрат сле‐
дует подложить прочную доску
(толщиной не более 1 см).
■ Прежде чем поднимать автомо‐ биль домкратами, выгрузите тя‐
желые грузы.
■ В вывешенном автомобиле не должно быть людей или живот‐
ных.
■ Не влезайте под поднятый на домкрате автомобиль.■ Не включайте на поднятом авто‐ мобиле двигатель.
■ Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Стальные диски с колпаками:
Снимите колпак колеса.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.

Уход за автомобилем305

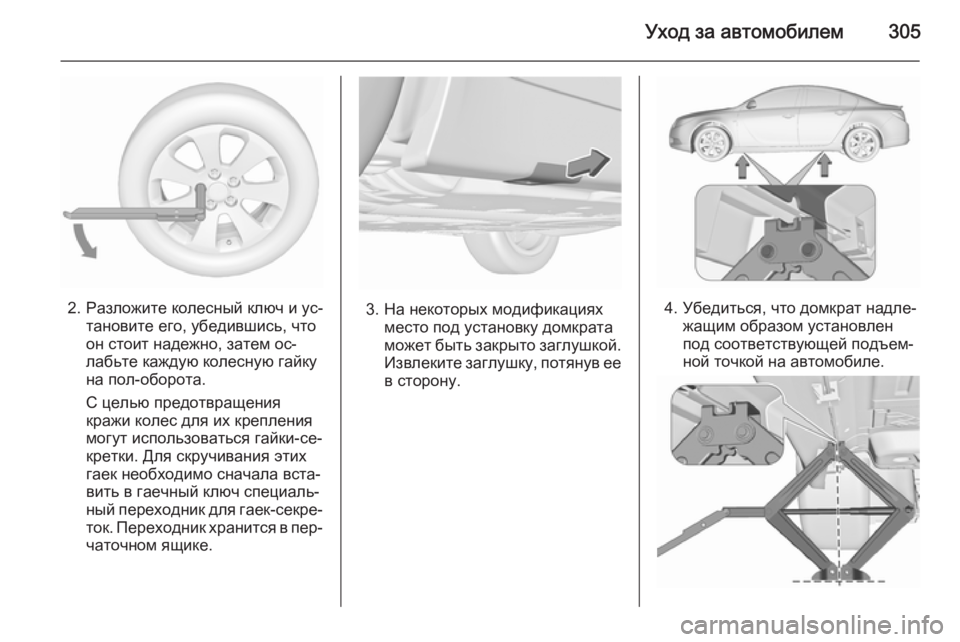

2. Разложите колесный ключ и ус‐тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для скручивания этих
гаек необходимо сначала вста‐
вить в гаечный ключ специаль‐
ный переходник для гаек-секре‐ ток. Переходник хранится в пер‐
чаточном ящике.3. На некоторых модификациях место под установку домкрата
может быть закрыто заглушкой.
Извлеките заглушку, потянув ее в сторону.4. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.

306Уход за автомобилем
5. Установить домкрат на необхо‐димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
6. Скрутите колесные гайки.
7. Замените колесо. Запасное ко‐ лесо 3 307.
8. Накрутите колесные гайки. 9. Опустите автомобиль.
10. Установите колесный ключ, убедитесь, что он стоит на‐
дежно, и затяните гайки крест-
накрест. Болты следует затяги‐
вать моментом 150 Нм.
11. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
12. Установите заглушку на место под установку домкрата.
13. Уберите и закрепите заменен‐ ное колесо 3 307, автомобиль‐
ный инструмент 3 293 и головку
для колесных гаек-секреток
3 82.
14. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.Места под лапы подъемника
Место установки задней лапы
подъемника на днище кузова.

Уход за автомобилем307

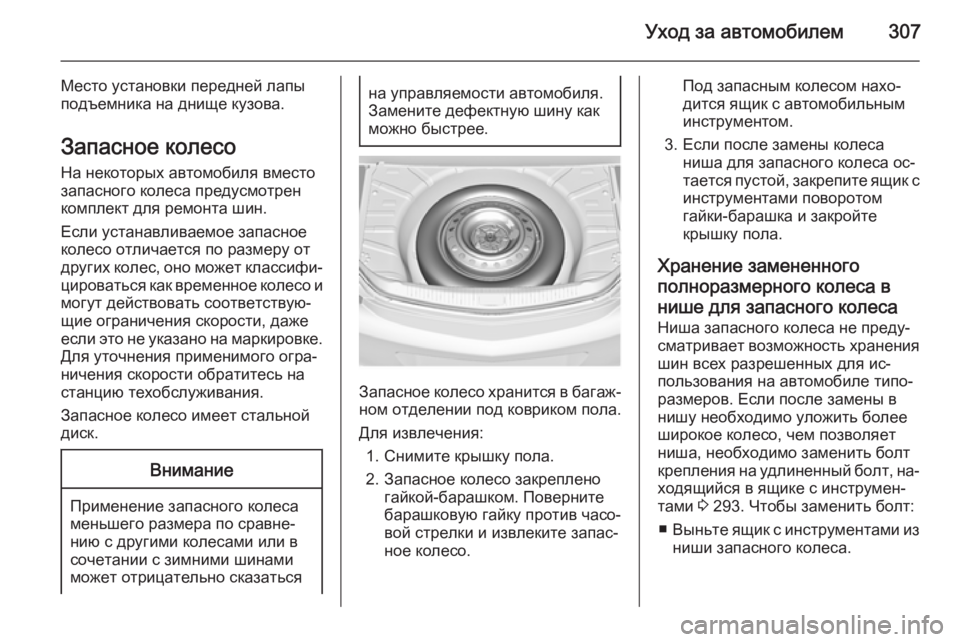

Место установки передней лапы
подъемника на днище кузова.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐
цироваться как временное колесо и могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.
Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Для извлечения: 1. Снимите крышку пола.
2. Запасное колесо закреплено гайкой-барашком. Поверните
барашковую гайку против часо‐
вой стрелки и извлеките запас‐
ное колесо.
Под запасным колесом нахо‐
дится ящик с автомобильным
инструментом.
3. Если после замены колеса ниша для запасного колеса ос‐
тается пустой, закрепите ящик с инструментами поворотом
гайки-барашка и закройте
крышку пола.
Хранение замененного
полноразмерного колеса в нише для запасного колеса
Ниша запасного колеса не преду‐
сматривает возможность хранения
шин всех разрешенных для ис‐
пользования на автомобиле типо‐
размеров. Если после замены в
нишу необходимо уложить более
широкое колесо, чем позволяет
ниша, необходимо заменить болт
крепления на удлиненный болт, на‐ ходящийся в ящике с инструмен‐
тами 3 293. Чтобы заменить болт:
■ Выньте ящик с инструментами из
ниши запасного колеса.

308Уход за автомобилем

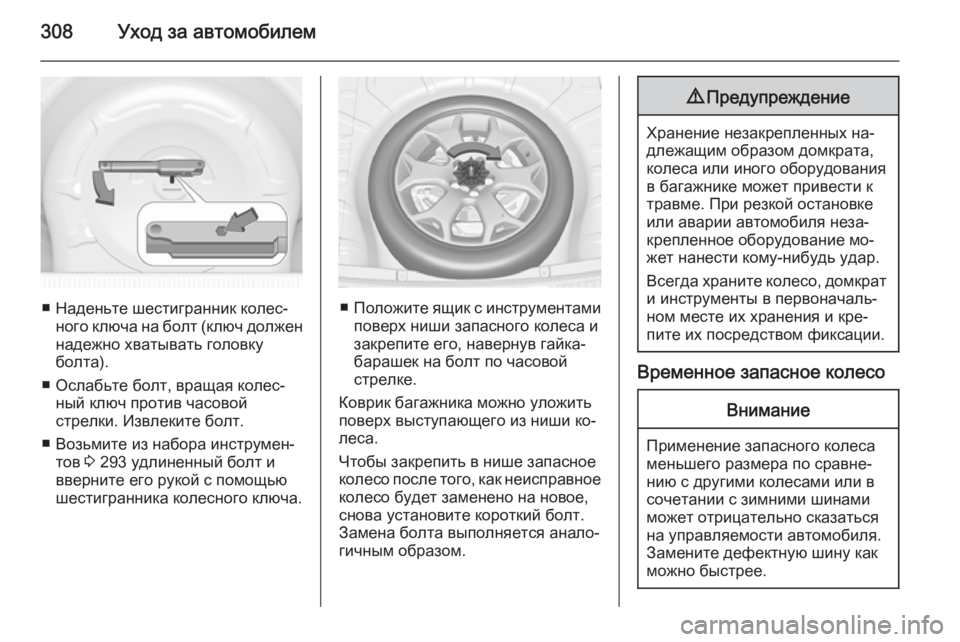

■ Наденьте шестигранник колес‐ного ключа на болт (ключ должен
надежно хватывать головку
болта).
■ Ослабьте болт, вращая колес‐ ный ключ против часовой
стрелки. Извлеките болт.
■ Возьмите из набора инструмен‐ тов 3 293 удлиненный болт и
вверните его рукой с помощью
шестигранника колесного ключа.■ Положите ящик с инструментами
поверх ниши запасного колеса и
закрепите его, навернув гайка-
барашек на болт по часовой
стрелке.
Коврик багажника можно уложить
поверх выступающего из ниши ко‐
леса.
Чтобы закрепить в нише запасное
колесо после того, как неисправное
колесо будет заменено на новое,
снова установите короткий болт.
Замена болта выполняется анало‐
гичным образом.
9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните колесо, домкрат и инструменты в первоначаль‐
ном месте их хранения и кре‐
пите их посредством фиксации.
Временное запасное колесо
Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.

Уход за автомобилем309
Разрешается устанавливать
только одно временное запасное
колесо. Не следует превышать ско‐ рость более 80 км/ч. Повороты сле‐
дует проходить на небольшой ско‐ рости. Не пользуйтесь таким коле‐
сом длительное время.
В случае прокола шины заднего ко‐ леса во время буксировки другого
автомобиля, следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 300.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐ нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
■ Ухудшается управляемость ав‐ томобиля. Как можно быстрее за‐
мените дефектную шину на но‐
вую или отремонтированную.
■ Особенно осторожно двигайтесь по мокрым и покрытым снегом
поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐ ства быстрой зарядки.
Если аккумуляторная батарея ав‐
томобиля разрядилась, двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.

310Уход за автомобилем9Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
■ Не допускайте воздействия на аккумуляторую батарею откры‐
того пламени или искр.
■ Разряженная аккумуляторная батарея автомобиля может за‐
мерзнуть уже при температуре
около 0 °C. Перед подключением пусковых проводов разморозьтезамерзшую аккумуляторную ба‐тарею.
■ Работая с аккумуляторной бата‐ реей, одевайте защитные очки и
одежду.
■ Используйте аккумуляторную ба‐
тарею того же напряжения (12 В ).
Ее емкость (А-ч) должна быть не
менее емкости разряженной ак‐
кумуляторной батареи автомо‐
биля.
■ Пусковые провода должны иметь
изолированные зажимы сече‐
нием не менее 16 мм 2
(25 мм 2
для
дизельных двигателей).
■ Не отключайте разряженную ба‐ тарею автомобиля от автомо‐
бильной сети.
■ Отключите лишние потребители тока.
■ Во время запуска от внешнего источника не наклоняйтесь над
аккумуляторной батареей авто‐
мобиля.
■ Зажимы одного провода не должны касаться зажимов дру‐
гого провода.
■ При запуске от вспомогательной батареи автомобили не должны
касаться друг друга.
■ Включите стояночный тормоз, установите механическую ко‐
робку передач в нейтральное по‐
ложение, а автоматическую ко‐
робку передач на Р.
■ Если над аккумуляторной бата‐
реей автомобиля установлена
крышка, снимите ее для зарядки
или пуска двигателя от вспомо‐
гательного источника питания.
Приподнимите крышку сзади и
освободите фиксатор спереди.
■ Снимите защитные колпачки с положительных клемм обеих ак‐
кумуляторных батарей.
