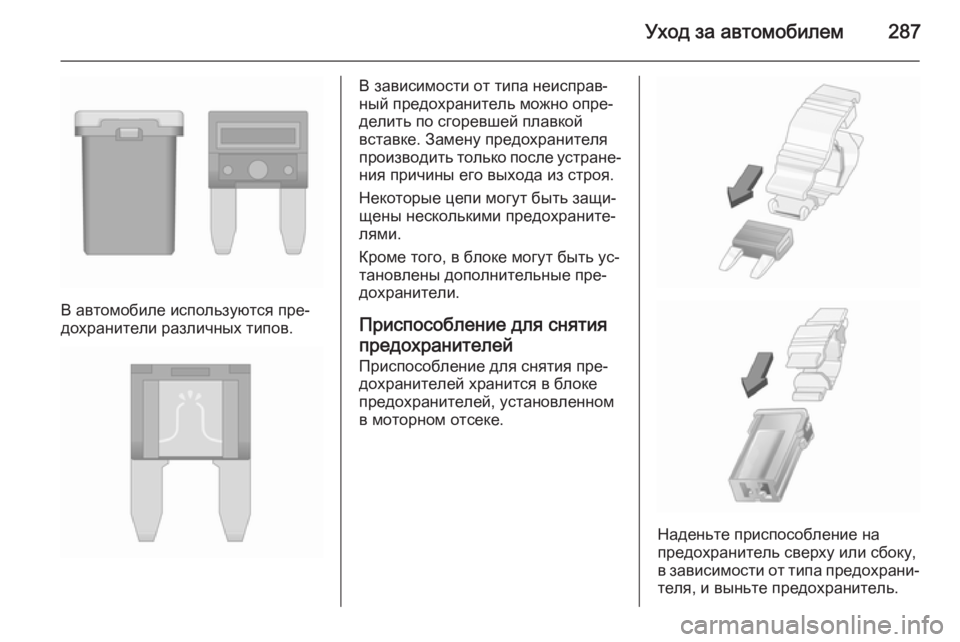

Уход за автомобилем287
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.

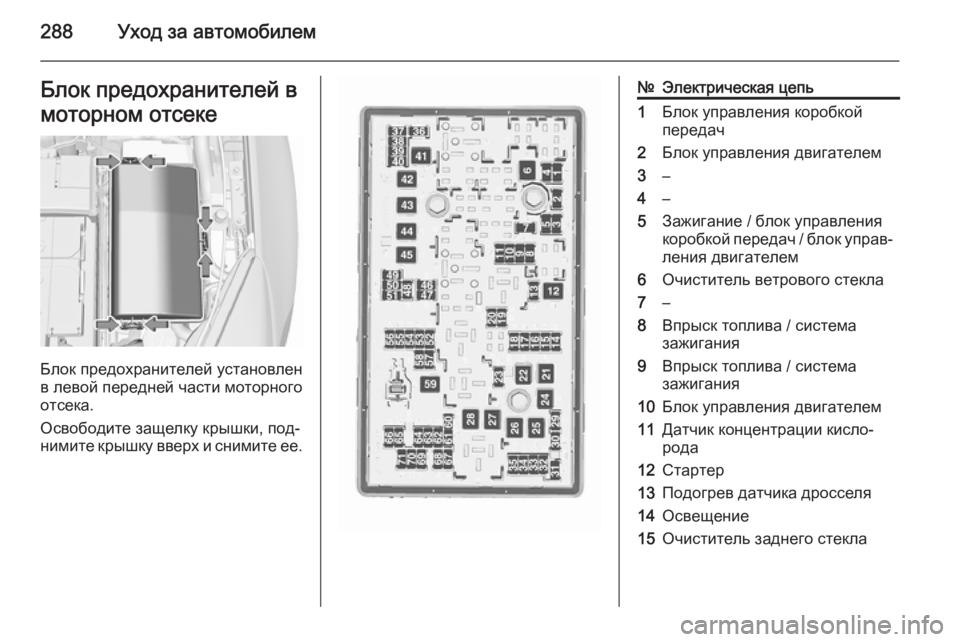

288Уход за автомобилемБлок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
№Электрическая цепь1Блок управления коробкой
передач2Блок управления двигателем3–4–5Зажигание / блок управления
коробкой передач / блок управ‐ ления двигателем6Очиститель ветрового стекла7–8Впрыск топлива / система
зажигания9Впрыск топлива / система
зажигания10Блок управления двигателем11Датчик концентрации кисло‐
рода12Стартер13Подогрев датчика дросселя14Освещение15Очиститель заднего стекла

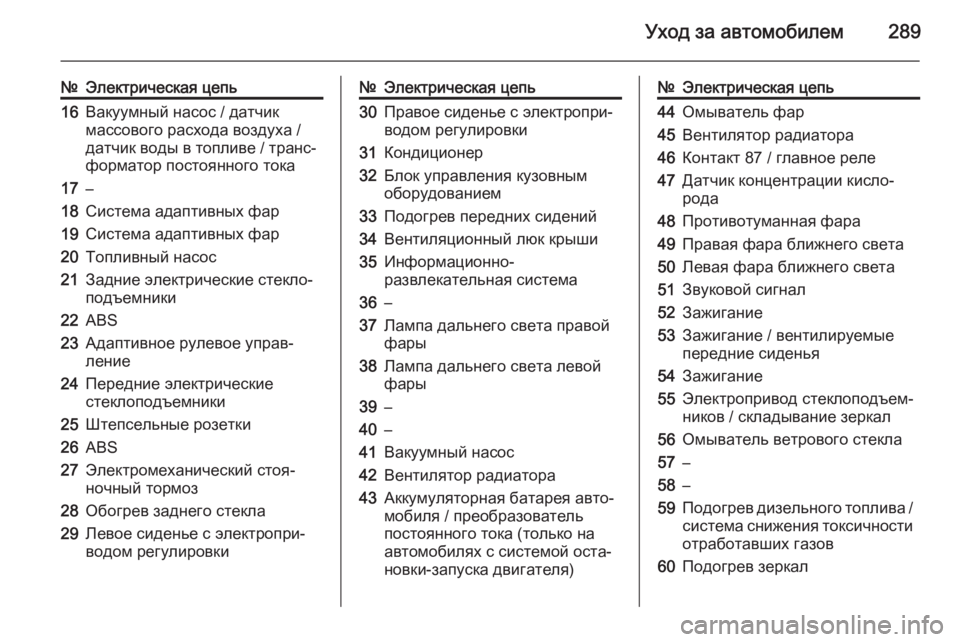

Уход за автомобилем289
№Электрическая цепь16Вакуумный насос / датчик
массового расхода воздуха /
датчик воды в топливе / транс‐
форматор постоянного тока17–18Система адаптивных фар19Система адаптивных фар20Топливный насос21Задние электрические стекло‐
подъемники22ABS23Адаптивное рулевое управ‐
ление24Передние электрические
стеклоподъемники25Штепсельные розетки26ABS27Электромеханический стоя‐
ночный тормоз28Обогрев заднего стекла29Левое сиденье с электропри‐
водом регулировки№Электрическая цепь30Правое сиденье с электропри‐
водом регулировки31Кондиционер32Блок управления кузовным
оборудованием33Подогрев передних сидений34Вентиляционный люк крыши35Информационно-
развлекательная система36–37Лампа дальнего света правой
фары38Лампа дальнего света левой
фары39–40–41Вакуумный насос42Вентилятор радиатора43Аккумуляторная батарея авто‐
мобиля / преобразователь
постоянного тока (только на
автомобилях с системой оста‐
новки-запуска двигателя)№Электрическая цепь44Омыватель фар45Вентилятор радиатора46Контакт 87 / главное реле47Датчик концентрации кисло‐
рода48Противотуманная фара49Правая фара ближнего света50Левая фара ближнего света51Звуковой сигнал52Зажигание53Зажигание / вентилируемые
передние сиденья54Зажигание55Электропривод стеклоподъем‐
ников / складывание зеркал56Омыватель ветрового стекла57–58–59Подогрев дизельного топлива / система снижения токсичности
отработавших газов60Подогрев зеркал

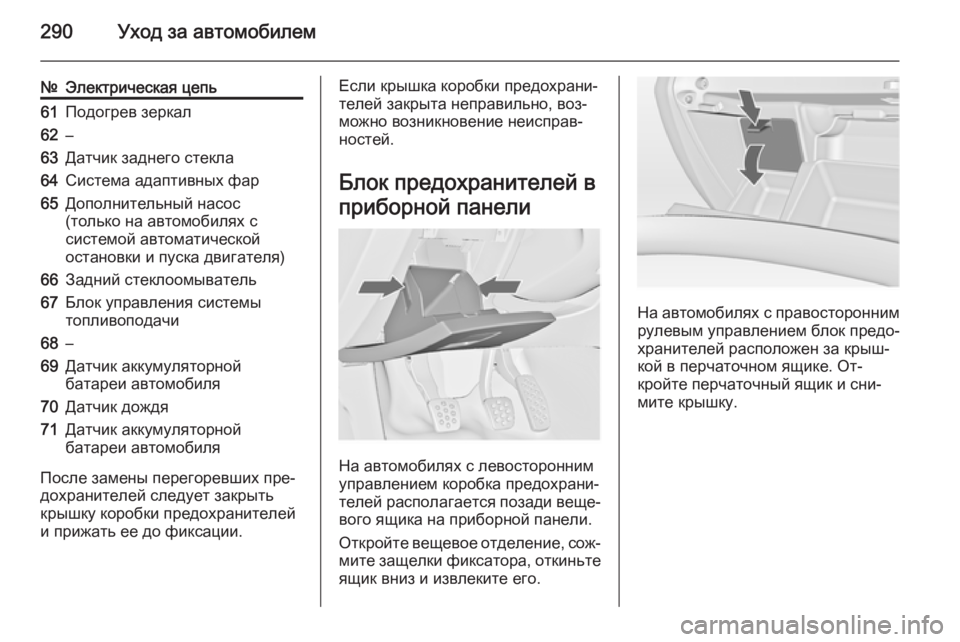

290Уход за автомобилем
№Электрическая цепь61Подогрев зеркал62–63Датчик заднего стекла64Система адаптивных фар65Дополнительный насос
(только на автомобилях с
системой автоматической
остановки и пуска двигателя)66Задний стеклоомыватель67Блок управления системы
топливоподачи68–69Датчик аккумуляторной
батареи автомобиля70Датчик дождя71Датчик аккумуляторной
батареи автомобиля
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и прижать ее до фиксации.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Откройте вещевое отделение, сож‐ мите защелки фиксатора, откиньте
ящик вниз и извлеките его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. От‐
кройте перчаточный ящик и сни‐
мите крышку.

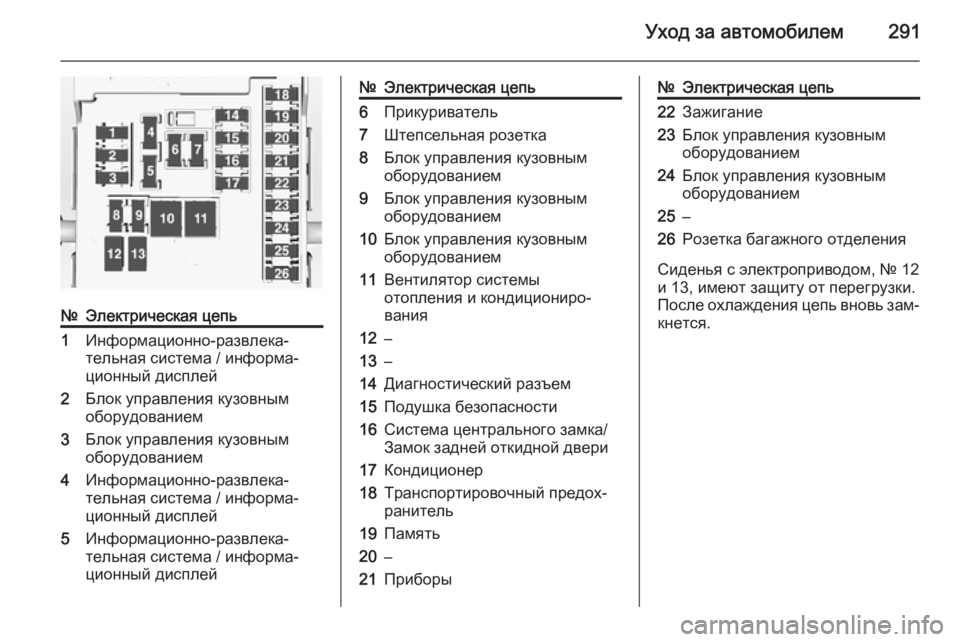

Уход за автомобилем291
№Электрическая цепь1Информационно-развлека‐
тельная система / информа‐
ционный дисплей2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Информационно-развлека‐
тельная система / информа‐
ционный дисплей5Информационно-развлека‐
тельная система / информа‐
ционный дисплей№Электрическая цепь6Прикуриватель7Штепсельная розетка8Блок управления кузовным
оборудованием9Блок управления кузовным
оборудованием10Блок управления кузовным
оборудованием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Система центрального замка/
Замок задней откидной двери17Кондиционер18Транспортировочный предох‐
ранитель19Память20–21Приборы№Электрическая цепь22Зажигание23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26Розетка багажного отделения
Сиденья с электроприводом, № 12
и 13, имеют защиту от перегрузки.
После охлаждения цепь вновь зам‐
кнется.

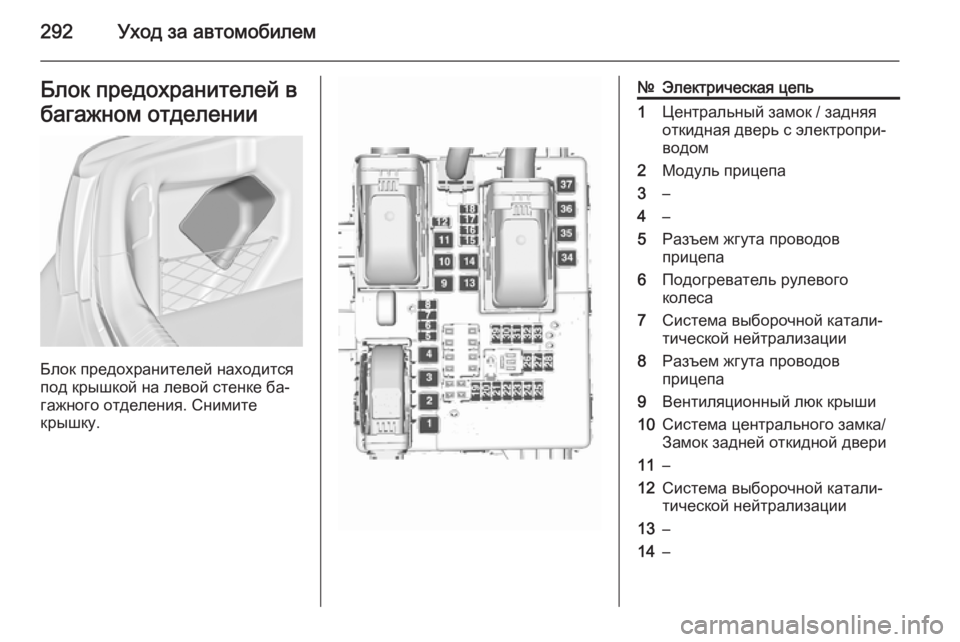

292Уход за автомобилемБлок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения. Снимите
крышку.
№Электрическая цепь1Центральный замок / задняя
откидная дверь с электропри‐
водом2Модуль прицепа3–4–5Разъем жгута проводов
прицепа6Подогреватель рулевого
колеса7Система выборочной катали‐
тической нейтрализации8Разъем жгута проводов
прицепа9Вентиляционный люк крыши10Система центрального замка/
Замок задней откидной двери11–12Система выборочной катали‐
тической нейтрализации13–14–

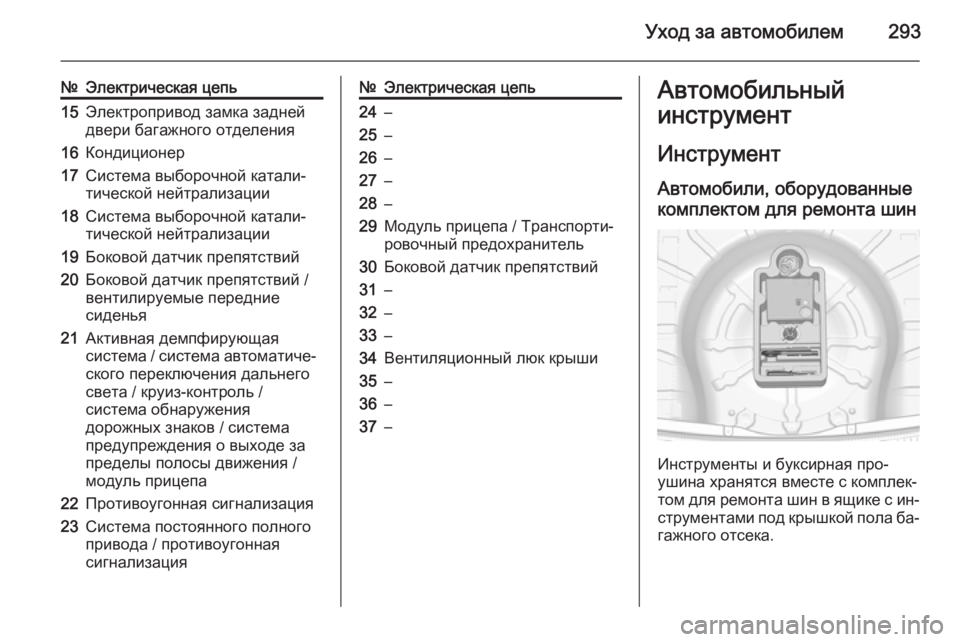

Уход за автомобилем293
№Электрическая цепь15Электропривод замка задней
двери багажного отделения16Кондиционер17Система выборочной катали‐
тической нейтрализации18Система выборочной катали‐
тической нейтрализации19Боковой датчик препятствий20Боковой датчик препятствий /
вентилируемые передние
сиденья21Активная демпфирующая
система / система автоматиче‐
ского переключения дальнего
света / круиз-контроль /
система обнаружения
дорожных знаков / система
предупреждения о выходе за
пределы полосы движения /
модуль прицепа22Противоугонная сигнализация23Система постоянного полного
привода / противоугонная
сигнализация№Электрическая цепь24–25–26–27–28–29Модуль прицепа / Транспорти‐
ровочный предохранитель30Боковой датчик препятствий31–32–33–34Вентиляционный люк крыши35–36–37–Автомобильный
инструмент
Инструмент
Автомобили, оборудованные
комплектом для ремонта шин
Инструменты и буксирная про‐
ушина хранятся вместе с комплек‐
том для ремонта шин в ящике с ин‐
струментами под крышкой пола ба‐ гажного отсека.

294Уход за автомобилем
Автомобили, оборудованные
запасным колесом
Домкрат с колесным ключом, ин‐
струментами, удлинительным бол‐
том для крепления замененного ко‐ леса и буксирной проушиной хра‐
нятся в ящике с инструментами в
багажном отделении под запасным
колесом. Запасное колесо 3 307.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения
при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.Для зимних шин разрешены все ти‐ поразмеры 3 343.
5-дверный хэтчбэк, 4-дверный седан, спортивный универсал
Шины типоразмеров 205/60 R 16 и
235/45 R 18 применяются только
как зимние.
Обозначение шин
например, 215/60 R 16 95 H215=ширина шины в мм60=отношение высоты попереч‐
ного сечения шины к ширине
профиля в %R=конструкция шины: радиаль‐
наяRF=тип: RunFlat16=диаметр обода колеса в
дюймах95=коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH=индекс скорости
шифр скорости:
Q=до 160 км/чS=до 180 км/чT=до 190 км/ч
