2015.5 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

Вождение и управление автомобилем255
Чтобы закрыть крышку, поверните
ее по часовой стрелке до щелчка.
Закройте крышку люка до срабаты‐ вания защелки.
Автомобили с защитой от заправки топливом неверного типа9 Предупреждение
Не пытайтесь вручную открыть
топливозаправочную горловину
на автомобиле с защитой от за‐
правки топливом неверного
типа.
Такая попытка может привести к
защемлению пальцев.
Автомобили с системой выбороч‐
ной каталитической нейтрализа‐
ции оснащаются с защитой от за‐
правки топливом неверного типа.
Механизм защиты от заправки то‐
пливом неверного типа позволяет
открыть топливозаправочную гор‐
ловину только заправочным писто‐ летом для дизельного топлива или
воронкой для экстренной заправки.
Медленно поверните крышку топ‐ливозаправочной горловины про‐тив часовой стрелки.
Крышку можно зафиксировать за
специальную скобу на горловине.
Установите пистолет вдоль оси
топливозаправочной горловины и
слегка нажмите, чтобы вставить
его в бак.
В случае экстренной заправки из
канистры для открывания горло‐
вины необходимо пользоваться во‐
ронкой.
Воронка хранится в багажном от‐
делении.
Установите воронку вдоль оси топ‐
ливозаправочной горловины и
слегка нажмите, чтобы вставить ее в бак.
Вставьте воронку в горловину и за‐ лейте дизельное топливо.
После дозаправки положите воро‐
нку в полиэтиленовый пакет и убе‐
рите в багажник.

256Вождение и управление автомобилем

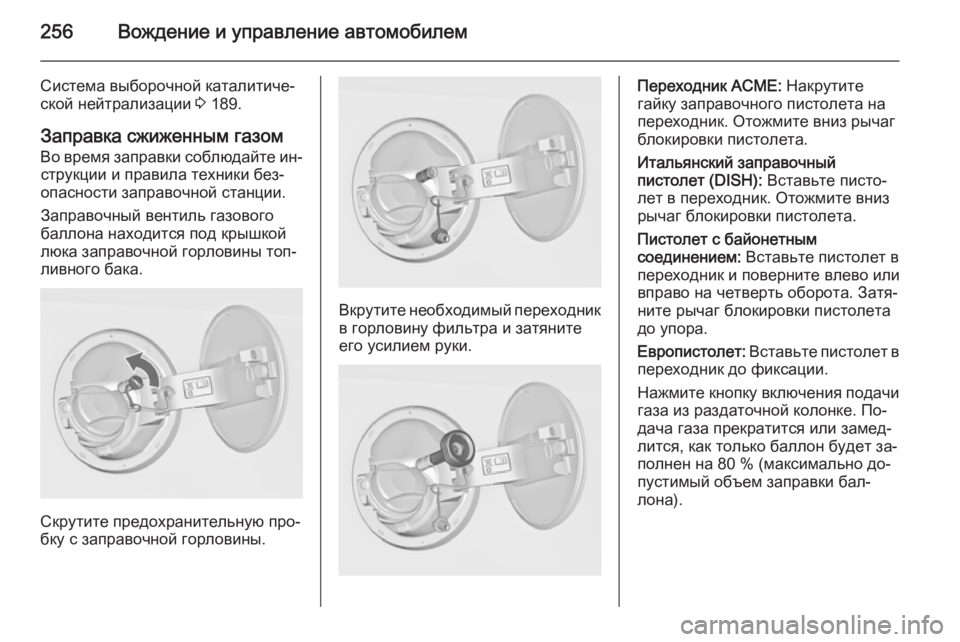

Система выборочной каталитиче‐ской нейтрализации 3 189.
Заправка сжиженным газом
Во время заправки соблюдайте ин‐ струкции и правила техники без‐
опасности заправочной станции.
Заправочный вентиль газового
баллона находится под крышкой
люка заправочной горловины топ‐
ливного бака.
Скрутите предохранительную про‐
бку с заправочной горловины.
Вкрутите необходимый переходник
в горловину фильтра и затяните
его усилием руки.
Переходник ACME: Накрутите
гайку заправочного пистолета на
переходник. Отожмите вниз рычаг блокировки пистолета.
Итальянский заправочный
пистолет (DISH): Вставьте писто‐
лет в переходник. Отожмите вниз
рычаг блокировки пистолета.
Пистолет с байонетным
соединением: Вставьте пистолет в
переходник и поверните влево или
вправо на четверть оборота. Затя‐
ните рычаг блокировки пистолета
до упора.
Европистолет: Вставьте пистолет в
переходник до фиксации.
Нажмите кнопку включения подачи
газа из раздаточной колонке. По‐
дача газа прекратится или замед‐
лится, как только баллон будет за‐
полнен на 80 % (максимально до‐ пустимый объем заправки бал‐
лона).

Вождение и управление автомобилем257

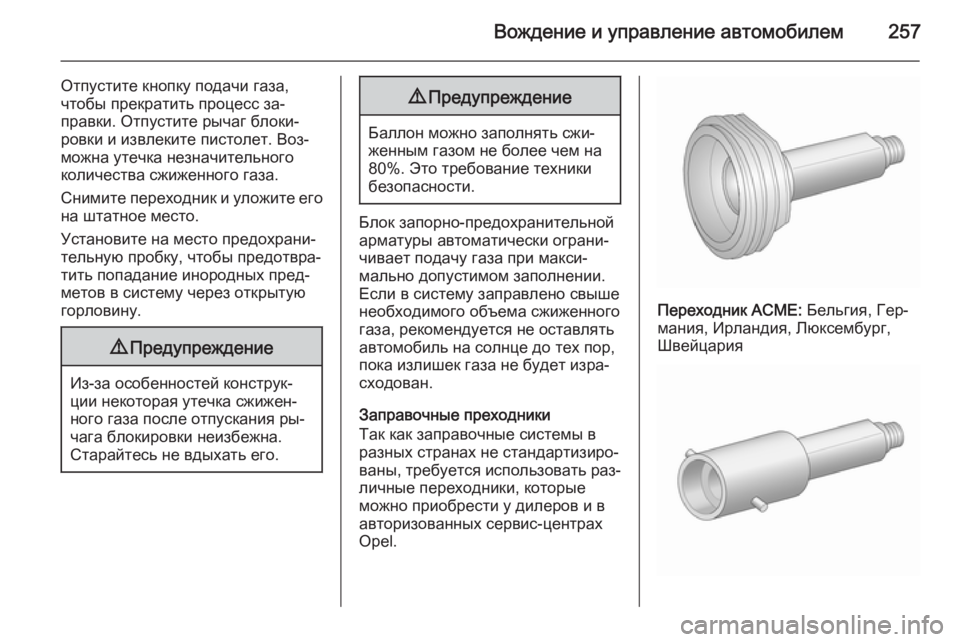

Отпустите кнопку подачи газа,
чтобы прекратить процесс за‐
правки. Отпустите рычаг блоки‐
ровки и извлеките пистолет. Воз‐
можна утечка незначительного
количества сжиженного газа.
Снимите переходник и уложите его на штатное место.
Установите на место предохрани‐
тельную пробку, чтобы предотвра‐
тить попадание инородных пред‐
метов в систему через открытую
горловину.9 Предупреждение
Из-за особенностей конструк‐
ции некоторая утечка сжижен‐
ного газа после отпускания ры‐
чага блокировки неизбежна.
Старайтесь не вдыхать его.
9 Предупреждение
Баллон можно заполнять сжи‐
женным газом не более чем на
80%. Это требование техники
безопасности.
Блок запорно-предохранительной
арматуры автоматически ограни‐
чивает подачу газа при макси‐
мально допустимом заполнении.
Если в систему заправлено свыше
необходимого объема сжиженного
газа, рекомендуется не оставлять
автомобиль на солнце до тех пор,
пока излишек газа не будет изра‐ сходован.
Заправочные преходники
Так как заправочные системы в
разных странах не стандартизиро‐
ваны, требуется использовать раз‐ личные переходники, которые
можно приобрести у дилеров и в
авторизованных сервис-центрах
Opel.
Переходник ACME: Бельгия, Гер‐
мания, Ирландия, Люксембург,
Швейцария

258Вождение и управление автомобилем

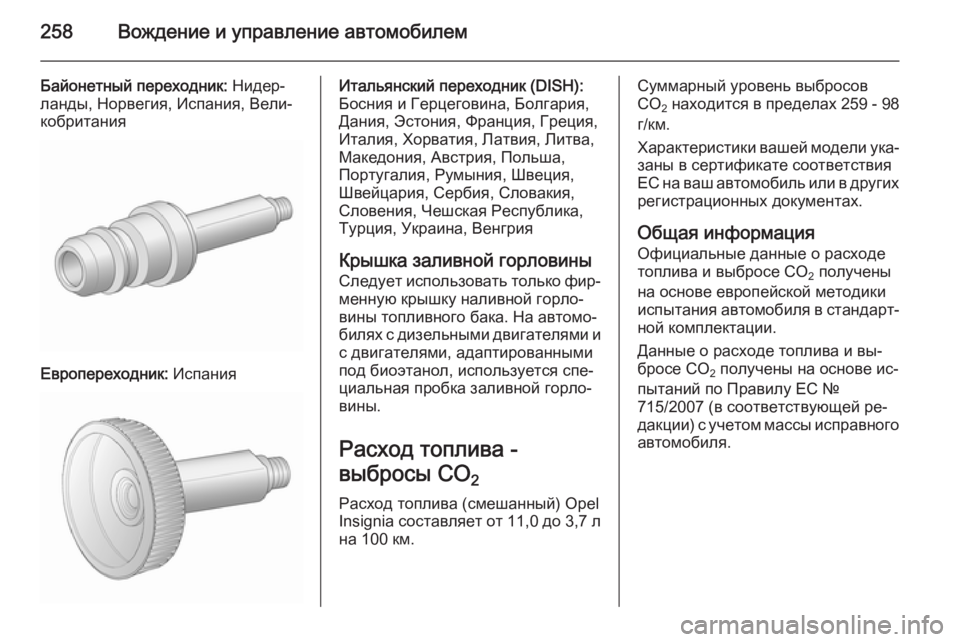

Байонетный переходник: Нидер‐
ланды, Норвегия, Испания, Вели‐
кобритания
Европереходник: Испания
Итальянский переходник (DISH):
Босния и Герцеговина, Болгария,
Дания, Эстония, Франция, Греция,
Италия, Хорватия, Латвия, Литва, Македония, Австрия, Польша,
Португалия, Румыния, Швеция, Швейцария, Сербия, Словакия,Словения, Чешская Республика,
Турция, Украина, Венгрия
Крышка заливной горловины
Следует использовать только фир‐ менную крышку наливной горло‐
вины топливного бака. На автомо‐
билях с дизельными двигателями и
с двигателями, адаптированными
под биоэтанол, используется спе‐
циальная пробка заливной горло‐
вины.
Расход топлива -
выбросы CO 2
Расход топлива (смешанный) Opel Insignia составляет от 11,0 до 3,7 л
на 100 км.Суммарный уровень выбросов
CO 2 находится в пределах 259 - 98
г/км.
Характеристики вашей модели ука‐ заны в сертификате соответствия
ЕС на ваш автомобиль или в других
регистрационных документах.
Общая информация
Официальные данные о расходе
топлива и выбросе CO 2 получены
на основе европейской методики
испытания автомобиля в стандарт‐
ной комплектации.
Данные о расходе топлива и вы‐
бросе CO 2 получены на основе ис‐
пытаний по Правилу ЕС №
715/2007 (в соответствующей ре‐ дакции) с учетом массы исправного
автомобиля.

Вождение и управление автомобилем259

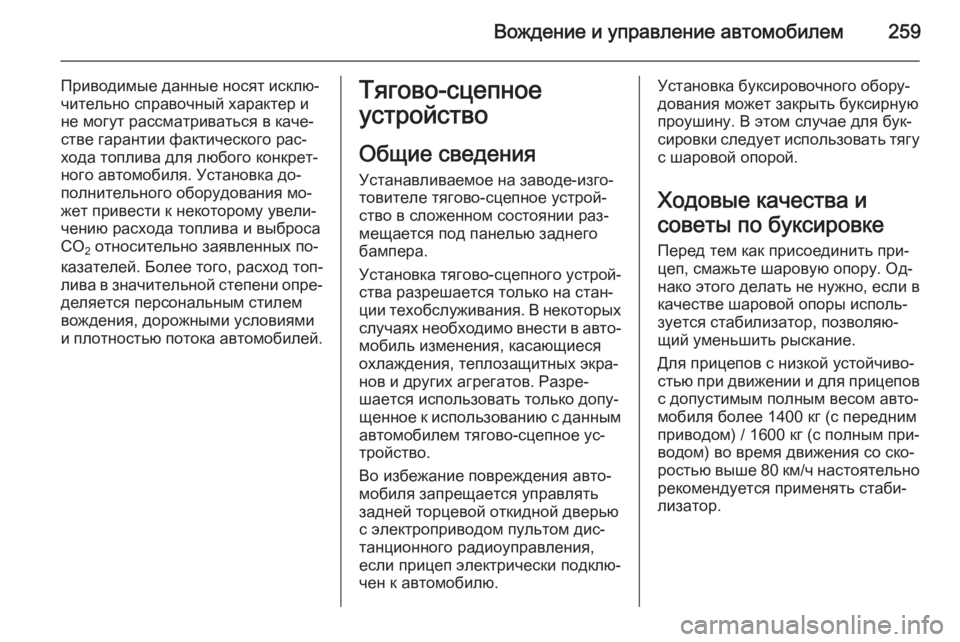

Приводимые данные носят исклю‐
чительно справочный характер и
не могут рассматриваться в каче‐
стве гарантии фактического рас‐
хода топлива для любого конкрет‐
ного автомобиля. Установка до‐
полнительного оборудования мо‐
жет привести к некоторому увели‐
чению расхода топлива и выброса
CO 2 относительно заявленных по‐
казателей. Более того, расход топ‐
лива в значительной степени опре‐
деляется персональным стилем
вождения, дорожными условиями
и плотностью потока автомобилей.Тягово-сцепное
устройство
Общие сведения
Устанавливаемое на заводе-изго‐
товителе тягово-сцепное устрой‐ ство в сложенном состоянии раз‐
мещается под панелью заднего
бампера.
Установка тягово-сцепного устрой‐
ства разрешается только на стан‐
ции техобслуживания. В некоторых случаях необходимо внести в авто‐мобиль изменения, касающиеся
охлаждения, теплозащитных экра‐
нов и других агрегатов. Разре‐
шается использовать только допу‐
щенное к использованию с данным
автомобилем тягово-сцепное ус‐ тройство.
Во избежание повреждения авто‐
мобиля запрещается управлять
задней торцевой откидной дверью
с электроприводом пультом дис‐
танционного радиоуправления,
если прицеп электрически подклю‐
чен к автомобилю.Установка буксировочного обору‐
дования может закрыть буксирную
проушину. В этом случае для бук‐
сировки следует использовать тягу с шаровой опорой.
Ходовые качества и
советы по буксировке Перед тем как присоединить при‐
цеп, смажьте шаровую опору. Од‐
нако этого делать не нужно, если в
качестве шаровой опоры исполь‐ зуется стабилизатор, позволяю‐
щий уменьшить рыскание.
Для прицепов с низкой устойчиво‐
стью при движении и для прицепов
с допустимым полным весом авто‐ мобиля более 1400 кг (с передним
приводом) / 1600 кг (с полным при‐
водом) во время движения со ско‐
ростью выше 80 км/ч настоятельно рекомендуется применять стаби‐
лизатор.

260Вождение и управление автомобилем
Если прицеп начинает рыскать, за‐
медлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах, ука‐
занное для полной загрузки 3 343.
Буксировка прицепа
Нагрузка прицепа Допустимая нагрузка прицепа
определяется в зависимости от ав‐
томобиля и двигателя и ее нельзя
превышать. Фактическая нагрузка
прицепа - это разность между фак‐ тической полной массой прицепа и
фактической нагрузкой на тягово-
сцепное устройство с присоеди‐
ненным прицепом.Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. В общем случае, они
применимы для подъемов не бо‐
лее 12%.
Значением допустимой нагрузки
для прицепа можно руководство‐
ваться вплоть до указанных укло‐
нов и на высотах не более
1000 метров над уровнем моря. По‐ скольку на большой высоте мощ‐
ность двигателя падает из-за раз‐
ряжения воздуха, соответственно
уменьшается способность к подъ‐
ему, и допустимая полная масса
автомобиля с прицепом умень‐
шается на 10% для каждых
1000 метров дополнительной вы‐
соты. При движении по дорогам с
небольшим уклоном (не более 8 % ,
т.е. по автомагистралям), полную
массу автомобиля с прицепом
можно не уменьшать.
Не допускается превышение об‐
щей массы автопоезда (автомо‐
биля с прицепом). Допустимая об‐
щая масса автопоезда указана на
типовой табличке 3 324.Вертикальная нагрузка на
тягово-сцепное устройство
Вертикальная нагрузка на тягово-
сцепное устройство - это нагрузка,
оказываемая прицепом на шаро‐
вую опору. Ей можно управлять,
распределяя массу при загрузке
прицепа.
Максимально допустимая верти‐ кальная нагрузка на тягово-сцеп‐
ное устройство (85 кг) указана на
его паспортной табличке и в доку‐
ментации на автомобиль. Всегда
учитывайте эту величину, осо‐
бенно для тяжелых прицепов. Вер‐
тикальная нагрузка на тягово-
сцепное устройство никогда не
должна быть меньше 25 кг.

Вождение и управление автомобилем261
Нагрузка на заднюю осьДля полностью загруженного авто‐
мобиля с прицепом допустимая на‐ грузка на заднюю ось (см. паспорт‐
ную табличку или документацию на
автомобиль) может быть увели‐
чена на 90 кг (5-дверный хетчбэк/4- дверный седан) или на 85 кг (Sports
Tourer/Country Tourer), а полная
масса автомобиля - на 65 кг (5-
дверный хетчбэк/4-дверный седан)
или на 60 кг (Sports Tourer/Country
Tourer). Если превышается допу‐
стимая нагрузка на заднюю ось,
применяется максимальная ско‐
рость 100 км/ч.
Тягово-сцепное
устройствоВнимание
Возможность демонтажа скла‐
дывающегося тягово-сцепного
устройства с автомобиля не
предусмотрена. При езде без
прицепа тягово-сцепное устрой‐ ство следует складывать.9 Предупреждение
Убедитесь, что во время скла‐
дывания тягово-сцепного ус‐
тройства не возникнет опас‐
ность защемления. Возможно
травмирование.
Во время разблокировки сло‐
женной шаровой опоры следует встать слева от ручки замка.
Раскладывание тягово-
сцепного устройства

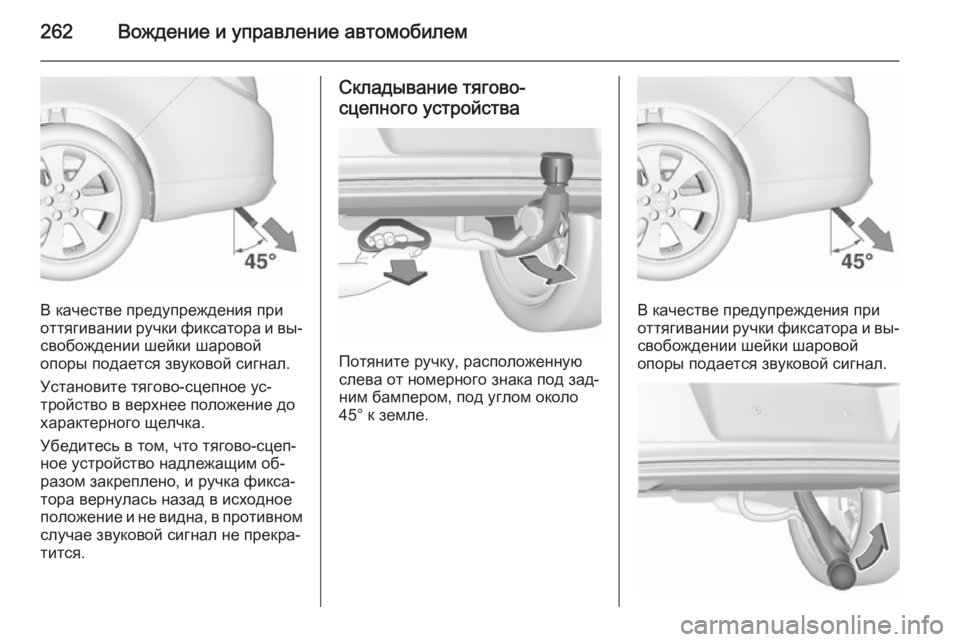

Потяните за ручку, расположенную
слева от номерного знака под зад‐
ним бампером, под углом около
45° к земле.

262Вождение и управление автомобилем
В качестве предупреждения при
оттягивании ручки фиксатора и вы‐
свобождении шейки шаровой
опоры подается звуковой сигнал.
Установите тягово-сцепное ус‐
тройство в верхнее положение до
характерного щелчка.
Убедитесь в том, что тягово-сцеп‐
ное устройство надлежащим об‐
разом закреплено, и ручка фикса‐
тора вернулась назад в исходное
положение и не видна, в противном случае звуковой сигнал не прекра‐
тится.
Складывание тягово-
сцепного устройства
Потяните ручку, расположенную
слева от номерного знака под зад‐
ним бампером, под углом около
45° к земле.
В качестве предупреждения при
оттягивании ручки фиксатора и вы‐
свобождении шейки шаровой
опоры подается звуковой сигнал.
