2014 TOYOTA COROLLA Manuel du propriétaire (in French)

5037-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12F00D)
Ouvrez le couvercle du loge-
ment de la pile en utilisant une
pièce de monnaie protégée par
du ruban adhésif, etc. et retirez
la pile usée avec un petit tour-
nevis plat.
Mettez en place la pile neuve, face
“+” vers le haut.
XVéhicules avec un système d’accès et de démarrage “mains libres”
Retirez la clé conventionnelle.
Retirez le couvercle.
Pour éviter d’abîmer la clé, proté-
gez l’extrémité du tournevis avec
un chiffon.
Retirez la pile usée.
Mettez en place la pile neuve, face
“+” vers le haut.
3
1
2
3

5047-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12F00D)
■Utilisez une pile au lithium CR2016 (véhicules sans système d’accès et
de démarrage “mains libres”) ou CR2032 (véhicules avec un système
d’accès et de démarrage “mains libres”)
●Vous trouverez ce modèle de pile chez votre concessionnaire Toyota, les
magasins d’équipements électroménagers ou les boutiques photo.
● Remplacez la pile uniquement par le même modèle ou un modèle équiva-
lent recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d’accès et de démarrage “mains libres” (sur modèles équipés)
et la télécommande du verrouillage centralisé ne fonctionnent pas correcte-
ment.
● La portée utile est réduite.
AT T E N T I O N
■ Pile et autres pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenir hors de portée des enfants. Autrement,
des blessures graves, voire mortelles, pourraient s’ensuivre.
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Travaillez toujours avec les mains sèches.
L’humidité peut faire rouiller la batterie.
● Ne touchez et ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.

5057-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12F00D)
Mettez le contacteur de démarrage sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
XCompartiment moteur
Poussez la languette et ouvrez
le couvercle par le haut.
XSous le tableau de bord côté conducteur
Retirez le couvercle.
Retirez le fusible à l’aide de
l’extracteur.
Seuls les fusibles de type A peu-
vent être retirés à l’aide de l’extrac-
teur.
Vérification et remplacement des fusibles
Lorsqu’un équipement électrique ne fonctionne plus, c’est
qu’un fusible a probablement grillé. Dans ce cas, vérifiez le fusi-
ble et remplacez-le si nécessaire.
1
2
3

5067-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12F00D)
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf de même ampérage.
L’ampérage est indiqué sur le couvercle de la boîte a fusibles.
4
1
2
XType AXTy pe B
XType C

5077-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12F00D)
■Après le remplacement d’un fusible
●Si l’éclairage ne s’allume pas après remplacement du fusible, il est possible
qu’une ampoule doive être changée. ( →P. 508)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre con-
cessionnaire Toyota.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
AT T E N T I O N
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Le non-respect de ces consignes pourrait provoquer un endommagement
du véhicule et éventuellement un incendie ou des blessures.
●N’utilisez jamais un fusible d’un ampérage supérieur à l’ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou un équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration de fortune.
● Ne modifiez ni les fusibles , ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher l’origine de la surc harge électrique et réparer le dysfonc-
tionnement par votre concessionnaire Toyota dans les meilleurs délais.

5087-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12F00D)
Vérifiez la puissance de l’ampoule à remplacer. (→P. 598)
■Avant
Ampoules
Vous pouvez changer par vous-même les ampoules suivantes.
La difficulté de remplacement des ampoules dépend de celles-
ci. Si le remplacement nécessaire de l’ampoule vous semble dif-
ficile à effectuer, faites appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules du véhicule, consultez votre concessionnaire
To y o ta .
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Feux de route
Clignotant avant/feux de stationnement
Feux de position latéraux avant
Feux antibrouillard avant (sur modèles équipés)1
2
3
4

5097-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA_TMMMS_TMMC_D (OM12F00D)■
Arrière
■Feux de route
Tournez le culot de l’ampoule
dans le sens antihoraire.
Tirez sur l’ampoule tout en
enfonçant l’ergot de sécurité
du connecteur.
Feux de recul
Clignotants arrière
Feux stop/arrière/de position latéraux arrière
Éclairages de plaque d’immatriculation
Remplacement des ampoules
1
2
3
4
1
2

5107-3. Entretien à faire soi-même
COROLLA_TMMMS_TMMC_D (OM12F00D)

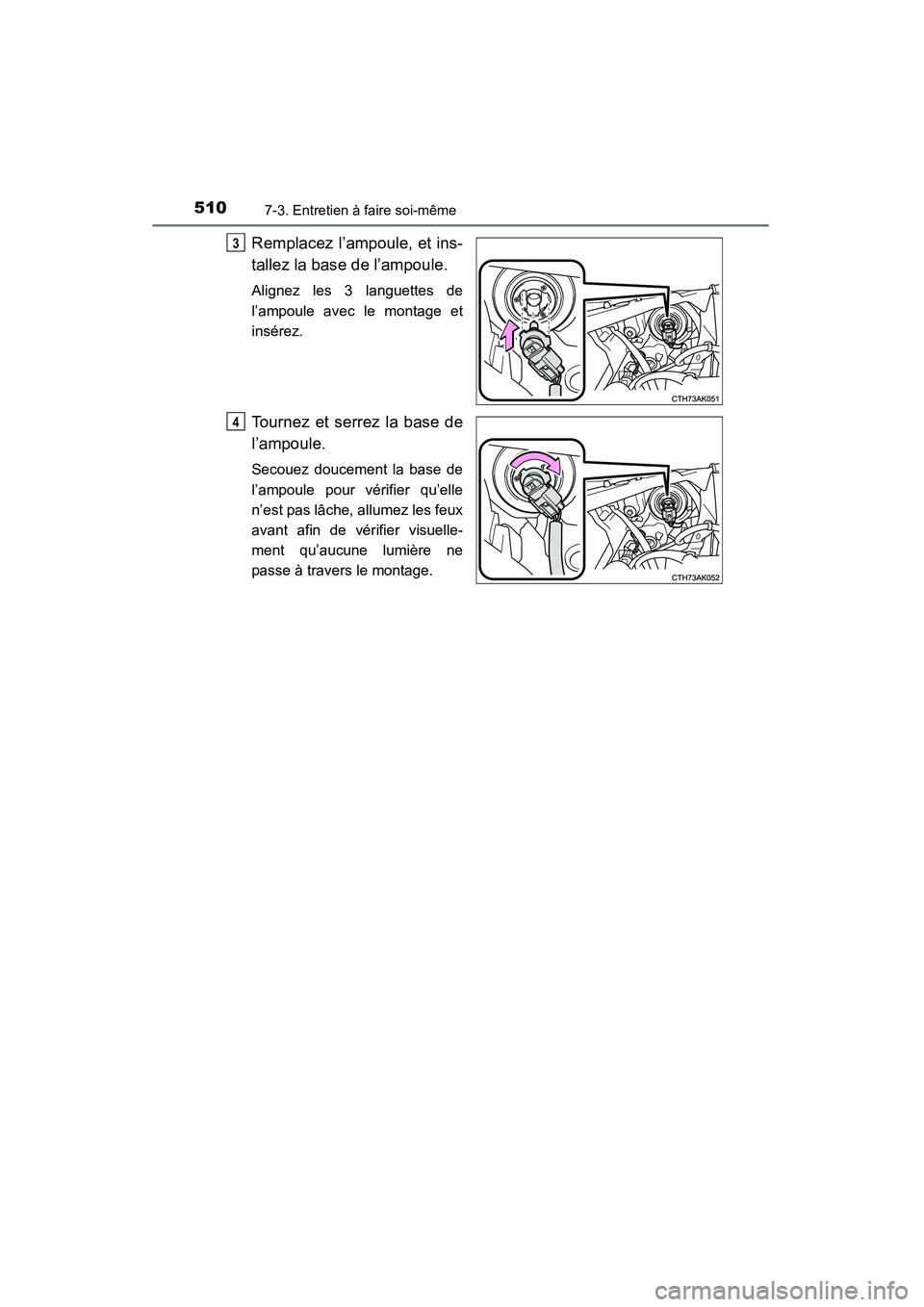

Remplacez l’ampoule, et ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule avec le montage et
insérez.
Tournez et serrez la base de
l’ampoule.
Secouez doucement la base de
l’ampoule pour vérifier qu’elle
n’est pas lâche, allumez les feux
avant afin de vérifier visuelle-
ment qu’aucune lumière ne
passe à travers le montage.
3
4
