2014 TOYOTA AYGO Betriebsanleitungen (in German)

5
329

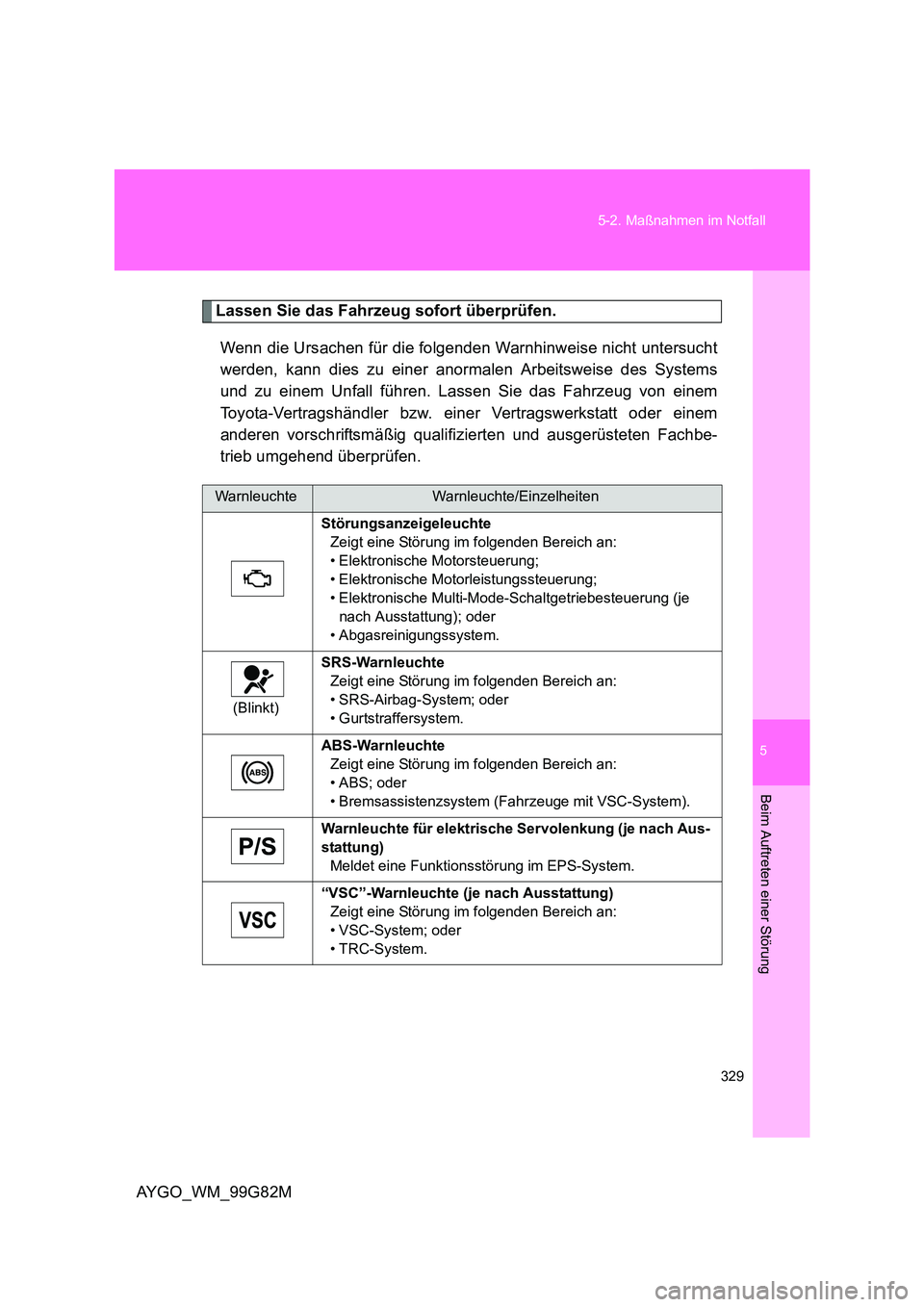

5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
AYGO_WM_99G82M
Lassen Sie das Fahrzeug sofort überprüfen.
Wenn die Ursachen für die folgenden Warnhinweise nicht untersucht
werden, kann dies zu einer anormalen Arbeitsweise des Systems
und zu einem Unfall führen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb umgehend überprüfen.
WarnleuchteWarnleuchte/Einzelheiten
Störungsanzeigeleuchte
Zeigt eine Störung im folgenden Bereich an:
• Elektronische Motorsteuerung;
• Elektronische Motorleistungssteuerung;
• Elektronische Multi-Mode-Schaltgetriebesteuerung (je
nach Ausstattung); oder
• Abgasreinigungssystem.
(Blinkt)
SRS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• SRS-Airbag-System; oder
• Gurtstraffersystem.
ABS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• ABS; oder
• Bremsassistenzsystem (Fahrzeuge mit VSC-System).
Warnleuchte für elektrische Servolenkung (je nach Aus-
stattung)
Meldet eine Funktionsstörung im EPS-System.
“VSC”-Warnleuchte (je nach Ausstattung)
Zeigt eine Störung im folgenden Bereich an:
• VSC-System; oder
• TRC-System.

330
5-2. Maßnahmen im Notfall
AYGO_WM_99G82M

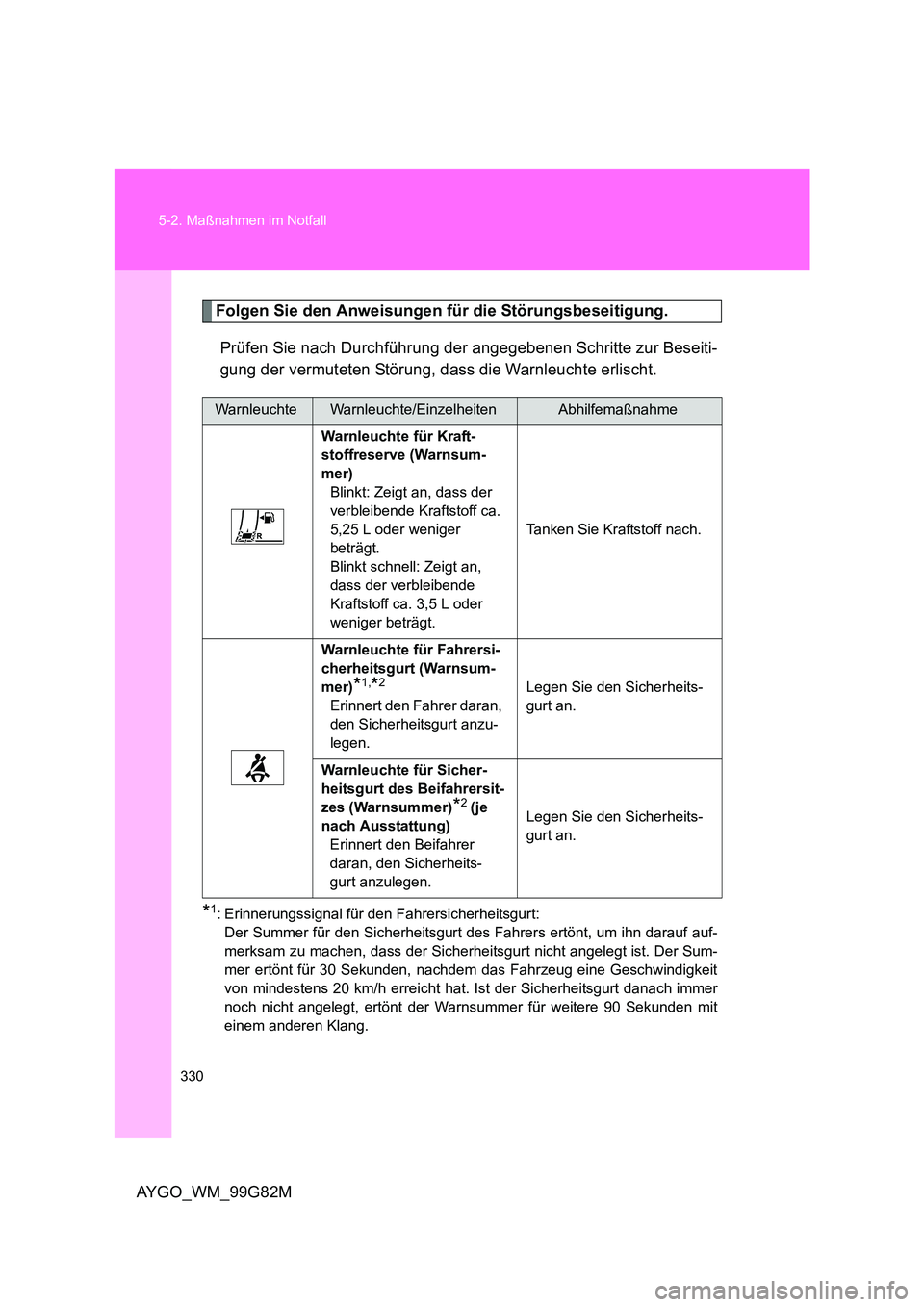

Folgen Sie den Anweisungen für die Störungsbeseitigung.
Prüfen Sie nach Durchführung der angegebenen Schritte zur Beseiti-
gung der vermuteten Störung, dass die Warnleuchte erlischt.
*1: Erinnerungssignal für den Fahrersicherheitsgurt:
Der Summer für den Sicherheitsgurt des Fahrers ertönt, um ihn darauf auf-
merksam zu machen, dass der Sicherheitsgurt nicht angelegt ist. Der Sum-
mer ertönt für 30 Sekunden, nachdem das Fahrzeug eine Geschwindigkeit
von mindestens 20 km/h erreicht hat. Ist der Sicherheitsgurt danach immer
noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekunden mit
einem anderen Klang.
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme
Warnleuchte für Kraft-
stoffreserve (Warnsum-
mer)
Blinkt: Zeigt an, dass der
verbleibende Kraftstoff ca.
5,25 L oder weniger
beträgt.
Blinkt schnell: Zeigt an,
dass der verbleibende
Kraftstoff ca. 3,5 L oder
weniger beträgt.
Tanken Sie Kraftstoff nach.
Warnleuchte für Fahrersi-
cherheitsgurt (Warnsum-
mer)*1,*2
Erinnert den Fahrer daran,
den Sicherheitsgurt anzu-
legen.
Legen Sie den Sicherheits-
gurt an.
Warnleuchte für Sicher-
heitsgurt des Beifahrersit-
zes (Warnsummer)*2 (je
nach Ausstattung)
Erinnert den Beifahrer
daran, den Sicherheits-
gurt anzulegen.
Legen Sie den Sicherheits-
gurt an.

5
331
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
AYGO_WM_99G82M
*2: Erinnerungssignal für Sicherheitsgurte von Fahrer- und Beifahrersitz:
Der Summer für die Sicherheitsgurte des Fahrers und des Beifahrers ertönt,
um den Fahrer und/oder den Beifahrer darauf aufmerksam zu machen,
dass ihre Sicherheitsgurte nicht angelegt sind. Der Summer ertönt für 30
Sekunden, nachdem das Fahrzeug eine Geschwindigkeit von mindestens
20 km/h erreicht hat. Ist der Sicherheitsgurt danach immer noch nicht ange-
legt, ertönt der Warnsummer für weitere 90 Sekunden mit einem anderen
Klang.
■ Beifahrer-Erkennungssensor und Beifahrersicherheitsgurt-Warn-
leuchte
● Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erken-
nungssensor möglicherweise ein Blinken der Warnleuchte aus, obwohl
sich keine Person auf dem Sitz befindet.
● Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Bei-
fahrer möglicherweise nicht, und die Warnleuchte funktioniert nicht kor-
rekt.
■ Warnleuchte für elektrische Servolenkung
Wenn die Batterie schwach ist oder die Spannung vorübergehend abfällt,
leuchtet möglicherweise die Warnleuchte für die elektrische Servolenkung
auf.
■ Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungsanzeigeleuchte auf, wenn der
Kraftstofftank absolut leer ist. Wenn der Kraftstofftank leer ist, füllen Sie
sofort Kraftstoff nach. Die Störungsanzeigeleuchte erlischt nach einigen
Fahrten wieder.
Falls die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich
schnellstmöglich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.

332
5-2. Maßnahmen im Notfall
AYGO_WM_99G82M

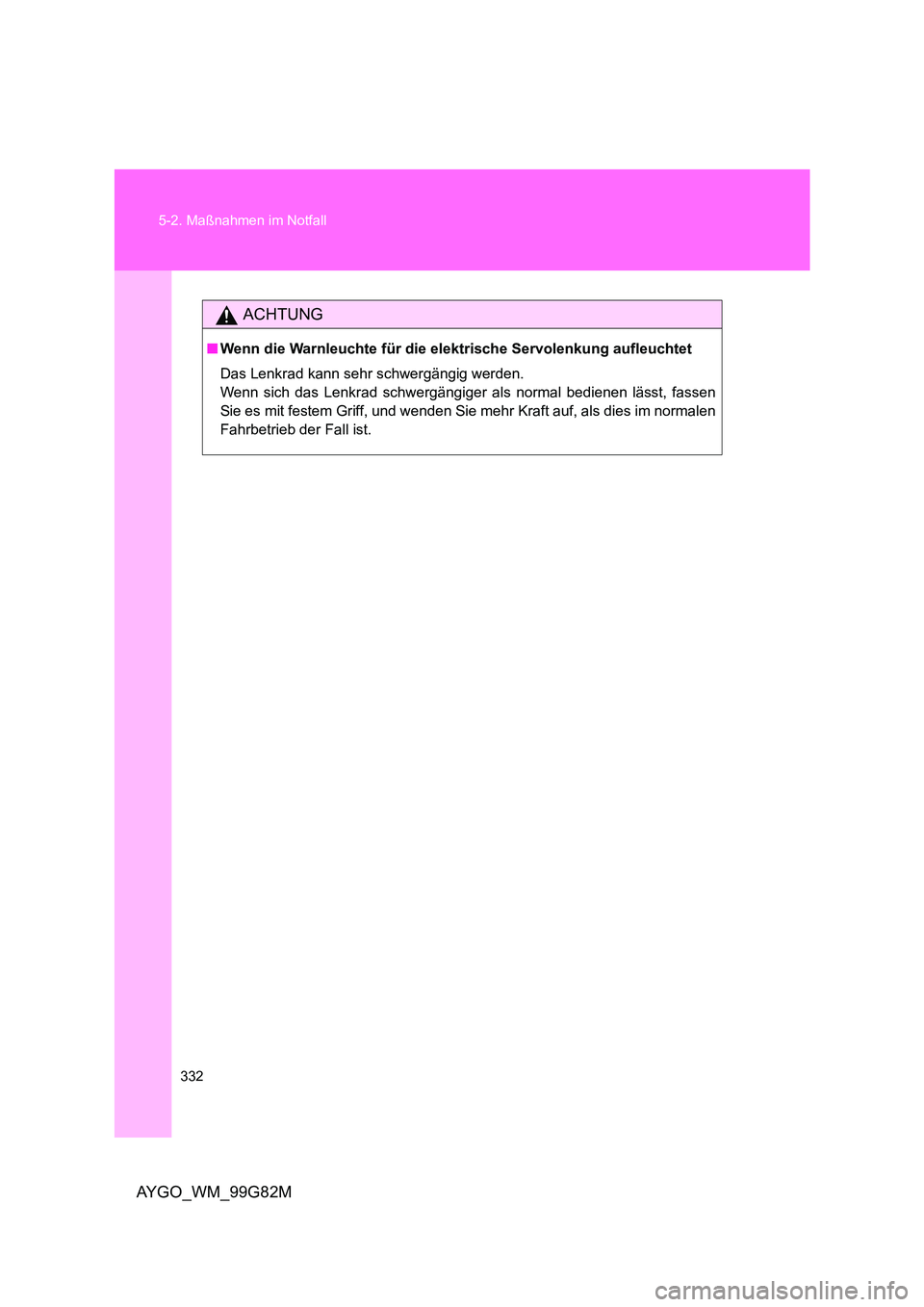

ACHTUNG
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwergängiger als normal bedienen lässt, fassen
Sie es mit festem Griff, und wenden Sie mehr Kraft auf, als dies im normalen
Fahrbetrieb der Fall ist.

5
333
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
AYGO_WM_99G82M

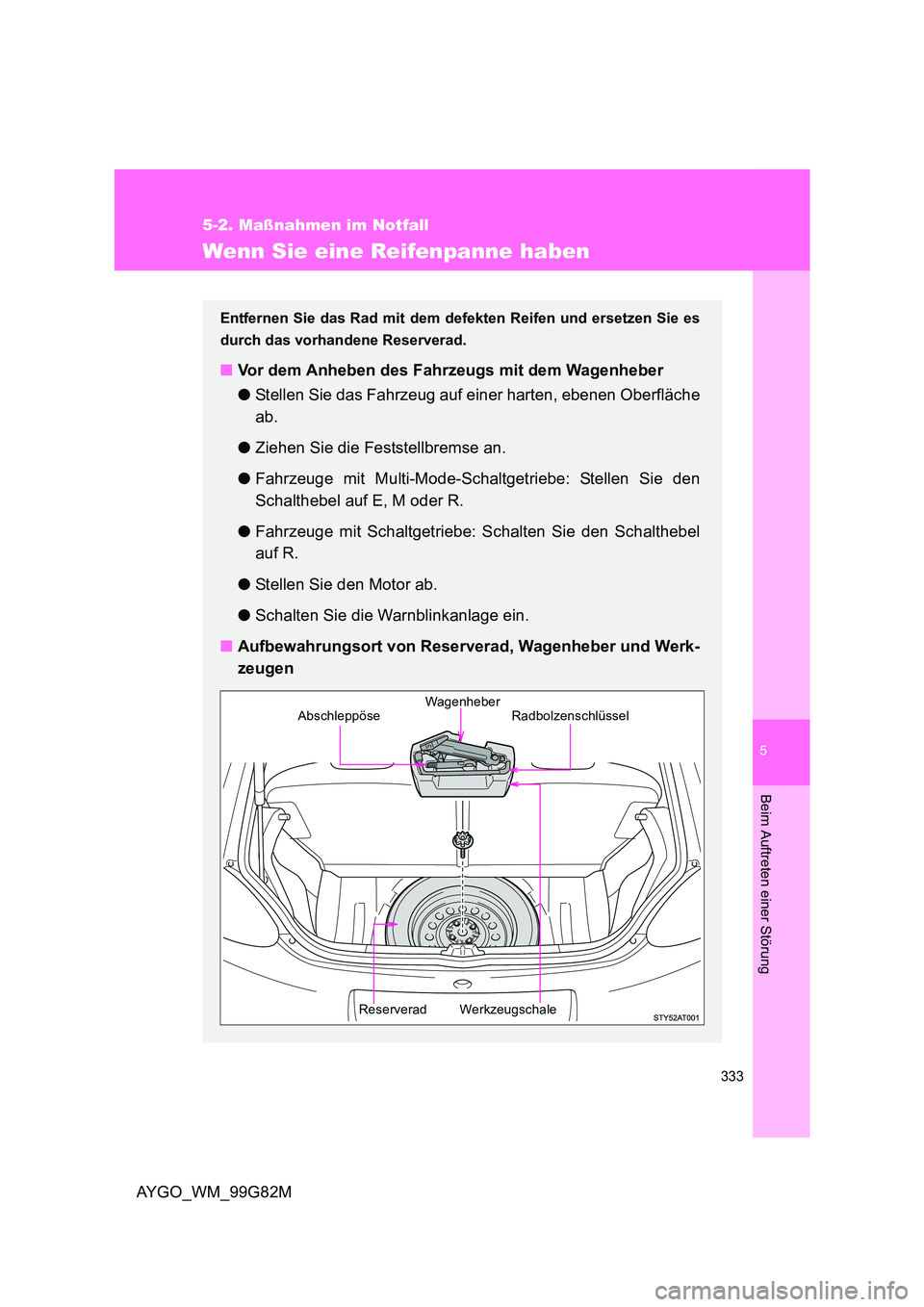

Wenn Sie eine Reifenpanne haben
Entfernen Sie das Rad mit dem defekten Reifen und ersetzen Sie es
durch das vorhandene Reserverad.
■ Vor dem Anheben des Fahrzeugs mit dem Wagenheber
● Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche
ab.
● Ziehen Sie die Feststellbremse an.
● Fahrzeuge mit Multi-Mode-Schaltgetriebe: Stellen Sie den
Schalthebel auf E, M oder R.
● Fahrzeuge mit Schaltgetriebe: Schalten Sie den Schalthebel
auf R.
● Stellen Sie den Motor ab.
● Schalten Sie die Warnblinkanlage ein.
■ Aufbewahrungsort von Reserverad, Wagenheber und Werk-
zeugen
Werkzeugschale Reserverad
WagenheberRadbolzenschlüssel Abschleppöse

334
5-2. Maßnahmen im Notfall
AYGO_WM_99G82M

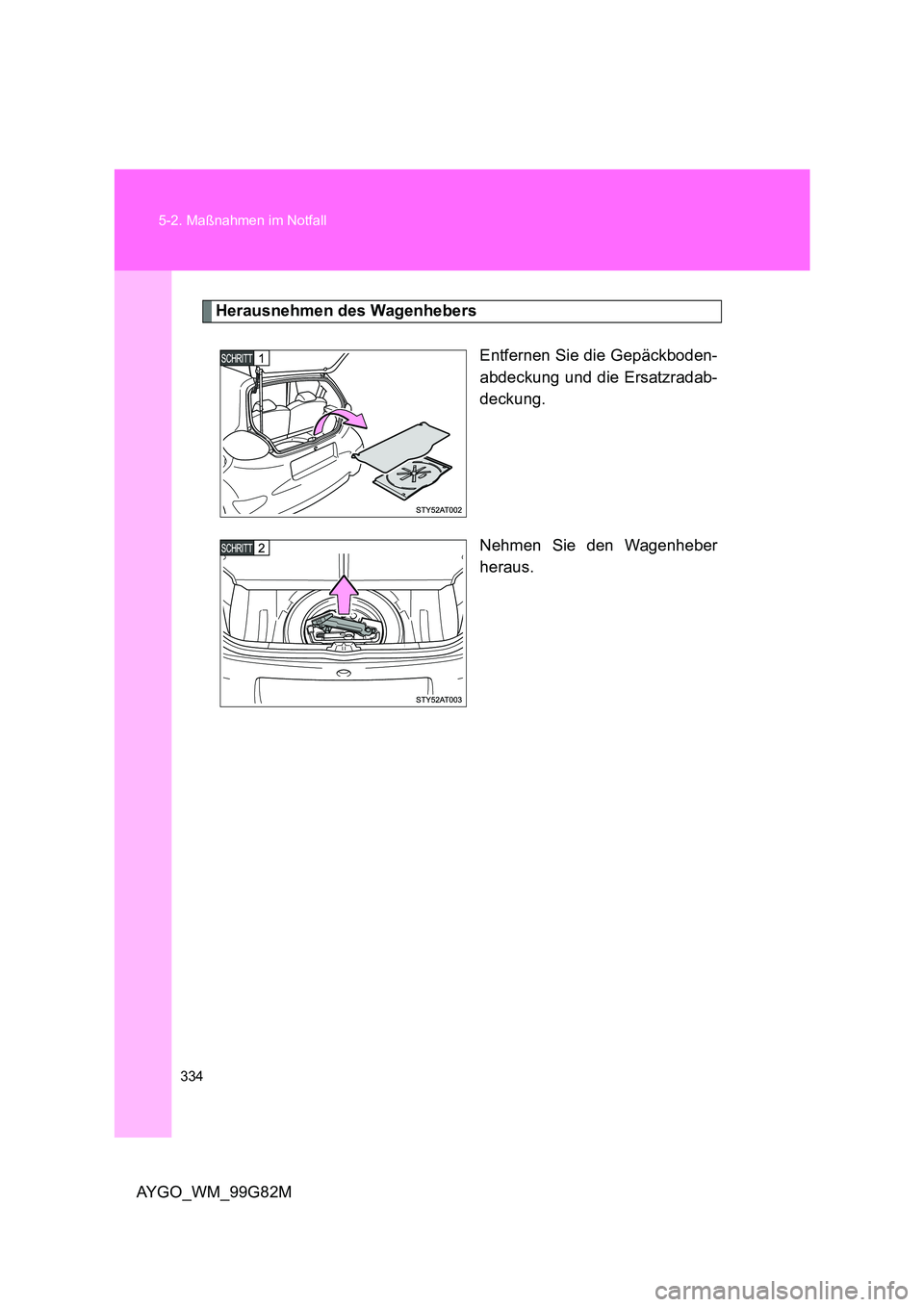

Herausnehmen des Wagenhebers
Entfernen Sie die Gepäckboden-
abdeckung und die Ersatzradab-
deckung.
Nehmen Sie den Wagenheber
heraus.

5
335
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
AYGO_WM_99G82M

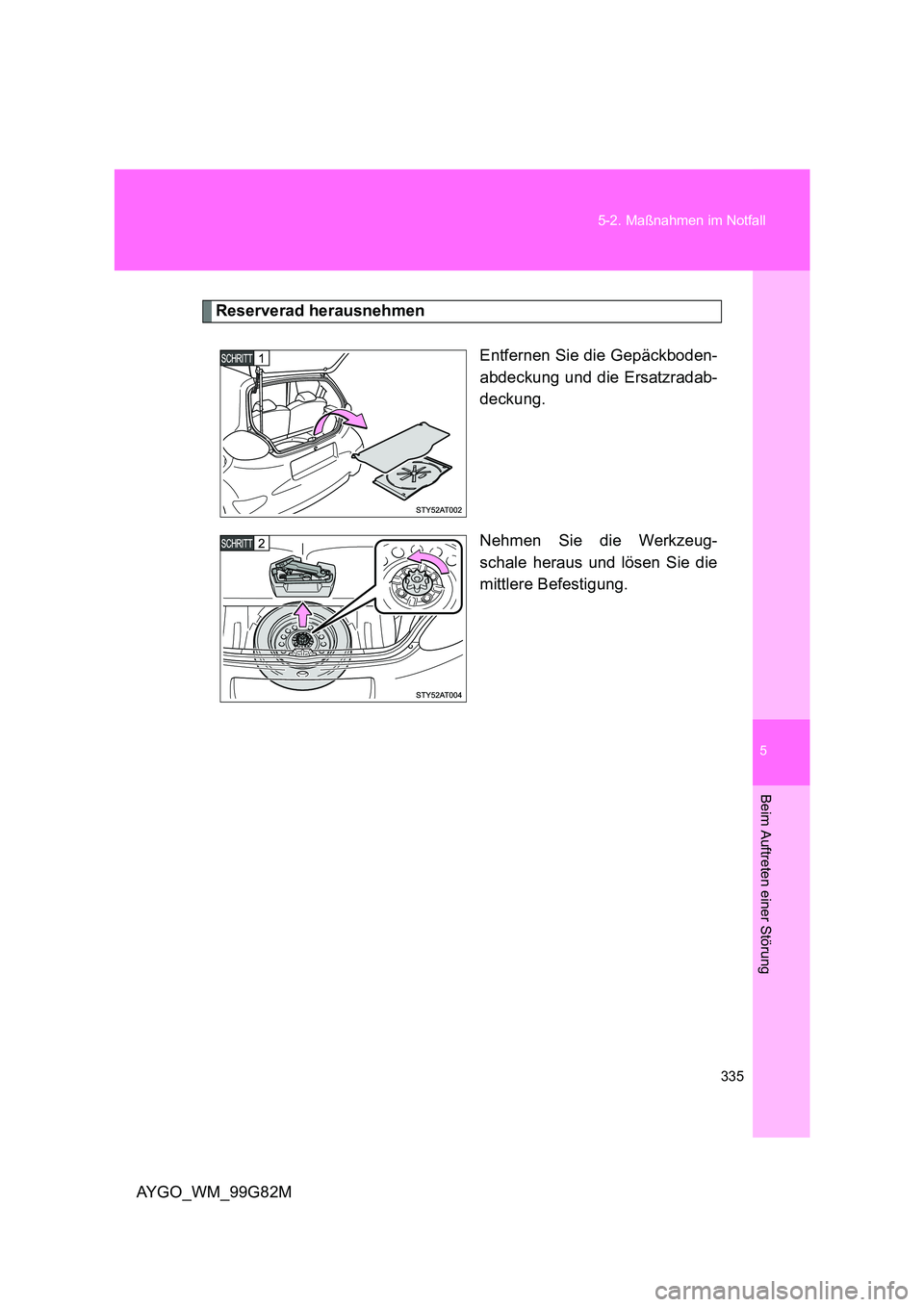

Reserverad herausnehmen
Entfernen Sie die Gepäckboden-
abdeckung und die Ersatzradab-
deckung.
Nehmen Sie die Werkzeug-
schale heraus und lösen Sie die
mittlere Befestigung.

336
5-2. Maßnahmen im Notfall
AYGO_WM_99G82M

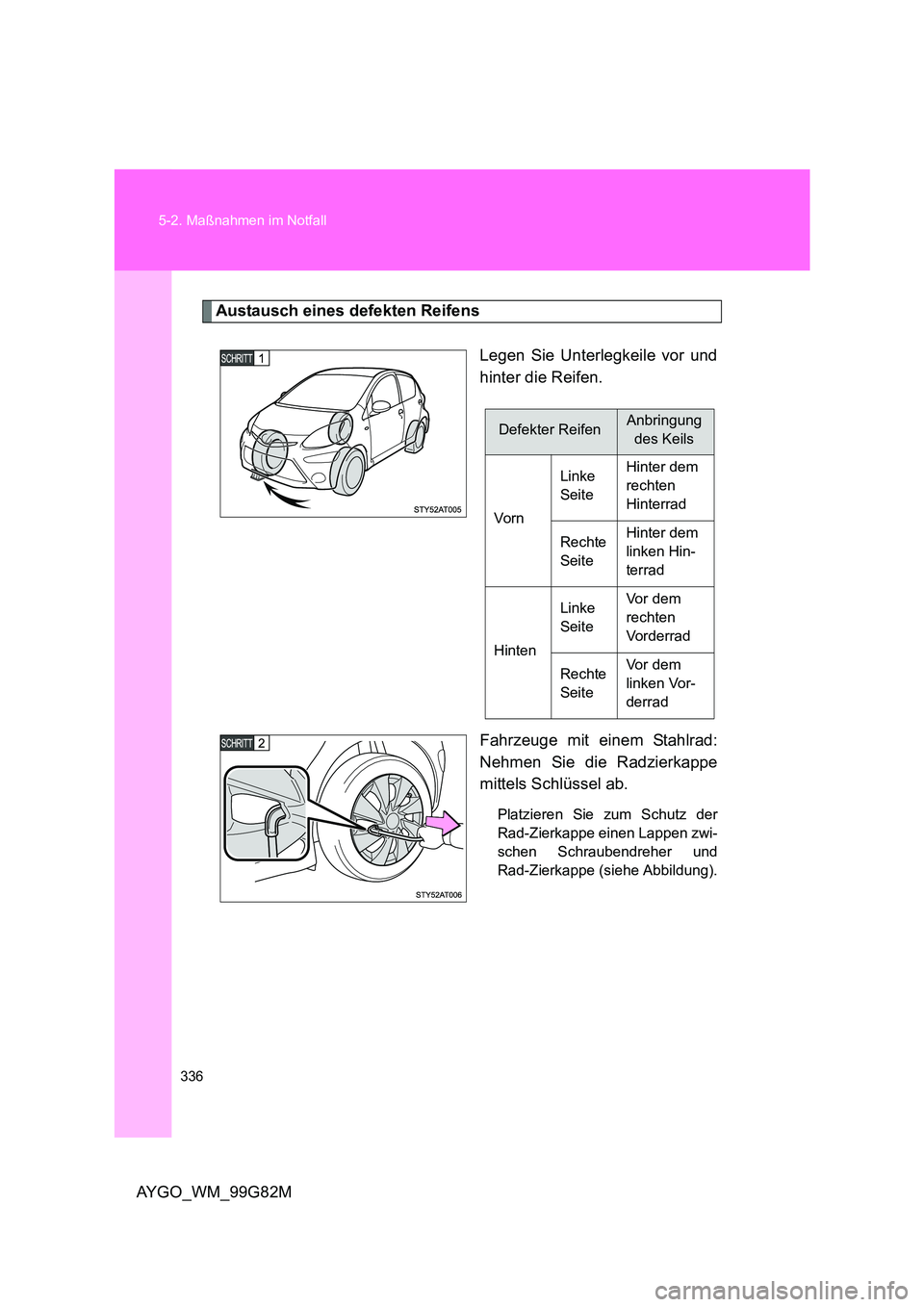

Austausch eines defekten Reifens
Legen Sie Unterlegkeile vor und
hinter die Reifen.
Fahrzeuge mit einem Stahlrad:
Nehmen Sie die Radzierkappe
mittels Schlüssel ab.
Platzieren Sie zum Schutz der
Rad-Zierkappe einen Lappen zwi-
schen Schraubendreher und
Rad-Zierkappe (siehe Abbildung).
Defekter ReifenAnbringung
des Keils
Vorn
Linke
Seite
Hinter dem
rechten
Hinterrad
Rechte
Seite
Hinter dem
linken Hin-
terrad
Hinten
Linke
Seite
Vor dem
rechten
Vorderrad
Rechte
Seite
Vor dem
linken Vor-
derrad
