2014 Peugeot Bipper Kullanım Kılavuzu (in Turkish)

55
1
HAREKETE HAZIR



Vites kutusu ve direksiyon







YOKUŞTA KALKIŞ YARDIMI


ESP sisteminin bir parçasıdır ; ayağınızı fren
pedalından gaz pedalına geçirdiğiniz sürede,
aracınızı kısa bir an (yaklaşık 2 saniye) sabit
tutarak yokuşta kalkmayı kolaylaştırır.
Bu işlev sadece aşağıdaki koşullarda
devreye girer :


- ayak fren pedalında ve araç tamamen
hareketsizken,

- motor çalışır durumdayken,

- yokuşun eğilimi % 5'ten fazla ise,
İşleyiş

Yokuş yukarı motor çalışırken ve araç
dururken, fren pedalı bırakıldığında araç
k
ısa bir süre tutulur :


- araç, düz vites kutusu ile birinci viteste
veya boş viteste ise,

- araç, otomatikleştirilmiş düz vites kutusu
ile A
veya M
konumunda ise.



Yokuş aşağı motor çalışırken, araç
dururken ve geri vitesteyken, fren pedalı
bırakıldığında araç kısa bir süre tutulur.


2 saniye sonra hala harekete
geçilmemişse, sistem fren basıncını
kademe kademe azaltarak otomatik olarak
devreden çıkar. Bu aşamada, aracın pek
yakında harekete geçeceğini belli eden tipik
bir frenlerin mekanik olarak açılma sesini
duymak mümkündür.
Yokuş kalkış yardımı sisteminin geçici
olarak aracı sabit tutma işlevi sırasında
araçtan ç
ıkmayınız.
Motor çalışırken araçtan çıkmak
durumundaysanız, manuel olarak park
frenini çekiniz. Daha sonra park freni uyarı
lambasının gösterge tablosunda sabit olarak
yandığını kontrol ediniz.

İşlemede anormallik
Sistemde bir bozukluk meydana
geldiğinde, bu uyarı lambaları
gösterge tablosunda yanar.
Sistemin kontrol edilmesi için
bir kalifiye servis atölyesi
veya PEUGEOT servis ağına
başvurunuz.
Stop & Start sisteminin STOP modunda
yokuşta kalkış yardımı devre dışı kalır.

56



Vites kutusu ve direksiyon



- düz vites kutusuyla
, araç dururken,
vitesi boşa alınız, ardından debriyaj
pedalını bırakınız,

- otomatikleştirilmiş düz vites
kutusuyla
, araç dururken, fren pedalını
basılı tutunuz.
Özel durumlar : STOP modu kullanılamaz
durumda
STOP modu şu durumlarda devreye girmez :


- sürücü kapısı açık,

- sürücünün emniyet kemeri takılı değil,

- geri vites takılı,

- sistemin kontrolü için bazı anlık şartlar
(akünün şarj seviyesi, motor ısısı, partikül
filtresinin normale dönüş
ü, fren asistansı,
dış sıcaklık...) bunu gerektiriyor.
Bu durumda, gösterge tablosunun
ekranında bir mesaj ile birlikte "S"
gösterge lambası birkaç saniye
boyunca yanıp söner, ardından
tamamen söner.

Bu işleyiş biçimi tamamen normaldir.













STOP & START

Stop & Start işlevi, trafiğin durduğu anlarda
(kırmızı ışık, sıkışıklık, diğer...) motoru geçici
olarak durdurur -STOP modu-. Yeniden
hareket etmek istediğinizde motor otomatik
olarak yeniden çalışır -START modu-.
Yeniden çalışma, anlık, hızlı ve sessiz bir
şekilde gerçekleşir.
Şehir kullanımına mükemmel bir şekilde
uyarlanmış olan bu Stop & Start işlevi, yakıt
tüketimini, kirleten gazların yayılımını ve
araç dururken gürültü kirliliğini azaltmaya
imkân tanır.


İşleyiş


Motorun STOP moduna geçmesi
Gösterge tablosundaki "S"
ışığı
yanar ve motor geçici olarak durur : Yavaş bir sürüş esnasında motorun
art arda durmasını engellemek için,
motorun otomatik olarak durdurulması
işlevi yalnızca sürat yaklaşık 10 km/saat
geçtiğinde mümkündür.
Stop & Start sisteminin STOP modunda,
yokuşta kalkış yardımı işlemez.
Kontağı anahtar ile kapatmadan
aracınızdan asla çıkmayınız.
Motor STOP modundayken hiçbir
zaman yakıt doldurmayınız ; mutlaka
kontağı anahtarla kapatınız.

57
1
HAREKETE HAZIR



Vites kutusu ve direksiyon


Özel durumlar : START modunun otomatik
olarak devreye girmesi
START modu şu durumlarda otomatik olarak
devreye girer :


- rampada, araç vites boştayken ilerliyorsa,

- Stop & Start ile motor yaklaşık
3 dakikadan uzun bir süredir
durdurulmuş,

- sistemin veya aracın kontrolü için bazı
anlık şartlar (akünün şarj seviyesi, motor
ısısı, fren asistansı, klima ayarı...) bunu
gerektiriyor.
Doğru kullanım
Düz vites kutulu bir araçta STOP
modundayken, debriyaja tam basmadan bir
vitese alırsanız, motorun yeniden çalışması
başarısız olabilir.
Motoru yeniden çalışmasını sağlamak için
debriyaj pedalına tam basmanızı isteyen bir
mesaj gösterge tablosunda belirir veya bir
gösterge lambası yanar.
STOP modunda motor dururken, sürücü
emniyet kemerini ve ön kapıyı
açarsa motoru
yeniden çalıştırmak yalnızca kontak anahtarı
ile mümkündür. Bu durum sesli bir ikaz ve
bakım uyarı lambasının yanıp sönmesi ile
birlikte gösterge tablosunun ekranında bir
mesaj ile gösterilir.
START modunda otomatik çalıştırmadan
sonra 3 dakika içinde sürücü hiç bir şey
yapmazsa sistem motoru tamamen durdurur.
Motoru yeniden çalıştırmak yalnızca kontak
anahtarı ile mümkündür.

Motorun START moduna geçmesi

"S"
gösterge lambası söner ve
motor yeniden çalışır :


- düz vites kutusuyla
, debriyaj pedalına
basınız,

- otomatikleştirilmiş düz vites
kutusuyla
:


●
vites kolu A
ya da M
konumundayken
fren pedalını bırakınız,
●
ya da geri vitese takınız.

Bu durumda, gösterge tablosunun
ekranında bir mesaj ile birlikte "S"
gösterge lambası birkaç saniye
boyunca yanıp söner, ardından
tamamen söner.

Bu işleyiş biçimi tamamen normaldir.
STOP modunda, otomatikleştirilmiş düz
vites kutusunun vites kolunun hareket
ettirilmesi motorun yeniden çalışmasını
sağlar.
Yokuşta kalkış yardımı işlevi yalnızca
motor çalışırken devrede olduğu için,
yokuşta motorun otomatik olarak durması
durumunda, fren pedalını bırakmadan evvel
bir vitese takarak motoru çalıştırmak gerekir.

58



Vites kutusu ve direksiyon



Devreden çıkarma


İklimsel konfora öncelik vermek için
klimanın devamlı işleyebilmesini
sağlamak amacıyla Stop & Start
sistemini devreden çıkartmak gerekir.
Motor anahtar ile çalıştırıldıktan sonra
sistem, motor kapatılmadan önceki
durumunu (devrede veya devre dışı)
muhafaza eder.
Herhangi bir anda, sistemi devreden çıkarma
için "S - OFF"
kumandasına basınız.
Bu durum, gösterge tablosunun ekranında
bir mesajla birlikte kumandanın gösterge
lambasının yanmasıyla gösterilir.
Eğer devreden çıkarma STOP
modundayken yapıldıysa, motor hemen
yeniden çalışır.


İşleyişte anormallik
Bakım

Sistemin arızalanması
durumunda, Stop & Start
devreden çıkar ve gösterge
tablosunun ekranında bir mesaj
ile birlikte bu uyarı lambaları
gösterge tablosunda yanar.
Bir kalifiye servis atölyesi veya
PEUGEOT servis ağına kontrol
ettiriniz.
STOP modunda bir anormallik durumunda,
debriyaj pedalına sonuna kadar basarak
veya vitesi boşa alarak motoru yeniden
çalıştırmak mümkündür. Motor bölmesinde herhangi bir
müdahale yapmadan evvel, START
modunun otomatik olarak devreye girmesiyle
yaralanma riskine karşı mutlaka anahtar ile
kontağı kapatınız.
Bu sistem, kendine özgü niteliklere
ve teknolojiye sahip bir akü gerektirir
(referanslar bir kalifiye servis atölyesi veya
PEUGEOT servis ağında mevcuttur).
PEUGEOT tarafından onaylanmamış bir
akünün kullanımı, sistemin işlememesi
riskini beraberinde getirir.
Stop & Start sistemi gelişmiş bir
teknoloji gerektirir. Her türlü müdahale
PEUGEOT servis ağının size garanti ettiği
özel bir uzmanlık gerektirir.


Yeniden devreye sokma


"S - OFF"
kumandasına yeniden basınız.
Sistem yeniden devrededir ; bu durum
kumandanın gösterge lambasının
sönmesiyle birlikte gösterge tablosunun
ekranına bir mesajın gelmesiyle gösterilir.

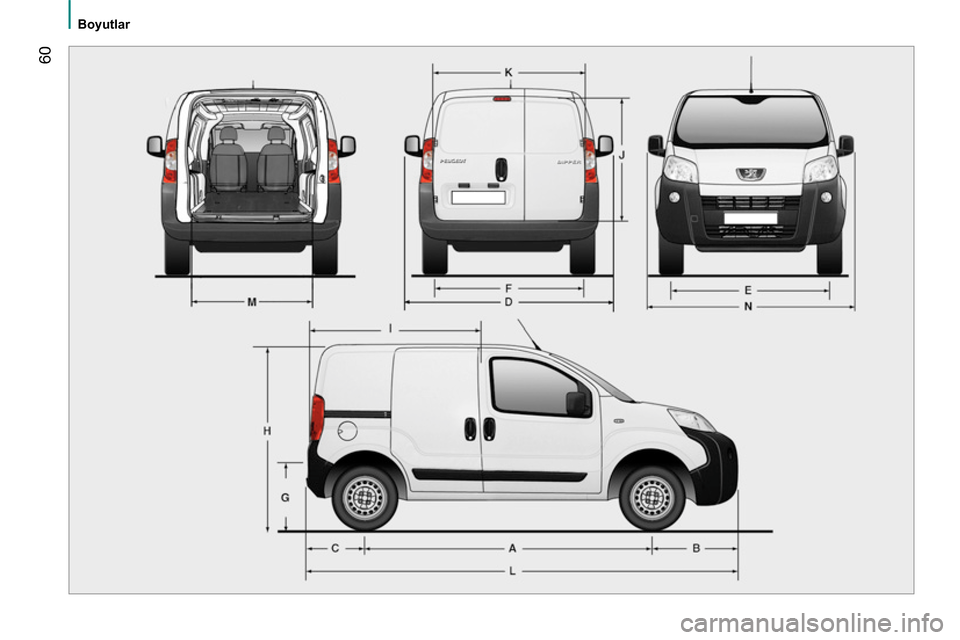

60

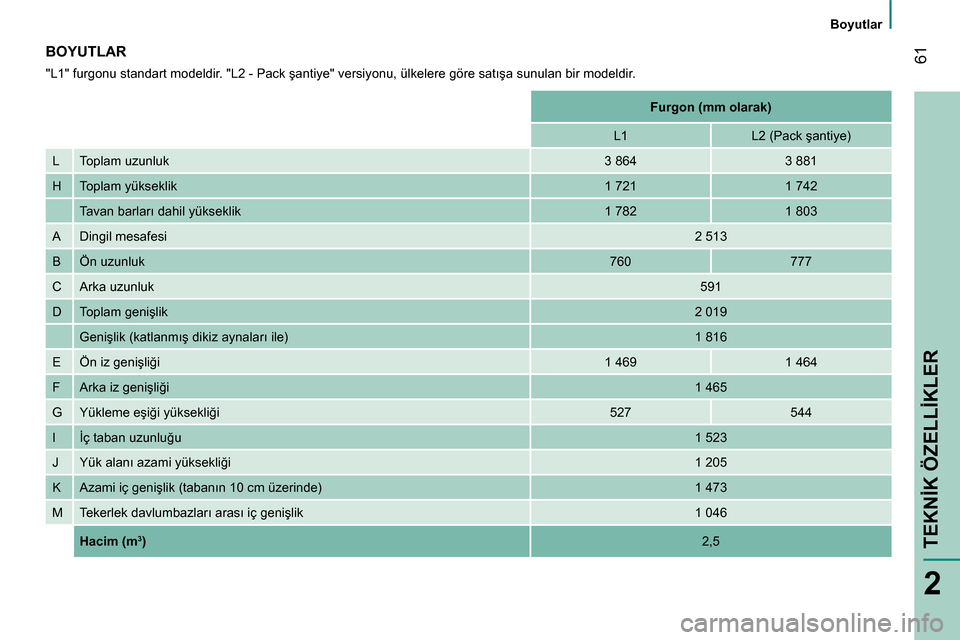

Boyutlar

61
2



Boyutlar

TEKNİK ÖZELLİKLER

BOYUTLAR

"L1" furgonu standart modeldir. "L2 - Pack şantiye" versiyonu, ülkelere göre satışa sunulan bir modeldir.




Furgon (mm olarak)




L1
L2 (Pack şantiye)
L Toplam uzunluk

3 864
3 881
H Toplam yükseklik

1 721
1 742


Tavan barları dahil yükseklik
1 782
1 803
A Dingil mesafesi

2 513
B Ön uzunluk

760
777
C Arka uzunluk

591
D Toplam genişlik

2 019
Genişlik (katlanmış dikiz aynaları ile)
1 816
E Ön iz genişliği

1 469
1 464
F Arka iz genişliği

1 465
G Yükleme eşiği yüksekliği
527
544
I İç taban uzunluğu

1 523
J Yük alanı azami yüksekliği

1 205
K Azami iç genişlik (tabanın 10 cm üzerinde)
1 473

M Tekerlek davlumbazları arası iç genişlik
1 046


Hacim (m
3 )

2,5

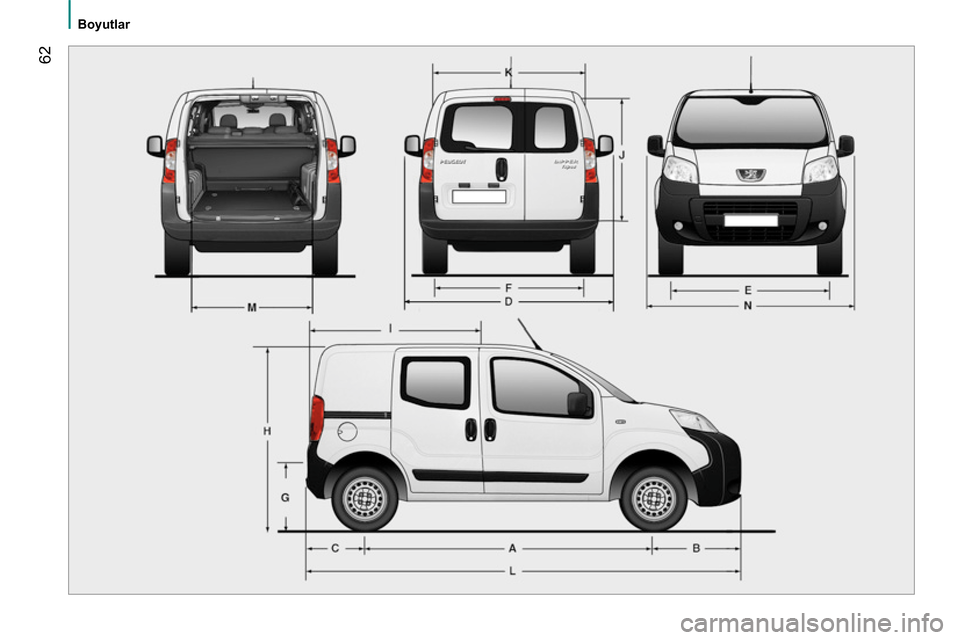

62



Boyutlar
