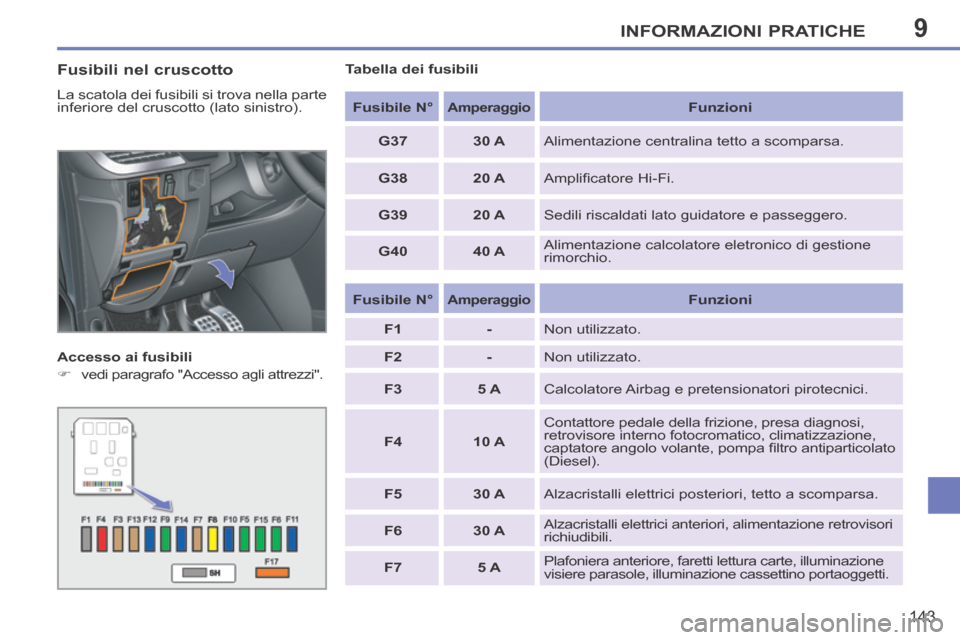

Fusibili nel cruscotto
La scatola dei fusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
 vedi paragrafo "Accesso agli attrezzi". Tabella dei fusibili
Fusibile N° Amperaggio Funzioni
G37 30 A Alimentazione centralina tetto a scomparsa.
G38 20 A Amplifi catore Hi-Fi.
G39 20 A Sedili riscaldati lato guidatore e passeggero.
G40 40 A Alimentazione calcolatore eletronico di gestione
rimorchio.
Fusibile N°
Amperaggio Funzioni
F1 - Non utilizzato.
F2 - Non utilizzato.
F3 5 A Calcolatore Airbag e pretensionatori pirotecnici.
F4 10 A Contattore pedale della frizione, presa diagnosi,
retrovisore interno fotocromatico, climatizzazione,
captatore angolo volante, pompa fi ltro antiparticolato
(Diesel).
F5 30 A Alzacristalli elettrici posteriori, tetto a scomparsa.
F6 30 A Alzacristalli elettrici anteriori, alimentazione retrovisori
richiudibili.
F7 5 A Plafoniera anteriore, faretti lettura carte, illuminazione
visiere parasole, illuminazione cassettino portaoggetti.

9INFORMAZIONI PRATICHE
144
207cc_it_Chap09_Info pratiques_ed01-2014
Fusibile N° Amperaggio Funzioni
F8 20 A Radiotelefono, display multifunzione, comandi sotto al
volante, segnalazione pneumatici sgonfi , calcolatore
elettronico di gestione rimorchio, allarme (post-
equipaggiamento).
F9 30 A
Presa 12 V anteriore, plafoniera anteriore, faretti lettura carte,
illuminazione visiere parasole, illuminazione cassettino portaoggetti.
F10 15 A Sirena allarme, calcolatore allarme, fari direzionali.
F 11 15 A Presa diagnosi, contattore antifurto bassa corrente,
calcolatore cambio automatico.
F12 15 A Captatore di luminosità, calcolatore elettronico di
gestione rimorchio, tetto a scomparsa.
F13 5 A Calcolatore elettronico di gestione motore,
relais ABS, contattore doppia funzione freno.
F14 15 A Quadro strumenti, spie delle cinture di sicurezza,
regolazione fari, climatizzazione, autoradio, kit
vivavoce, calcolatore assistenza al parcheggio.
F15 30 A Chiusura centralizzata e chiusura centralizzata ad
effetto globale.
F17 40 A Sbrinamento lunotto posteriore e retrovisori esterni.
SH - Shunt PARCO.

9INFORMAZIONI PRATICHE
145
207cc_it_Chap09_Info pratiques_ed01-2014

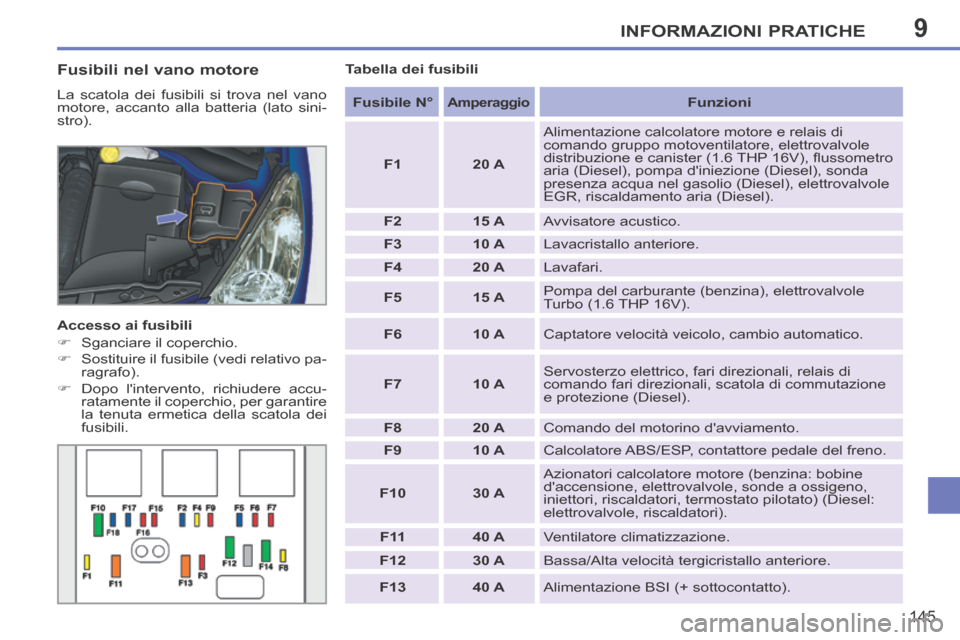

Fusibili nel vano motore
La scatola dei fusibili si trova nel vano
motore, accanto alla batteria (lato sini-
stro).
Accesso ai fusibili
 Sganciare il coperchio.
 Sostituire il fusibile (vedi relativo pa-ragrafo).
 Dopo l'intervento, richiudere accu- ratamente il coperchio, per garantire
la tenuta ermetica della scatola dei
fusibili. Tabella dei fusibili
Fusibile N° Amperaggio Funzioni
F1 20 A Alimentazione calcolatore motore e relais di
comando gruppo motoventilatore, elettrovalvole
distribuzione e canister (1.6 THP 16V), fl ussometro
aria (Diesel), pompa d'iniezione (Diesel), sonda
presenza acqua nel gasolio (Diesel), elettrovalvole
EGR, riscaldamento aria (Diesel).
F2 15 A Avvisatore acustico.
F3 10 A Lavacristallo anteriore.
F4 20 A Lavafari.
F5 15 A Pompa del carburante (benzina), elettrovalvole
Turbo (1.6 THP 16V).
F6 10 A Captatore velocità veicolo, cambio automatico.
F7 10 A Servosterzo elettrico, fari direzionali, relais di
comando fari direzionali, scatola di commutazione
e protezione (Diesel).
F8 20 A Comando del motorino d'avviamento.
F9 10 A Calcolatore ABS/ESP, contattore pedale del freno.
F10 30 A Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, termostato pilotato) (Diesel:
elettrovalvole, riscaldatori).
F 11 40 A Ventilatore climatizzazione.
F12 30 A Bassa/Alta velocità tergicristallo anteriore.
F13 40 A Alimentazione BSI (+ sottocontatto).

9INFORMAZIONI PRATICHE
146
207cc_it_Chap09_Info pratiques_ed01-2014
Fusibile N° Amperaggio Funzioni
F14 30 A Riscaldatore gasolio (Diesel).
F15 10 A Faro abbagliante sinistro.
F16 10 A Faro abbagliante destro.
F17 15 A Faro anabbagliante sinistro.
F18 15 A Faro anabbagliante destro.
Tabella dei maxi fusibili
* I maxi fusibili sono una protezione supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT o presso un riparatore
qualifi cato.
Fusibile N° Amperaggio Funzioni
Scatola 1
MF1 * 70 A Gruppo motoventilatore.
MF2 * 20 A/30 A Pompa ABS/ESP.
MF3 * 20 A/30 A Elettrovalvole ABS/ESP.
MF4 * 60 A Alimentazione BSI.
MF5 * 60 A AlimentazioneBSI
MF6 * 30 A
Gruppo motoventilatore supplementare (1.6 THP 16V).
MF7 * 80 A Scatola fusibili nell'abitacolo.
MF8 * - Non utilizzato.
Scatola 2
MF9 * 80 A Scatola riscaldamento (Diesel).
MF10 * 80 A Servosterzo elettrico.
MF11 * 40 A Motore elettrico Valvetronic (1.6 THP 16V).

9
!
INFORMAZIONI PRATICHE
147
207cc_it_Chap09_Info pratiques_ed01-2014

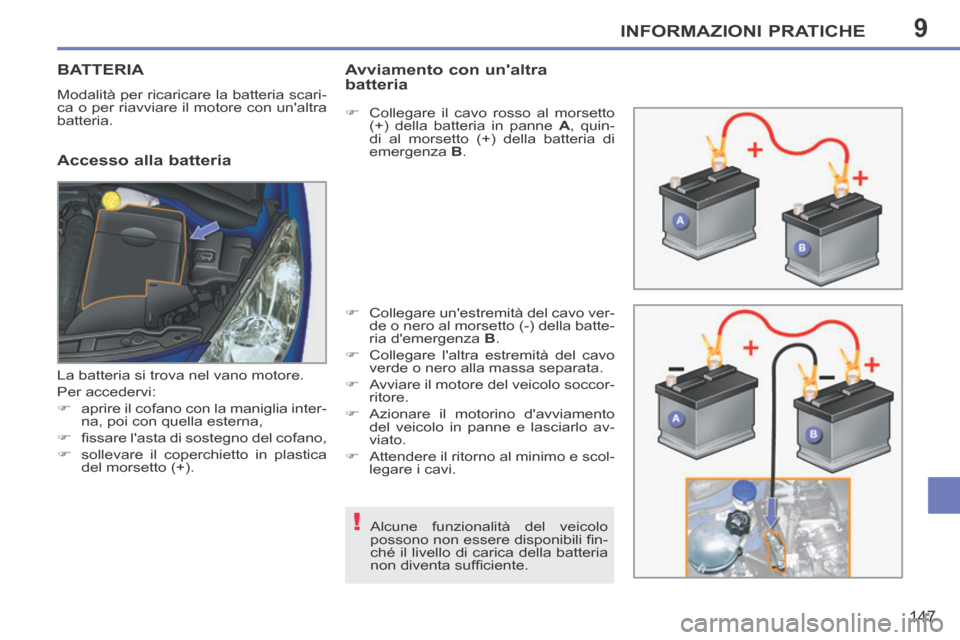

BATTERIA
Modalità per ricaricare la batteria scari-
ca o per riavviare il motore con un'altra
batteria.
Accesso alla batteria
Avviamento con un'altra batteria
 Collegare il cavo rosso al morsetto (+) della batteria in panne A , quin-
di al morsetto (+) della batteria di
emergenza B .
 Collegare un'estremità del cavo ver- de o nero al morsetto (-) della batte-
ria d'emergenza B .
 Collegare l'altra estremità del cavo verde o nero alla massa separata.
 Avviare il motore del veicolo soccor- ritore.
 Azionare il motorino d'avviamento del veicolo in panne e lasciarlo av-
viato.
 Attendere il ritorno al minimo e scol- legare i cavi.
La batteria si trova nel vano motore.
Per accedervi:
 aprire il cofano con la maniglia inter-
na, poi con quella esterna,
 fi ssare l'asta di sostegno del cofano,
 sollevare il coperchietto in plastica del morsetto (+).
Alcune funzionalità del veicolo
possono non essere disponibili fi n-
ché il livello di carica della batteria
non diventa suffi ciente.

9
!
i
INFORMAZIONI PRATICHE
148
207cc_it_Chap09_Info pratiques_ed01-2014
Non ricaricare le batterie senza
aver scollegato i morsetti.
Non scollegare i morsetti quando il
motore è avviato.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
gettate con i rifi uti domestici.
Consegnare le pile e le batterie
esaurite ad un punto di raccolta
specializzato.

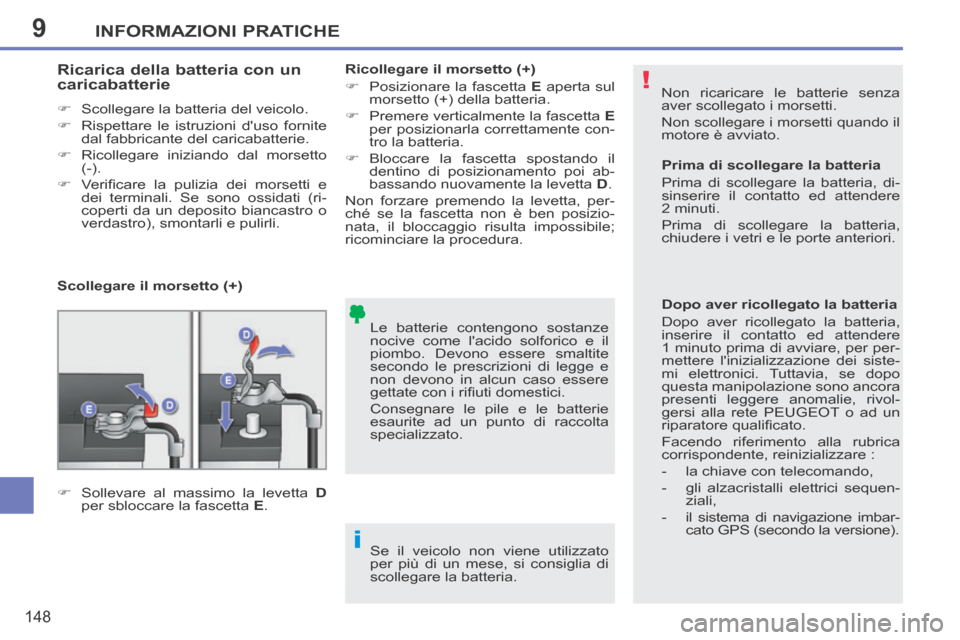

Ricarica della batteria con un caricabatterie
 Scollegare la batteria del veicolo.
 Rispettare le istruzioni d'uso fornite dal fabbricante del caricabatterie.
 Ricollegare iniziando dal morsetto (-).
 Verifi care la pulizia dei morsetti e dei terminali. Se sono ossidati (ri-
coperti da un deposito biancastro o
verdastro), smontarli e pulirli.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria. Prima di scollegare la batteria
Prima di scollegare la batteria, di-
sinserire il contatto ed attendere
2 minuti.
Prima di scollegare la batteria,
chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria,
inserire il contatto ed attendere
1 minuto prima di avviare, per per-
mettere l'inizializzazione dei siste-
mi elettronici. Tuttavia, se dopo
questa manipolazione sono ancora
presenti leggere anomalie, rivol-
gersi alla rete PEUGEOT o ad un
riparatore qualifi cato.
Facendo riferimento alla rubrica
corrispondente, reinizializzare :
- la chiave con telecomando,
- gli alzacristalli elettrici sequen-
ziali,
- il sistema di navigazione imbar- cato GPS (secondo la versione).
Scollegare il morsetto (+)
Ricollegare il morsetto (+)
 Posizionare la fascetta
E aperta sul
morsetto (+) della batteria.
 Premere verticalmente la fascetta E
per posizionarla correttamente con-
tro la batteria.
 Bloccare la fascetta spostando il dentino di posizionamento poi ab-
bassando nuovamente la levetta D .
Non forzare premendo la levetta, per-
ché se la fascetta non è ben posizio-
nata, il bloccaggio risulta impossibile;
ricominciare la procedura.
 Sollevare al massimo la levetta D
per sbloccare la fascetta E .

9
!
i
INFORMAZIONI PRATICHE
149
207cc_it_Chap09_Info pratiques_ed01-2014
Se la batteria è scarica, il motore
non può essere avviato (vedi relati-
vo paragrafo).
Se si è iniziata una manovra del
tetto questa verrà terminata, ma
non si potrà dare inizio ad un nuo-
vo ciclo.
MODALITÀ ECONOMIA
D'ENERGIA
Sistema che gestisce la durata di utiliz-
zo di alcune funzioni per preservare un
livello di carica della batteria suffi ciente.
Dopo l'arresto del motore, si possono
ancora utilizzare delle funzioni come
l'autoradio, i tergicristalli, i fari anabba-
glianti, la plafoniera, ecc. per una durata
massima totale di trenta minuti.
Disattivazione della modalità
Queste funzioni verranno riattivate au-
tomaticamente quando si riutilizzerà il
veicolo.
 Per tornare all'utilizzo immediato di
queste funzioni, riavviare il motore e
lasciarlo avviato per alcuni istanti.
Il tempo di cui si dispone sarà allora il dop-
pio del tempo di funzionamento del moto-
re. Tuttavia, questo tempo sarà sempre
compreso tra cinque e trenta minuti.
Attivazione della modalità
Una volta trascorsi questi trenta minu-
ti, sul display multifunzione appare un
messaggio di attivazione della modalità
economia e le funzioni attive vengono
messe in stand-by.
SOSTITUZIONE DI UNA
SPAZZOLA DEL TERGICRISTALLO
Modo operativo per sostituire una spaz-
zola tergicristallo usata con una spaz-
zola nuova, senza attrezzi.
Smontaggio di una spazzola anteriore
 Sollevare il relativo braccio.
 Sganciare la spazzola e rimuoverla.
Rimontaggio di una spazzola anteriore
 Verifi care le dimensioni della spaz- zola. La spazzola più corta deve es-
sere montata in corrispondenza del
lato passeggero.
 Sistemare la nuova spazzola ed agganciarla.
 Ripiegare il braccio con precauzione.
MODALITÀ ALLEGGERIMENTO
ELETTRICO
Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia re-
stante nella batteria.
Quando il veicolo è in marcia, questa mo-
dalità disattiva temporaneamente alcune
funzioni, come l'aria condizionata, lo sbri-
namento del lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.

9
i
INFORMAZIONI PRATICHE
150
207cc_it_Chap09_Info pratiques_ed01-2014

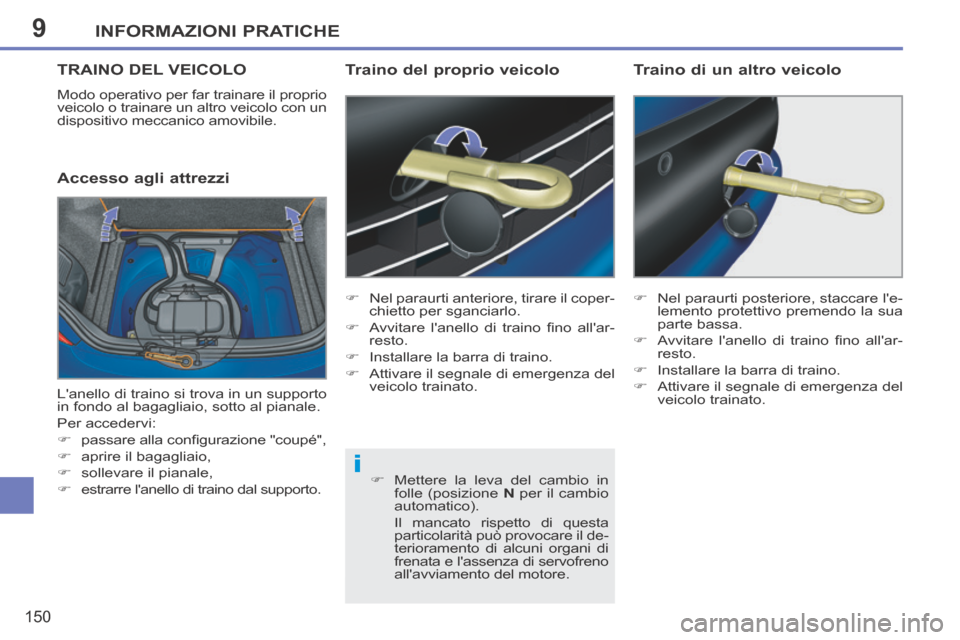

TRAINO DEL VEICOLO
Modo operativo per far trainare il proprio
veicolo o trainare un altro veicolo con un
dispositivo meccanico amovibile.
Accesso agli attrezzi
Traino del proprio veicolo
 Nel paraurti anteriore, tirare il coper-chietto per sganciarlo.
 Avvitare l'anello di traino fi no all'ar- resto.
 Installare la barra di traino.
 Attivare il segnale di emergenza del veicolo trainato.  Nel paraurti posteriore, staccare l'e-
lemento protettivo premendo la sua
parte bassa.
 Avvitare l'anello di traino fi no all'ar- resto.
 Installare la barra di traino.
 Attivare il segnale di emergenza del veicolo trainato.
Traino di un altro veicolo
L'anello di traino si trova in un supporto
in fondo al bagagliaio, sotto al pianale.
Per accedervi:
 passare alla confi gurazione "coupé",
 aprire il bagagliaio,
 sollevare il pianale,
 estrarre l'anello di traino dal supporto.  Mettere la leva del cambio in
folle (posizione N per il cambio
automatico).
Il mancato rispetto di questa particolarità può provocare il de-
terioramento di alcuni organi di
frenata e l'assenza di servofreno
all'avviamento del motore.
