Page 257 of 313

Autóápolás255
SzámÁramkör17Sebességváltó vezérlő‐
egység18Hátsó ablakfűtés19Első elektromos ablakemelők20Hátsó elektromos ablake‐
melők21Hátsó elektromos rendszer22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fény‐
szóró (Xenon)25Bal oldali tompított fényszóró (Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Stop-start rendszer29Elektromos rögzítőfék30ABS31Adaptív sebességtartó auto‐
matika32LégzsákSzámÁramkör33Adaptív első világítás, auto‐
matikus fényszóróvezérlés34Kipufogógáz visszavezetés35Külső visszapillantó tükör,
esőérzékelő36Hőmérséklet-szabályozás37Tankszellőztető tekercs38Vákuumszivattyú39Központi vezérlőegység40Szélvédőmosó rendszer,
hátsó ablakmosó rendszer41Jobb oldali távolsági fény‐
szóró (Halogén)42Hűtőventilátor43Ablaktörlő44Ablaktörlő45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyúSzámÁramkör50Fényszóró-magasság beál‐
lítás, adaptív első világítás51Hűtőrács-lezárás52Kiegészítő fűtés, dízelmotor53Sebességváltó vezérlő‐
egység, motor vezérlőegység54Vákuumszivattyú, műszer‐
csoport, fűtés szellőzés,
légkondicionáló rendszer
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Page 258 of 313
256AutóápolásMűszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.
SzámÁramkör1Sebességtartó automatika,
sebességkorlátozó, adaptív
sebességtartó automatika,
kormánykerék kapcsolók2Külső világítás, karosszéria
vezérlőegység3Külső világítás, karosszéria
vezérlőegység4Infotainment rendszer5Infotainment rendszer,
műszerfal

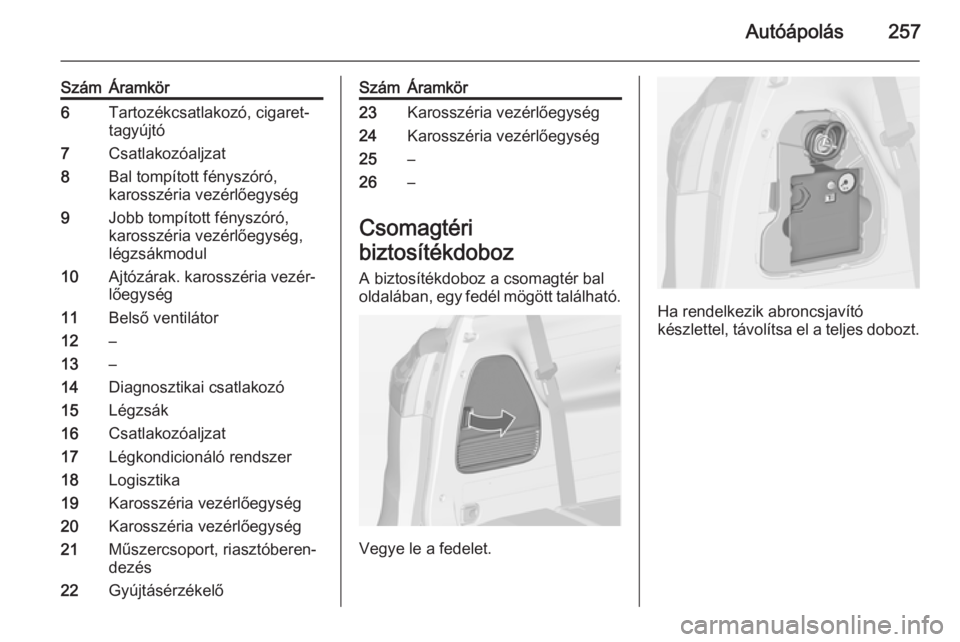

Page 259 of 313
Autóápolás257
SzámÁramkör6Tartozékcsatlakozó, cigaret‐
tagyújtó7Csatlakozóaljzat8Bal tompított fényszóró,
karosszéria vezérlőegység9Jobb tompított fényszóró,
karosszéria vezérlőegység,
légzsákmodul10Ajtózárak. karosszéria vezér‐
lőegység11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák16Csatlakozóaljzat17Légkondicionáló rendszer18Logisztika19Karosszéria vezérlőegység20Karosszéria vezérlőegység21Műszercsoport, riasztóberen‐
dezés22GyújtásérzékelőSzámÁramkör23Karosszéria vezérlőegység24Karosszéria vezérlőegység25–26–
Csomagtéri
biztosítékdoboz
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.
Ha rendelkezik abroncsjavító
készlettel, távolítsa el a teljes dobozt.

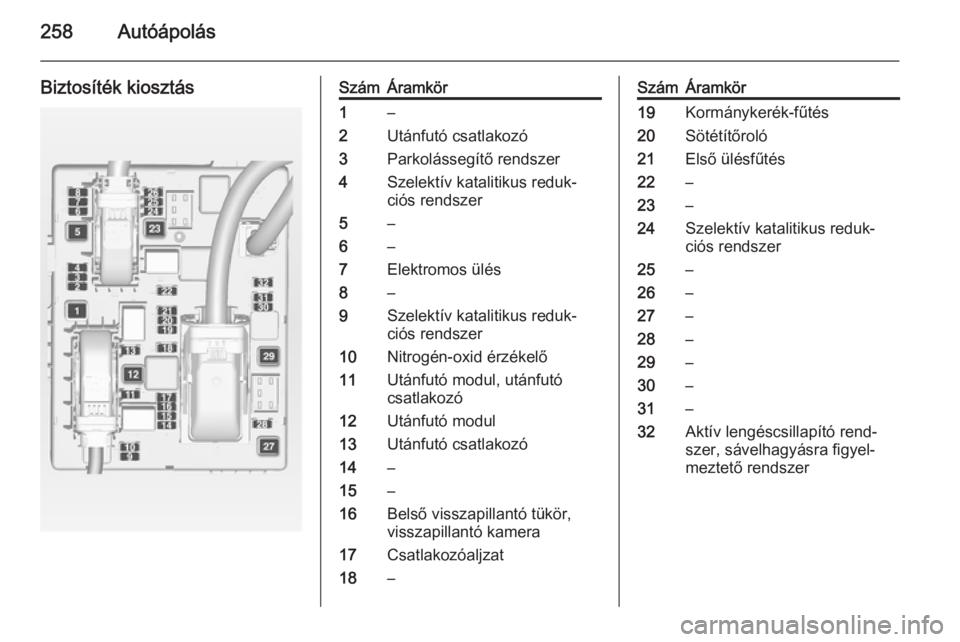

Page 260 of 313
258Autóápolás
Biztosíték kiosztásSzámÁramkör1–2Utánfutó csatlakozó3Parkolássegítő rendszer4Szelektív katalitikus reduk‐
ciós rendszer5–6–7Elektromos ülés8–9Szelektív katalitikus reduk‐
ciós rendszer10Nitrogén-oxid érzékelő11Utánfutó modul, utánfutó
csatlakozó12Utánfutó modul13Utánfutó csatlakozó14–15–16Belső visszapillantó tükör,
visszapillantó kamera17Csatlakozóaljzat18–SzámÁramkör19Kormánykerék-fűtés20Sötétítőroló21Első ülésfűtés22–23–24Szelektív katalitikus reduk‐
ciós rendszer25–26–27–28–29–30–31–32Aktív lengéscsillapító rend‐
szer, sávelhagyásra figyel‐
meztető rendszer
Page 261 of 313

Autóápolás259Szerszámkészlet
Szerszámok
Egyes szerszámok, a vonószem és
(csak pótkerékkel rendelkező
gépkocsiknál) a járműemelő eszköz a
hátsó tárolóhelyen, a csomagtér
padlóban vannak.
Nyissa ki a fedelet a csomagtérajtó
elején.
Kerekek és
gumiabroncsok
A gumiabroncsok és akeréktárcsák állapota
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles
szegélyekre történő felhajtás rejtett
gumiabroncs- és keréktárcsa-
sérülést okozhat. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Vizsgálja meg rendszeresen a
gumiabroncsokat sérüléseket
keresve. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok A téli gumiabroncsok használata
7 °C hőmérséklet alatt növeli a
biztonságot, ezért lehetőleg az
összes kerékre szereljen téli
gumiabroncsot.Országtól függő szabályozásnak
megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
Gumiabroncs
megjelölések Pl.: 215/60 R 16 95 H215=gumiabroncs szélessége
mm-ben60=oldalfalmagasság (a
magasság és szélesség
aránya %-ban)R=szálszerkezet: RadiálRF=típus: RunFlat (defekttűrő)16=keréktárcsa átmérője
hüvelykben95=teherbírási index, pl. a 95-ös
szám 690 kg-nak felel megH=sebességindex
Sebességindex:
Q=160 km/h-igS=180 km/h-igT=190 km/h-igH=210 km/h-igV=240 km/h-igW=270 km/h-ig

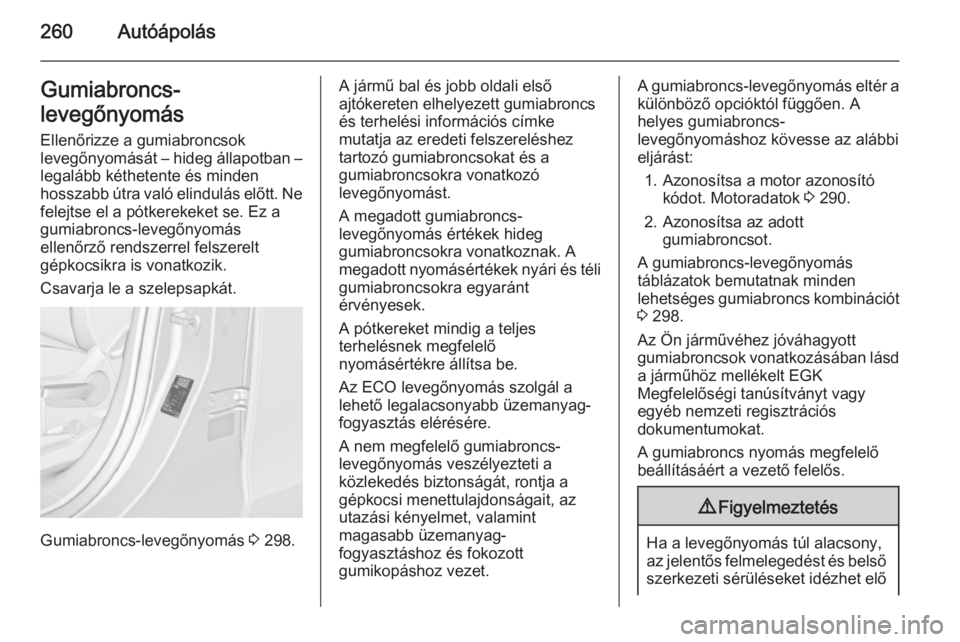

Page 262 of 313

260AutóápolásGumiabroncs-
levegőnyomás Ellenőrizze a gumiabroncsok
levegőnyomását – hideg állapotban – legalább kéthetente és minden
hosszabb útra való elindulás előtt. Ne
felejtse el a pótkerekeket se. Ez a
gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsikra is vonatkozik.
Csavarja le a szelepsapkát.
Gumiabroncs-levegőnyomás 3 298.
A jármű bal és jobb oldali első
ajtókereten elhelyezett gumiabroncs
és terhelési információs címke
mutatja az eredeti felszereléshez
tartozó gumiabroncsokat és a
gumiabroncsokra vonatkozó
levegőnyomást.
A megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak. A
megadott nyomásértékek nyári és téli gumiabroncsokra egyaránt
érvényesek.
A pótkereket mindig a teljes
terhelésnek megfelelő
nyomásértékre állítsa be.
Az ECO levegőnyomás szolgál a
lehető legalacsonyabb üzemanyag-
fogyasztás elérésére.
A nem megfelelő gumiabroncs-
levegőnyomás veszélyezteti a
közlekedés biztonságát, rontja a
gépkocsi menettulajdonságait, az
utazási kényelmet, valamint
magasabb üzemanyag-
fogyasztáshoz és fokozott
gumikopáshoz vezet.A gumiabroncs-levegőnyomás eltér a
különböző opcióktól függően. A
helyes gumiabroncs-
levegőnyomáshoz kövesse az alábbi
eljárást:
1. Azonosítsa a motor azonosító kódot. Motoradatok 3 290.
2. Azonosítsa az adott gumiabroncsot.
A gumiabroncs-levegőnyomás
táblázatok bemutatnak minden
lehetséges gumiabroncs kombinációt 3 298.
Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában lásd
a járműhöz mellékelt EGK
Megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.9 Figyelmeztetés
Ha a levegőnyomás túl alacsony,
az jelentős felmelegedést és belső
szerkezeti sérüléseket idézhet elő

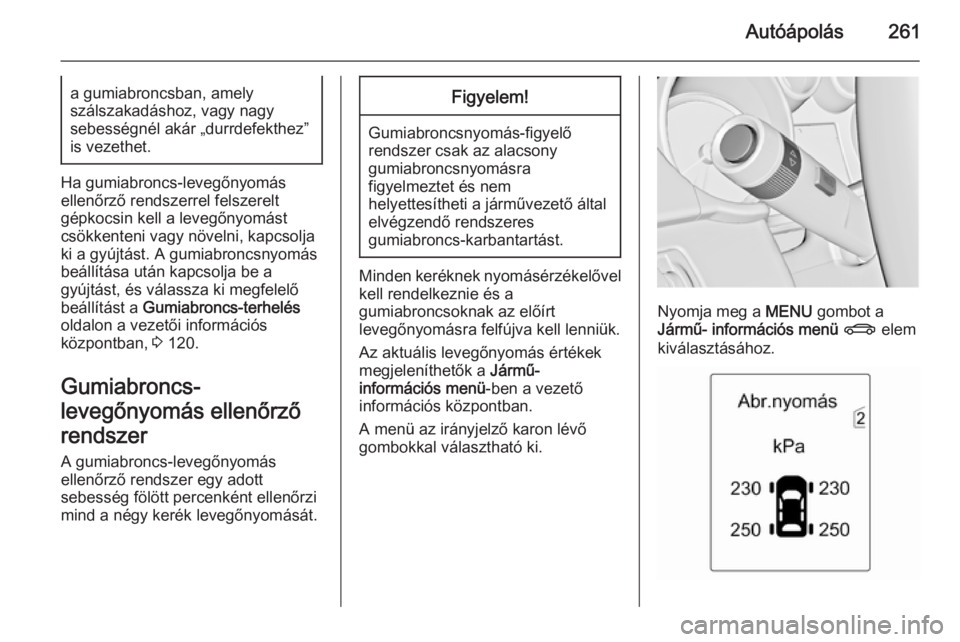

Page 263 of 313

Autóápolás261a gumiabroncsban, amely
szálszakadáshoz, vagy nagy
sebességnél akár „durrdefekthez”
is vezethet.
Ha gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsin kell a levegőnyomást
csökkenteni vagy növelni, kapcsolja
ki a gyújtást. A gumiabroncsnyomás
beállítása után kapcsolja be a
gyújtást, és válassza ki megfelelő
beállítást a Gumiabroncs-terhelés
oldalon a vezetői információs
központban, 3 120.
Gumiabroncs-
levegőnyomás ellenőrző
rendszer
A gumiabroncs-levegőnyomás
ellenőrző rendszer egy adott
sebesség fölött percenként ellenőrzi
mind a négy kerék levegőnyomását.
Figyelem!
Gumiabroncsnyomás-figyelő
rendszer csak az alacsony
gumiabroncsnyomásra
figyelmeztet és nem
helyettesítheti a járművezető által
elvégzendő rendszeres
gumiabroncs-karbantartást.
Minden keréknek nyomásérzékelővel kell rendelkeznie és a
gumiabroncsoknak az előírt
levegőnyomásra felfújva kell lenniük.
Az aktuális levegőnyomás értékek
megjeleníthetők a Jármű-
információs menü -ben a vezető
információs központban.
A menü az irányjelző karon lévő
gombokkal választható ki.
Nyomja meg a MENU gombot a
Jármű- információs menü X elem
kiválasztásához.

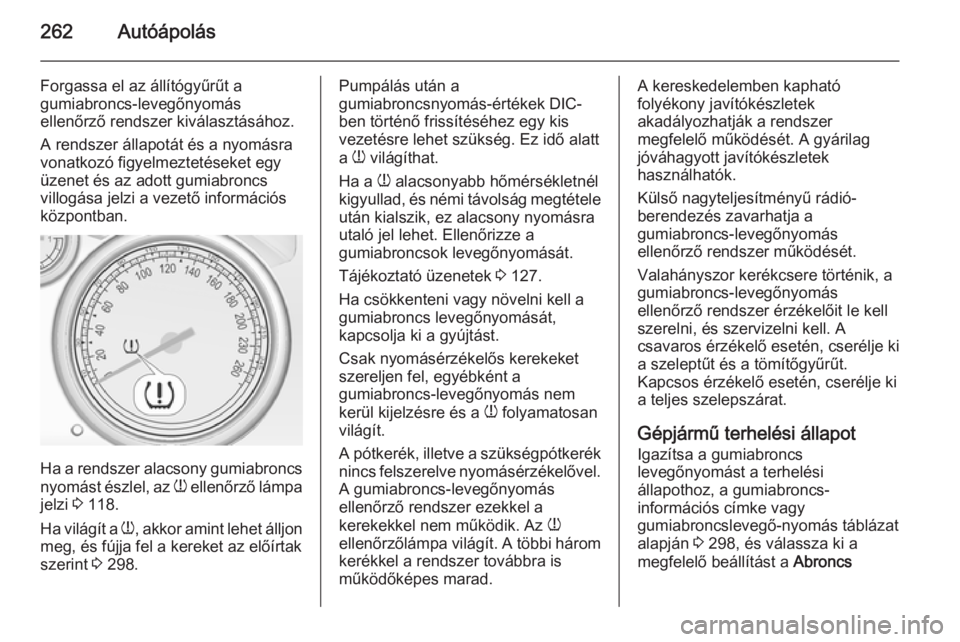

Page 264 of 313

262Autóápolás
Forgassa el az állítógyűrűt a
gumiabroncs-levegőnyomás
ellenőrző rendszer kiválasztásához.
A rendszer állapotát és a nyomásra vonatkozó figyelmeztetéseket egy
üzenet és az adott gumiabroncs
villogása jelzi a vezető információs
központban.
Ha a rendszer alacsony gumiabroncs
nyomást észlel, az w ellenőrző lámpa
jelzi 3 118.
Ha világít a w, akkor amint lehet álljon
meg, és fújja fel a kereket az előírtak
szerint 3 298.
Pumpálás után a
gumiabroncsnyomás-értékek DIC-
ben történő frissítéséhez egy kis
vezetésre lehet szükség. Ez idő alatt
a w világíthat.
Ha a w alacsonyabb hőmérsékletnél
kigyullad, és némi távolság megtétele
után kialszik, ez alacsony nyomásra
utaló jel lehet. Ellenőrizze a
gumiabroncsok levegőnyomását.
Tájékoztató üzenetek 3 127.
Ha csökkenteni vagy növelni kell a
gumiabroncs levegőnyomását,
kapcsolja ki a gyújtást.
Csak nyomásérzékelős kerekeket
szereljen fel, egyébként a
gumiabroncs-levegőnyomás nem
kerül kijelzésre és a w folyamatosan
világít.
A pótkerék, illetve a szükségpótkerék
nincs felszerelve nyomásérzékelővel. A gumiabroncs-levegőnyomás
ellenőrző rendszer ezekkel a
kerekekkel nem működik. Az w
ellenőrzőlámpa világít. A többi három
kerékkel a rendszer továbbra is
működőképes marad.A kereskedelemben kapható
folyékony javítókészletek
akadályozhatják a rendszer
megfelelő működését. A gyárilag
jóváhagyott javítókészletek
használhatók.
Külső nagyteljesítményű rádió-
berendezés zavarhatja a
gumiabroncs-levegőnyomás
ellenőrző rendszer működését.
Valahányszor kerékcsere történik, a
gumiabroncs-levegőnyomás
ellenőrző rendszer érzékelőit le kell
szerelni, és szervizelni kell. A
csavaros érzékelő esetén, cserélje ki
a szeleptűt és a tömítőgyűrűt.
Kapcsos érzékelő esetén, cserélje ki a teljes szelepszárat.
Gépjármű terhelési állapot Igazítsa a gumiabroncs
levegőnyomást a terhelési
állapothoz, a gumiabroncs-
információs címke vagy
gumiabroncslevegő-nyomás táblázat
alapján 3 298, és válassza ki a
megfelelő beállítást a Abroncs
