2014 OPEL ZAFIRA C Kezelési útmutató (in Hungarian)

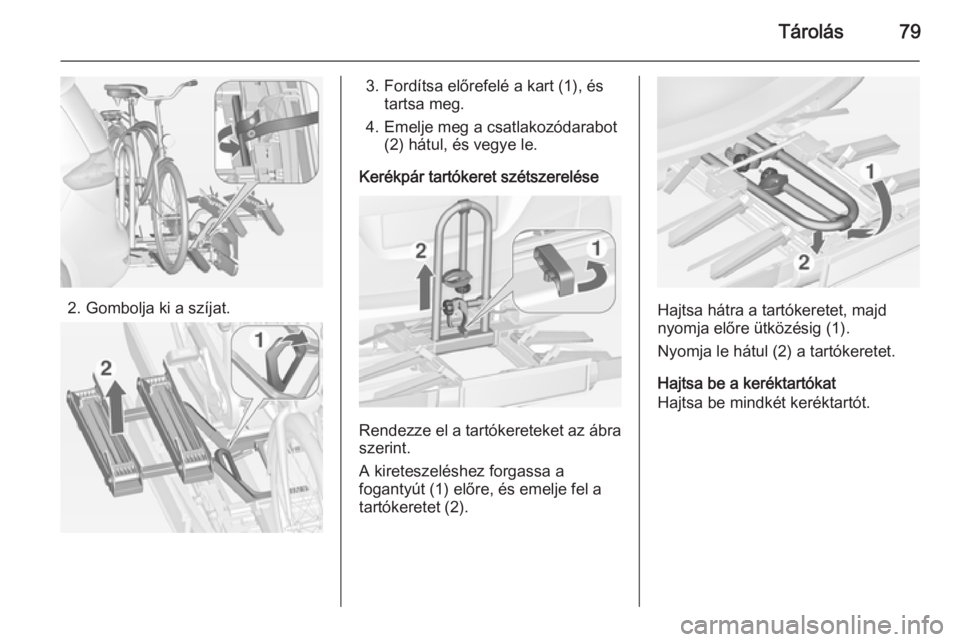

Tárolás79
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart (1), éstartsa meg.
4. Emelje meg a csatlakozódarabot (2) hátul, és vegye le.
Kerékpár tartókeret szétszerelése
Rendezze el a tartókereteket az ábra szerint.
A kireteszeléshez forgassa a
fogantyút (1) előre, és emelje fel a
tartókeretet (2).
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig (1).
Nyomja le hátul (2) a tartókeretet.
Hajtsa be a keréktartókat
Hajtsa be mindkét keréktartót.

80Tárolás
Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges.
Hajtsa be a hátsó lámpákat
Forgassa be mindkét hátsó lámpát.
Hajtsa be a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa előre.
A hátsó szállítórendszer
visszahajtásaFigyelem!
Ügyeljen rá, hogy minden
felhajtható alkatrész, például a
kerékvájatok és rögzítő keretek,
megfelelően el legyenek rakva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a hátsó
szállítórendszert, és nyomja a
lökhárítóba, amíg bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.

Tárolás81Csomagtér
A harmadik sor ülései külön-külön
lehajthatók a jármű padlójára. A
második sor üléseinek háttámlái
külön-külön lehajthatók. Ezen kívül az
utasülés háttámlája is lehajtható.
Egy teljesen lapos rakodási terület hozható létre, ha az összes hátsó
ülés és háttámla, valamint az
utasülés háttámlája lehajtásra kerül.
A rakodástól függően, egy-egy ülés
vagy háttámla külön is lehajtható.
Hátsó padlórekesz-fedél 3 86.9 Figyelmeztetés
Amikor az ülések vagy háttámlák
beállítását vagy lehajtását hajtja végre, a kezét és lábát tartsa távol a mozgási területtől.
Soha ne tároljon semmilyen
tárgyat az ülések alatt.
Csak bekapcsolt ülésekkel és
háttámlával vezessen.
Figyelem!
Az ülések felállítása vagy
lehajtása előtt, minden összetevőt el kell távolítani az oldalsínekből
és a rögzítőszemekből.
A rögzítőszemeknek tárolási
helyzetben kell lenniük.
A harmadik sor üléseinek
lehajtása ■ Nyomja le a fejtámaszt a retesz megnyomásával 3 38.
■ Helyezze be a biztonsági öv
zárnyelvét mindkét oldalon az övre
szerelt zsebbe.

82Tárolás
■Húzza meg az alsó pántot és ezzel
egyidőben lendítse előre a
háttámlát, amíg az ülés a jármű
padlójába ereszkedik.
■ Szerelje be a belső padlószőnyeget
3 86 és a csomagtér burkolatát
3 84, ha szükséges.
Az ülések felállítása
Húzza fel az ülést a felső pántnál
fogva, hajtsa ki azt, és hagyja az ülést függőleges helyzetbe állni.
A második sor ülései
háttámláinak lehajtása ■ Szükség esetén távolítsa el a csomagtérfedelet 3 84.
■ Nyomja le a fejtámaszokat a retesz
megnyomásával 3 38.
■ Mozgassa az első utasülést olyan helyzetbe, hogy az ne érintkezzen
a lehajtott háttámlák
fejtámaszaival.
■ Húzza meg a pántot és hajtsa le a háttámlát az üléspárnára.
Figyelem!
■ Ne hajtsa le a külsőüléstámlákat, miközben az
ülések kagyló helyzetben
vannak 3 46.
■ Ne húzza meg a könnyű beszállás funkció kioldókarját,
amikor a háttámla le van hajtva.
Az ülések megsérülhetnének.
■ Vagy húzza meg a pántot és állítsa
a háttámlát függőleges helyzetbe,
rakodási pozícióként.
9 Figyelmeztetés
A háttámla függőleges állását
csak sok csomag esetén
használja, és ne általános ülési
helyzetként.

Tárolás83
A háttámla felhajtása
Emelje a háttámlát függőleges
helyzetbe. Állítsa be a döntést a pánt meghúzásával.
Ellenőrizze, hogy minden pozíció
megfelelően be van reteszelve.
9 Figyelmeztetés
Csak akkor vezesse a gépkocsit,
ha az üléstámlák megfelelően
rögzítve vannak. Ellenkező
esetben erős fékezéskor vagy
ütközéskor személyi sérülés
következhet be, illetve a rakomány vagy a gépkocsi károsodhat.
Az első utasülés háttámlájának
lehajtása
Ha a járművön az első utasülést
kioldó mechanizmus van, az ülés
háttámlája vízszintes helyzetbe
hajtható le, pl. nagyon hosszú tárgyak
szállításához.
■ Nyomja le a fejtámaszt a retesz megnyomásával 3 38.
■ Mozgassa az első utasülést olyan helyzetbe, hogy a fejtámasz ne
érjen hozzá a műszerfalhoz.
■ Húzza meg a kart és hajtsa le az ülés háttámláját, majd engedje el a
kart. A háttámla két helyzetbe
állítható a vízszintes helyzet előtt.
Hallható kattanással rögzítse a háttámlát.
A háttámla felhajtása ■ Húzza meg a kart és hajtsa fel a háttámlát a kívánt üléspozícióba,
majd engedje el a kart. Hallható
kattanással rögzítse a háttámlát.
■ Állítsa be az ülést és a fejtámaszt.
Hátsó tárolóhelyek
A csomagtér mindkét oldalán
tárolópolcok találhatók.

84Tárolás
A nyitáshoz, oldja ki és távolítsa el az
oldalborításban lévő fedelet.
Tárolás a padlóban
A harmadik üléssor nélküli verzión a
padlóburkolat alatt tárolórekeszek
találhatók. A nyitáshoz emelje fel a
burkolatot.
Csomagtérfedél Ne helyezzen nehéz vagy hegyes,éles tárgyakat a csomagtérredőnyre.
A csomagtérfedél működtetése előtt,
helyezze be a biztonsági öv
zárnyelvét mindkét oldalon az övre
szerelt zsebbe.
Zárás
A fogantyú segítségével húzza a
csomagtérredőnyt a gépkocsi hátulja
felé, és akassza be az oldalsó
tartókba.

Tárolás85
Nyitás
Akassza ki a csomagtérredőnyt az
oldalsó tartókból. Tartsa meg a
fedelet és a vezetőt, amíg az teljesen feltekeredik.
Kiszerelés
Nyissa ki a csomagtérrolót.
Húzza fel a kioldókart és tartsa.
Emelje meg a csomagtérrolót a jobb
oldalán és vegye ki a tartókból.
Tárolás a csomagtérben
Ha a csomagtérfedelet nem
használja, tárolja azt a jármű padlóján lévő tárolórekeszben.
Nyissa ki csomagtérajtó előtti
tárolórekesz fedelét.
Illessze be a fedelet a felső részével
lefelé és a kioldókarral balra az
adapterbe a tárolórekesz jobb
oldalán.

86Tárolás
Rögzítse a csomagtérfedelet a
tárolórekeszben a Velcro
ragasztószalaggal.
Beszerelés Helyezze be a csomagtérroló bal
oldalát a tartóba, húzza fel a
kioldókart és tartsa így, helyezze be a
csomagtérroló jobb oldalát a tartóba
és rögzítse.
Hátsó padlórekesz-fedél PadlóburkolatA harmadik üléssor nélküli verziókon
a padlóburkolat alatt tárolórekeszek
találhatók. A kinyitáshoz emelje fel a
burkolatot és hajtsa fel azt a hátsó
ülések mögé.
Belső védőszőnyeg
A belső védőszőnyeg a csomagtér
burkoló és védő szőnyege, ami akkor használatos, amikor az összes ülés
vagy egyes ülések lehajtott
állapotban van(nak).
A szőnyeg összehajtásával és
kiterítésével számos egyedi
alkalmazás válik lehetővé.
A belső védőszőnyeg két verzióban elérhető:
■ Standard védőszőnyeg , ami lefedi
a csomagtérajtó és a második
üléssor közötti területet, amikor a
harmadik üléssor, vagy abból egy
ülés le van hajtva.
■ Flexibilis burkolat belső
védőszőnyeg egy dupla méretű
standard védőszőnyeg, amit egy
villámzár tart össze. A szőnyeg
teljesen lefedi a csomagteret,
amikor az összes ülés vagy egyesülések a harmadik vagy a második
üléssorban lehajtott állapotban
van(nak).
A védőszőnyeg hosszirányban 4
részre (standard), illetve 8 részre
(flexibilis burkolat) hajtható egy
központi villámzárral és átlósan
további 4 részre hajtható.
A következőkben a szőnyegek
néhány felhasználási területe kerül
bemutatásra.
A szőnyeg összehajtása vagy
kibontása előtt minden alkatrészt el
kell távolítani az oldalsínekről és a
