Page 233 of 313

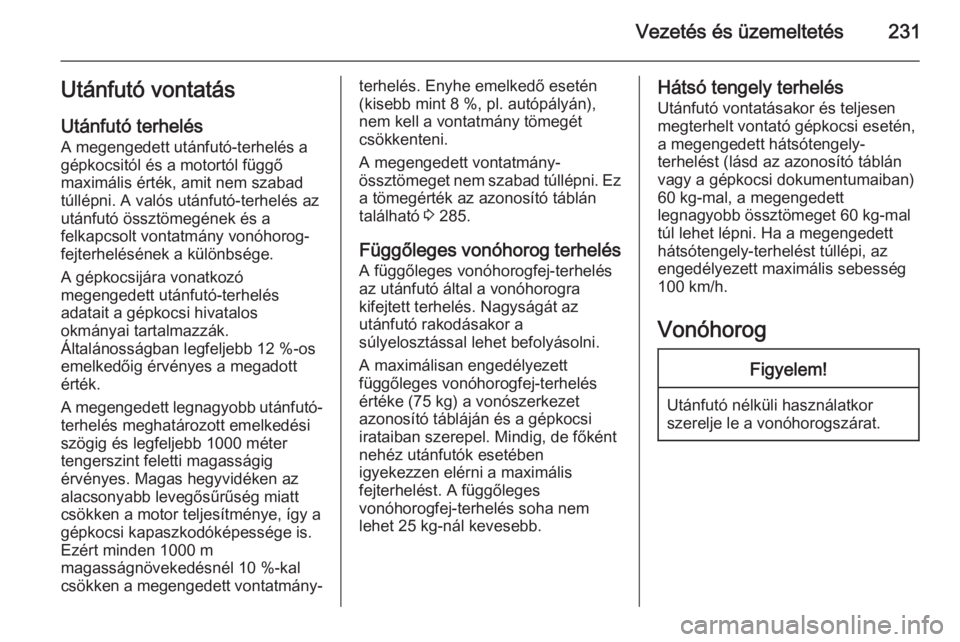

Vezetés és üzemeltetés231Utánfutó vontatás
Utánfutó terhelés A megengedett utánfutó-terhelés a
gépkocsitól és a motortól függő
maximális érték, amit nem szabad
túllépni. A valós utánfutó-terhelés az
utánfutó össztömegének és a
felkapcsolt vontatmány vonóhorog-
fejterhelésének a különbsége.
A gépkocsijára vonatkozó
megengedett utánfutó-terhelés
adatait a gépkocsi hivatalos
okmányai tartalmazzák.
Általánosságban legfeljebb 12 %-os
emelkedőig érvényes a megadott érték.
A megengedett legnagyobb utánfutó-
terhelés meghatározott emelkedési
szögig és legfeljebb 1000 méter
tengerszint feletti magasságig
érvényes. Magas hegyvidéken az
alacsonyabb levegősűrűség miatt
csökken a motor teljesítménye, így a
gépkocsi kapaszkodóképessége is.
Ezért minden 1000 m
magasságnövekedésnél 10 %-kal
csökken a megengedett vontatmány-terhelés. Enyhe emelkedő esetén
(kisebb mint 8 %, pl. autópályán), nem kell a vontatmány tömegét
csökkenteni.
A megengedett vontatmány-
össztömeget nem szabad túllépni. Ez
a tömegérték az azonosító táblán
található 3 285.
Függőleges vonóhorog terhelés A függőleges vonóhorogfej-terhelésaz utánfutó által a vonóhorogra
kifejtett terhelés. Nagyságát az
utánfutó rakodásakor a
súlyelosztással lehet befolyásolni.
A maximálisan engedélyezett
függőleges vonóhorogfej-terhelés
értéke (75 kg) a vonószerkezet
azonosító tábláján és a gépkocsi irataiban szerepel. Mindig, de főként
nehéz utánfutók esetében
igyekezzen elérni a maximális
fejterhelést. A függőleges
vonóhorogfej-terhelés soha nem
lehet 25 kg-nál kevesebb.Hátsó tengely terhelés
Utánfutó vontatásakor és teljesen
megterhelt vontató gépkocsi esetén,
a megengedett hátsótengely-
terhelést (lásd az azonosító táblán
vagy a gépkocsi dokumentumaiban) 60 kg-mal, a megengedett
legnagyobb össztömeget 60 kg-mal
túl lehet lépni. Ha a megengedett
hátsótengely-terhelést túllépi, az
engedélyezett maximális sebesség
100 km/h.
VonóhorogFigyelem!
Utánfutó nélküli használatkor szerelje le a vonóhorogszárat.
Page 234 of 313

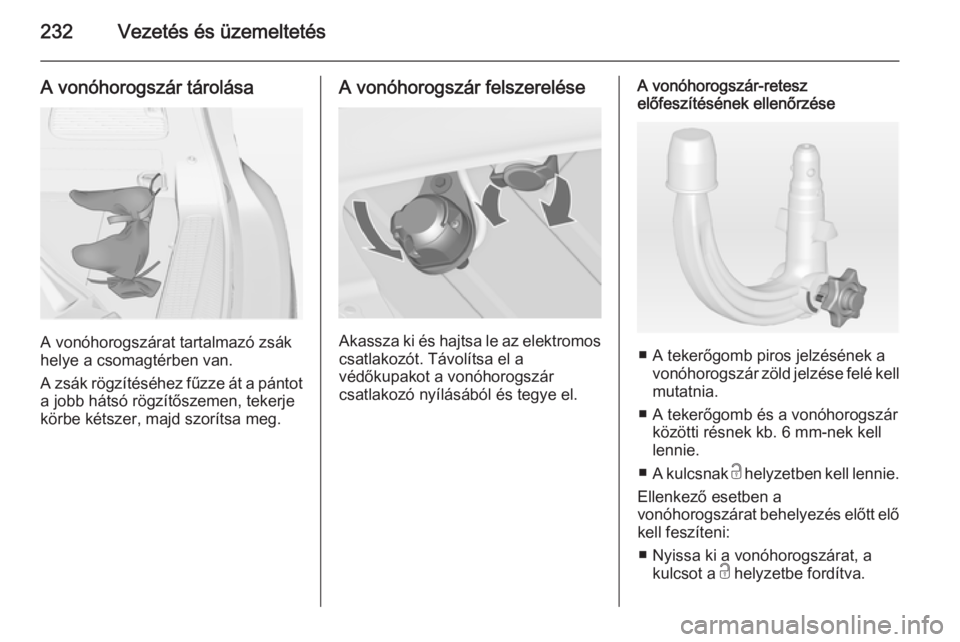

232Vezetés és üzemeltetés
A vonóhorogszár tárolása
A vonóhorogszárat tartalmazó zsák
helye a csomagtérben van.
A zsák rögzítéséhez fűzze át a pántot
a jobb hátsó rögzítőszemen, tekerje
körbe kétszer, majd szorítsa meg.
A vonóhorogszár felszerelése
Akassza ki és hajtsa le az elektromos
csatlakozót. Távolítsa el a
védőkupakot a vonóhorogszár
csatlakozó nyílásából és tegye el.
A vonóhorogszár-retesz
előfeszítésének ellenőrzése
■ A tekerőgomb piros jelzésének a
vonóhorogszár zöld jelzése felé kell
mutatnia.
■ A tekerőgomb és a vonóhorogszár közötti résnek kb. 6 mm-nek kell
lennie.
■ A kulcsnak c helyzetben kell lennie.
Ellenkező esetben a
vonóhorogszárat behelyezés előtt elő
kell feszíteni:
■ Nyissa ki a vonóhorogszárat, a kulcsot a c helyzetbe fordítva.
Page 235 of 313

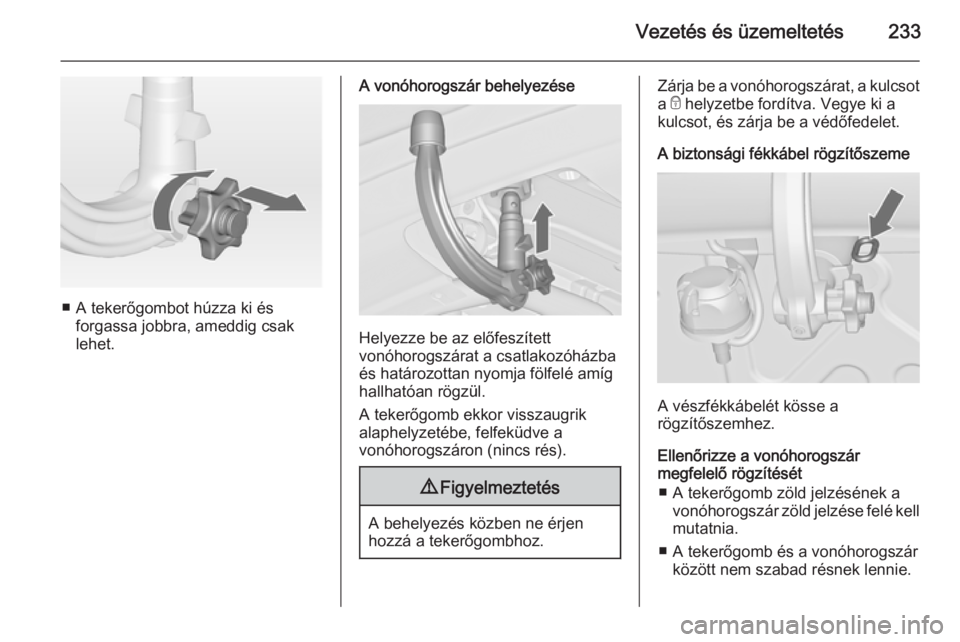

Vezetés és üzemeltetés233
■ A tekerőgombot húzza ki ésforgassa jobbra, ameddig csaklehet.
A vonóhorogszár behelyezése
Helyezze be az előfeszített
vonóhorogszárat a csatlakozóházba és határozottan nyomja fölfelé amíg
hallhatóan rögzül.
A tekerőgomb ekkor visszaugrik
alaphelyzetébe, felfeküdve a
vonóhorogszáron (nincs rés).
9 Figyelmeztetés
A behelyezés közben ne érjen
hozzá a tekerőgombhoz.
Zárja be a vonóhorogszárat, a kulcsot
a e helyzetbe fordítva. Vegye ki a
kulcsot, és zárja be a védőfedelet.
A biztonsági fékkábel rögzítőszeme
A vészfékkábelét kösse a
rögzítőszemhez.
Ellenőrizze a vonóhorogszár
megfelelő rögzítését
■ A tekerőgomb zöld jelzésének a vonóhorogszár zöld jelzése felé kell
mutatnia.
■ A tekerőgomb és a vonóhorogszár között nem szabad résnek lennie.
Page 236 of 313

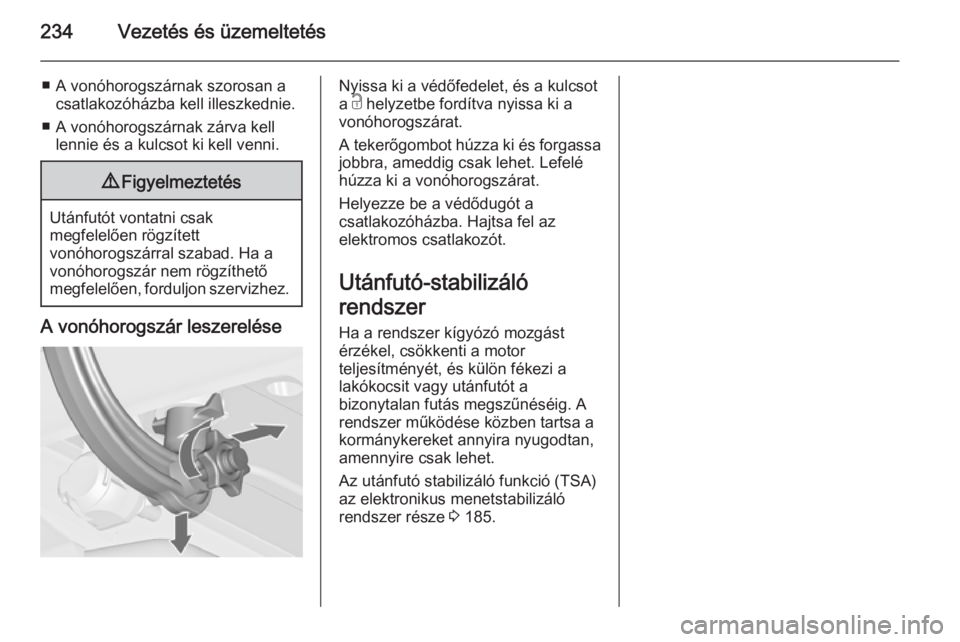

234Vezetés és üzemeltetés
■ A vonóhorogszárnak szorosan acsatlakozóházba kell illeszkednie.
■ A vonóhorogszárnak zárva kell lennie és a kulcsot ki kell venni.9 Figyelmeztetés
Utánfutót vontatni csak
megfelelően rögzített
vonóhorogszárral szabad. Ha a
vonóhorogszár nem rögzíthető
megfelelően, forduljon szervizhez.
A vonóhorogszár leszerelése
Nyissa ki a védőfedelet, és a kulcsot
a c helyzetbe fordítva nyissa ki a
vonóhorogszárat.
A tekerőgombot húzza ki és forgassa
jobbra, ameddig csak lehet. Lefelé húzza ki a vonóhorogszárat.
Helyezze be a védődugót a
csatlakozóházba. Hajtsa fel az
elektromos csatlakozót.
Utánfutó-stabilizáló
rendszer
Ha a rendszer kígyózó mozgást
érzékel, csökkenti a motor
teljesítményét, és külön fékezi a
lakókocsit vagy utánfutót a
bizonytalan futás megszűnéséig. A
rendszer működése közben tartsa a
kormánykereket annyira nyugodtan,
amennyire csak lehet.
Az utánfutó stabilizáló funkció (TSA)
az elektronikus menetstabilizáló
rendszer része 3 185.
Page 237 of 313

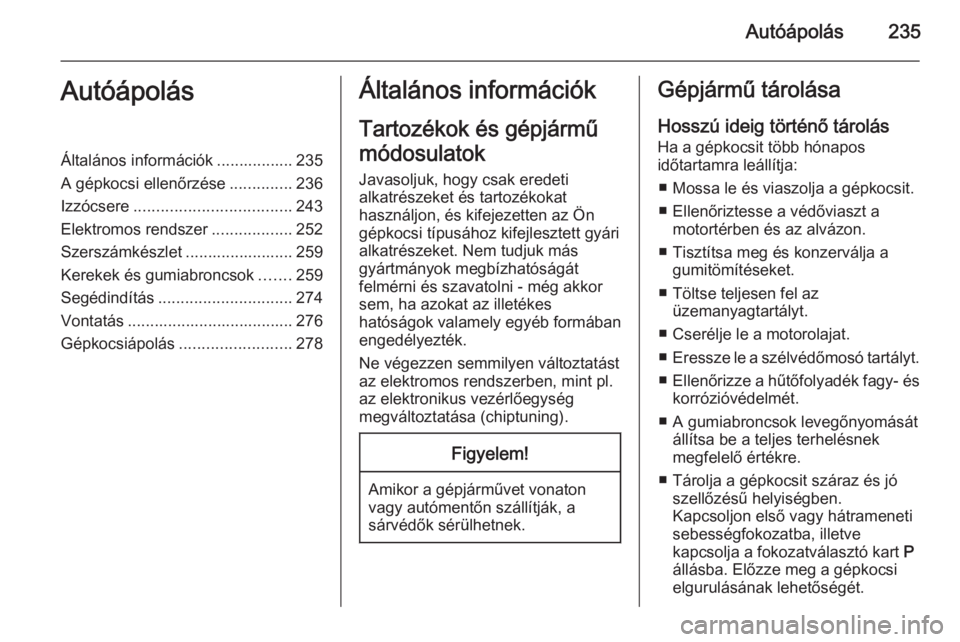

Autóápolás235AutóápolásÁltalános információk ................. 235
A gépkocsi ellenőrzése ..............236
Izzócsere ................................... 243
Elektromos rendszer ..................252
Szerszámkészlet ........................ 259
Kerekek és gumiabroncsok .......259
Segédindítás .............................. 274
Vontatás ..................................... 276
Gépkocsiápolás .........................278Általános információk
Tartozékok és gépjármű
módosulatok
Javasoljuk, hogy csak eredeti alkatrészeket és tartozékokat
használjon, és kifejezetten az Ön
gépkocsi típusához kifejlesztett gyári alkatrészeket. Nem tudjuk más
gyártmányok megbízhatóságát
felmérni és szavatolni - még akkor
sem, ha azokat az illetékes
hatóságok valamely egyéb formában
engedélyezték.
Ne végezzen semmilyen változtatást
az elektromos rendszerben, mint pl.
az elektronikus vezérlőegység
megváltoztatása (chiptuning).Figyelem!
Amikor a gépjárművet vonaton vagy autómentőn szállítják, a
sárvédők sérülhetnek.
Gépjármű tárolása
Hosszú ideig történő tárolás
Ha a gépkocsit több hónapos
időtartamra leállítja:
■ Mossa le és viaszolja a gépkocsit.
■ Ellenőriztesse a védőviaszt a motortérben és az alvázon.
■ Tisztítsa meg és konzerválja a gumitömítéseket.
■ Töltse teljesen fel az üzemanyagtartályt.
■ Cserélje le a motorolajat.
■ Eressze le a szélvédőmosó tartályt.
■ Ellenőrizze a hűtőfolyadék fagy- és
korrózióvédelmét.
■ A gumiabroncsok levegőnyomását állítsa be a teljes terhelésnek
megfelelő értékre.
■ Tárolja a gépkocsit száraz és jó szellőzésű helyiségben.
Kapcsoljon első vagy hátrameneti
sebességfokozatba, illetve
kapcsolja a fokozatválasztó kart P
állásba. Előzze meg a gépkocsi
elgurulásának lehetőségét.
Page 238 of 313

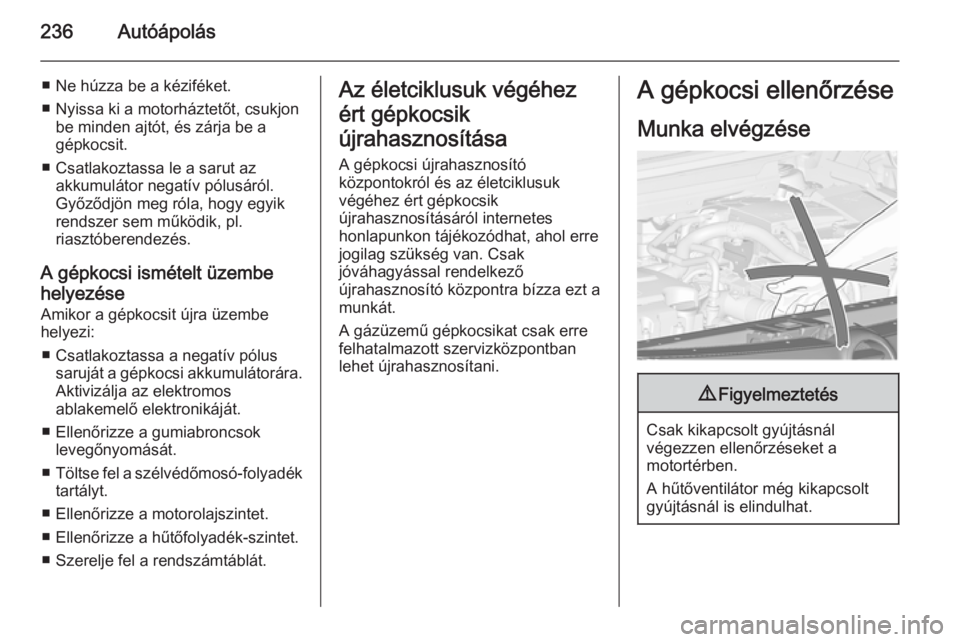

236Autóápolás
■ Ne húzza be a kéziféket.
■ Nyissa ki a motorháztetőt, csukjon be minden ajtót, és zárja be a
gépkocsit.
■ Csatlakoztassa le a sarut az akkumulátor negatív pólusáról.Győződjön meg róla, hogy egyik
rendszer sem működik, pl.
riasztóberendezés.
A gépkocsi ismételt üzembe
helyezése Amikor a gépkocsit újra üzembe
helyezi:
■ Csatlakoztassa a negatív pólus saruját a gépkocsi akkumulátorára.
Aktivizálja az elektromos
ablakemelő elektronikáját.
■ Ellenőrizze a gumiabroncsok levegőnyomását.
■ Töltse fel a szélvédőmosó-folyadék
tartályt.
■ Ellenőrizze a motorolajszintet.
■ Ellenőrizze a hűtőfolyadék-szintet.
■ Szerelje fel a rendszámtáblát.Az életciklusuk végéhez
ért gépkocsik
újrahasznosítása
A gépkocsi újrahasznosító
központokról és az életciklusuk
végéhez ért gépkocsik
újrahasznosításáról internetes
honlapunkon tájékozódhat, ahol erre
jogilag szükség van. Csak
jóváhagyással rendelkező
újrahasznosító központra bízza ezt a
munkát.
A gázüzemű gépkocsikat csak erre
felhatalmazott szervizközpontban
lehet újrahasznosítani.A gépkocsi ellenőrzése
Munka elvégzése9 Figyelmeztetés
Csak kikapcsolt gyújtásnál
végezzen ellenőrzéseket a
motortérben.
A hűtőventilátor még kikapcsolt
gyújtásnál is elindulhat.
Page 239 of 313

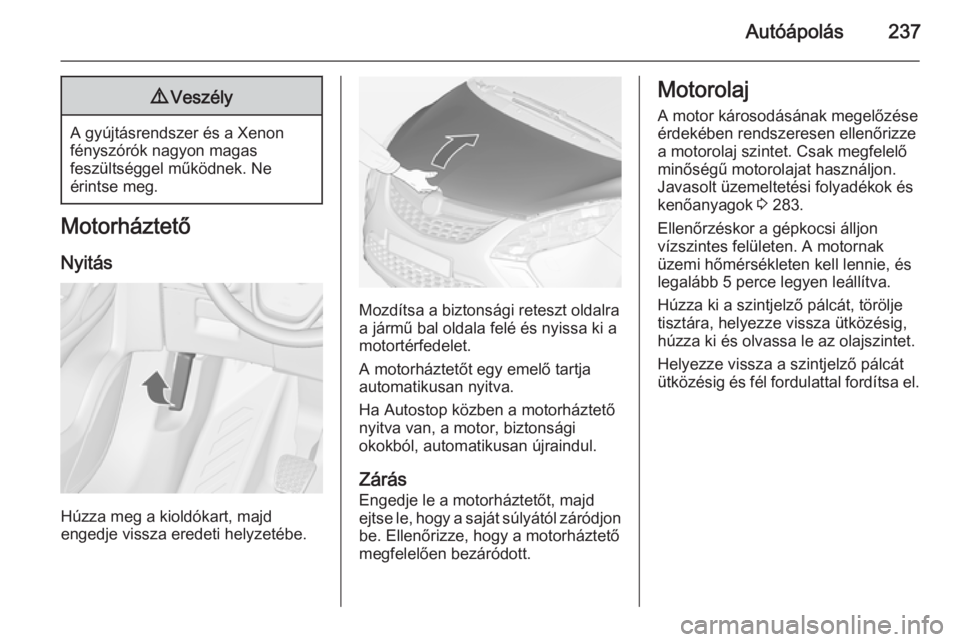

Autóápolás2379Veszély
A gyújtásrendszer és a Xenon
fényszórók nagyon magas
feszültséggel működnek. Ne
érintse meg.
Motorháztető
Nyitás
Húzza meg a kioldókart, majd
engedje vissza eredeti helyzetébe.
Mozdítsa a biztonsági reteszt oldalra
a jármű bal oldala felé és nyissa ki a
motortérfedelet.
A motorháztetőt egy emelő tartja
automatikusan nyitva.
Ha Autostop közben a motorháztető
nyitva van, a motor, biztonsági
okokból, automatikusan újraindul.
Zárás
Engedje le a motorháztetőt, majd
ejtse le, hogy a saját súlyától záródjon
be. Ellenőrizze, hogy a motorháztető megfelelően bezáródott.
Motorolaj
A motor károsodásának megelőzése
érdekében rendszeresen ellenőrizze
a motorolaj szintet. Csak megfelelő
minőségű motorolajat használjon.
Javasolt üzemeltetési folyadékok és
kenőanyagok 3 283.
Ellenőrzéskor a gépkocsi álljon
vízszintes felületen. A motornak
üzemi hőmérsékleten kell lennie, és
legalább 5 perce legyen leállítva.
Húzza ki a szintjelző pálcát, törölje
tisztára, helyezze vissza ütközésig,
húzza ki és olvassa le az olajszintet.
Helyezze vissza a szintjelző pálcát
ütközésig és fél fordulattal fordítsa el.
Page 240 of 313

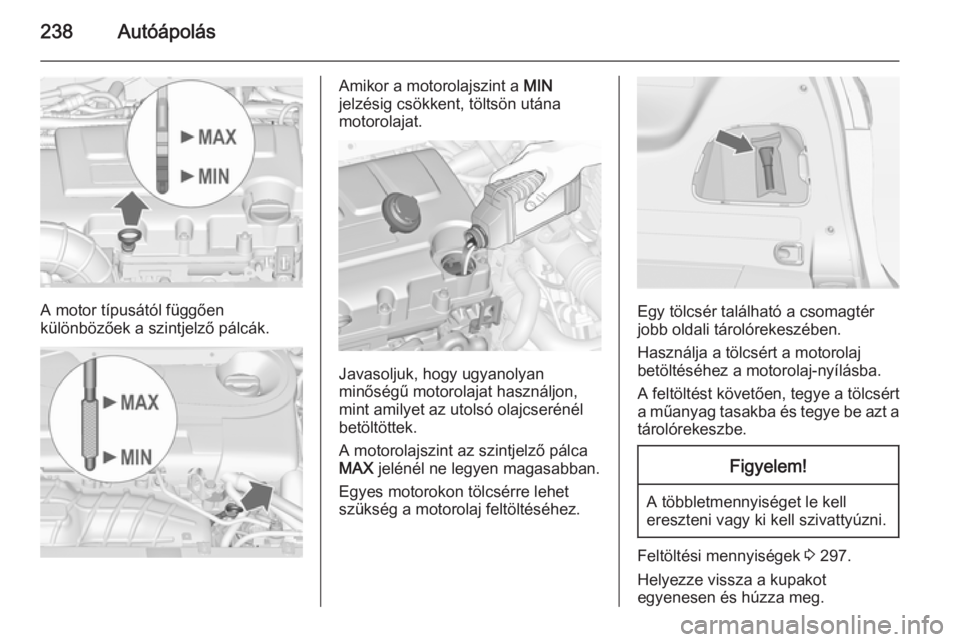

238Autóápolás
A motor típusától függően
különbözőek a szintjelző pálcák.
Amikor a motorolajszint a MIN
jelzésig csökkent, töltsön utána
motorolajat.
Javasoljuk, hogy ugyanolyan
minőségű motorolajat használjon,
mint amilyet az utolsó olajcserénél
betöltöttek.
A motorolajszint az szintjelző pálca
MAX jelénél ne legyen magasabban.
Egyes motorokon tölcsérre lehet
szükség a motorolaj feltöltéséhez.
Egy tölcsér található a csomagtér
jobb oldali tárolórekeszében.
Használja a tölcsért a motorolaj
betöltéséhez a motorolaj-nyílásba.
A feltöltést követően, tegye a tölcsért
a műanyag tasakba és tegye be azt a
tárolórekeszbe.
Figyelem!
A többletmennyiséget le kell ereszteni vagy ki kell szivattyúzni.
Feltöltési mennyiségek 3 297.
Helyezze vissza a kupakot
egyenesen és húzza meg.
