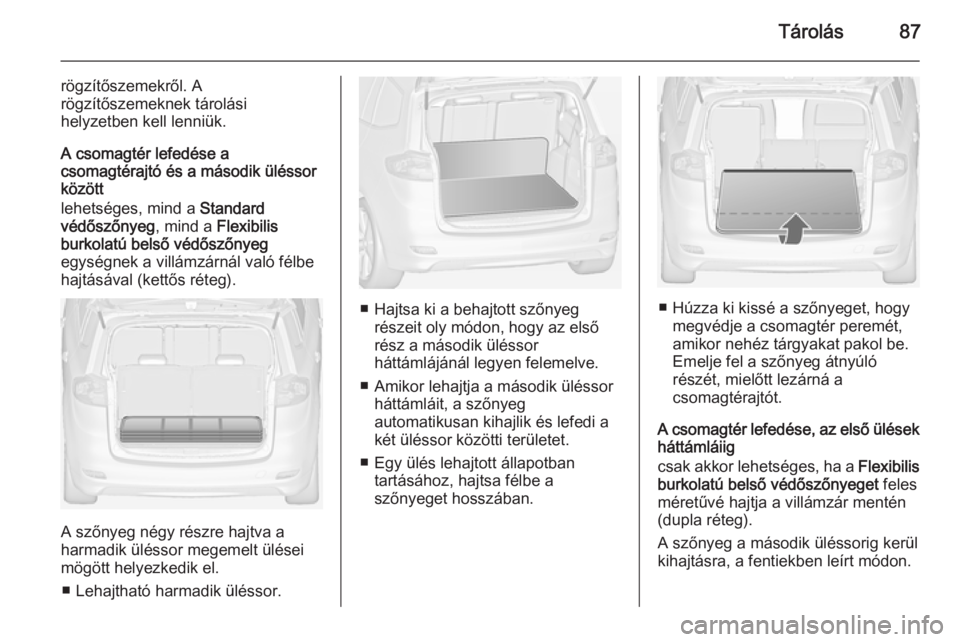

Tárolás87
rögzítőszemekről. A
rögzítőszemeknek tárolási
helyzetben kell lenniük.
A csomagtér lefedése a
csomagtérajtó és a második üléssor
között
lehetséges, mind a Standard
védőszőnyeg , mind a Flexibilis
burkolatú belső védőszőnyeg
egységnek a villámzárnál való félbe
hajtásával (kettős réteg).
A szőnyeg négy részre hajtva a
harmadik üléssor megemelt ülései
mögött helyezkedik el.
■ Lehajtható harmadik üléssor.
■ Hajtsa ki a behajtott szőnyeg részeit oly módon, hogy az első
rész a második üléssor
háttámlájánál legyen felemelve.
■ Amikor lehajtja a második üléssor háttámláit, a szőnyeg
automatikusan kihajlik és lefedi a
két üléssor közötti területet.
■ Egy ülés lehajtott állapotban tartásához, hajtsa félbe a
szőnyeget hosszában.■ Húzza ki kissé a szőnyeget, hogy megvédje a csomagtér peremét,
amikor nehéz tárgyakat pakol be.
Emelje fel a szőnyeg átnyúló
részét, mielőtt lezárná a
csomagtérajtót.
A csomagtér lefedése, az első ülések háttámláiig
csak akkor lehetséges, ha a Flexibilis
burkolatú belső védőszőnyeget feles
méretűvé hajtja a villámzár mentén
(dupla réteg).
A szőnyeg a második üléssorig kerül
kihajtásra, a fentiekben leírt módon.

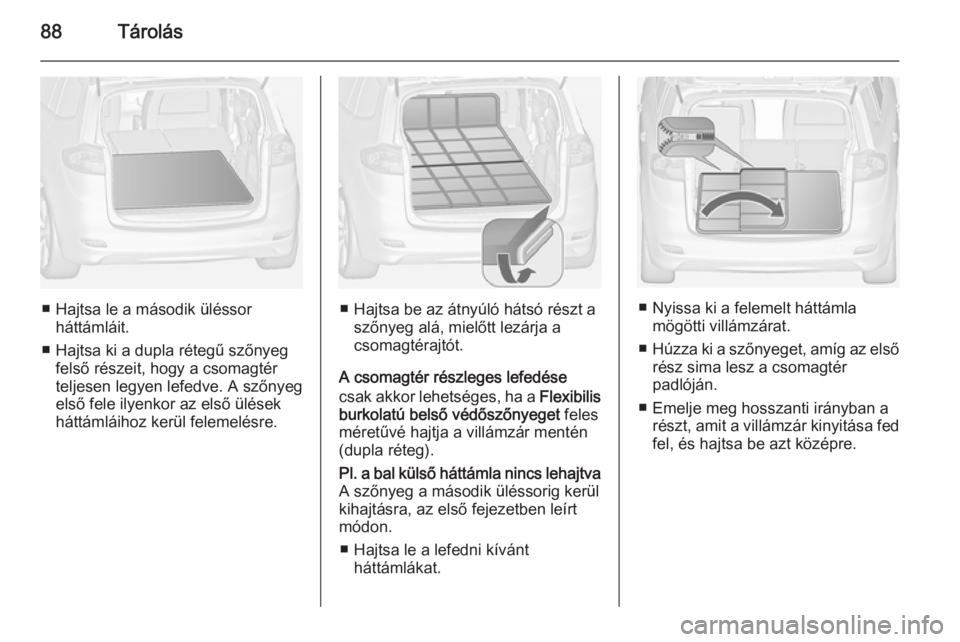

88Tárolás
■ Hajtsa le a második üléssorháttámláit.
■ Hajtsa ki a dupla rétegű szőnyeg felső részeit, hogy a csomagtér
teljesen legyen lefedve. A szőnyeg
első fele ilyenkor az első ülések
háttámláihoz kerül felemelésre.■ Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
A csomagtér részleges lefedése
csak akkor lehetséges, ha a Flexibilis
burkolatú belső védőszőnyeget feles
méretűvé hajtja a villámzár mentén
(dupla réteg).
Pl. a bal külső háttámla nincs lehajtva A szőnyeg a második üléssorig kerül
kihajtásra, az első fejezetben leírt
módon.
■ Hajtsa le a lefedni kívánt háttámlákat.
■ Nyissa ki a felemelt háttámlamögötti villámzárat.
■ Húzza ki a szőnyeget, amíg az első
rész sima lesz a csomagtér
padlóján.
■ Emelje meg hosszanti irányban a részt, amit a villámzár kinyitása fedfel, és hajtsa be azt középre.

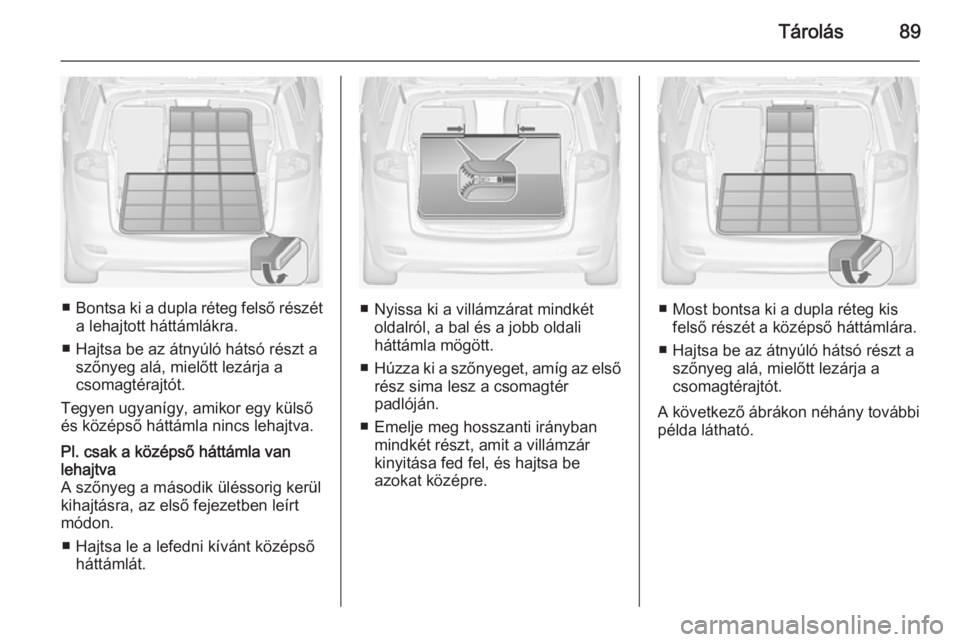

Tárolás89
■Bontsa ki a dupla réteg felső részét
a lehajtott háttámlákra.
■ Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
Tegyen ugyanígy, amikor egy külső
és középső háttámla nincs lehajtva.
Pl. csak a középső háttámla van
lehajtva
A szőnyeg a második üléssorig kerül
kihajtásra, az első fejezetben leírt
módon.
■ Hajtsa le a lefedni kívánt középső háttámlát.
■ Nyissa ki a villámzárat mindkét oldalról, a bal és a jobb oldali
háttámla mögött.
■ Húzza ki a szőnyeget, amíg az első
rész sima lesz a csomagtér
padlóján.
■ Emelje meg hosszanti irányban mindkét részt, amit a villámzárkinyitása fed fel, és hajtsa be
azokat középre.■ Most bontsa ki a dupla réteg kis felső részét a középső háttámlára.
■ Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
A következő ábrákon néhány további példa látható.

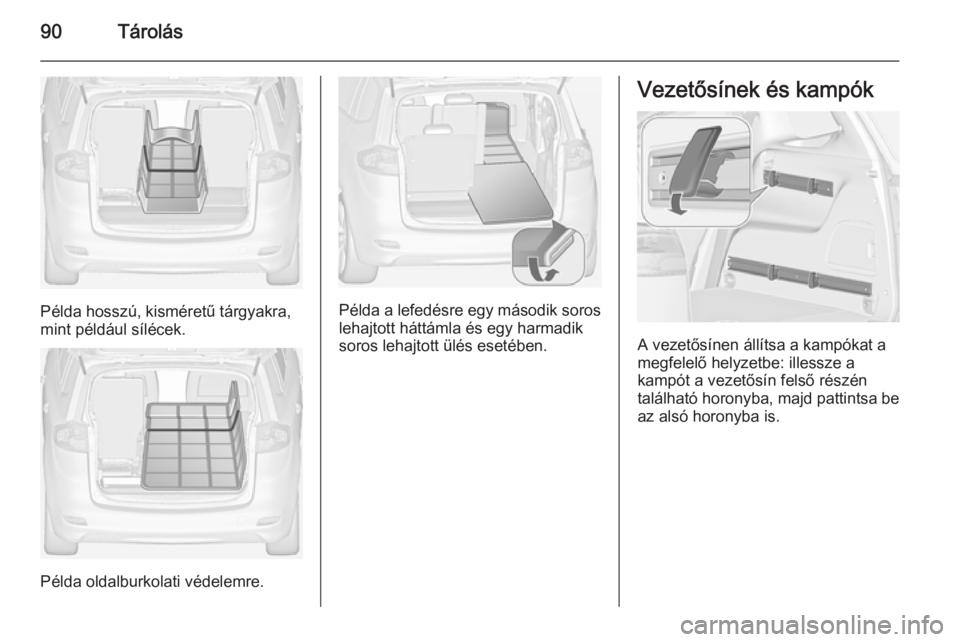

90Tárolás
Példa hosszú, kisméretű tárgyakra,
mint például sílécek.
Példa oldalburkolati védelemre.
Példa a lefedésre egy második soros
lehajtott háttámla és egy harmadik
soros lehajtott ülés esetében.
Vezetősínek és kampók
A vezetősínen állítsa a kampókat a
megfelelő helyzetbe: illessze a
kampót a vezetősín felső részén
található horonyba, majd pattintsa be az alsó horonyba is.

Tárolás91Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Csomagrendező készlet A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására.
A rendszer a következőket foglalja
magában:
■ adapterek,
■ hálós zsebek,
■ kampók,
■ változtatható térelválasztó háló.
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalakon
található vezetősínekhez.
Adapterek felszerelése a
sínekre
Hajtsa ki a reteszt, illessze be az
adaptert a sín felső és alsó hornyába,
majd csúsztassa a kívánt helyzetbe.
Az adapter rögzítéséhez fordítsa
felfelé a reteszt. Eltávolításhoz
fordítsa lefelé a reteszt és vegye ki a sínből.
Változtatható térelválasztó háló
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. Illessze össze a háló rúdjának két felét.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba.
Eltávolításhoz kissé nyomja össze a
háló rúdjait és vegye ki az
adapterekből.

92Tárolás
Hálós zseb
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. A hálós zseb az adapterekre akasztható.
Kampók felszerelése a sínekre
Illessze be a kampót a kívánt helyen
először a sín felső hornyába, majd
nyomja be az alsó horonyba.
Eltávolításhoz először a felső
horonyból húzza ki.
Térelválasztó háló a
csomagtérajtó előtt
Közvetlenül a csomagtérajtó elé
szerelje be.
A beszerelés előtt nyomja be a háló
négy záróelemét, azok forgatásával az óramutató járásával ellentétesirányba.
A beszereléshez nyomja össze a háló
rúdjait és illessze be azt a
csomagtérajtó keretének nyílásaiba.
A hosszabb rudat felülre illessze.
Eltávolításhoz kissé nyomja össze a
térelválasztó háló rúdjait és vegye ki.

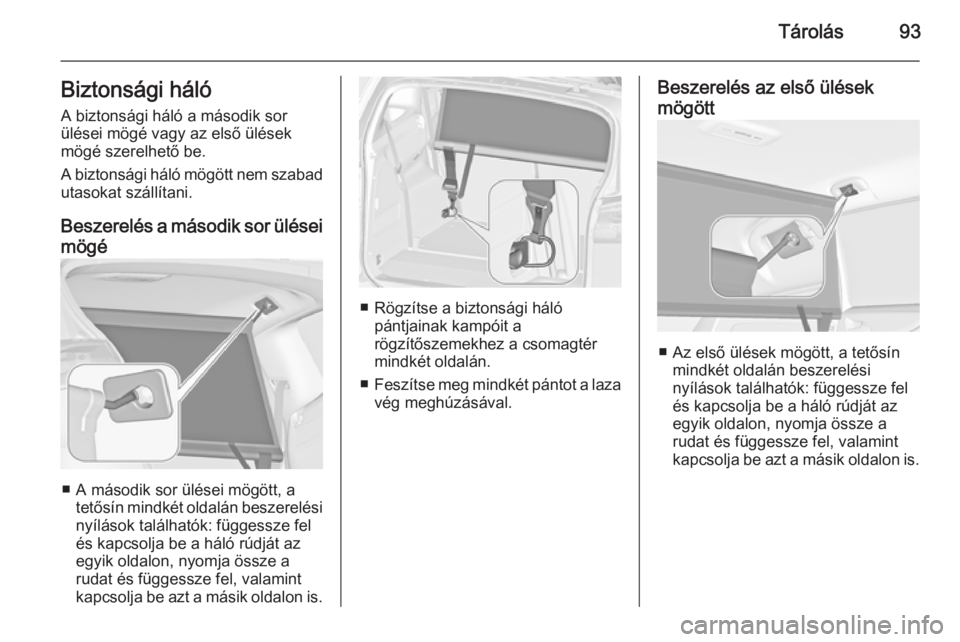

Tárolás93Biztonsági hálóA biztonsági háló a második sor
ülései mögé vagy az első ülések
mögé szerelhető be.
A biztonsági háló mögött nem szabad utasokat szállítani.
Beszerelés a második sor ülései
mögé
■ A második sor ülései mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az
egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon is.
■ Rögzítse a biztonsági háló pántjainak kampóit a
rögzítőszemekhez a csomagtér
mindkét oldalán.
■ Feszítse meg mindkét pántot a laza
vég meghúzásával.
Beszerelés az első ülések
mögött
■ Az első ülések mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az
egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon is.

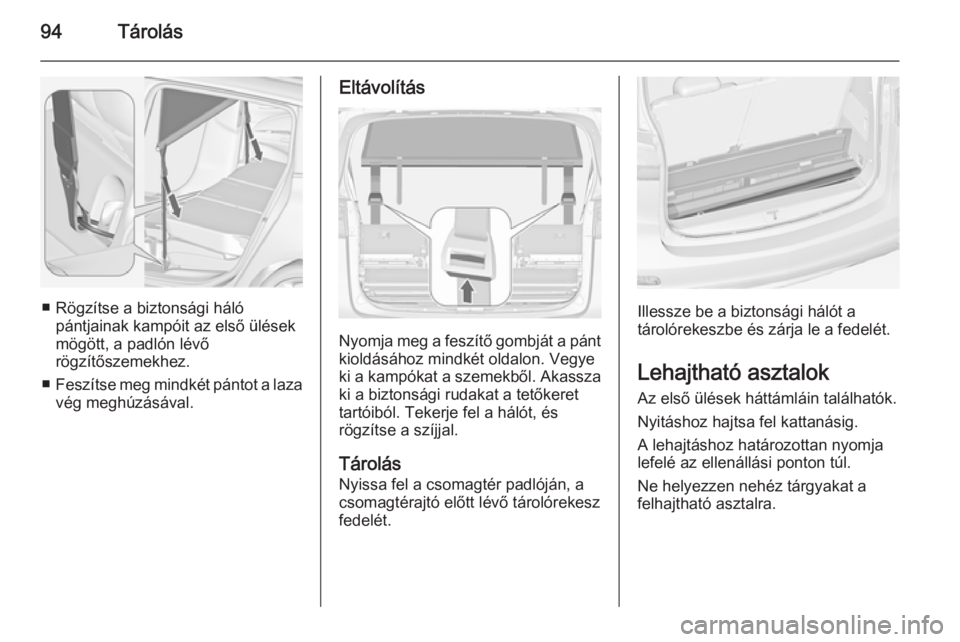

94Tárolás
■ Rögzítse a biztonsági hálópántjainak kampóit az első ülésekmögött, a padlón lévő
rögzítőszemekhez.
■ Feszítse meg mindkét pántot a laza
vég meghúzásával.
Eltávolítás
Nyomja meg a feszítő gombját a pánt
kioldásához mindkét oldalon. Vegye
ki a kampókat a szemekből. Akassza
ki a biztonsági rudakat a tetőkeret
tartóiból. Tekerje fel a hálót, és
rögzítse a szíjjal.
Tárolás
Nyissa fel a csomagtér padlóján, a
csomagtérajtó előtt lévő tárolórekesz
fedelét.
Illessze be a biztonsági hálót a
tárolórekeszbe és zárja le a fedelét.
Lehajtható asztalok
Az első ülések háttámláin találhatók.
Nyitáshoz hajtsa fel kattanásig.
A lehajtáshoz határozottan nyomja
lefelé az ellenállási ponton túl.
Ne helyezzen nehéz tárgyakat a
felhajtható asztalra.
