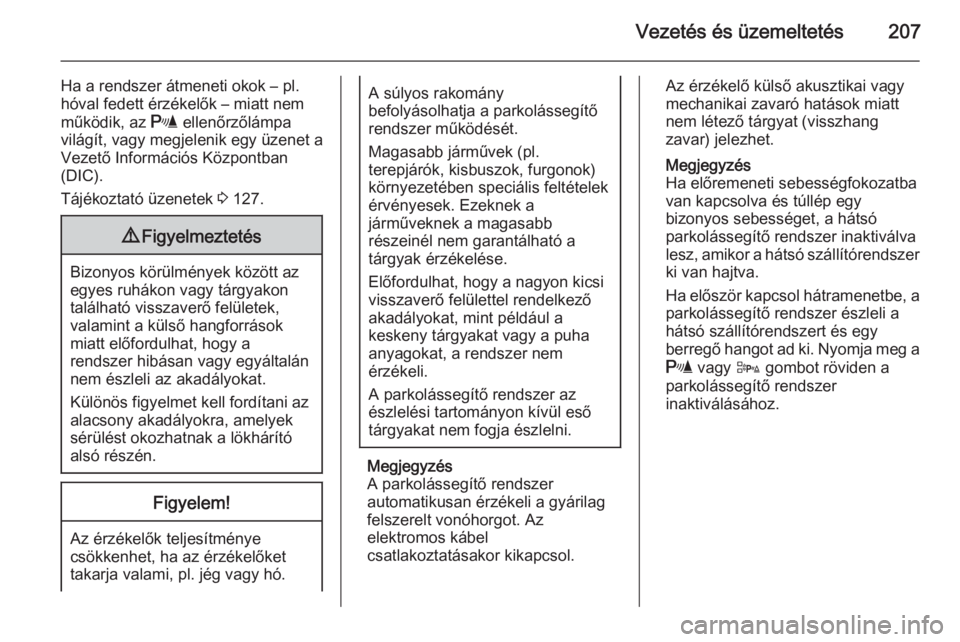

Page 209 of 313

Vezetés és üzemeltetés207
Ha a rendszer átmeneti okok – pl.
hóval fedett érzékelők – miatt nem
működik, az r ellenőrzőlámpa
világít, vagy megjelenik egy üzenet a
Vezető Információs Központban
(DIC).
Tájékoztató üzenetek 3 127.9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
Az érzékelők teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Magasabb járművek (pl.
terepjárók, kisbuszok, furgonok)
környezetében speciális feltételek érvényesek. Ezeknek a
járműveknek a magasabb
részeinél nem garantálható a
tárgyak érzékelése.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, mint például a
keskeny tárgyakat vagy a puha
anyagokat, a rendszer nem
érzékeli.
A parkolássegítő rendszer az
észlelési tartományon kívül eső
tárgyakat nem fogja észlelni.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Az érzékelő külső akusztikai vagy mechanikai zavaró hatások miatt
nem létező tárgyat (visszhang
zavar) jelezhet.
Megjegyzés
Ha előremeneti sebességfokozatba
van kapcsolva és túllép egy
bizonyos sebességet, a hátsó
parkolássegítő rendszer inaktiválva
lesz, amikor a hátsó szállítórendszer
ki van hajtva.
Ha először kapcsol hátramenetbe, a parkolássegítő rendszer észleli a
hátsó szállítórendszert és egy
berregő hangot ad ki. Nyomja meg a
r vagy D gombot röviden a
parkolássegítő rendszer
inaktiválásához.

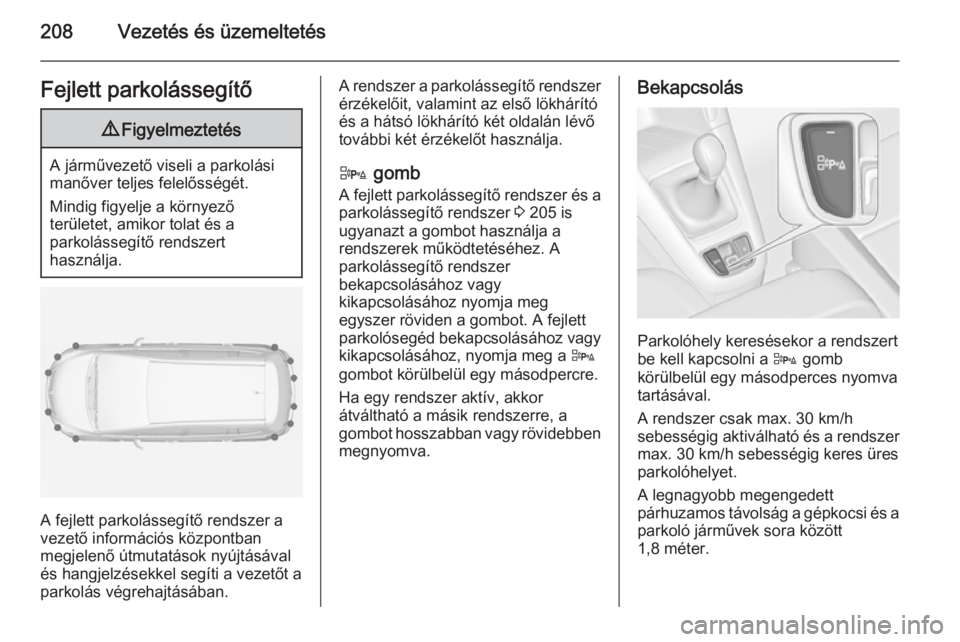

Page 210 of 313

208Vezetés és üzemeltetésFejlett parkolássegítő9Figyelmeztetés
A járművezető viseli a parkolási
manőver teljes felelősségét.
Mindig figyelje a környező
területet, amikor tolat és a
parkolássegítő rendszert
használja.
A fejlett parkolássegítő rendszer a
vezető információs központban
megjelenő útmutatások nyújtásával
és hangjelzésekkel segíti a vezetőt a
parkolás végrehajtásában.
A rendszer a parkolássegítő rendszer érzékelőit, valamint az első lökhárító
és a hátsó lökhárító két oldalán lévő
további két érzékelőt használja.
D gomb
A fejlett parkolássegítő rendszer és a parkolássegítő rendszer 3 205 is
ugyanazt a gombot használja a
rendszerek működtetéséhez. A
parkolássegítő rendszer
bekapcsolásához vagy
kikapcsolásához nyomja meg
egyszer röviden a gombot. A fejlett
parkolósegéd bekapcsolásához vagy kikapcsolásához, nyomja meg a D
gombot körülbelül egy másodpercre.
Ha egy rendszer aktív, akkor
átváltható a másik rendszerre, a
gombot hosszabban vagy rövidebben
megnyomva.Bekapcsolás
Parkolóhely keresésekor a rendszert
be kell kapcsolni a D gomb
körülbelül egy másodperces nyomva tartásával.
A rendszer csak max. 30 km/h
sebességig aktiválható és a rendszer
max. 30 km/h sebességig keres üres
parkolóhelyet.
A legnagyobb megengedett
párhuzamos távolság a gépkocsi és a
parkoló járművek sora között
1,8 méter.

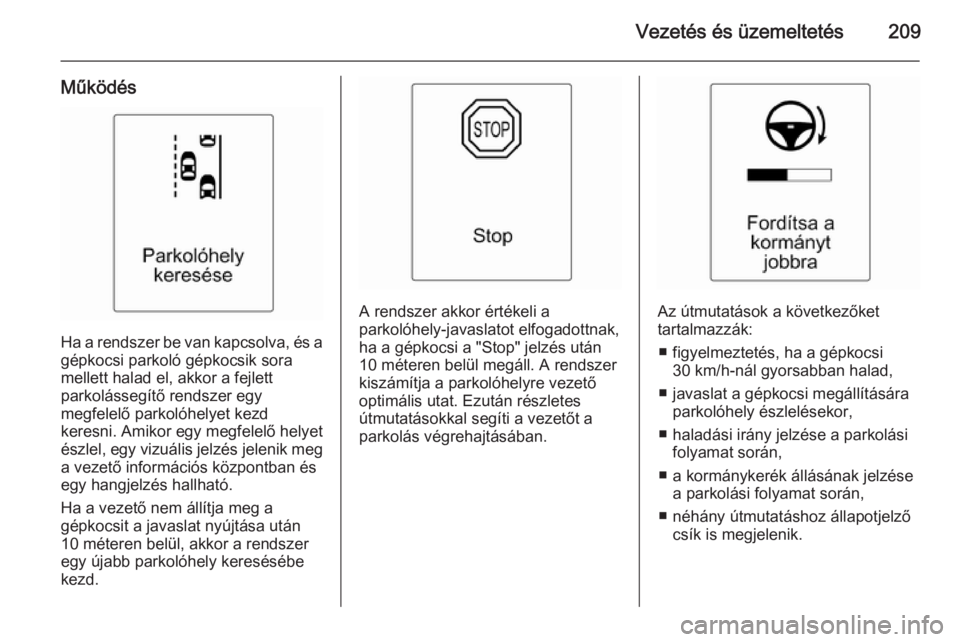

Page 211 of 313

Vezetés és üzemeltetés209
Működés
Ha a rendszer be van kapcsolva, és agépkocsi parkoló gépkocsik sora
mellett halad el, akkor a fejlett
parkolássegítő rendszer egy
megfelelő parkolóhelyet kezd
keresni. Amikor egy megfelelő helyet
észlel, egy vizuális jelzés jelenik meg
a vezető információs központban és
egy hangjelzés hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után
10 méteren belül, akkor a rendszer
egy újabb parkolóhely keresésébe
kezd.
A rendszer akkor értékeli a
parkolóhely-javaslatot elfogadottnak, ha a gépkocsi a "Stop" jelzés után
10 méteren belül megáll. A rendszer kiszámítja a parkolóhelyre vezető
optimális utat. Ezután részletes
útmutatásokkal segíti a vezetőt a
parkolás végrehajtásában.Az útmutatások a következőket
tartalmazzák:
■ figyelmeztetés, ha a gépkocsi 30 km/h-nál gyorsabban halad,
■ javaslat a gépkocsi megállítására parkolóhely észlelésekor,
■ haladási irány jelzése a parkolási folyamat során,
■ a kormánykerék állásának jelzése a parkolási folyamat során,
■ néhány útmutatáshoz állapotjelző csík is megjelenik.

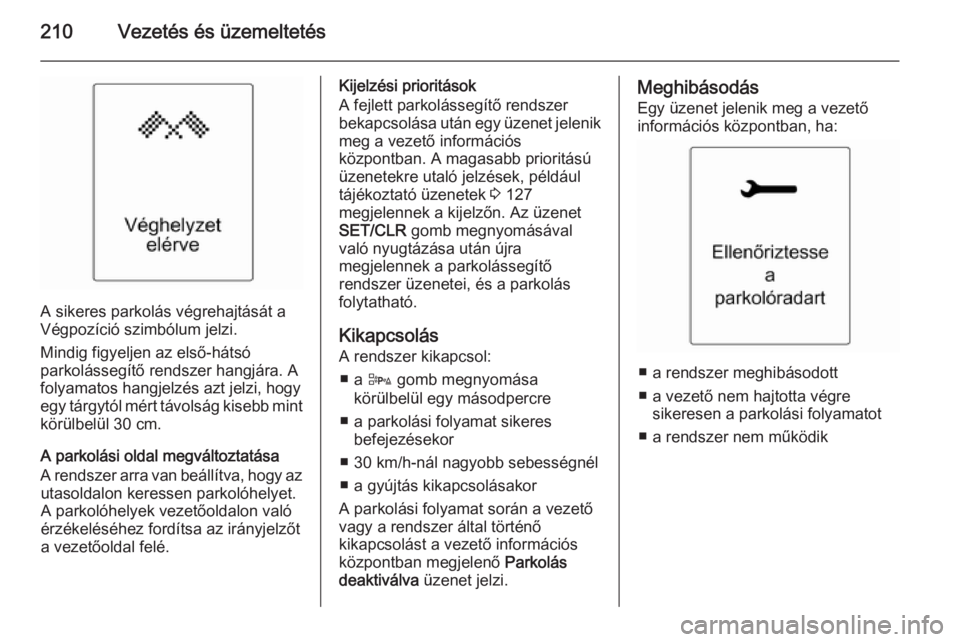

Page 212 of 313

210Vezetés és üzemeltetés
A sikeres parkolás végrehajtását a
Végpozíció szimbólum jelzi.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára. A
folyamatos hangjelzés azt jelzi, hogy egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
A parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy az utasoldalon keressen parkolóhelyet.
A parkolóhelyek vezetőoldalon való
érzékeléséhez fordítsa az irányjelzőt a vezetőoldal felé.
Kijelzési prioritások
A fejlett parkolássegítő rendszer
bekapcsolása után egy üzenet jelenik
meg a vezető információs
központban. A magasabb prioritású üzenetekre utaló jelzések, például
tájékoztató üzenetek 3 127
megjelennek a kijelzőn. Az üzenet
SET/CLR gomb megnyomásával
való nyugtázása után újra
megjelennek a parkolássegítő
rendszer üzenetei, és a parkolás
folytatható.
KikapcsolásA rendszer kikapcsol:
■ a D gomb megnyomása
körülbelül egy másodpercre
■ a parkolási folyamat sikeres befejezésekor
■ 30 km/h-nál nagyobb sebességnél ■ a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a vezető információs
központban megjelenő Parkolás
deaktiválva üzenet jelzi.Meghibásodás
Egy üzenet jelenik meg a vezető
információs központban, ha:
■ a rendszer meghibásodott
■ a vezető nem hajtotta végre sikeresen a parkolási folyamatot
■ a rendszer nem működik
Page 213 of 313

Vezetés és üzemeltetés211
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a vezető információs
központban. Az akadály eltávolítása
esetén a parkolási folyamat
folytatódik. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új
parkolóhely kereséséhez a rendszer
bekapcsolásához, nyomja meg a
D gombot körülbelül
egy másodpercre.
Fontos tanácsok a
parkolássegítő rendszerek
használatához9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
Az érzékelők teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Magasabb járművek (pl.
terepjárók, kisbuszok, furgonok)
környezetében speciális feltételek érvényesek. Ezeknek a
járműveknek a magasabb
részeinél nem garantálható a
tárgyak érzékelése.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, mint például a
keskeny tárgyakat vagy a puha
anyagokat, a rendszer nem
érzékeli.
A parkolássegítő rendszer az
észlelési tartományon kívül eső
tárgyakat nem fogja észlelni.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat
(visszhang zavar) jelez.

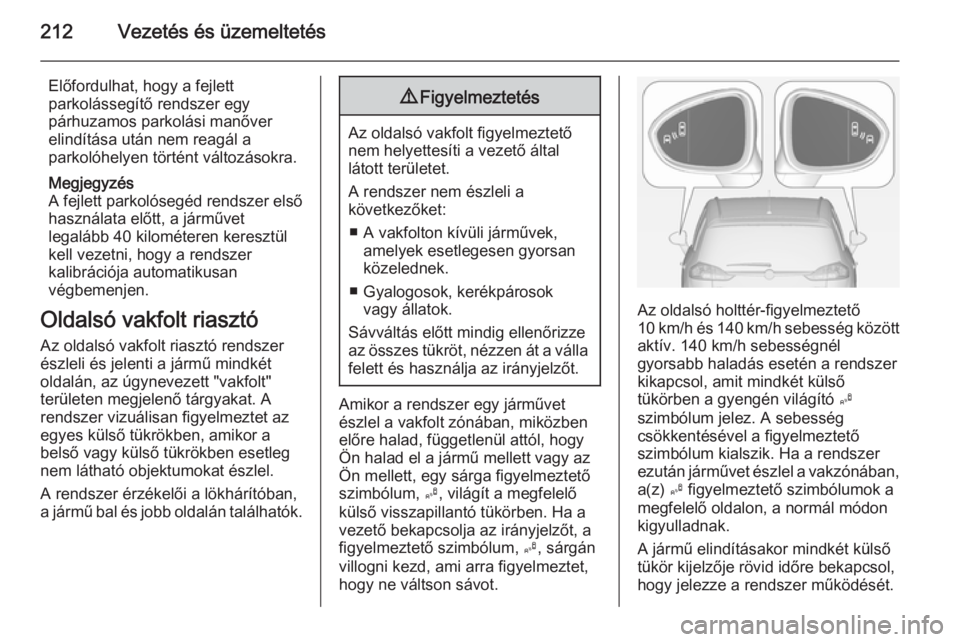

Page 214 of 313

212Vezetés és üzemeltetés
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.
Megjegyzés
A fejlett parkolósegéd rendszer első
használata előtt, a járművet
legalább 40 kilométeren keresztül
kell vezetni, hogy a rendszer
kalibrációja automatikusan
végbemenjen.
Oldalsó vakfolt riasztó
Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuálisan figyelmeztet az
egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
■ A vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek.
■ Gyalogosok, kerékpárosok vagy állatok.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztetőszimbólum, B, világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető bekapcsolja az irányjelzőt, a figyelmeztető szimbólum, B, sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között
aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,
a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.

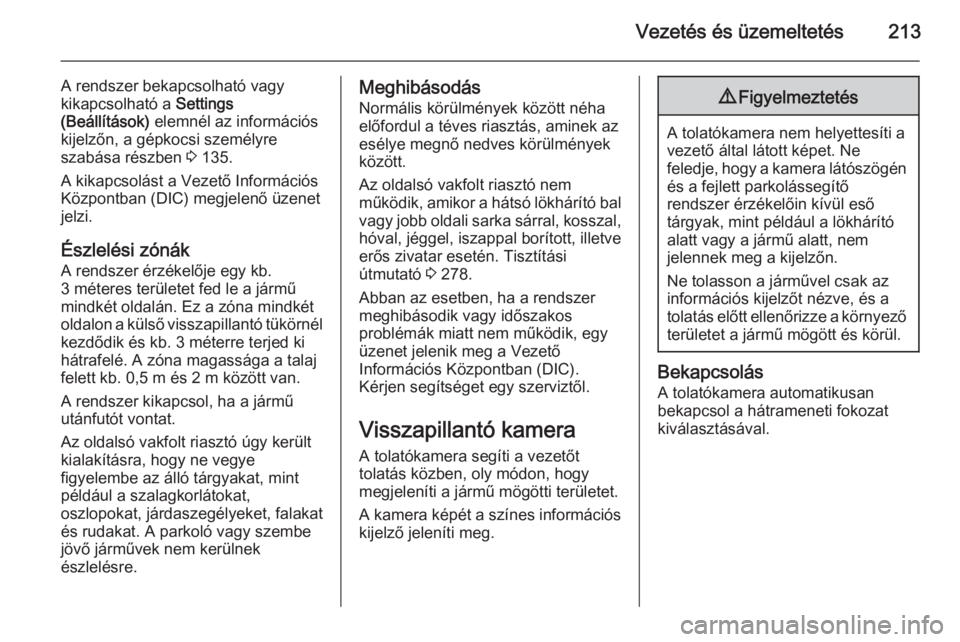

Page 215 of 313

Vezetés és üzemeltetés213
A rendszer bekapcsolható vagy
kikapcsolható a Settings
(Beállítások) elemnél az információs
kijelzőn, a gépkocsi személyre szabása részben 3 135.
A kikapcsolást a Vezető Információs
Központban (DIC) megjelenő üzenet
jelzi.
Észlelési zónák
A rendszer érzékelője egy kb.
3 méteres területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett kb. 0,5 m és 2 m között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.Meghibásodás
Normális körülmények között néha előfordul a téves riasztás, aminek az esélye megnő nedves körülmények
között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 278.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a Vezető
Információs Központban (DIC).
Kérjen segítséget egy szerviztől.
Visszapillantó kamera A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Page 216 of 313

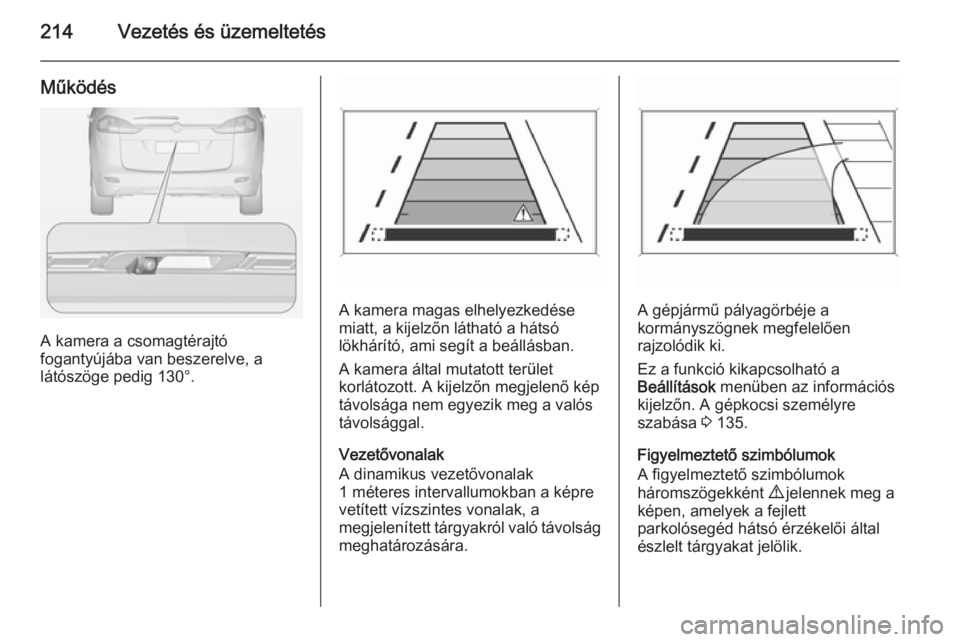

214Vezetés és üzemeltetés
Működés
A kamera a csomagtérajtó
fogantyújába van beszerelve, a
látószöge pedig 130°.
A kamera magas elhelyezkedése
miatt, a kijelzőn látható a hátsó
lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Ez a funkció kikapcsolható a
Beállítások menüben az információs
kijelzőn. A gépkocsi személyre
szabása 3 135.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amelyek a fejlett
parkolósegéd hátsó érzékelői által
észlelt tárgyakat jelölik.
