2014 OPEL ZAFIRA B Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем183
2.Обережно опустіть патрон униз,
щоб не зачепити кабель.
3. Підніміть кришку та відключіть контакт дроту від тримача
лампочки.
4. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
5. Вийміть лампочку з тримача та замініть її на нову.
6. Вставте тримач лампочки в корпус патрона, а потім
поверніть за годинникою
стрілкою.
7. Підключіть контакт дроту до тримача лампочки.
8. Вставте та зафіксуйте корпус патрона.Ліхтарі салону
Підсвічування, світильники
для читання
1. Зніміть оптичне скло, злегка втисніть його вниз і вийміть,
спрямовуючи донизу під кутом.
2. Вийміть лампу та замініть її на нову.
3. Вставте скло.
Заднє підсвічування та
світильники для читання
Заміну лампочок потрібно
проводити у майстерні.

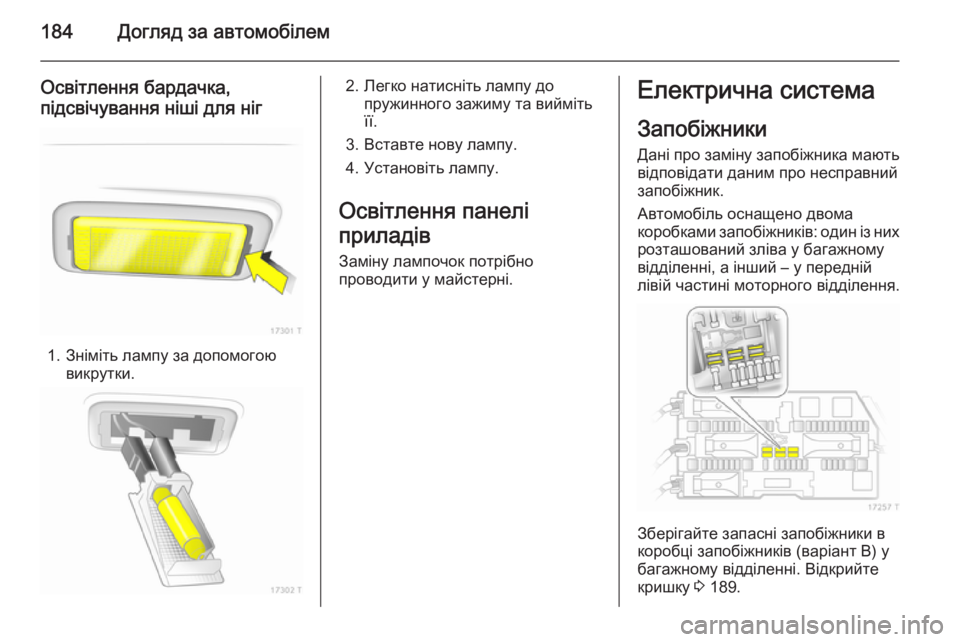

184Догляд за автомобілем
Освітлення бардачка,
підсвічування ніші для ніг
1. Зніміть лампу за допомогою викрутки.
2. Легко натисніть лампу до пружинного зажиму та вийміть
її.
3. Вставте нову лампу.
4. Установіть лампу.
Освітлення панелі
приладів
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники Дані про заміну запобіжника мають
відповідати даним про несправний
запобіжник.
Автомобіль оснащено двома
коробками запобіжників: один із них розташований зліва у багажному
відділенні, а інший – у передній
лівій частині моторного відділення.
Зберігайте запасні запобіжники в
коробці запобіжників (варіант B) у
багажному відділенні. Відкрийте кришку 3 189.

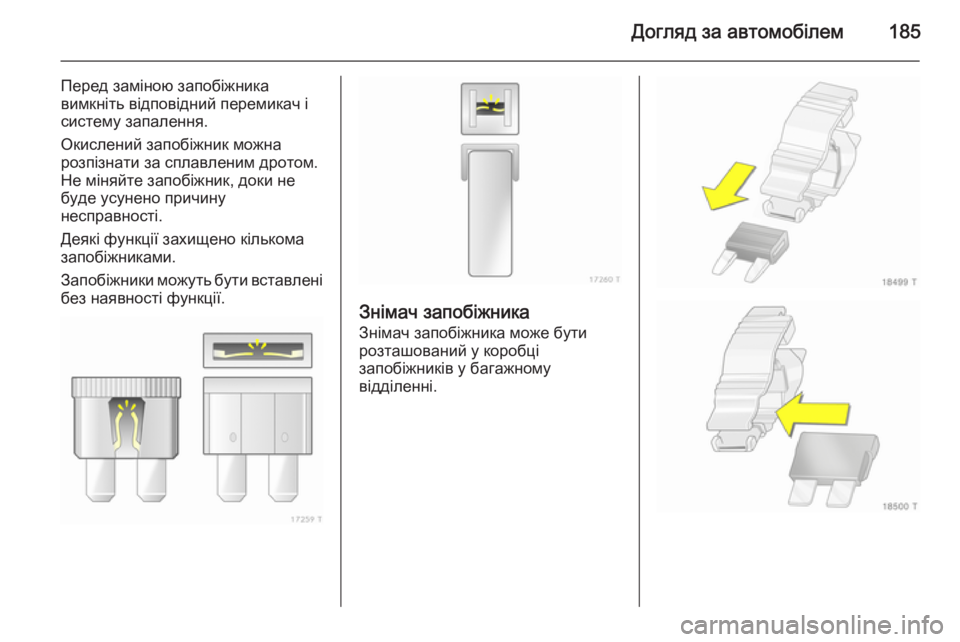

Догляд за автомобілем185
Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у багажному
відділенні.

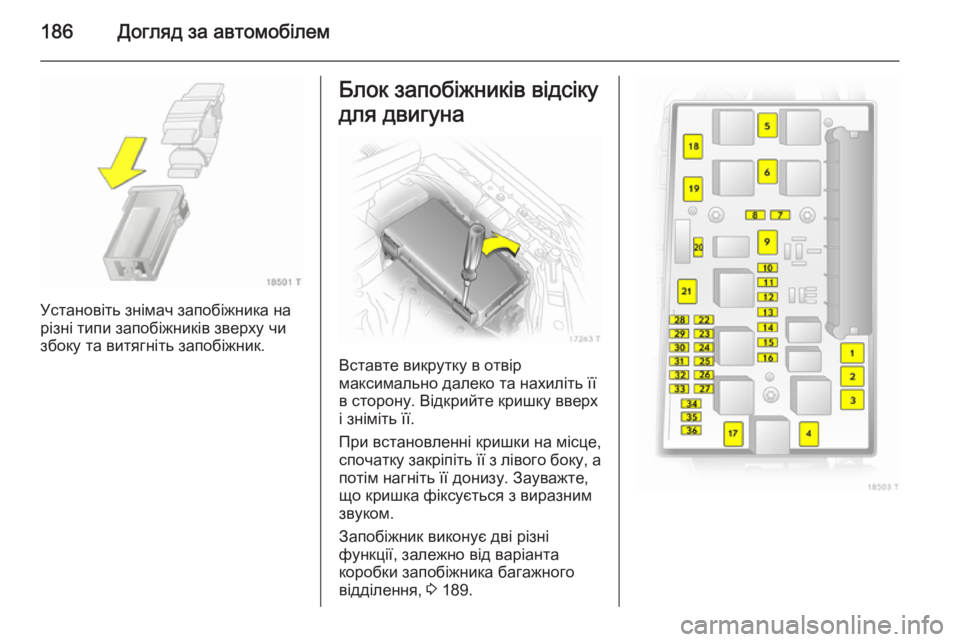

186Догляд за автомобілем
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників відсіку
для двигуна
Вставте викрутку в отвір
максимально далеко та нахиліть її
в сторону. Відкрийте кришку вверх і зніміть її.
При встановленні кришки на місце,
спочатку закріпіть її з лівого боку, а
потім нагніть її донизу. Зауважте,
що кришка фіксується з виразним
звуком.
Запобіжник виконує дві різні
функції, залежно від варіанта
коробки запобіжника багажного
відділення, 3 189.

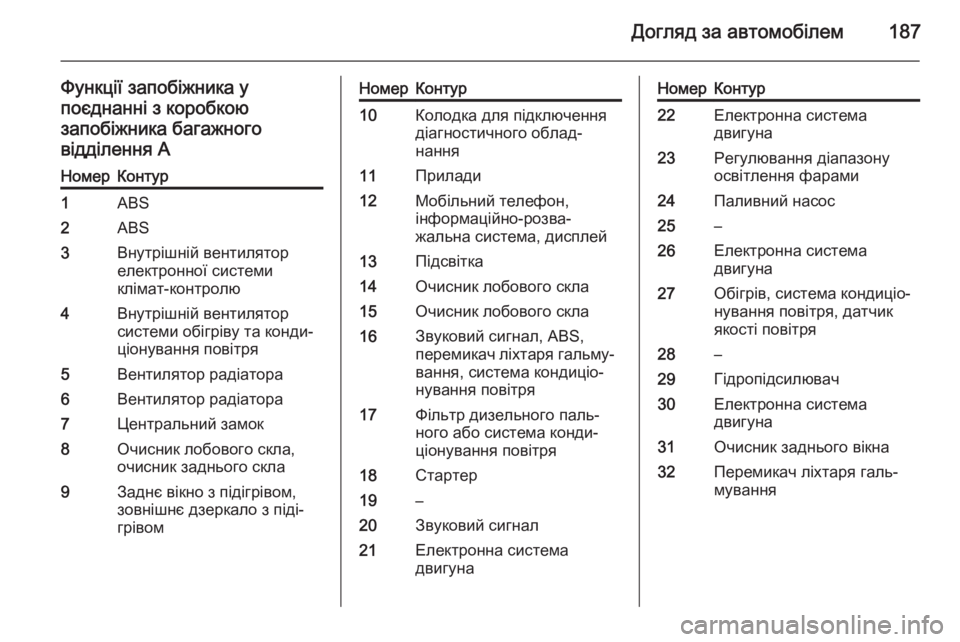

Догляд за автомобілем187
Функції запобіжника у
поєднанні з коробкою запобіжника багажного
відділення AНомерКонтур1ABS2ABS3Внутрішній вентилятор
електронної системи
клімат-контролю4Внутрішній вентилятор
системи обігріву та конди‐
ціонування повітря5Вентилятор радіатора6Вентилятор радіатора7Центральний замок8Очисник лобового скла,
очисник заднього скла9Заднє вікно з підігрівом,
зовнішнє дзеркало з піді‐
грівомНомерКонтур10Колодка для підключення
діагностичного облад‐
нання11Прилади12Мобільний телефон,
інформаційно-розва‐
жальна система, дисплей13Підсвітка14Очисник лобового скла15Очисник лобового скла16Звуковий сигнал, ABS,
перемикач ліхтаря гальму‐
вання, система кондиціо‐
нування повітря17Фільтр дизельного паль‐
ного або система конди‐
ціонування повітря18Стартер19–20Звуковий сигнал21Електронна система
двигунаНомерКонтур22Електронна система
двигуна23Регулювання діапазону
освітлення фарами24Паливний насос25–26Електронна система
двигуна27Обігрів, система кондиціо‐
нування повітря, датчик
якості повітря28–29Гідропідсилювач30Електронна система
двигуна31Очисник заднього вікна32Перемикач ліхтаря галь‐
мування

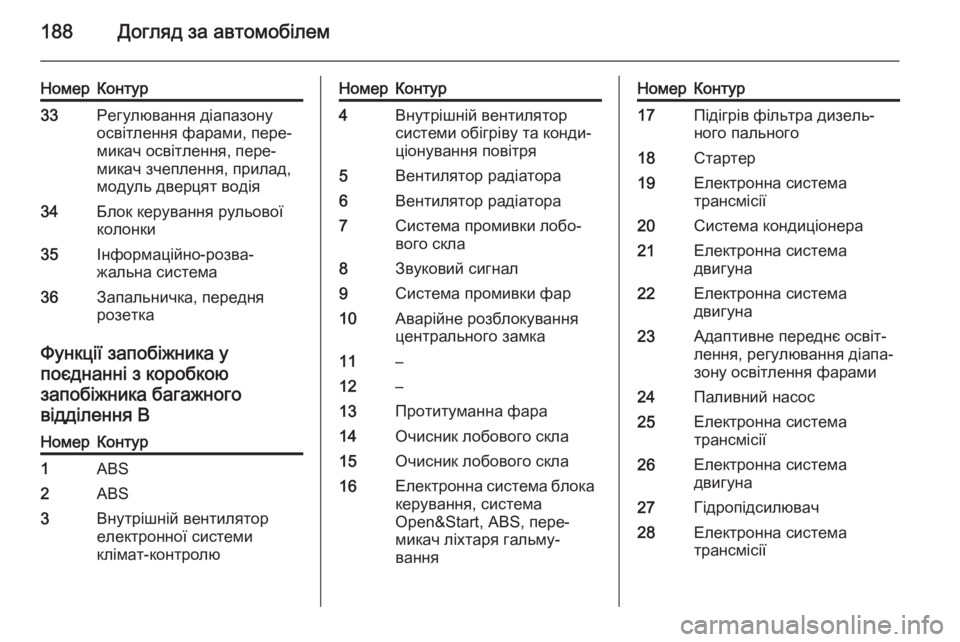

188Догляд за автомобілем
НомерКонтур33Регулювання діапазону
освітлення фарами, пере‐
микач освітлення, пере‐
микач зчеплення, прилад,
модуль дверцят водія34Блок керування рульової
колонки35Інформаційно-розва‐
жальна система36Запальничка, передня
розетка
Функції запобіжника у
поєднанні з коробкою
запобіжника багажного
відділення B
НомерКонтур1ABS2ABS3Внутрішній вентилятор
електронної системи
клімат-контролюНомерКонтур4Внутрішній вентилятор
системи обігріву та конди‐
ціонування повітря5Вентилятор радіатора6Вентилятор радіатора7Система промивки лобо‐
вого скла8Звуковий сигнал9Система промивки фар10Аварійне розблокування
центрального замка11–12–13Протитуманна фара14Очисник лобового скла15Очисник лобового скла16Електронна система блока
керування, система
Open&Start, ABS, пере‐
микач ліхтаря гальму‐
ванняНомерКонтур17Підігрів фільтра дизель‐
ного пального18Стартер19Електронна система
трансмісії20Система кондиціонера21Електронна система
двигуна22Електронна система
двигуна23Адаптивне переднє освіт‐
лення, регулювання діапа‐
зону освітлення фарами24Паливний насос25Електронна система
трансмісії26Електронна система
двигуна27Гідропідсилювач28Електронна система
трансмісії

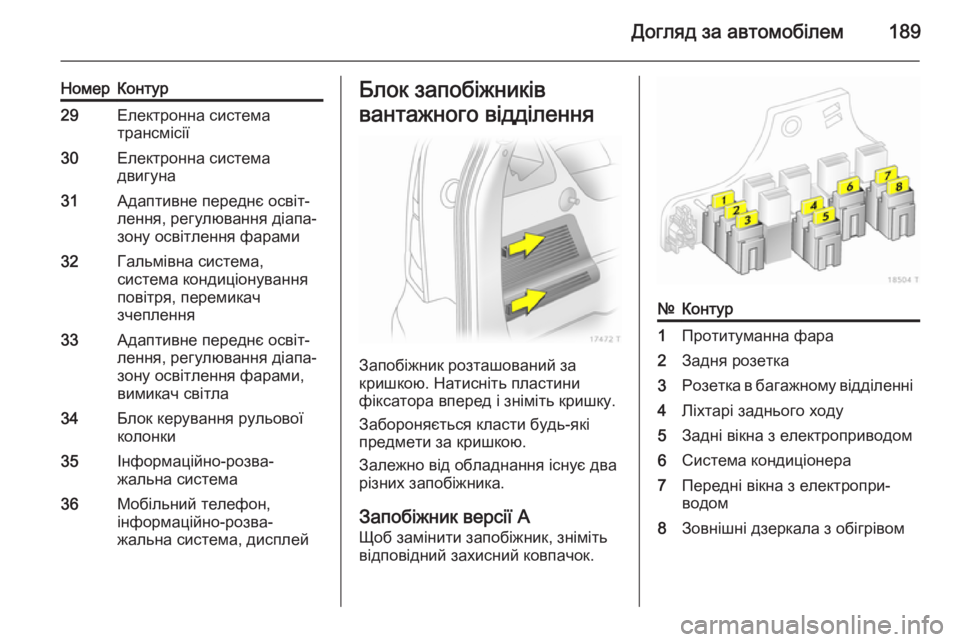

Догляд за автомобілем189
НомерКонтур29Електронна система
трансмісії30Електронна система
двигуна31Адаптивне переднє освіт‐
лення, регулювання діапа‐
зону освітлення фарами32Гальмівна система,
система кондиціонування
повітря, перемикач
зчеплення33Адаптивне переднє освіт‐
лення, регулювання діапа‐
зону освітлення фарами,
вимикач світла34Блок керування рульової
колонки35Інформаційно-розва‐
жальна система36Мобільний телефон,
інформаційно-розва‐
жальна система, дисплейБлок запобіжників
вантажного відділення
Запобіжник розташований за
кришкою. Натисніть пластини
фіксатора вперед і зніміть кришку.
Забороняється класти будь-які
предмети за кришкою.
Залежно від обладнання існує два
різних запобіжника.
Запобіжник версії A
Щоб замінити запобіжник, зніміть
відповідний захисний ковпачок.
№Контур1Протитуманна фара2Задня розетка3Розетка в багажному відділенні4Ліхтарі заднього ходу5Задні вікна з електроприводом6Система кондиціонера7Передні вікна з електропри‐
водом8Зовнішні дзеркала з обігрівом

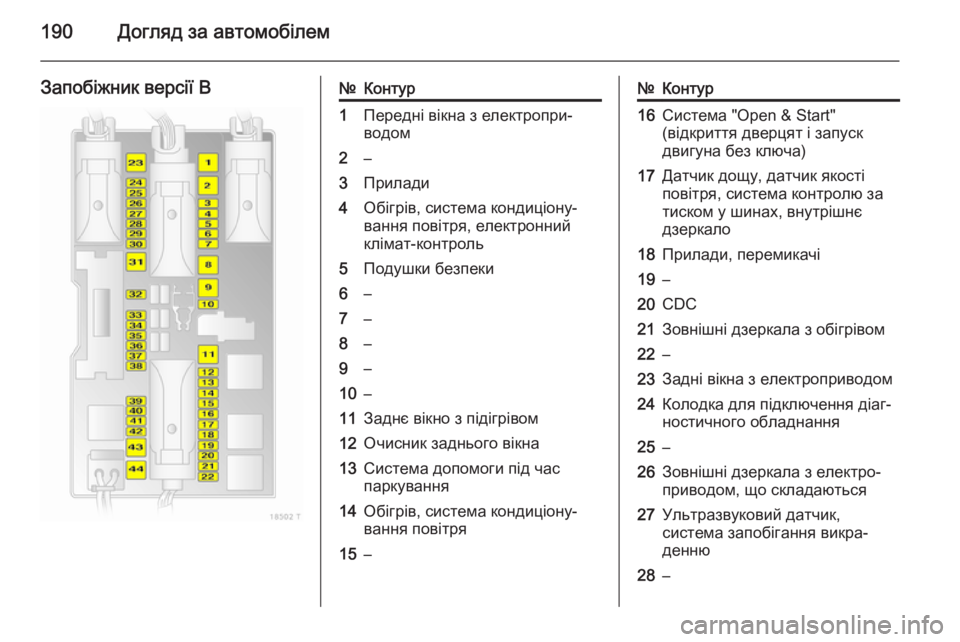

190Догляд за автомобілем
Запобіжник версії B№Контур1Передні вікна з електропри‐
водом2–3Прилади4Обігрів, система кондиціону‐
вання повітря, електронний
клімат-контроль5Подушки безпеки6–7–8–9–10–11Заднє вікно з підігрівом12Очисник заднього вікна13Система допомоги під час
паркування14Обігрів, система кондиціону‐
вання повітря15–№Контур16Система "Open & Start"
(відкриття дверцят і запуск
двигуна без ключа)17Датчик дощу, датчик якості
повітря, система контролю за
тиском у шинах, внутрішнє
дзеркало18Прилади, перемикачі19–20CDC21Зовнішні дзеркала з обігрівом22–23Задні вікна з електроприводом24Колодка для підключення діаг‐
ностичного обладнання25–26Зовнішні дзеркала з електро‐
приводом, що складаються27Ультразвуковий датчик,
система запобігання викра‐
денню28–
