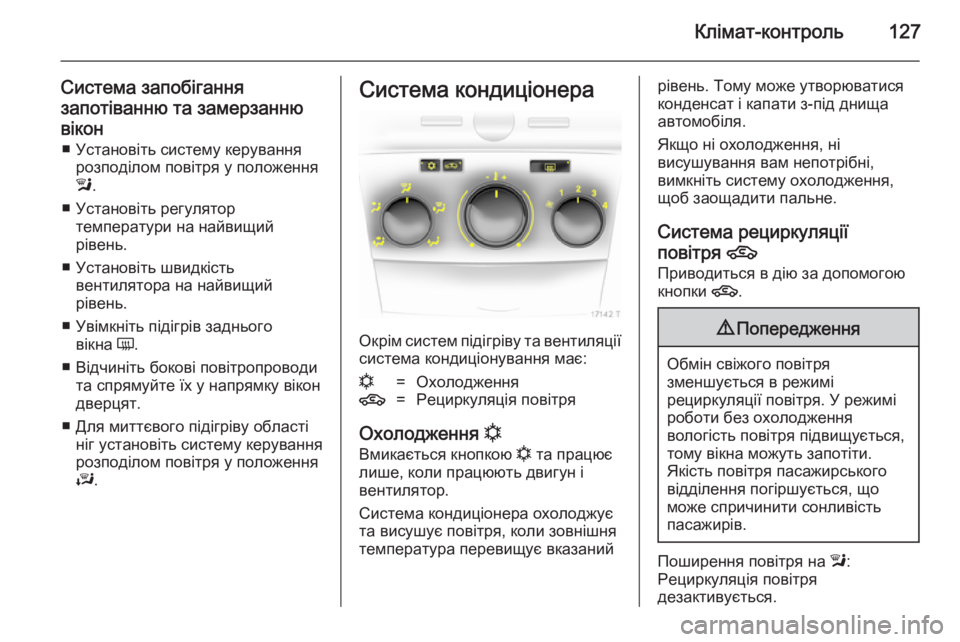

Клімат-контроль127
Система запобігання
запотіванню та замерзанню вікон ■ Установіть систему керування розподілом повітря у положення
l .
■ Установіть регулятор температури на найвищий
рівень.
■ Установіть швидкість вентилятора на найвищий
рівень.
■ Увімкніть підігрів заднього вікна Ü.
■ Відчиніть бокові повітропроводи та спрямуйте їх у напрямку вікон
дверцят.
■ Для миттєвого підігріву області ніг установіть систему керування
розподілом повітря у положення
J .Система кондиціонера
Окрім систем підігріву та вентиляції
система кондиціонування має:
n=Охолодження4=Рециркуляція повітря
Охолодження n
Вмикається кнопкою n та працює
лише, коли працюють двигун і
вентилятор.
Система кондиціонера охолоджує та висушує повітря, коли зовнішня
температура перевищує вказаний
рівень. Тому може утворюватися
конденсат і капати з-під днища
автомобіля.
Якщо ні охолодження, ні
висушування вам непотрібні,
вимкніть систему охолодження,
щоб заощадити пальне.
Система рециркуляції повітря 4
Приводиться в дію за допомогою
кнопки 4.9Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти.
Якість повітря пасажирського
відділення погіршується, що
може спричинити сонливість
пасажирів.
Поширення повітря на l:
Рециркуляція повітря
дезактивується.

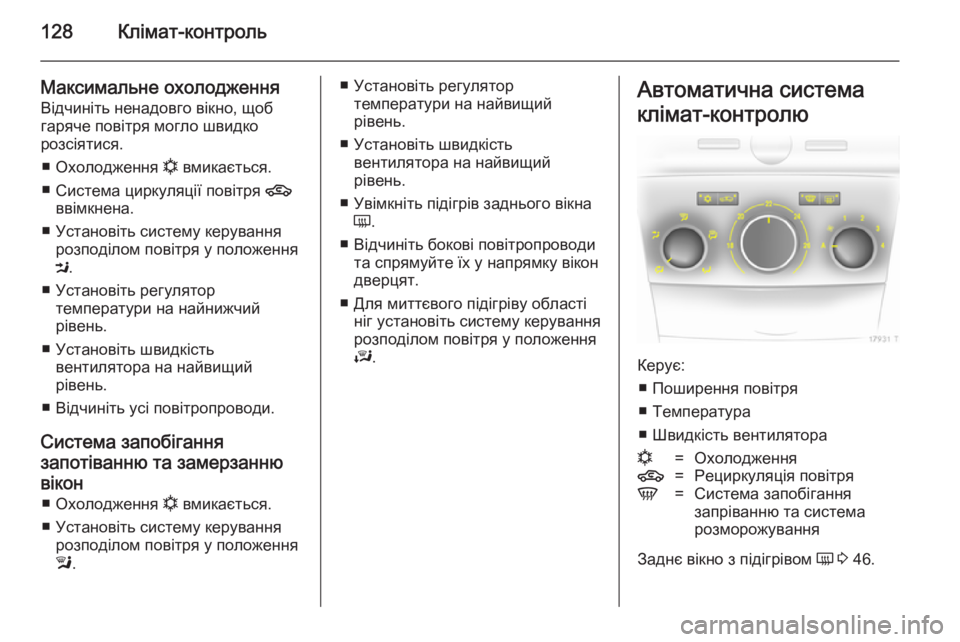

128Клімат-контроль
Максимальне охолодженняВідчиніть ненадовго вікно, щоб
гаряче повітря могло швидко
розсіятися.
■ Охолодження n вмикається.
■ Система циркуляції повітря 4
ввімкнена.
■ Установіть систему керування розподілом повітря у положення
M .
■ Установіть регулятор температури на найнижчий
рівень.
■ Установіть швидкість вентилятора на найвищий
рівень.
■ Відчиніть усі повітропроводи.
Система запобігання
запотіванню та замерзанню
вікон ■ Охолодження n вмикається.
■ Установіть систему керування розподілом повітря у положення
l .■ Установіть регулятор
температури на найвищий
рівень.
■ Установіть швидкість вентилятора на найвищий
рівень.
■ Увімкніть підігрів заднього вікна Ü .
■ Відчиніть бокові повітропроводи та спрямуйте їх у напрямку вікон
дверцят.
■ Для миттєвого підігріву області ніг установіть систему керування
розподілом повітря у положення
J .Автоматична система
клімат-контролю
Керує: ■ Поширення повітря
■ Температура
■ Швидкість вентилятора
n=Охолодження4=Рециркуляція повітряV=Система запобігання
запріванню та система
розморожування
Заднє вікно з підігрівом Ü 3 46.

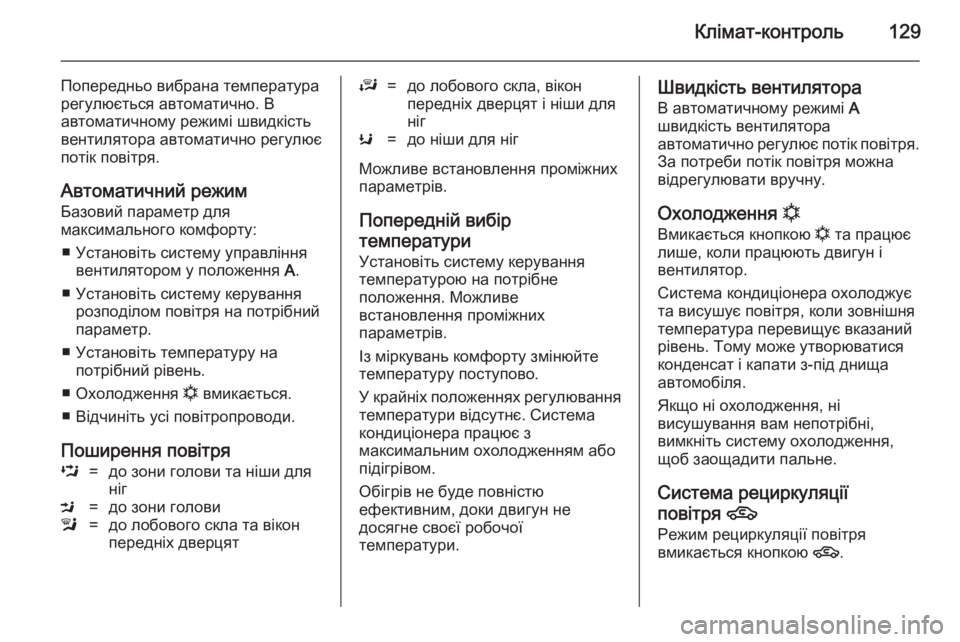

Клімат-контроль129
Попередньо вибрана температура
регулюється автоматично. В
автоматичному режимі швидкість
вентилятора автоматично регулює
потік повітря.
Автоматичний режим
Базовий параметр для
максимального комфорту:
■ Установіть систему управління вентилятором у положення A.
■ Установіть систему керування розподілом повітря на потрібний
параметр.
■ Установіть температуру на потрібний рівень.
■ Охолодження n вмикається.
■ Відчиніть усі повітропроводи.
Поширення повітряL=до зони голови та ніши для
нігM=до зони головиl=до лобового скла та вікон
передніх дверцятJ=до лобового скла, вікон
передніх дверцят і ніши для
нігK=до ніши для ніг
Можливе встановлення проміжних
параметрів.
Попередній вибіртемператури
Установіть систему керування
температурою на потрібне
положення. Можливе
встановлення проміжних
параметрів.
Із міркувань комфорту змінюйте
температуру поступово.
У крайніх положеннях регулювання температури відсутнє. Система
кондиціонера працює з
максимальним охолодженням або
підігрівом.
Обігрів не буде повністю
ефективним, доки двигун не
досягне своєї робочої
температури.
Швидкість вентилятора
В автоматичному режимі A
швидкість вентилятора
автоматично регулює потік повітря. За потреби потік повітря можна
відрегулювати вручну.
Охолодження n
Вмикається кнопкою n та працює
лише, коли працюють двигун і
вентилятор.
Система кондиціонера охолоджує
та висушує повітря, коли зовнішня
температура перевищує вказаний
рівень. Тому може утворюватися
конденсат і капати з-під днища
автомобіля.
Якщо ні охолодження, ні
висушування вам непотрібні,
вимкніть систему охолодження,
щоб заощадити пальне.
Система рециркуляції повітря 4
Режим рециркуляції повітря
вмикається кнопкою 4.

130Клімат-контроль9Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти.
Якість повітря пасажирського
відділення погіршується, що
може спричинити сонливість
пасажирів.
Максимальне охолодження
Відчиніть ненадовго вікна, щоб
гаряче повітря могло швидко
розсіятися.
■ Охолодження n вмикається.
■ Установіть систему керування розподілом повітря у положення
M .
■ Установіть систему керування температурою на потрібне
значення температури.
■ Установіть систему управління вентилятором у положення A.
■ Відчиніть усі повітропроводи.
Автоматичний клімат-контроль
автоматично охолоджує до
вказаного значення з
максимальною потужністю
охолодження.
Коли система керування
температурою встановлена на
мінімальне положення, система
постійно працює на
максимальному охолодженні.
Система автоматично
встановлюється на рециркуляцію
повітря, коли ввімкнений
кондиціонер.
Система запобігання
запотіванню та замерзанню
вікон ■ Охолодження n вмикається.
■ Натисніть кнопку V: у положенні
A вентилятор автоматично
вмикається на більш високу
швидкість, а поширення повітря
спрямовується на лобове скло.■ Установіть регулятор температури на найвищий
рівень.
■ Увімкніть підігрів заднього вікна Ü .
Електронна система
клімат-контролю
Керує: ■ Температура
■ Розподіл повітря та вибір меню
■ Швидкість вентилятора

Клімат-контроль131
AUTO=Автоматичний режим4=функцію рециркуляції
повітряV=систему запобігання
запотіванню та систему
розморожування
Заднє вікно з підігрівом Ü 3 46.
Попередньо вибрана температура
регулюється автоматично. В
автоматичному режимі швидкість
вентилятора та поширення повітря
автоматично регулюють потік
повітря.
Систему можна адаптувати вручну
з використанням органів
управління поширенням повітря та
його потоком.
Дані відображаються на
Info-Display. Зміни параметрів
недовго відображаються в
Info-Display, перекриваючи
поточне відображене меню.
Електронна система клімат-
контролю повністю працює лише, коли працює двигун.
Для правильності роботи
забороняється закривати датчик на панелі приладів.
Автоматичний режим
Базовий параметр для
максимального комфорту:
■ Натисніть кнопку AUTO.
■ Відчиніть усі повітропроводи.
■ Air conditioning (Кондиціонер)
ввімкнено.
■ Установіть потрібну температуру.
Попередній вибір
температури
Температуру можна встановити на потрібне значення.
Із міркувань комфорту змінюйте
температуру поступово.
Якщо встановлено мінімальну
температуру, Lo відображається на
дисплеї, і електронна система
клімат-контролю працює на
максимальному охолодженні.
Якщо встановлено максимальну
температуру, Hi відображається на
дисплеї, і електронна система
клімат-контролю працює на
максимальному підігріві.

132Клімат-контроль
Швидкість вентилятораВибрана швидкість вентилятора
вказується з x і номером на
дисплеї.
Якщо вентилятор вимкнений,
кондиціонер також дезактивується.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Система запобігання
запотіванню та замерзанню вікон
Натисніть кнопку V. V
відображається на дисплеї.
Температура та поширення повітря встановлюються автоматично, і
вентилятор працює з високою
швидкістю.
Щоб повернутися до
автоматичного режиму: натисніть
кнопку V або AUTO .
Увімкніть підігрів заднього вікна Ü.Ручні параметри в меню
клімат-контролю
Параметри системи клімат-
контролю можна змінити через
через центральну кнопку, кнопки і меню, відображені на дисплеї.
Щоб переглянути меню, натисніть
центральну кнопку. Меню Climate
(Клімат) відображається на
дисплеї.
Окремі пункти меню позначаються
обертанням центральної кнопки та
вибираються натисканням на неї.
Щоб вийти з меню, поверніть
центральну кнопку, доки Return
(Назад) або Main (Головне) не
відобразиться, та виберіть.
Поширення повітря
Поверніть центральну кнопку.
Меню Air distribut. (Пош. повітря)
активується, показуючи можливі
параметри поширення повітря:Угору=до лобового скла та
вікон передніх дверцят.Центр=до пасажирів
автомобіля.Донизу=до ніші для ніг.Меню Air distribut. (Пош. повітря)
можна також викликати через меню Climate (Клімат) .
Повернення до автоматичного поширення повітря: Дезактивуйтевідповідний параметр або
натисніть кнопку AUTO.
Охолодження
У меню Climate (Клімат) виберіть
пункт AC і активуйте чи
дезактивуйте охолодження.
Система кондиціонера охолоджує та висушує повітря, коли зовнішня
температура перевищує вказаний

Клімат-контроль133
рівень. Тому може утворюватися
конденсат і капати з-під днища
автомобіля.
Якщо не потрібні ні охолодження, ні висушування, вимкніть систему
охолодження, щоб заощадити
пальне, Eco відображається на
дисплеї.
Регулювання вентилятора в
автоматичному режимі
Регулювання вентилятора в
автоматичному режимі можна
адаптувати.
Виберіть пункт меню Automatic
blower (Автоматичний вентилятор)
з меню Climate (Клімат) та виберіть
потрібне регулювання
вентилятора.
Ручний режим рециркуляції
повітря
Ручний режим рециркуляції повітря
вмикається кнопкою 4.9Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти.
Якість повітря пасажирського
відділення погіршується, що
може спричинити сонливість
пасажирів.
Кондиціонер із вимкненим
двигуном Коли система запалення вимкнена,
залишкове тепло чи холод у
системі можна використати для
клімат-контролю в пасажирському
відділенні.
Натисніть кнопку AUTO, коли
вимкнене запалення. Residual air
conditioning on (Кондиціонування
залишкового повітря увімк.)
відобразиться ненадовго на
дисплеї.
Залишковий клімат-контроль може
працювати лише протягом
обмеженого періоду часу. Щоб
скасувати, натисніть кнопку AUTO.
Допоміжний обігрівач
Обігрівач повітря
Quickheat є допоміжним
електрообігрівачем повітря, який
автоматично швидше нагріває
пасажирське відділення.
Обігрівач охолоджуючої
рідини Автомобілі з дизельним двигуном
оснащуються допоміжним
обігрівачем охолоджуючої рідини,
який нагріває охолоджуючу рідину
двигуна, коли він працює.

134Клімат-контрольПовітропроводиРегульовані
повітропроводи
Принаймні один повітропровод повинен бути відчиненим, коли
ввімкнене охолодження, щоб
запобігти обмерзанню
випаровувача через недостатній
рух повітря.
Керування повітропроводамиза допомогою колеса
регулятораЩоб відкрити або зачинити
повітропровід, поверніть колесо
регулятора.
Спрямовуйте потік повітря
обертанням жалюзей.
Керування повітропроводами
без використання колеса
регулятора
Відкрийте заслінки та відрегулюйте направлення повітряного потоку.
Щоб закрити повітропроводи,
направте заслінки вниз.
9 Попередження
Не прикріплюйте предмети на
заслінки повітропроводів. Існує
ризик поранення чи
травмування в разі ДТП.
