2014 OPEL VIVARO Savininko vadovas (in Lithuanian)

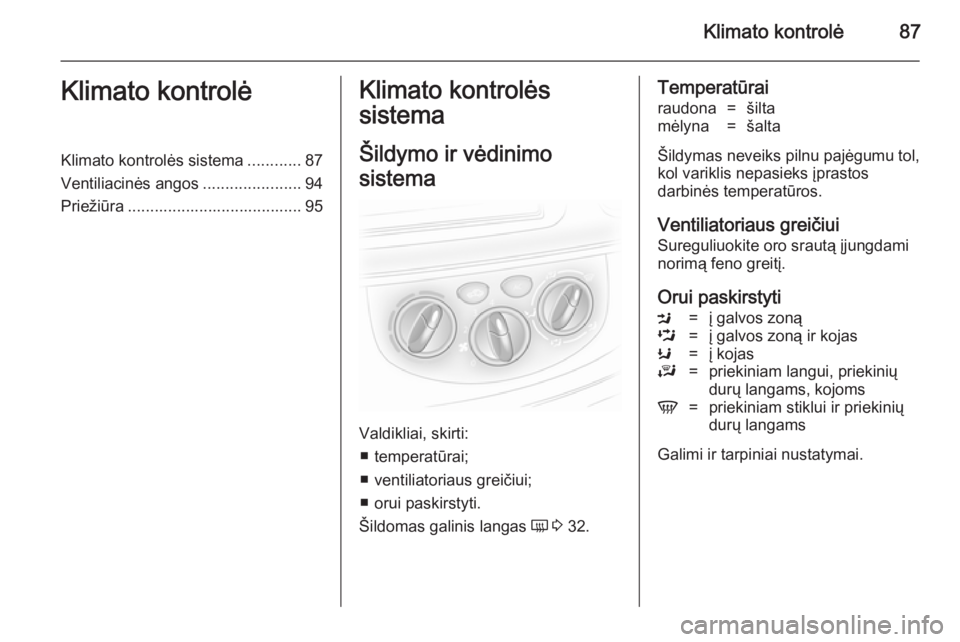

Klimato kontrolė87Klimato kontrolėKlimato kontrolės sistema............87
Ventiliacinės angos ......................94
Priežiūra ....................................... 95Klimato kontrolės
sistema
Šildymo ir vėdinimo
sistema
Valdikliai, skirti: ■ temperatūrai;
■ ventiliatoriaus greičiui;
■ orui paskirstyti.
Šildomas galinis langas Ü 3 32.
Temperatūrairaudona=šiltamėlyna=šalta
Šildymas neveiks pilnu pajėgumu tol,
kol variklis nepasieks įprastos
darbinės temperatūros.
Ventiliatoriaus greičiui
Sureguliuokite oro srautą įjungdami
norimą feno greitį.
Orui paskirstyti
M=į galvos zonąL=į galvos zoną ir kojasK=į kojasJ=priekiniam langui, priekinių
durų langams, kojomsV=priekiniam stiklui ir priekinių
durų langams
Galimi ir tarpiniai nustatymai.

88Klimato kontrolė
Šildymas ir aprasojimo
pašalinimas nuo langų ■ Nustatykite temperatūros valdymą iki aukščiausios temperatūros
lygio.
■ Nustatykite didžiausią ventiliatoriaus greitį.
■ Oro srovės paskirstymą perjunkite į
V .
■ Įjunkite galinio lango šildymą Ü.
■ Jei reikia, atidarykite šonines vėdinimo angas ir nukreipkite jas
link durų langų.
■ Jei norite, kad tuo pačiu metu būtų šildomos ir kojos, oro srovės
paskirstymą perjunkite į J.Oro kondicionavimo
sistema
Be šildymo ir ventiliacijos sistemos,
oro kondicionavimo sistema atlieka
šias funkcijas:
AC=Vėsinimą4=Oro recirkuliaciją
Vėsinimas (oro kondicionierius)
Valdomas AC mygtuku ir veikia tik
tada, kai įjungtas variklis ir
ventiliatorius.
Oro kondicionavimo sistema vėsina ir
sausina orą, kai lauko temperatūra
šiek tiek viršija užšalimo temperatūrą. Todėl gali susidaryti kondensatas ir
lašėti iš po automobilio.
Jei vėsinimo ar sausinimo nereikia,
išjunkite vėsinimo sistemą ir taupykite degalus.
Oro recirkuliavimo sistema 4
Valdoma 4 mygtuku.9Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti. Keleivių
skyriaus oro kokybė pablogės, dėl ko keleiviai gali pasijusti
mieguistai.
Šilto ir labai drėgno aplinkos oro
sąlygomis priekinis stiklas iš išorės
gali aprasoti, kai į jį nukreipiamas
šaltas oras. Jei priekinis stiklas
aprasoja iš išorės, įjunkite priekinio
stiklo valytuvus ir venkite naudoti oro
paskirstymo nustatymus J ir V .

Klimato kontrolė89
Maksimalus aušinimasTrumpam atidarykite langus, kad
greičiau išsisklaidytų karštas oras.
■ Vėsinimas AC įjungtas.
■ Oro recirkuliavimo sistema 4
įjungta.
■ Oro srovės paskirstymą perjunkite į
M .
■ Nustatytos temperatūros valdymas iki šalčiausio lygio.
■ Nustatykite didžiausią ventiliatoriaus greitį.
■ Atidarykite visas ventiliacines angas.Šildymo sistema gale
Galinio keleivių skyriaus šildymo
ventiliatoriaus padeda nukreipti oro srautą į keleivių skyrių gale per
galines ventiliacines angas.
Pastaba
Taikymas konkrečiai versijai:
Šildymas nustos veikti, jei degalų
lygis automobilyje nukris žemiau
11 litrų.
Oro srauto stiprumas nustatomas
ventiliatoriumi. Oro temperatūra
valdoma naudojantis temperatūros
valdikliu prietaisų skyde.
Ventiliatorius turi 3 greičius:
0=išjungta3=didelis greitis
Oro kondicionavimo
sistema gale
Oro kondicionavimo sistema gale
įjungiama kartu su oro
kondicionavimo sistema keleivių
skyriuje priekyje.

90Klimato kontrolė
Oro kondicionavimo sistemos
gale ventiliatoriaus jungiklis
Oro kondicionavimo sistemos gale
ventiliatoriaus padeda nukreipti oro
srautą į keleivių skyrių gale per
galines ventiliacines angas.
Ventiliatorių įjunkite veikiant oro
kondicionavimo sistemai, kad būtų
paskirstomas vėsus ir nusausintas
oras.
Oro srauto stiprumas nustatomas
ventiliatoriumi.
Ventiliatorius turi 3 greičius:
0=išjungta3=didelis greitisPapildomas šildytuvas
Aušinamojo skysčio šildytuvas
Nuo variklio nepriklausomas kuru
maitinamas aušalo šildytuvas
„Eberspächer“ greitai pašildo variklio
aušalą ir leidžia šildyti automobilio
saloną neužvedus variklio.9 Perspėjimas
Nedirbkite sistema pildydami kuro
baką, kai greta yra dulkių ar degių
garų, taip pat – uždaroje erdvėje
(pvz., garaže).
Prieš paleidžiant sistemą arba
programuojant ją pasileisti, reikia
perjungti automobilio klimato
kontrolės sistemą, kad ji šildytų
automobilį ir skirstytų orą (į V).
Kai nereikalinga, išjunkite.
Pasibaigus užprogramuotam laikui
šildymas automatiškai išsijungia.
Šildymas nustos veikti ir tada, jei
automobilyje liko per mažai degalų.
Veikimo metu yra naudojama
automobilio akumuliatoriaus energija.
Todėl važiavimo trukmė turėtų prilygti šildymo trukmei. Jei važiuojate
trumpais atstumais, reguliariai
tikrinkite automobilio akumuliatorių ir
prireikus jį įkraukite.
Kad užtikrintumėte veiksmingą
veikimą, vieną kartą per mėnesį
trumpam įjunkite pagalbinį šildytuvą.
Valdymo blokai
Laikmatis arba nuotolinio valdymo
pultelis įjungia ir išjungia sistemą, jis
taip pat naudojamas konkrečiam
išvažiavimo laikui suprogramuoti.

Klimato kontrolė91
Chronometras1
X
Suaktyvinimo
mygtukas=Įjungia / išjungia
valdymo bloką ir
keičia rodomą
informaciją2 q Grįžimo
mygtukas=Meniu juostoje
parenka funkcijas
ir derina vertes3 Meniu juosta=Parodo
pasirenkamas
funkcijas Y, x , P ,
Ö ir Y4 r Perėjimo
pirmyn
mygtukas=Meniu juostoje
parenka funkcijas
ir derina vertes5 OK mygtukas=Patvirtina išrankąNuotolinis valdymas
Valdymo mygtukai veikia lygiai taip
pat, kaip aprašyta apie laikmatį
pirmiau.
Norint suaktyvinti nuotolinio valdymo
pultelį, reikia paspausti suaktyvinimo
mygtuką X ir atleisti jį, kai ekrane
pasirodo meniu juosta. Ekrane
trumpam pasirodo signalo
indikatorius ir SENd, po to pateikiama
temperatūra.
9 Perspėjimas
Prieš pildant kurą būtina išjungti
nuotolinio valdymo bloką ir
šildytuvą!
Norint išjungti, reikia nuspausti ir
palaikyti suaktyvinimo mygtuką X
(kad nebūtų spustelėtas netyčia).
Nuotolinio valdymo pultelis veikia iki
600 metrų atstumu. Senkant
maitinimo elementui ir atitinkamomis
oro sąlygomis atstumas gali
sutrumpėti.

92Klimato kontrolė
Be nuotolinio valdymo pultelio
šildymo funkciją galima įjungti
30 minučių arba išjungti, naudojantis
prietaisų skydelyje pateiktu mygtuku.
Maitinimo elemento keitimas
Jei sutrumpėja nuotolinio valdymo
pultelio veikimo nuotolis arba
pradeda mirksėti baterijos įkrovimo
ženklas, pakeiskite maitinimo
elementą.
Moneta atidarykite dangtelį ir
pakeiskite maitinimo elementą
(CR 2430 arba analogiškas).
Užtikrinkite, kad naujas maitinimo
elementas būtų įstatytas teigiama
puse ( <) nukreipta į teigiamus
kontaktus. Uždarykite dangtelį.
Senus maitinimo elementus reikia
utilizuoti pagal aplinkosaugos
įstatymus.Akumuliatoriaus negalima išmesti į
buitinių atliekų sąvartyną. Jį reikia atiduoti į specialių atliekų surinkimocentrą.
Nuotolinio valdymo pultelio rodiniaicobA=Silpnas signalas –
pakeiskite padėtįconP=Nėra signalo –
prieikite arčiaubALo=Senka maitinimo
elementas –
pakeiskite maitinimo
elementąErr=Sistemos klaida –
kreipkitės į servisąAdd,
AddE=Sistema veikia
mokymosi režimu
Nuotolinio pultelio mokymas
Vėl prijungus automobilio
akumuliatorių, įsijungia prietaisų
skydelio mygtuko šviesos diodas ir sistema automatiškai sukonfigūruoja
nuotolinio valdymo pultelio meniu. Jei
šviesos diodas mirksi, paspauskite
nuotolinio valdymo pultelio mygtuką
OK , pasirinkite Add arba AddE ir
patvirtinkite.
Galima sukonfigūruoti ir papildomus
nuotolinio valdymo pultelius.
Nuspauskite mygtuką, kol pradės
mirksėti šviesos diodas, įjunkite
nuotolinio valdymo pultelį, pasirinkite
Add ir patvirtinkite.
AddE išmoko tik esamą nuotolinio
valdymo pultelį ir užblokuoja visus
anksčiau sukonfigūruotus. Add
išmoko iki 4 nuotolinio valdymo
pultelių, tačiau vienu metu sistemą
galima valdyti tik vienu valdymo
pulteliu.
Veikimas
Šildymas Y
Meniu juostoje pasirinkite Y ir
patvirtinkite. Ekrane ima mirksėti iš
anksto nustatyta šildymo trukmė,
pvz., L 30 . Gamykliniai nustatymai yra
30 minučių.
Jei norite laikinai suderinti šildymo
trukmę, pakeiskite ją su q arba r
mygtuku ir patvirtinkite. Vertę galima nustatyti intervale nuo 10 iki
120 minučių. Energijos suvartojimo
sumetimais pasižymėkite šildymo
trukmę.

Klimato kontrolė93
Norint išjungti, reikia meniu juostoje
dar kartą pasirinkti Y ir patvirtinti.
Ventiliacija x
Meniu juostoje pasirinkite x ir
patvirtinkite.
Dabar galima priimti arba pakeisti
ventiliacijos trukmę. Parodyta trukmė yra priimama be patvirtinimo.
Norint išjungti, reikia meniu juostoje
dar kartą pasirinkti x ir patvirtinti.
Programavimas P
Vienos dienos ar savaitės laikotarpyje galima suprogramuoti iki 3 iš anksto
nustatytų išvykimo laikų.
■ Meniu juostoje pasirinkite P ir
patvirtinkite
■ Pasirinkite pageidaujamą suprogramuotą atminties numerį:1 , 2 arba 3 ir patvirtinkite
■ Pasirinkite dieną ir patvirtinkite ■ Pasirinkite valandas ir patvirtinkite
■ Pasirinkite minutes ir patvirtinkite■ Pasirinkite Y arba x ir patvirtinkite
■ Jei reikia, nustatykite veikimo trukmę iki išvažiavimo ir
patvirtinkite
Programavimui pabraukiamas kitas atminties numeris ir pateikiama
savaitės diena. Pakartokite
procedūrą ir suprogramuokite kitus atminties numerius.
Procedūros metu spustelėjus
mygtuką X, išeinama neįrašius
programavimo pakeitimų.
Norint pašalinti nustatytą išvykimo
laiką, reikia įvykdyti programavimo
žingsnius, kol pradės mirksėti šildymo
ženklas Y. Spaudinėkite q arba r
mygtuką, kol ekrane pasirodys oFF,
tada patvirtinkite.
Šildymas nutraukiamas automatiškai, praėjus 5 minutėms nuo
suprogramuoto išvykimo laiko.
Pastaba
Nuotolinio valdymo sistemoje yra
temperatūros jutiklis, kuris
apskaičiuoja veikimo trukmę pagal
aplinkos temperatūrą ir
pageidaujamą šildymo lygį (ECOarba HIGH). Sistema pasileidžia automatiškai, likus nuo 5 iki
60 minučių iki suprogramuoto
išvažiavimo laiko.
Nustatykite savaitės dienos, laiko ir
šildymo trukmę Ö
Jei atjungiamas automobilio
akumuliatorius arba per žema jo
įtampa, bloką reikia atstatyti.
■ Pasirinkite Ö ir patvirtinkite
■ Pasirinkite savaitės dieną ir patvirtinkite
■ Pakeiskite valandas ir patvirtinkite
■ Pakeiskite minutes ir patvirtinkite
■ Pakeiskite numatytąją šildymo trukmę ir patvirtinkite
Šildymo lygis Y
Pagal suprogramuotą išvykimo laiką
galima nustatyti tokį pageidaujamą
šildymo lygį: ECO arba HIGH.
Pasirinkite Y ir patvirtinkite. Ekrane
ima mirksėti ECO arba HIGH.
Suderinkite mygtuku q arba r ir
patvirtinkite.

94Klimato kontrolėVentiliacinės angos
Reguliuojamos
ventiliacinės angos Mažiausiai viena ventiliacinė anga
turi būti atidaryta, kai įjungtas
aušinimas, kad dėl oro judėjimo
stokos neapledėtų garintuvas.
Centrinės ventiliacinės angos
Norėdami atidaryti arba uždaryti
ventiliacines angas, pasukite
reguliavimo ratuką į kairę ar dešinę.
Nukreipkite oro srovę pakeldami ar
pasukdami skersinius.
Šoninės ventiliacinės angos
Norėdami atidaryti arba uždaryti
šonines ventiliacines angas, pasukite reguliavimo ratuką į kairę ar dešinę.
Nukreipkite oro srovę pakeldami ar
pasukdami skersinius.
Priklausomai nuo temperatūros
valdiklio padėties oras bus
nukreipiamas į automobilį per šonines
ventiliacines angas.
9 Perspėjimas
Netvirtinkite jokių daiktų prie
ventiliacinių angų skersinių. Iškyla sugadinimo ir sužeidimo pavojus
avarijos atveju.
Fiksuotos ventiliacinės
angos Papildomos ventiliacinės angos
įtaisytos po priekiniu langu ir durų
langais bei grindyse.
Galinio keleivių skyriaus
ventiliacinės angos
