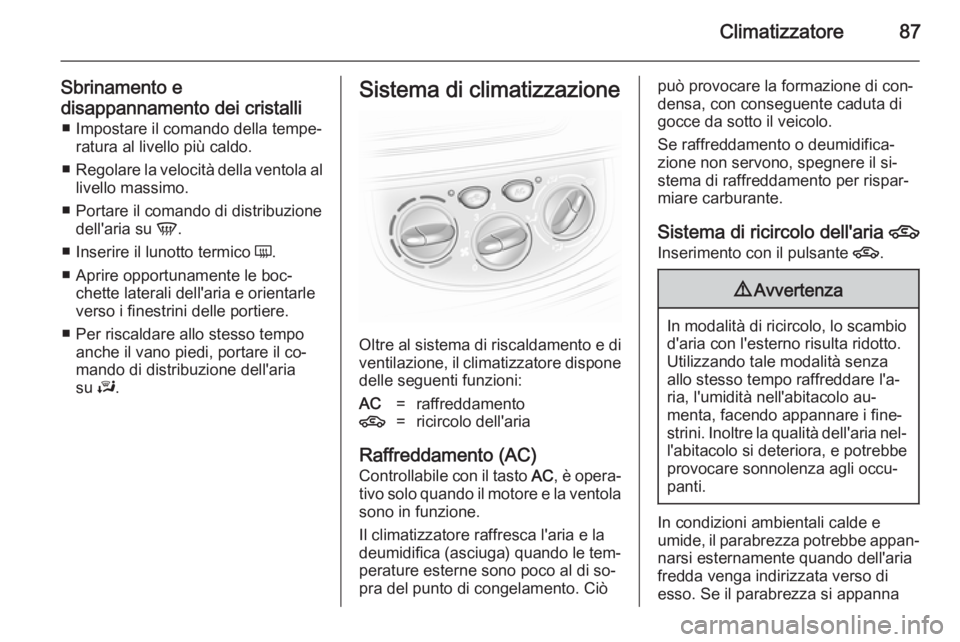

Climatizzatore87
Sbrinamento e
disappannamento dei cristalli ■ Impostare il comando della tempe‐ ratura al livello più caldo.
■ Regolare la velocità della ventola al
livello massimo.
■ Portare il comando di distribuzione dell'aria su V.
■ Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
■ Per riscaldare allo stesso tempo anche il vano piedi, portare il co‐
mando di distribuzione dell'aria
su J.Sistema di climatizzazione
Oltre al sistema di riscaldamento e di
ventilazione, il climatizzatore dispone
delle seguenti funzioni:
AC=raffreddamento4=ricircolo dell'aria
Raffreddamento (AC)
Controllabile con il tasto AC, è opera‐
tivo solo quando il motore e la ventola
sono in funzione.
Il climatizzatore raffresca l'aria e la
deumidifica (asciuga) quando le tem‐ perature esterne sono poco al di so‐pra del punto di congelamento. Ciò
può provocare la formazione di con‐
densa, con conseguente caduta di
gocce da sotto il veicolo.
Se raffreddamento o deumidifica‐
zione non servono, spegnere il si‐
stema di raffreddamento per rispar‐
miare carburante.
Sistema di ricircolo dell'aria 4
Inserimento con il pulsante 4.9Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini. Inoltre la qualità dell'aria nel‐
l'abitacolo si deteriora, e potrebbe
provocare sonnolenza agli occu‐
panti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐ narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna

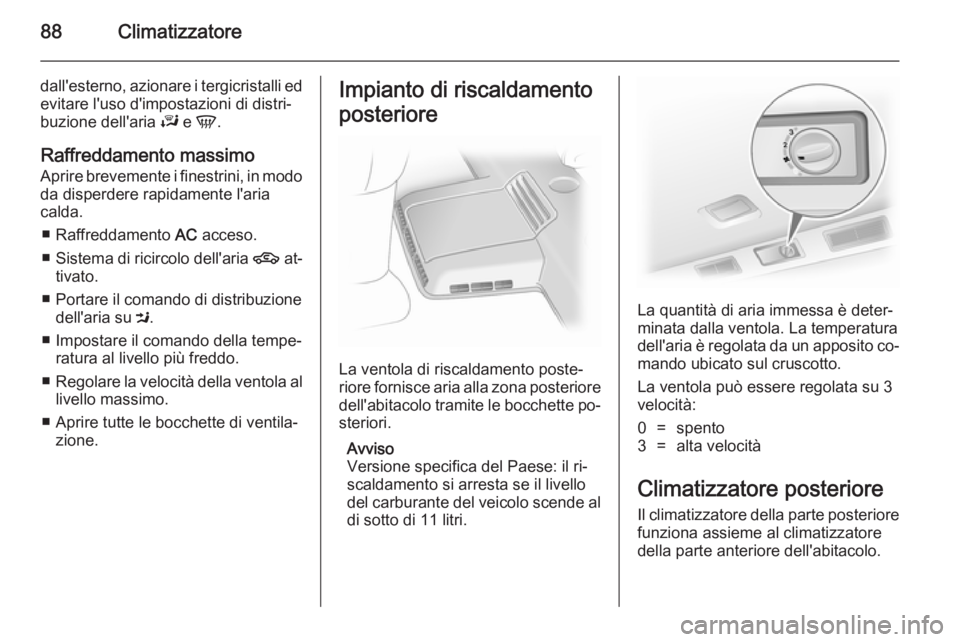

88Climatizzatore
dall'esterno, azionare i tergicristalli edevitare l'uso d'impostazioni di distri‐
buzione dell'aria J e V .
Raffreddamento massimo
Aprire brevemente i finestrini, in modo da disperdere rapidamente l'aria
calda.
■ Raffreddamento AC acceso.
■ Sistema di ricircolo dell'aria 4 at‐
tivato.
■ Portare il comando di distribuzione dell'aria su M.
■ Impostare il comando della tempe‐ ratura al livello più freddo.
■ Regolare la velocità della ventola al
livello massimo.
■ Aprire tutte le bocchette di ventila‐ zione.Impianto di riscaldamento
posteriore
La ventola di riscaldamento poste‐
riore fornisce aria alla zona posteriore dell'abitacolo tramite le bocchette po‐
steriori.
Avviso
Versione specifica del Paese: il ri‐
scaldamento si arresta se il livello
del carburante del veicolo scende al
di sotto di 11 litri.
La quantità di aria immessa è deter‐ minata dalla ventola. La temperaturadell'aria è regolata da un apposito co‐ mando ubicato sul cruscotto.
La ventola può essere regolata su 3
velocità:
0=spento3=alta velocità
Climatizzatore posteriore
Il climatizzatore della parte posteriore
funziona assieme al climatizzatore
della parte anteriore dell'abitacolo.

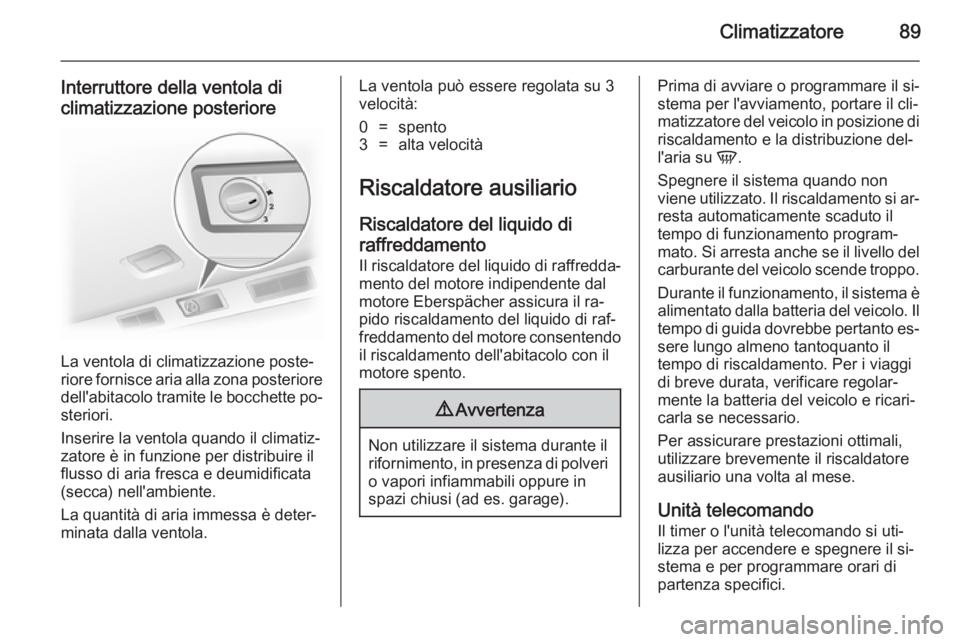

Climatizzatore89
Interruttore della ventola diclimatizzazione posteriore
La ventola di climatizzazione poste‐
riore fornisce aria alla zona posteriore dell'abitacolo tramite le bocchette po‐
steriori.
Inserire la ventola quando il climatiz‐
zatore è in funzione per distribuire il
flusso di aria fresca e deumidificata
(secca) nell'ambiente.
La quantità di aria immessa è deter‐
minata dalla ventola.
La ventola può essere regolata su 3
velocità:0=spento3=alta velocità
Riscaldatore ausiliario
Riscaldatore del liquido di
raffreddamento Il riscaldatore del liquido di raffredda‐ mento del motore indipendente dal
motore Eberspächer assicura il ra‐
pido riscaldamento del liquido di raf‐
freddamento del motore consentendo
il riscaldamento dell'abitacolo con il
motore spento.
9 Avvertenza
Non utilizzare il sistema durante il
rifornimento, in presenza di polveri
o vapori infiammabili oppure in
spazi chiusi (ad es. garage).
Prima di avviare o programmare il si‐
stema per l'avviamento, portare il cli‐
matizzatore del veicolo in posizione di riscaldamento e la distribuzione del‐
l'aria su V.
Spegnere il sistema quando non viene utilizzato. Il riscaldamento si ar‐ resta automaticamente scaduto il
tempo di funzionamento program‐
mato. Si arresta anche se il livello del
carburante del veicolo scende troppo.
Durante il funzionamento, il sistema èalimentato dalla batteria del veicolo. Il
tempo di guida dovrebbe pertanto es‐
sere lungo almeno tantoquanto il
tempo di riscaldamento. Per i viaggi
di breve durata, verificare regolar‐
mente la batteria del veicolo e ricari‐
carla se necessario.
Per assicurare prestazioni ottimali,
utilizzare brevemente il riscaldatore
ausiliario una volta al mese.
Unità telecomando
Il timer o l'unità telecomando si uti‐
lizza per accendere e spegnere il si‐
stema e per programmare orari di partenza specifici.

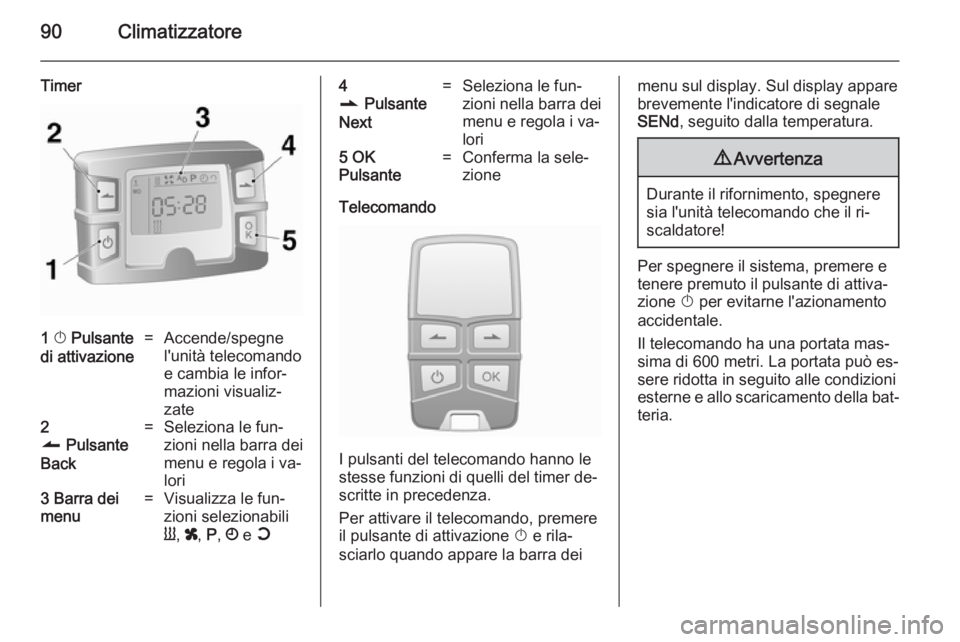

90Climatizzatore
Timer1 X Pulsante
di attivazione=Accende/spegne
l'unità telecomando
e cambia le infor‐
mazioni visualiz‐
zate2
q Pulsante
Back=Seleziona le fun‐
zioni nella barra dei
menu e regola i va‐
lori3 Barra dei
menu=Visualizza le fun‐ zioni selezionabili
Y , x , P , Ö e Y4
r Pulsante
Next=Seleziona le fun‐
zioni nella barra dei
menu e regola i va‐
lori5 OK
Pulsante=Conferma la sele‐
zione
Telecomando
I pulsanti del telecomando hanno le
stesse funzioni di quelli del timer de‐
scritte in precedenza.
Per attivare il telecomando, premere
il pulsante di attivazione X e rila‐
sciarlo quando appare la barra dei
menu sul display. Sul display appare
brevemente l'indicatore di segnale
SENd , seguito dalla temperatura.9Avvertenza
Durante il rifornimento, spegnere
sia l'unità telecomando che il ri‐
scaldatore!
Per spegnere il sistema, premere e
tenere premuto il pulsante di attiva‐
zione X per evitarne l'azionamento
accidentale.
Il telecomando ha una portata mas‐
sima di 600 metri. La portata può es‐
sere ridotta in seguito alle condizioni
esterne e allo scaricamento della bat‐
teria.

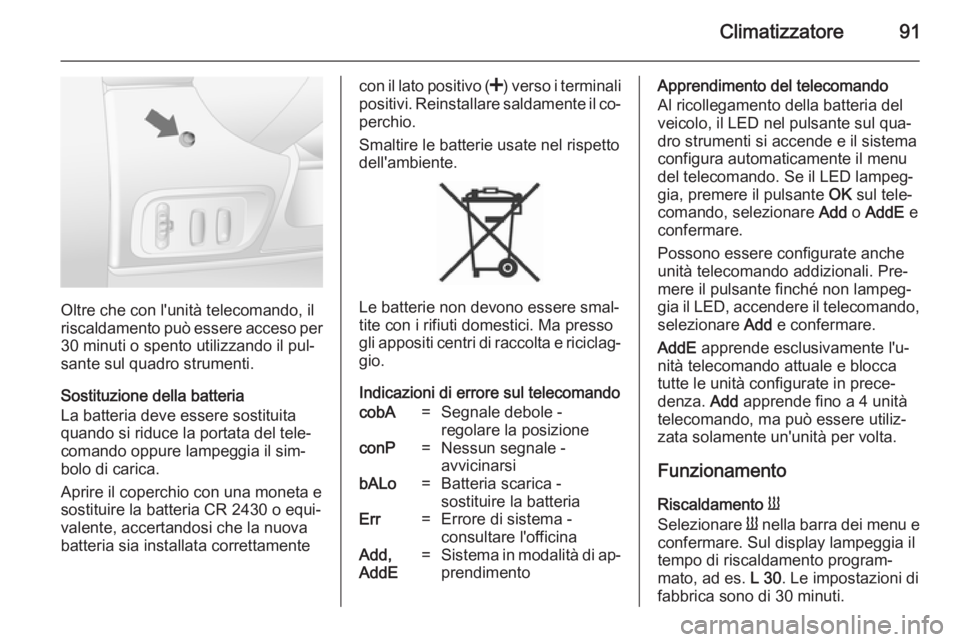

Climatizzatore91
Oltre che con l'unità telecomando, il
riscaldamento può essere acceso per
30 minuti o spento utilizzando il pul‐
sante sul quadro strumenti.
Sostituzione della batteria
La batteria deve essere sostituita
quando si riduce la portata del tele‐
comando oppure lampeggia il sim‐
bolo di carica.
Aprire il coperchio con una moneta e
sostituire la batteria CR 2430 o equi‐
valente, accertandosi che la nuova
batteria sia installata correttamente
con il lato positivo ( <) verso i terminali
positivi. Reinstallare saldamente il co‐ perchio.
Smaltire le batterie usate nel rispetto dell'ambiente.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Indicazioni di errore sul telecomando
cobA=Segnale debole -
regolare la posizioneconP=Nessun segnale -
avvicinarsibALo=Batteria scarica -
sostituire la batteriaErr=Errore di sistema -
consultare l'officinaAdd,
AddE=Sistema in modalità di ap‐
prendimentoApprendimento del telecomando
Al ricollegamento della batteria del
veicolo, il LED nel pulsante sul qua‐
dro strumenti si accende e il sistema
configura automaticamente il menu
del telecomando. Se il LED lampeg‐
gia, premere il pulsante OK sul tele‐
comando, selezionare Add o AddE e
confermare.
Possono essere configurate anche
unità telecomando addizionali. Pre‐
mere il pulsante finché non lampeg‐
gia il LED, accendere il telecomando,
selezionare Add e confermare.
AddE apprende esclusivamente l'u‐
nità telecomando attuale e blocca
tutte le unità configurate in prece‐
denza. Add apprende fino a 4 unità
telecomando, ma può essere utiliz‐
zata solamente un'unità per volta.
Funzionamento
Riscaldamento Y
Selezionare Y nella barra dei menu e
confermare. Sul display lampeggia il
tempo di riscaldamento program‐
mato, ad es. L 30. Le impostazioni di
fabbrica sono di 30 minuti.

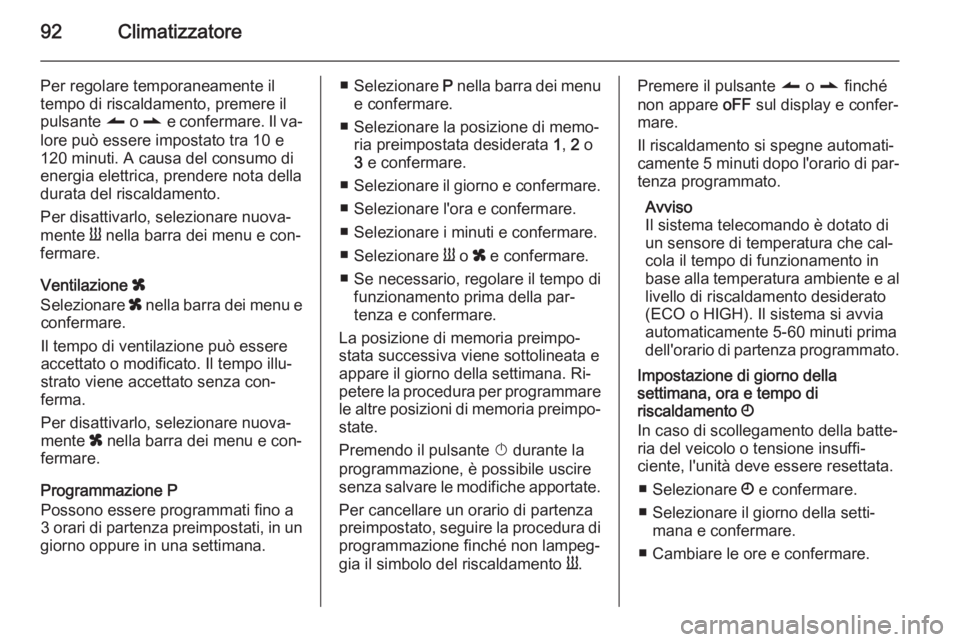

92Climatizzatore
Per regolare temporaneamente il
tempo di riscaldamento, premere il
pulsante q o r e confermare. Il va‐
lore può essere impostato tra 10 e
120 minuti. A causa del consumo di
energia elettrica, prendere nota della durata del riscaldamento.
Per disattivarlo, selezionare nuova‐
mente Y nella barra dei menu e con‐
fermare.
Ventilazione x
Selezionare x nella barra dei menu e
confermare.
Il tempo di ventilazione può essere
accettato o modificato. Il tempo illu‐
strato viene accettato senza con‐
ferma.
Per disattivarlo, selezionare nuova‐
mente x nella barra dei menu e con‐
fermare.
Programmazione P
Possono essere programmati fino a
3 orari di partenza preimpostati, in un
giorno oppure in una settimana.■ Selezionare P nella barra dei menu
e confermare.
■ Selezionare la posizione di memo‐ ria preimpostata desiderata 1, 2 o
3 e confermare.
■ Selezionare il giorno e confermare.
■ Selezionare l'ora e confermare.
■ Selezionare i minuti e confermare.
■ Selezionare Y o x e confermare.
■ Se necessario, regolare il tempo di funzionamento prima della par‐
tenza e confermare.
La posizione di memoria preimpo‐
stata successiva viene sottolineata e appare il giorno della settimana. Ri‐
petere la procedura per programmare le altre posizioni di memoria preimpo‐
state.
Premendo il pulsante X durante la
programmazione, è possibile uscire
senza salvare le modifiche apportate.
Per cancellare un orario di partenza
preimpostato, seguire la procedura di
programmazione finché non lampeg‐
gia il simbolo del riscaldamento Y.Premere il pulsante q o r finché
non appare oFF sul display e confer‐
mare.
Il riscaldamento si spegne automati‐
camente 5 minuti dopo l'orario di par‐
tenza programmato.
Avviso
Il sistema telecomando è dotato di
un sensore di temperatura che cal‐
cola il tempo di funzionamento in
base alla temperatura ambiente e al livello di riscaldamento desiderato
(ECO o HIGH). Il sistema si avvia
automaticamente 5-60 minuti prima
dell'orario di partenza programmato.
Impostazione di giorno della
settimana, ora e tempo di
riscaldamento Ö
In caso di scollegamento della batte‐ ria del veicolo o tensione insuffi‐
ciente, l'unità deve essere resettata.
■ Selezionare Ö e confermare.
■ Selezionare il giorno della setti‐ mana e confermare.
■ Cambiare le ore e confermare.

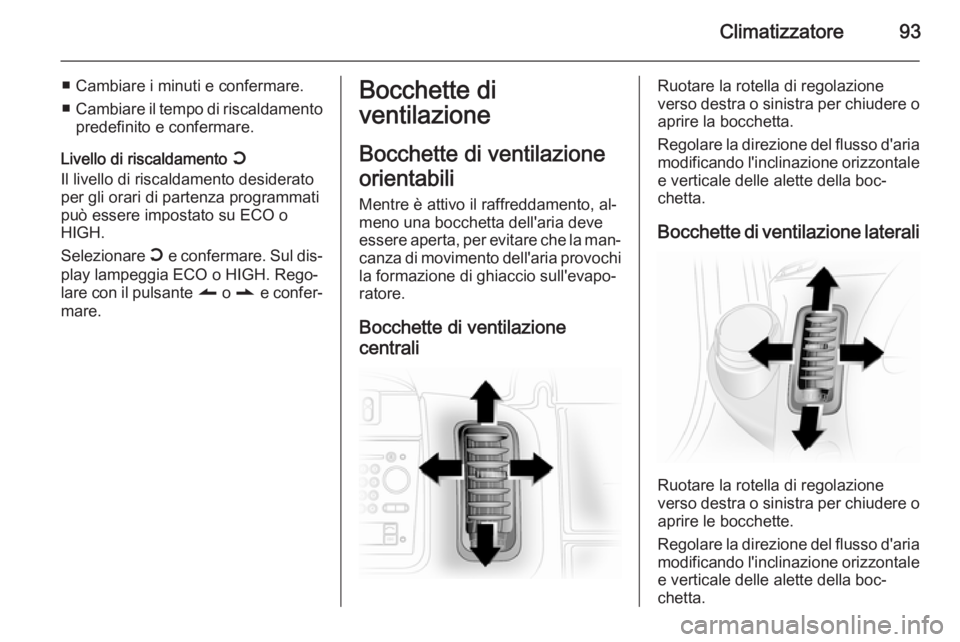

Climatizzatore93
■ Cambiare i minuti e confermare.
■ Cambiare il tempo di riscaldamento
predefinito e confermare.
Livello di riscaldamento Y
Il livello di riscaldamento desiderato
per gli orari di partenza programmati
può essere impostato su ECO o
HIGH.
Selezionare Y e confermare. Sul dis‐
play lampeggia ECO o HIGH. Rego‐
lare con il pulsante q o r e confer‐
mare.Bocchette di
ventilazione
Bocchette di ventilazione
orientabili Mentre è attivo il raffreddamento, al‐
meno una bocchetta dell'aria deve
essere aperta, per evitare che la man‐
canza di movimento dell'aria provochi la formazione di ghiaccio sull'evapo‐
ratore.
Bocchette di ventilazionecentraliRuotare la rotella di regolazione
verso destra o sinistra per chiudere o aprire la bocchetta.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale
e verticale delle alette della boc‐
chetta.
Bocchette di ventilazione laterali
Ruotare la rotella di regolazione
verso destra o sinistra per chiudere o aprire le bocchette.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale
e verticale delle alette della boc‐
chetta.

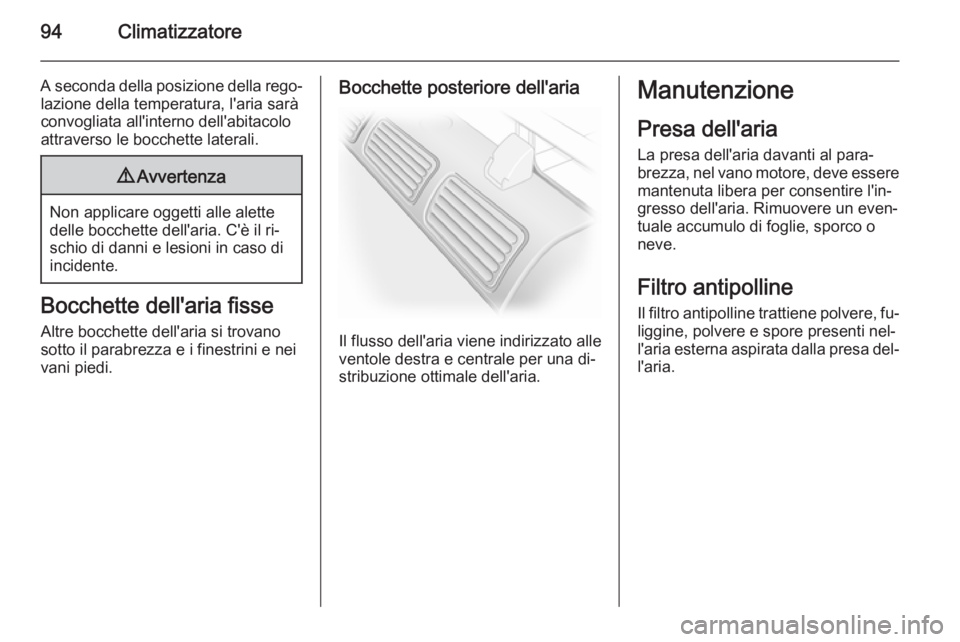

94Climatizzatore
A seconda della posizione della rego‐lazione della temperatura, l'aria sarà
convogliata all'interno dell'abitacolo
attraverso le bocchette laterali.9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il ri‐ schio di danni e lesioni in caso di
incidente.
Bocchette dell'aria fisse
Altre bocchette dell'aria si trovano
sotto il parabrezza e i finestrini e nei vani piedi.
Bocchette posteriore dell'aria
Il flusso dell'aria viene indirizzato alle
ventole destra e centrale per una di‐
stribuzione ottimale dell'aria.
Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza, nel vano motore, deve essere
mantenuta libera per consentire l'in‐
gresso dell'aria. Rimuovere un even‐
tuale accumulo di foglie, sporco o
neve.
Filtro antipolline
Il filtro antipolline trattiene polvere, fu‐ liggine, polvere e spore presenti nel‐
l'aria esterna aspirata dalla presa del‐ l'aria.
