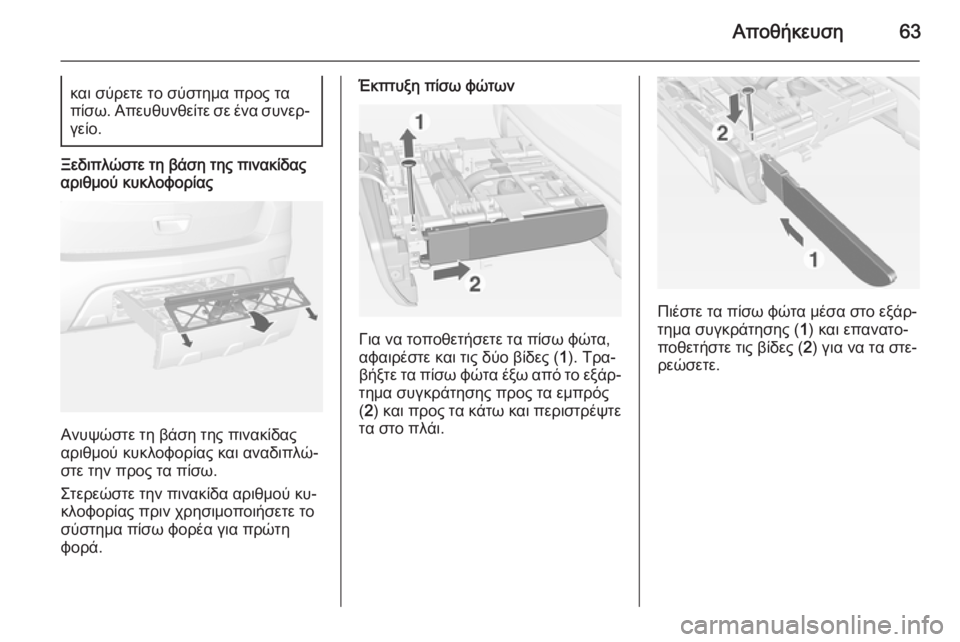

Αποθήκευση63και σύρετε το σύστημα προς ταπίσω. Απευθυνθείτε σε ένα συνερ‐ γείο.
Ξεδιπλώστε τη βάση της πινακίδας
αριθμού κυκλοφορίας
Ανυψώστε τη βάση της πινακίδας
αριθμού κυκλοφορίας και αναδιπλώ‐
στε την προς τα πίσω.
Στερεώστε την πινακίδα αριθμού κυ‐
κλοφορίας πριν χρησιμοποιήσετε το
σύστημα πίσω φορέα για πρώτη
φορά.
Έκπτυξη πίσω φώτων
Για να τοποθετήσετε τα πίσω φώτα,
αφαιρέστε και τις δύο βίδες ( 1). Τρα‐
βήξτε τα πίσω φώτα έξω από το εξάρ‐ τημα συγκράτησης προς τα εμπρός
( 2 ) και προς τα κάτω και περιστρέψτε
τα στο πλάι.
Πιέστε τα πίσω φώτα μέσα στο εξάρ‐
τημα συγκράτησης ( 1) και επανατο‐
ποθετήστε τις βίδες ( 2) για να τα στε‐
ρεώσετε.

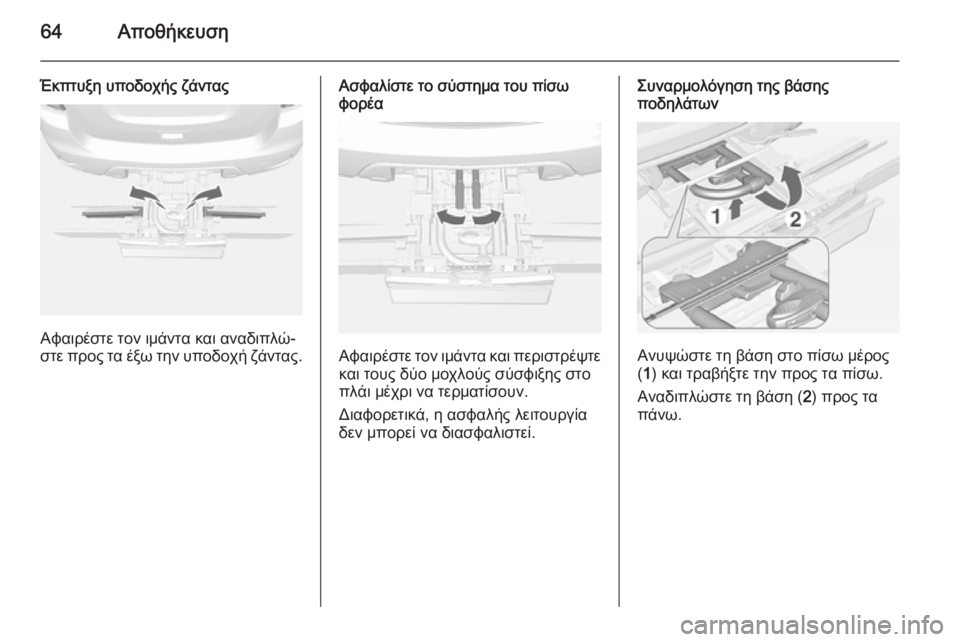

64Αποθήκευση
Έκπτυξη υποδοχής ζάντας
Αφαιρέστε τον ιμάντα και αναδιπλώ‐
στε προς τα έξω την υποδοχή ζάντας.
Ασφαλίστε το σύστημα του πίσω
φορέα
Αφαιρέστε τον ιμάντα και περιστρέψτε
και τους δύο μοχλούς σύσφιξης στο
πλάι μέχρι να τερματίσουν.
Διαφορετικά, η ασφαλής λειτουργία
δεν μπορεί να διασφαλιστεί.
Συναρμολόγηση της βάσης
ποδηλάτων
Ανυψώστε τη βάση στο πίσω μέρος
( 1 ) και τραβήξτε την προς τα πίσω.
Αναδιπλώστε τη βάση ( 2) προς τα
πάνω.

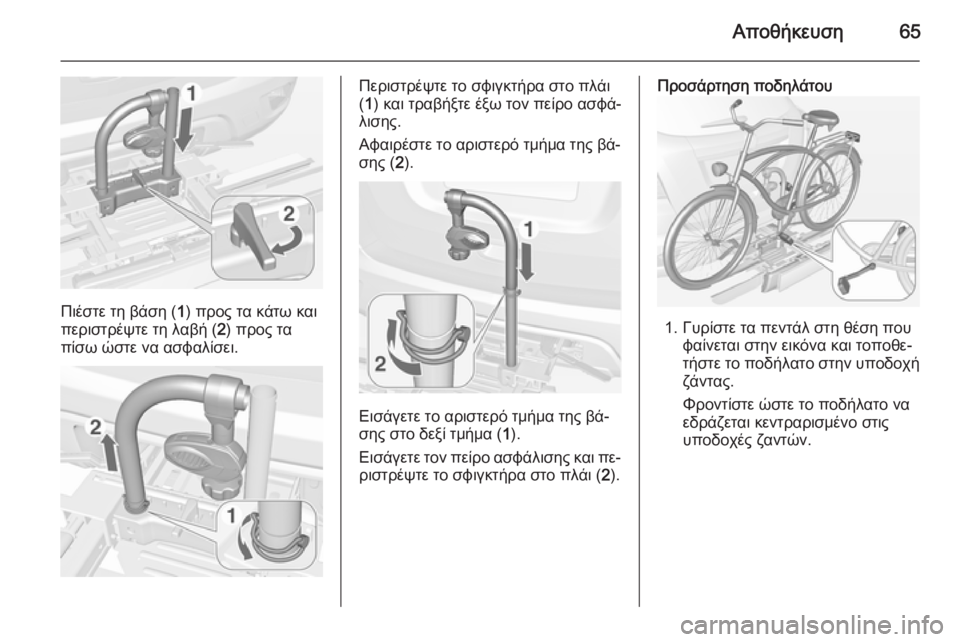

Αποθήκευση65
Πιέστε τη βάση (1) προς τα κάτω και
περιστρέψτε τη λαβή ( 2) προς τα
πίσω ώστε να ασφαλίσει.
Περιστρέψτε το σφιγκτήρα στο πλάι
( 1 ) και τραβήξτε έξω τον πείρο ασφά‐
λισης.
Αφαιρέστε το αριστερό τμήμα της βά‐
σης ( 2).
Εισάγετε το αριστερό τμήμα της βά‐
σης στο δεξί τμήμα ( 1).
Εισάγετε τον πείρο ασφάλισης και πε‐ ριστρέψτε το σφιγκτήρα στο πλάι ( 2).
Προσάρτηση ποδηλάτου
1. Γυρίστε τα πεντάλ στη θέση που
φαίνεται στην εικόνα και τοποθε‐
τήστε το ποδήλατο στην υποδοχή ζάντας.
Φροντίστε ώστε το ποδήλατο να
εδράζεται κεντραρισμένο στις
υποδοχές ζαντών.

66Αποθήκευση
2. Προσαρτήστε το μικρό βραχίοναστερέωσης στο σκελετό του πο‐
δηλάτου. Στρέψτε την ασφάλεια
δεξιόστροφα για να δέσει.
3. Στερεώστε και τους δύο τροχούς του ποδηλάτου στις υποδοχές ζά‐
ντας, χρησιμοποιώντας τους ιμά‐
ντες συγκράτησης.
4. Ελέγξτε το ποδήλατο για να βε‐ βαιωθείτε ότι έχει στερεωθεί καλά.Προσοχή
Βεβαιωθείτε ότι το διάκενο ανά‐
μεσα στο ποδήλατο και το όχημα
είναι τουλάχιστον 5 cm. Εάν χρεια‐
στεί, λασκάρετε το τιμόνι και γυρί‐
στε το στο πλάι.
Προσάρτηση του προσαρμογέα
Όταν μεταφέρετε περισσότερα από
ένα ποδήλατα, πρέπει είναι στερεω‐
μένος ο αντάπτορας.
1. Εφαρμόστε τον προσαρμογέα στο
σύστημα πίσω φορέα, όπως υπο‐
δεικνύεται στην εικόνα.

Αποθήκευση67
2. Στρέψτε το μοχλό (1) προς τα
εμπρός και συγκρατήστε τον και,
στη συνέχεια, χαμηλώστε τον
προσαρμογέα ( 2) στο πίσω μέ‐
ρος.
3. Αποδεσμεύστε το μοχλό και ελέγξτε εάν ο προσαρμογέας έχει
ασφαλίσει καλά.
4. Περάστε τον ιμάντα που είναι προ‐
σαρτημένος στον προσαρμογέα
κάτω από το μοχλό όταν αναδι‐
πλώνετε προς τα πίσω το σύ‐
στημα πίσω φορέα. Δέστε τον ιμά‐
ντα.
Προσάρτηση περισσότερων
ποδηλάτων
Η διαδικασία προσάρτησης περισσό‐
τερων ποδηλάτων είναι παρόμοια με
τη διαδικασία προσάρτησης του πρώ‐
του ποδηλάτου. Επιπλέον, πρέπει να
ληφθούν υπ' όψιν ορισμένα βήματα:
1. Προτού τοποθετήσετε το ποδή‐ λατο, να ξεδιπλώνετε πάντοτε τις
υποδοχές ζαντών για το επόμενο
ποδήλατο, εάν κριθεί απαραίτητο.
2. Να περιστρέφετε πάντοτε τα πε‐ ντάλ στην κατάλληλη θέση πριν
την τοποθέτηση του ποδηλάτου.3. Τοποθετήστε τα ποδήλατα στο σύστημα πίσω φορέα, ευθυγραμ‐
μίζοντας εναλλάξ προς τα αρι‐
στερά και προς τα δεξιά.
4. Ευθυγραμμίστε τα ποδήλατα με εκείνο που τοποθετήσατε προη‐
γουμένως. Οι πλήμνες τροχών
των ποδηλάτων δεν θα πρέπει να
έρχονται σε επαφή μεταξύ τους.
5. Προσαρτήστε τα ποδήλατα με βραχίονες στερέωσης και ασφά‐
λειες ιμάντων, όπως περιγράφεται
για το πρώτο ποδήλατο. Οι βρα‐
χίονες στερέωσης θα πρέπει να
στερεωθούν σε παράλληλη διά‐
ταξη.
Χρησιμοποιήστε το μακρύ βρα‐
χίονα στερέωσης για να προσαρ‐
τήσετε το δεύτερο ποδήλατο στη
βάση.

68Αποθήκευση
Χρησιμοποιήστε τον κοντό βοη‐
θητικό βραχίονα στερέωσης για
να προσαρτήσετε το τρίτο ποδή‐
λατο. Ο βραχίονας πρέπει να στε‐
ρεωθεί ανάμεσα στους σκελετούς
του δεύτερου και του τρίτου ποδη‐ λάτου.6. Επίσης, στερεώστε και τους δύο τροχούς του τρίτου ποδηλάτου
στις υποδοχές ζάντας χρησιμο‐
ποιώντας τους ιμάντες στερέω‐
σης.
Συνιστάται να τοποθετήσετε μια προειδοποιητική ετικέτα στο ποδή‐
λατο που βρίσκεται προς την πλευρά
του δρόμου για να είναι πιο ορατό.
Ανάσυρση του συστήματος πίσω
φορέα προς τα πίσω
Το σύστημα πίσω φορέα μπορεί να
τραβηχτεί προς τα πίσω, παρέχοντας πρόσβαση στο χώρο αποσκευών.
■ Χωρίς προσαρτημένο προσαρμο‐ γέα:
Πιέστε και κρατήστε πατημένο το
μοχλό ( 1) για αποδέσμευση.
Τραβήξτε τη βάση ( 2) προς τα πίσω
για να ανασυρθεί το σύστημα πίσω φορέα.
■ Με προσαρτημένο προσαρμογέα:
9 Προειδοποίηση
Προσέξτε κατά την αποδέσμευση
του συστήματος πίσω φορέα, κα‐
θώς θα πάρει κλίση προς τα πίσω. Κίνδυνος τραυματισμού.

Αποθήκευση69
Συγκρατήστε το σκελετό (1) του πιο
πίσω ποδηλάτου με το ένα χέρι και
τραβήξτε τη θηλιά ( 2) για να το απο‐
δεσμεύσετε.
Κρατήστε το πιο πίσω ποδήλατο με τα δύο χέρια και ανασύρετε το σύ‐
στημα πίσω φορέα προς τα πίσω.
Για καλύτερη ορατότητα, τα πίσω
φώτα του οχήματος ανάβουν κατά την
ανάσυρση του συστήματος πίσω φο‐
ρέα προς τα πίσω.
9 Προειδοποίηση
Όταν αναδιπλώνετε το σύστημα
πίσω φορέα και πάλι προς τα
εμπρός, φροντίστε το σύστημα
εμπλακεί σταθερά.
Αφαίρεση ποδηλάτων
Αφαιρέστε τις δέστρες και από τα δύο ελαστικά του ποδηλάτου.
Στρέψτε την ασφάλεια αριστερό‐
στροφα και αφαιρέστε τους βραχίονες στερέωσης.
Αποσύνδεση του προσαρμογέα
Αποσυνδέστε τον αντάπτορα πριν
αφαιρέσετε το ποδήλατο στο σύστημα
πίσω φορέα.
1. Αναδιπλώστε τις υποδοχές ζα‐ ντών.
2. Ξεκουμπώστε τον ιμάντα.

70Αποθήκευση
3. Στρέψτε το μοχλό (1) προς τα
εμπρός και κρατήστε τον.
4. Ανυψώστε τον προσαρμογέα ( 2)
στο πίσω μέρος και αφαιρέστε.
Αποσυναρμολόγηση της βάσης
ποδηλάτων
Περιστρέψτε το σφιγκτήρα στο πλάι
( 1 ) και τραβήξτε έξω τον πείρο ασφά‐
λισης. Αφαιρέστε το πάνω τμήμα της
βάσης ( 2).
Επανατοποθετήστε τη βάση ( 1). Ει‐
σάγετε τον πείρο ασφάλισης και περι‐ στρέψτε το σφιγκτήρα στο πλάι ( 2).
Προσαρμόστε τους βραχίονες στε‐
ρέωσης στη διάταξη που υποδεικνύε‐
ται στην εικόνα.
Περιστρέψτε τη λαβή ( 1) στο πλάι για
να αποσυνδέσετε και να ανασηκώ‐
σετε τη βάση ( 2).
Αναδιπλώστε τη βάση προς τα πίσω
και, κατόπιν, ωθήστε προς τα εμπρός
μέχρι να τερματίσει ( 1).
Πιέστε τη βάση προς τα κάτω στο
πίσω μέρος ( 2).
Αναδίπλωση υποδοχής ζάντας
Αναδιπλώστε την υποδοχή ζάντας.
Δέστε τον ιμάντα.
