2014 OPEL INSIGNIA Instrukcja obsługi (in Polish)

Pielęgnacja samochodu255
2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Pociągnąć i odblokować żarówkę w celu odłączenia od złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie
1. Obrócić osłonę w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Pociągnąć i odblokować oprawkę żarówki w celu odłączenia od
złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.

256Pielęgnacja samochodu
Światła pozycyjne / Światła do
jazdy dziennej Lampy świateł pozycyjnych i świateł
do jazdy dziennej są wyposażone w
diody LED. W razie awarii wymienić
diody LED w warsztacie.
Światła przeciwmgielne Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo w celu
zablokowania.
Światła tylne
5-drzwiowy hatchback/
4-drzwiowy sedan
1. Zdjąć osłonę z przestrzeni bagażowej od wewnątrz.

Pielęgnacja samochodu257
2. Odkręcić dłonią trzy plastikowenakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Obrócić oprawkę żarówki w lewo i
wyjąć. Wymienić żarówkę,
wyciągając lub obracając:
Lampę kierunkowskazu 1
Tylne światło przeciwmgielne 2,
tylko po stronie kierowcy
Światło cofania 3
Lampa tylna i lampy światła stopu są wyposażone w diody LED. W
razie awarii przeprowadzić
wymianę diod w warsztacie.
5. Włożyć oprawkę żarówki w zespół
świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
nakrętki od strony przestrzeni
bagażowej. Zamknąć osłonę.
Sports Tourer / Country Tourer
1. Zwolnić i otworzyć osłonkę w tylnej klapie.

258Pielęgnacja samochodu
2. Odkręcić dłonią trzy plastikowenakrętki.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Obrócić oprawkę żarówki w lewo i
wyjąć. Aby wymienić żarówkę,
wyjąć:
Światło cofania 1
Kierunkowskaz 2
Lampa tylna i lampa świateł stopu i tylna lampa przeciwmgielna są
wyposażone w diody LED. W
razie awarii przeprowadzić
wymianę diod w warsztacie.
5. Włożyć oprawkę żarówki w zespół
świateł tylnych i obrócić w prawo.
Zamocować zespół lampy,
umieszczając kołki mocujące w
otworach tylnej klapy i dokręcając nakrętki od wewnątrz tylnej klapy. Zamknąć osłonę.
Dodatkowe światła w ramie tylnej
klapy
1. Otworzyć tylną klapę.
2. Zwolnić i zdjąć osłonę w bocznym
panelu wykończeniowym.

Pielęgnacja samochodu259
3. Wycisnąć od wewnątrz obudowęlampy z bocznego panelu.
4. Obrócić plastikową nakrętkę wlewo i wyjąć z oprawki żarówki.
5. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Włożyć plastikową nakrętkę w
oprawkę żarówki poprzez
obracanie w prawo.
Światło tylne ( 1)
Kierunkowskaz ( 2)
6. Włożyć oprawkę żarówki w ramę tylnej klapy. Zamknąć osłonę w
bocznym panelu
wykończeniowym.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Po lewej stronie samochodu przesunąć lampę do przodu i
wyjąć ją z błotnika, zaczynając od
tylnej części.
Po prawej stronie samochodu
przesunąć lampę do tyłu i wyjąć ją z błotnika, zaczynając od
przedniej części.

260Pielęgnacja samochodu
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Po lewej stronie: włożyć przednią część do błotnika, przesunąć doprzodu i wcisnąć tylną część.
Po prawej stronie: włożyć tylną
część do błotnika, przesunąć do
tyłu i wcisnąć przednią część.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w obudowę lampki, a następnie przesunąć gow bok w celu zwolnienia sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.

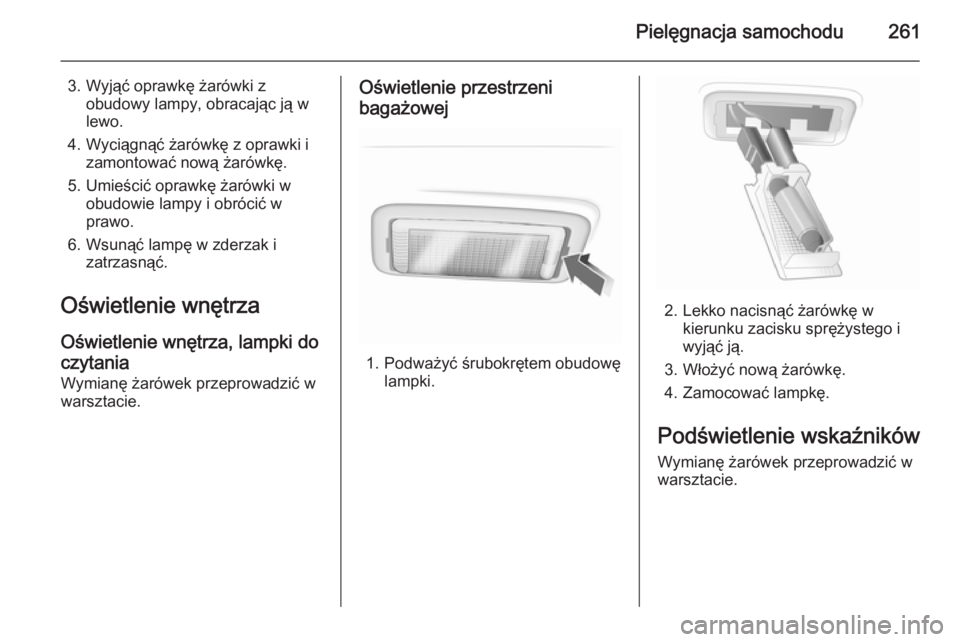

Pielęgnacja samochodu261
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.Oświetlenie przestrzeni
bagażowej
1. Podważyć śrubokrętem obudowę lampki.
2. Lekko nacisnąć żarówkę w kierunku zacisku sprężystego i
wyjąć ją.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.

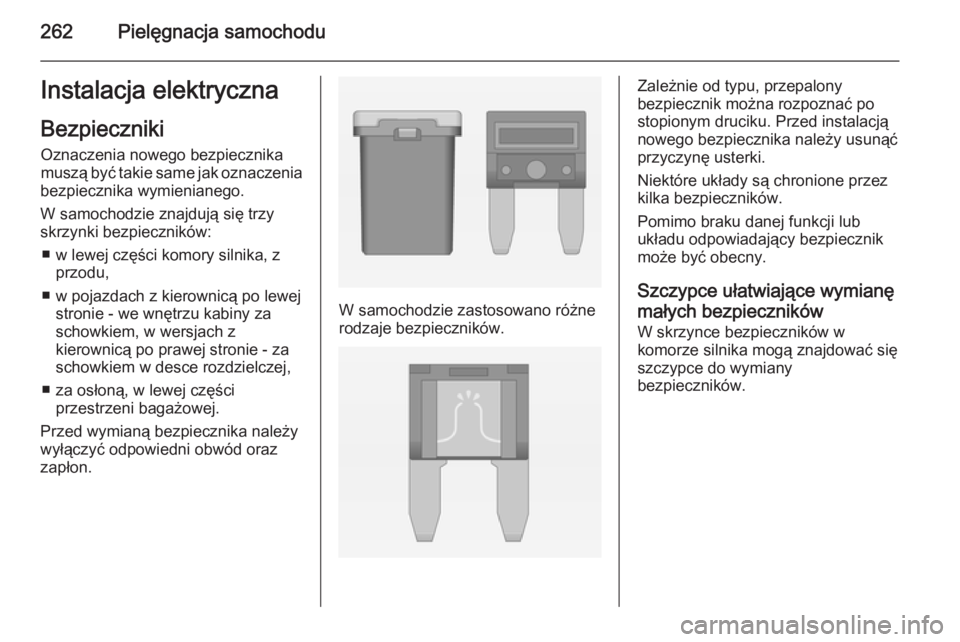

262Pielęgnacja samochoduInstalacja elektrycznaBezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
