2014 OPEL INSIGNIA Instrukcja obsługi (in Polish)

Schowki79Tylna osłona podłogowa
Przesuwna osłona podłogowa
(FlexFloor) Istnieje możliwość wyciągnięcia
osłony podłogowej w celu dogodnego
skonfigurowania przestrzeni
bagażowej.
Wyciąganie osłony podłogowej ■ Nieznacznie unieść osłonę podłogową za uchwyt do momentu
zwolnienia rolek rozprężnych po
obu stronach.■ Nacisnąć przycisk pod uchwytem i pociągnąć osłonę podłogową do
momentu zatrzaśnięcia.
Po ustawieniu podłogi w tej pozycji
umieścić na niej ładunek.
Wsuwanie osłony do środka
przestrzeni bagażowej
■ Nacisnąć przycisk pod uchwytem i wsunąć osłonę podłogową do
środka do momentu zatrzaśnięcia
w skrajnym położeniu.
Pozostawić osłonę podłogową w
pozycji podniesionej do momentu
usunięcia ładunku.
Przywracanie osłony podłogowej
do pozycji wyjściowej po wyjęciu
ładunku
■ Nieznacznie unieść osłonę podłogową za uchwyt i ręcznienacisnąć w dół rolki rozprężne po
obu stronach. Obydwie rolki muszą
zablokować się na swoim miejscu.
■ Opuścić osłonę podłogową.
Wyciąganą osłonę podłogową można
obciążyć maksymalnie do 120 kg. Na osłonie podłogowej jest widoczna
etykieta ostrzegawcza.
Przedmioty należy zabezpieczyć
pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 80. Informacje
dotyczące przewożenia bagażu
3 87.

80Schowki9Ostrzeżenie
Nie wolno ładować ani
rozładowywać bagażnika,
używając do tego celu przesuwnej osłony podłogowej, gdy pojazd
jest zaparkowany na pochyłości,
ponieważ osłona podłogowa
może przesunąć się w położenia
skrajne w sposób
niekontrolowany.
Osłonę podłogową można
podnosić i opuszczać tylko wtedy,
gdy nie znajduje się na niej
ładunek. Niebezpieczeństwo
obrażeń.
W celu uzyskania dostępu do koła
zapasowego lub zestawu do naprawy
opon podnieść osłonę podłogową i
przymocować pasek do górnej
krawędzi wgłębienia tylnej klapy.
Osłonę można podnieść i
zamocować tylko wtedy, gdy nie
znajduje się na niej ładunek.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
System organizacji
przestrzeni bagażowej FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.

Schowki81
W skład systemu wchodzą:■ łączniki,
■ kieszenie siatkowe,
■ haczyki,
■ pojemnik,
■ zestaw pasków.
Elementy systemu są mocowane w prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.
Zamocowywanie łączników w
prowadnicachRozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.
Uniwersalna siatka
rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.
Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.

82Schowki
Zamocowywanie haczyków wprowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.
Pojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.
Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.

Schowki83

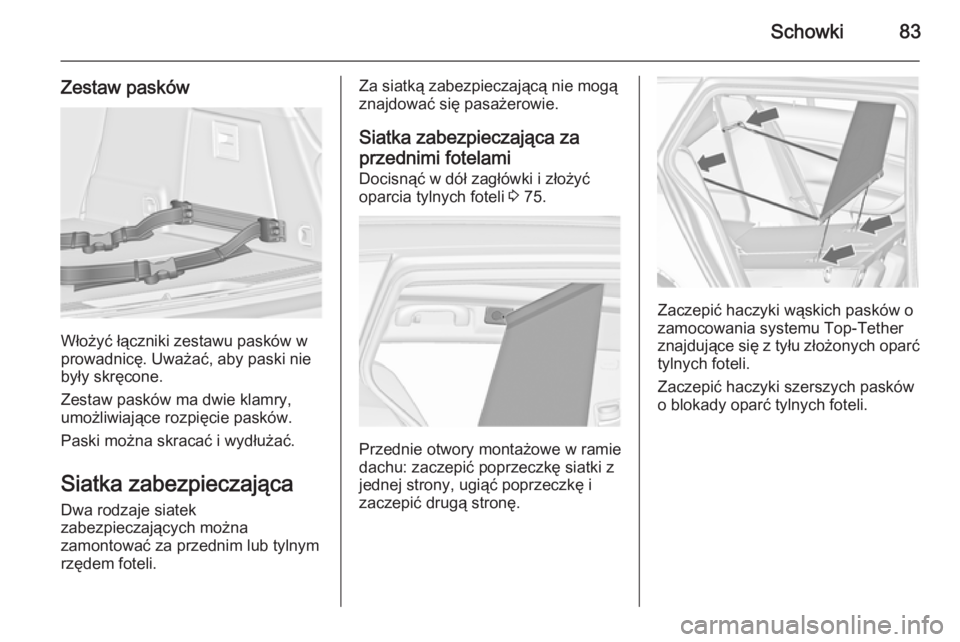

Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.
Siatka zabezpieczająca Dwa rodzaje siatek
zabezpieczających można
zamontować za przednim lub tylnym
rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Siatka zabezpieczająca za
przednimi fotelami Docisnąć w dół zagłówki i złożyć
oparcia tylnych foteli 3 75.
Przednie otwory montażowe w ramie
dachu: zaczepić poprzeczkę siatki z
jednej strony, ugiąć poprzeczkę i
zaczepić drugą stronę.
Zaczepić haczyki wąskich pasków o
zamocowania systemu Top-Tether
znajdujące się z tyłu złożonych oparć
tylnych foteli.
Zaczepić haczyki szerszych pasków
o blokady oparć tylnych foteli.

84Schowki
Kaseta siatki zabezpieczającejza tylnymi fotelami
Wyciągnąć siatkę z kasety i zaczepić
poprzeczkę siatki z jednej strony w
tylnym otworze montażowym w ramie
dachu. Ugiąć poprzeczkę i zaczepić
drugą stronę.
Wyjmowanie kasety siatki
Zwinąć siatkę zabezpieczającą.
Zdjąć osłonę przestrzeni bagażowej
3 77.
W celu odblokowania kasety
nieznacznie obrócić ją w tył i
wyciągnąć w górę z zaczepów.
Zamocowywanie kasety siatki
Zdjąć osłonę przestrzeni bagażowej.Umieścić kasetę w zaczepach po
lewej i prawej stronie. Podczas
montażu zwrócić uwagę na
oznaczenia na kasecie: L (strona
lewa) i R (strona prawa).
Aby zablokować kasetę siatki,
obrócić ją nieznacznie w przód.
Przechowywanie siatek
zabezpieczających i osłony
przestrzeni bagażowej
Kasetę tylnej siatki zabezpieczającej można przechowywać wraz z osłoną
przestrzeni bagażowej, a zwiniętą
siatkę zabezpieczającą pod podłogą
bagażnika.

Schowki85
Otworzyć podłogę przestrzeni
bagażowej, ciągnąc za uchwyt.
Złożyć podłogę i umieścić ją za
tylnymi fotelami.
Włożyć we wgłębienie osłonę
przestrzeni bagażowej zwróconą
górną częścią w dół, z dźwignią
zwalniającą po prawej stronie z
przodu.
Trójkąt ostrzegawczy
5-drzwiowy hatchback/
4-drzwiowy sedan
Trójkąt ostrzegawczy chować we
wnęce za paskiem na prawej ściance
przestrzeni bagażowej.
Sports Tourer, Country Tourer
Trójkąt ostrzegawczy chować we
wnęce za paskami na wewnętrznej stronie klapy tylnej.

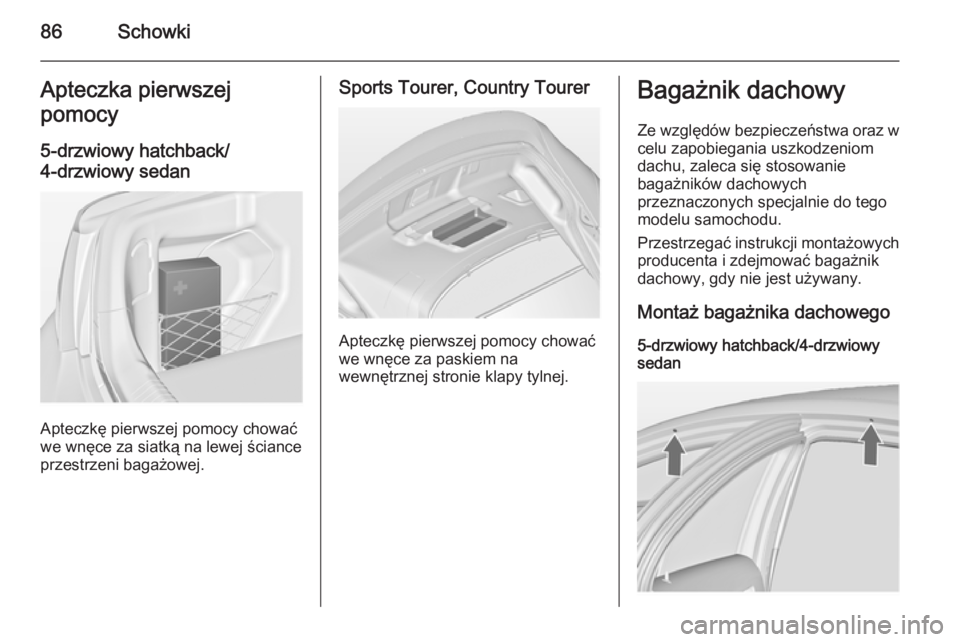

86SchowkiApteczka pierwszej
pomocy
5-drzwiowy hatchback/
4-drzwiowy sedan
Apteczkę pierwszej pomocy chować
we wnęce za siatką na lewej ściance
przestrzeni bagażowej.
Sports Tourer, Country Tourer
Apteczkę pierwszej pomocy chować
we wnęce za paskiem na
wewnętrznej stronie klapy tylnej.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowego
5-drzwiowy hatchback/4-drzwiowy
sedan
