2014 OPEL INSIGNIA Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy111
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonymsilniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy i
sprzęgłowy
Poziom płynu hamulcowego i
sprzęgłowego
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest za niski 3 247.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci także, gdy włączony
jest zapłon, a ręczny hamulec
postojowy jest zaciągnięty 3 183.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Aby zwolnić hamulec postojowy
sterowany elektrycznie należy
wcisnąć pedał hamulca 3 183.
Wymagane jest wciśnięcie pedału
sprzęgła w celu uruchomienia silnika. System stop-start 3 170.
Lampka miga
Wymagane jest wciśnięcie pedału
sprzęgła w celu uruchomienia silnika
3 168.
Hamulec postojowy
sterowany elektrycznie Lampka m świeci lub miga w kolorze
czerwonym.

112Wskaźniki i przyrządy
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 183.
Lampka miga Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony
lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
wcisnąć pedał hamulca, wyłączyć, a
następnie włączyć hamulec
postojowy sterowany elektrycznie. Jeśli lampka m nadal miga, nie
można kontynuować jazdy –
skorzystać z pomocy warsztatu.
Usterka hamulca
postojowego sterowanego
elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 183.Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 182.
Zmiana biegu na wyższy
Na wyświetlaczu informacyjnym
kierowcy pokazuje się symbol [, gdy
zalecana jest zmiana biegu na wyższy w celu obniżenia zużycia
paliwa.
W niektórych wersjach wskaźnik
zmiany biegu jest wyświetlany w
formie pełnoekranowej na
wyświetlaczu informacyjnym
kierowcy 3 118.
Zmiana biegu Gdy zalecane jest włączenie
wyższego lub niższego biegu,
wyświetla się R lub S z numerem
następnego wyższego lub niższego biegu.
Wspomaganie układu
kierowniczego o
regulowanej sile
Lampka c świeci w kolorze żółtym.

Wskaźniki i przyrządy113
Usterka w układzie regulacji siły
wspomagania. Może to spowodować
nadmierną lub obniżoną siłę
wspomagania układu kierowniczego.
Należy zwrócić się do warsztatu.
Odległość od
poprzedzającego pojazdu E wskazuje ustawienie odległości od
poprzedzającego pojazdu w
adaptacyjnym układzie
automatycznej kontroli prędkości lub
czułość ostrzeżenia o zderzeniu
czołowym za pomocą wypełnienia
paska odległości.
Adaptacyjny układ automatycznej
kontroli prędkości 3 195.
Ostrzeżenie o zderzeniu czołowym
3 204.
System ostrzegania o
opuszczeniu pasa ruchu ) świeci na zielono lub miga na żółto.Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Ultradźwiękowy układ
ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
LUB
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 211.Układ stabilizacji toru jazdy
wyłączony
Lampka n świeci w kolorze żółtym.
Układ wyłączony.
Elektroniczny układ
stabilizacji toru jazdy i
kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.

114Wskaźniki i przyrządy
Elektroniczna stabilizacja toru jazdy
3 187, System kontroli trakcji
3 186.
Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Podgrzewanie wstępne
silnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.
Lampka świeci
Filtr cząstek stałych jest pełny. Jak najszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 174, system
stop-start 3 170.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka migaW układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60–90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.

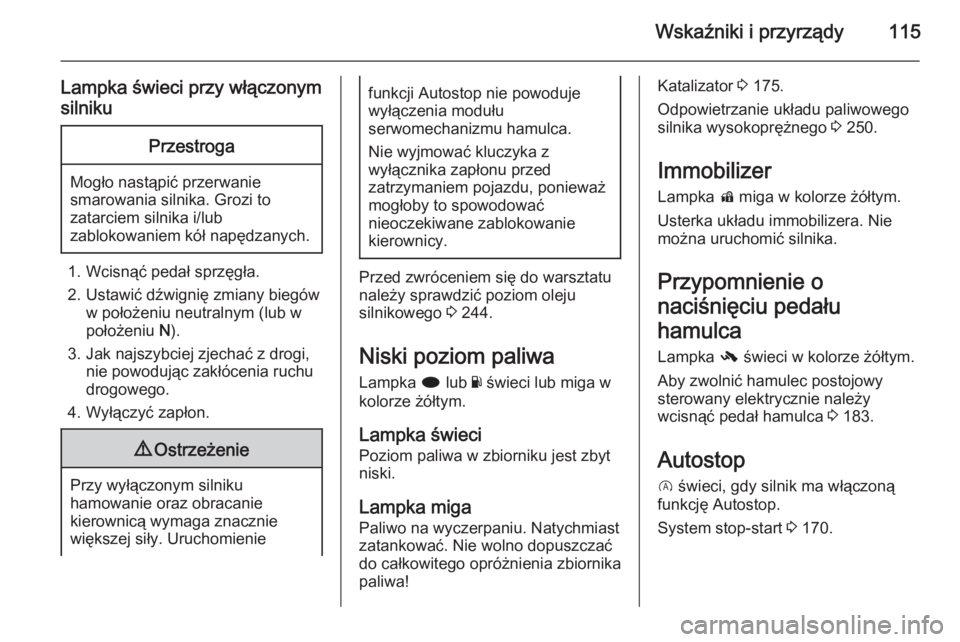

Wskaźniki i przyrządy115
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 244.
Niski poziom paliwa Lampka i lub Y świeci lub miga w
kolorze żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt niski.
Lampka miga
Paliwo na wyczerpaniu. Natychmiast zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Katalizator 3 175.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 250.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
można uruchomić silnika.
Przypomnienie o
naciśnięciu pedału
hamulca
Lampka - świeci w kolorze żółtym.
Aby zwolnić hamulec postojowy
sterowany elektrycznie należy
wcisnąć pedał hamulca 3 183.
Autostop
D świeci, gdy silnik ma włączoną
funkcję Autostop.
System stop-start 3 170.

116Wskaźniki i przyrządyŚwiatła zewnętrzneLampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 136.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe lub sygnał świetlny
3 137.
Funkcja doświetlania
światłami drogowymi
Lampka l świeci w kolorze
zielonym.
Funkcja doświetlania światłami
drogowymi jest włączona, patrz
system adaptacyjnego oświetlenia
drogi 3 140.System adaptacyjnego
oświetlenia drogi Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy
warsztatu.
Lampka miga Układ jest ustawiony na symetryczne światła mijania.
Lampka kontrolna f miga przez około
4 sekundy po włączeniu zapłonu,
przypominając o symetrycznym
ustawieniu reflektorów 3 139.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 143.Tylne światła
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 144.
Automatyczna kontrola
prędkości Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze zielonym Układ automatycznej kontroli
prędkości jest aktywny. Ustawiona
prędkość wyświetla się na
wyświetlaczu w wersji Midlevel lub Uplevel obok symbolu m.
Automatyczna kontrola prędkości
3 191.

Wskaźniki i przyrządy117Adaptacyjny układ
automatycznej kontroli
prędkości C lub m świeci w kolorze białym lub
zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze
zielonym
Adaptacyjny układ automatycznej
kontroli prędkości jest aktywny.
Ustawiona prędkość wyświetla się
obok symbolu C lub m.
Adaptacyjny układ automatycznej
kontroli prędkości 3 195.
Wykryto pojazd z przodu Lampka A świeci w kolorze
zielonym.
Wykryto pojazd z przodu poruszający
się po tym samym pasie.
Adaptacyjny układ automatycznej
kontroli prędkości 3 195, ostrzeżenie
o zderzeniu czołowym 3 204.Ograniczenie prędkości
jazdy
Lampka L świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.
Lampka świeci w kolorze zielonym Ograniczenie prędkości jazdy jestaktywne. Ustawiona prędkość
wyświetla się obok symbolu L.
Ogranicznik prędkości 3 193.
System rozpoznawania
znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.
System wykrywania znaków
drogowych 3 223.Sygnalizator otwartych
drzwi Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.

118Wskaźniki i przyrządyWyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
(DIC) znajduje się w zestawie
wskaźników.
W zależności od wersji pojazdu i
zestawu wskaźników, wyświetlacz
informacyjny kierowcy jest dostępny
w wersji Baselevel, Midlevel lub
Uplevel.
W zależności od wyposażenia
wyświetlacz informacyjny kierowcy
(DIC) pokazuje:
■ licznik przebiegu całkowitego i dziennego
■ informacje o pojeździe
■ informacje o podróży/paliwie
■ informacje o zużyciu paliwa
■ informacje o osiągach
■ komunikaty pojazdu i komunikaty ostrzegawcze■ informacje systemu audio isystemu audio-nawigacyjnego
■ informacje telefonu
■ informacje układu nawigacji
■ ustawienia pojazdu
Wyświetlacz w wersji Baselevel
Strony menu wyświetlacza Baselevel
wybiera się przez naciśnięcie
przycisku MENU na dźwigni
kierunkowskazów. Symbole menu
głównego są widoczne w górnym
wierszu wyświetlacza:
■ W Menu informacyjne
■ X Menu ustawień
■ s Menu zużycia paliwa
Niektóre z wyświetlanych funkcji
mogą być różne w zależności od tego czy pojazd porusza się, czy też stoi.
Niektóre funkcje są aktywne
wyłącznie podczas jazdy.
Personalizacja ustawień 3 131.
Ustawienia zapisywane 3 24.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
