Φροντίδα οχήματος263
3. Τραβήξτε προσεκτικά το φωτι‐στικό σώμα από τις υποδοχές και
αφαιρέστε το.
4. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά και αφαιρέστε
το. Αντικαταστήστε το λαμπτήρα
τραβώντας τον προς τα έξω:
Φως όπισθεν 1
Φλας 2
Το πίσω φως, το φως φρένων και
το πίσω φως ομίχλης έχουν σχε‐
διαστεί ως LED. Εάν καούν, τα
LED πρέπει να αντικατασταθούν
σε συνεργείο.
5. Εισάγετε το ντουί του λαμπτήρα στο πίσω φωτιστικό σώμα και πε‐
ριστρέψετε το προς τα δεξιά. Το‐
ποθετήστε το φωτιστικό σώμα με
τους πείρους συγκράτησης μέσα
στις υποδοχές της πόρτας χώρου
αποσκευών και σφίξτε τα παξιμά‐
δια στερέωσης από τη μέσα
πλευρά της πόρτας χώρου απο‐
σκευών. Κλείστε το κάλυμμα.
Πρόσθετα πίσω φώτα στο πλαίσιο της πόρτας χώρου αποσκευών
1. Ανοίξτε την πόρτα χώρου απο‐ σκευών.
2. Απασφαλίστε το κάλυμμα στοπλαϊνό διακοσμητικό πλαίσιο και
αφαιρέστε το.

264Φροντίδα οχήματος

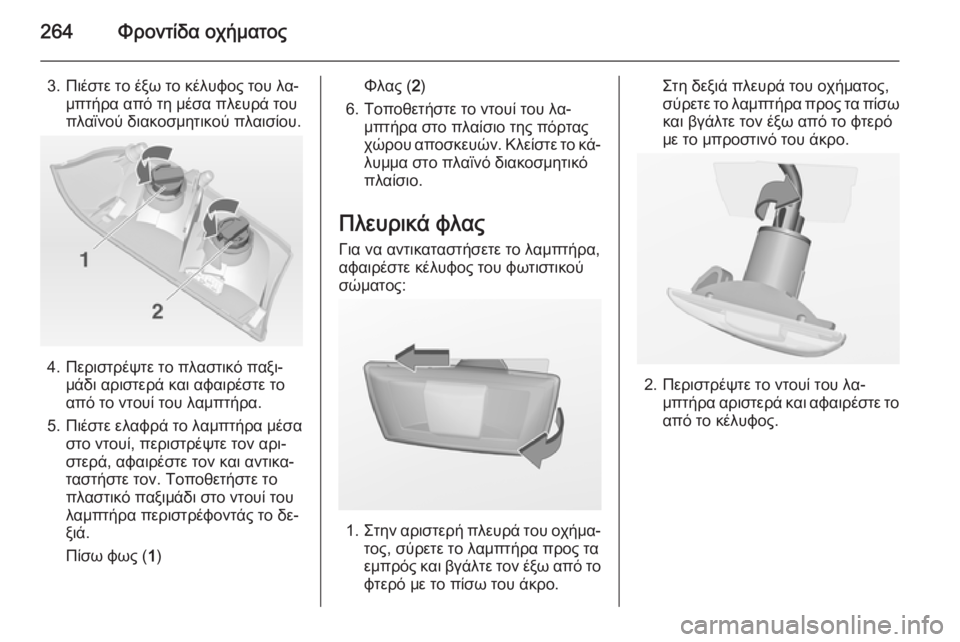

3. Πιέστε το έξω το κέλυφος του λα‐μπτήρα από τη μέσα πλευρά του
πλαϊνού διακοσμητικού πλαισίου.
4. Περιστρέψτε το πλαστικό παξι‐ μάδι αριστερά και αφαιρέστε το
από το ντουί του λαμπτήρα.
5. Πιέστε ελαφρά το λαμπτήρα μέσα στο ντουί, περιστρέψτε τον αρι‐
στερά, αφαιρέστε τον και αντικα‐
ταστήστε τον. Τοποθετήστε το
πλαστικό παξιμάδι στο ντουί του
λαμπτήρα περιστρέφοντάς το δε‐
ξιά.
Πίσω φως ( 1)
Φλας ( 2)
6. Τοποθετήστε το ντουί του λα‐ μπτήρα στο πλαίσιο της πόρτας
χώρου αποσκευών. Κλείστε το κά‐
λυμμα στο πλαϊνό διακοσμητικό
πλαίσιο.
Πλευρικά φλας Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Στην αριστερή πλευρά του οχήμα‐
τος, σύρετε το λαμπτήρα προς τα
εμπρός και βγάλτε τον έξω από το φτερό με το πίσω του άκρο.
Στη δεξιά πλευρά του οχήματος,
σύρετε το λαμπτήρα προς τα πίσω
και βγάλτε τον έξω από το φτερό
με το μπροστινό του άκρο.
2. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά και αφαιρέστε το
από το κέλυφος.

Φροντίδα οχήματος265

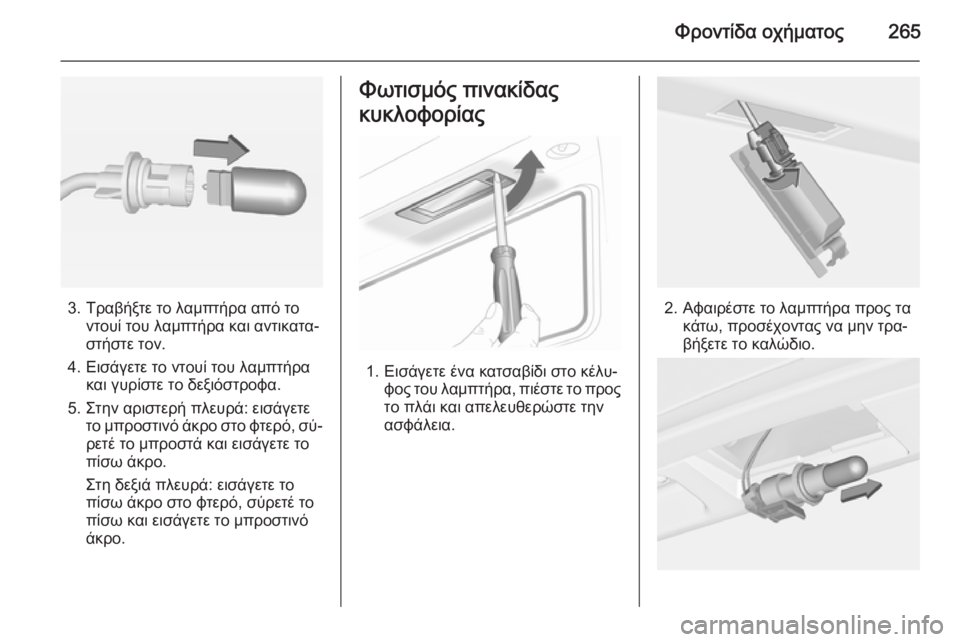

3. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Στην αριστερή πλευρά: εισάγετε το μπροστινό άκρο στο φτερό, σύ‐ρετέ το μπροστά και εισάγετε το
πίσω άκρο.
Στη δεξιά πλευρά: εισάγετε το
πίσω άκρο στο φτερό, σύρετέ το
πίσω και εισάγετε το μπροστινό
άκρο.
Φωτισμός πινακίδας
κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στο κέλυ‐ φος του λαμπτήρα, πιέστε το προς
το πλάι και απελευθερώστε την
ασφάλεια.
2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τρα‐
βήξετε το καλώδιο.

266Φροντίδα οχήματος

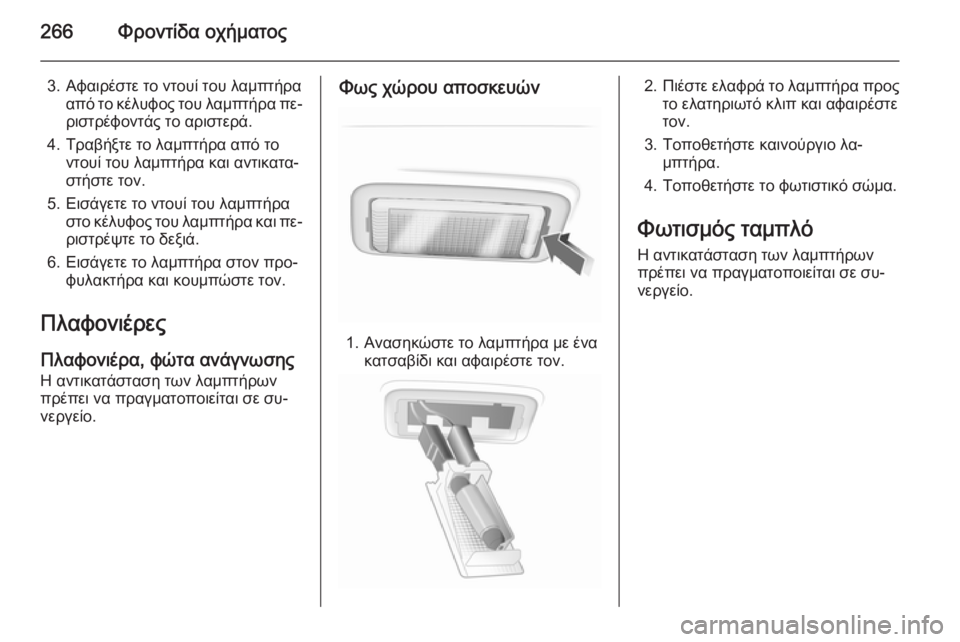

3. Αφαιρέστε το ντουί του λαμπτήρααπό το κέλυφος του λαμπτήρα πε‐
ριστρέφοντάς το αριστερά.
4. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και πε‐ριστρέψτε το δεξιά.
6. Εισάγετε το λαμπτήρα στον προ‐ φυλακτήρα και κουμπώστε τον.
Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσης
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.Φως χώρου αποσκευών
1. Ανασηκώστε το λαμπτήρα με ένα κατσαβίδι και αφαιρέστε τον.
2.Πιέστε ελαφρά το λαμπτήρα προς
το ελατηριωτό κλιπ και αφαιρέστε
τον.
3. Τοποθετήστε καινούργιο λα‐ μπτήρα.
4. Τοποθετήστε το φωτιστικό σώμα.
Φωτισμός ταμπλό Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.

Φροντίδα οχήματος267Ηλεκτρικό σύστημαΑσφάλειες
Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
■ Στην εμπρός αριστερή πλευρά του χώρου του κινητήρα,
■ Στα αριστεροτίμονα οχήματα, στο εσωτερικό πίσω από το χώρο απο‐
σκευών ή, στα δεξιοτίμονα οχή‐ ματα, πίσω από το ντουλαπάκι του
συνοδηγού,
■ Πίσω από ένα κάλυμμα, στην αρι‐ στερή πλευρά του χώρου των απο‐σκευών.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Υπάρχουν διαφορετικά είδη ασφα‐
λειών στο όχημα.
Ανάλογα με τον τύπο της ασφάλειας,
μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα.
Μην τοποθετήσετε την καινούργια
ασφάλεια εάν πρώτα δεν αποκατα‐
σταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.

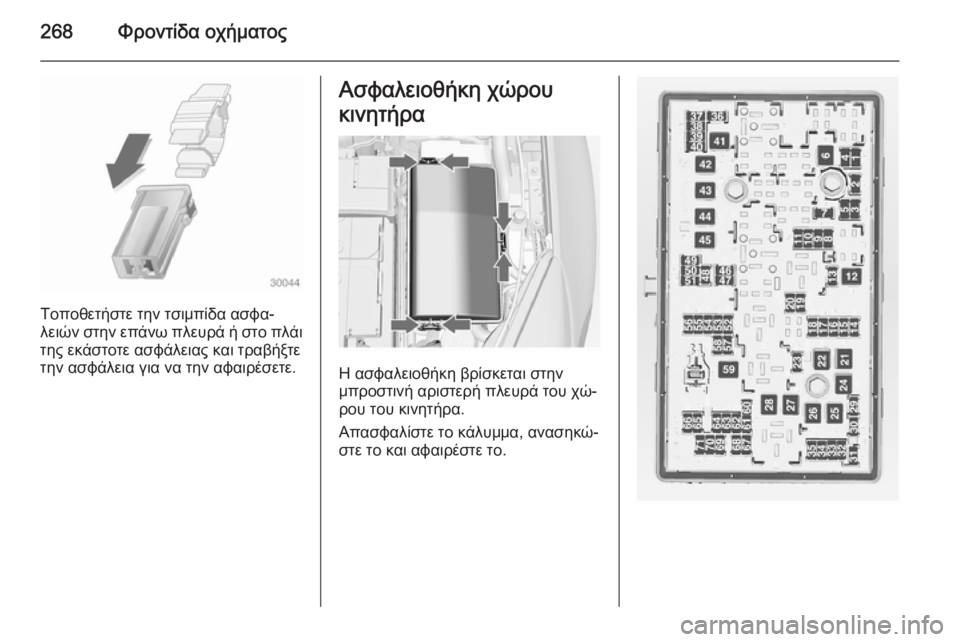

Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.

268Φροντίδα οχήματος
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του χώ‐
ρου του κινητήρα.
Απασφαλίστε το κάλυμμα, ανασηκώ‐
στε το και αφαιρέστε το.

Φροντίδα οχήματος269

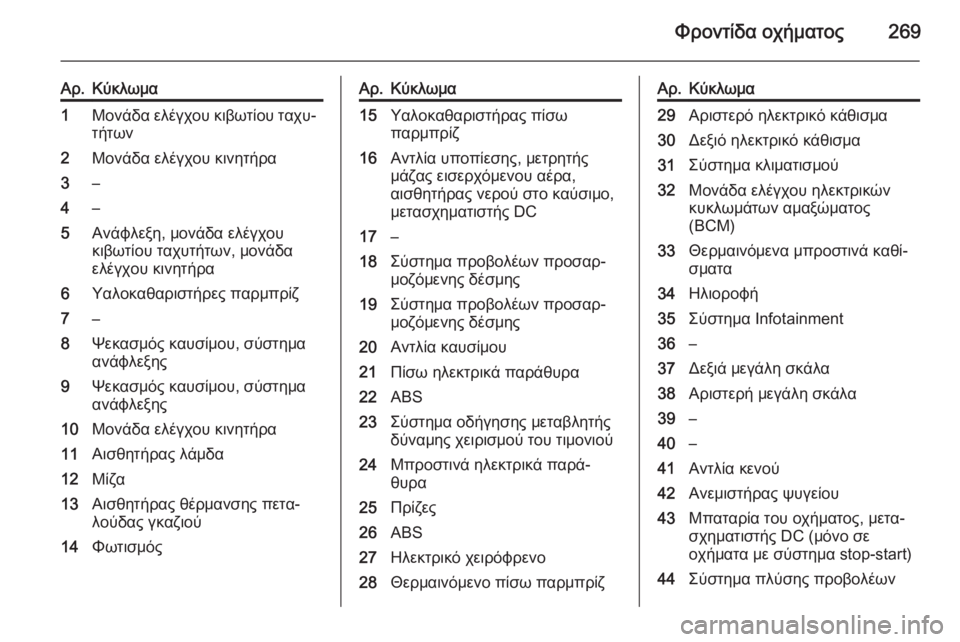

Αρ.Κύκλωμα1Μονάδα ελέγχου κιβωτίου ταχυ‐τήτων2Μονάδα ελέγχου κινητήρα3–4–5Ανάφλεξη, μονάδα ελέγχου
κιβωτίου ταχυτήτων, μονάδα
ελέγχου κινητήρα6Υαλοκαθαριστήρες παρμπρίζ7–8Ψεκασμός καυσίμου, σύστημα
ανάφλεξης9Ψεκασμός καυσίμου, σύστημα
ανάφλεξης10Μονάδα ελέγχου κινητήρα11Αισθητήρας λάμδα12Μίζα13Αισθητήρας θέρμανσης πετα‐
λούδας γκαζιού14ΦωτισμόςΑρ.Κύκλωμα15Υαλοκαθαριστήρας πίσω
παρμπρίζ16Αντλία υποπίεσης, μετρητής
μάζας εισερχόμενου αέρα,
αισθητήρας νερού στο καύσιμο,
μετασχηματιστής DC17–18Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης19Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης20Αντλία καυσίμου21Πίσω ηλεκτρικά παράθυρα22ABS23Σύστημα οδήγησης μεταβλητής
δύναμης χειρισμού του τιμονιού24Μπροστινά ηλεκτρικά παρά‐
θυρα25Πρίζες26ABS27Ηλεκτρικό χειρόφρενο28Θερμαινόμενο πίσω παρμπρίζΑρ.Κύκλωμα29Αριστερό ηλεκτρικό κάθισμα30Δεξιό ηλεκτρικό κάθισμα31Σύστημα κλιματισμού32Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)33Θερμαινόμενα μπροστινά καθί‐
σματα34Ηλιοροφή35Σύστημα Infotainment36–37Δεξιά μεγάλη σκάλα38Αριστερή μεγάλη σκάλα39–40–41Αντλία κενού42Ανεμιστήρας ψυγείου43Μπαταρία του οχήματος, μετα‐
σχηματιστής DC (μόνο σε
οχήματα με σύστημα stop-start)44Σύστημα πλύσης προβολέων

270Φροντίδα οχήματος
Αρ.Κύκλωμα45Ανεμιστήρας ψυγείου46Ακροδέκτης 87, κύριο ρελέ47Αισθητήρας λάμδα48Φώτα ομίχλης49Δεξιά μεσαία σκάλα50Αριστερή μεσαία σκάλα51Κόρνα52Την ανάφλεξη53Ανάφλεξη, αεριζόμενα μπρο‐
στινά καθίσματα54Την ανάφλεξη55Ηλεκτρικά παράθυρα, αναδί‐
πλωση καθρεπτών56Σύστημα πλύσης παρμπρίζ57–58–59Θέρμανση καυσίμου diesel,
σύστημα ελέγχου εκπομπών60Θέρμανση καθρεπτών61Θέρμανση καθρεπτώνΑρ.Κύκλωμα62–63Αισθητήρας πίσω παρμπρίζ64Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης65Βοηθητική αντλία (μόνο σε
οχήματα με σύστημα stop-start)66Σύστημα πλύσης πίσω
παρμπρίζ67Μονάδα ελέγχου συστήματος
καυσίμου68–69Αισθητήρας μπαταρίας του
οχήματος70Αισθητήρας βροχής71Αισθητήρας μπαταρίας του
οχήματος
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, μπορεί να προ‐
κληθούν βλάβες.
Ασφαλειοθήκη ταμπλό
Στα αριστεροτίμονα οχήματα, η ασφα‐
λειοθήκη βρίσκεται πίσω από τον
αποθηκευτικό χώρο στο ταμπλό.
Ανοίξτε τον αποθηκευτικό χώρο, πιέ‐
στε τις ασφάλειες, αναδιπλώστε τη
θήκη και αφαιρέστε την.
