2014 FIAT DOBLO COMBI Návod k použití a údržbě (in Czech)

85
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ZAVAZADLOVÝ PROSTOR
OTEVŘENÍ/ZAVŘENÍ VÍKA ZAVAZADLOVÉHO
PROSTORU ZVENKU
Dveře lze otevřít (jsou -li odemknuté) pouze zvenčí po-
mocí elektricky ovládané kliky A-obr. 84a, která se nachá-
zí pod krytkou.
Zadní dveře lze také otevřít vždy, kdy jsou dveře vozidla
odemknuté.
K otevření musí být klika zprovozněna otevřením jedněch
předních dveří nebo stiskem odemykacího tlačítka dálko-
vého ovládání (u verzí Doblò/Doblò Combi). U verzí je
otevření zadních výklopných dveří podřízena zprovoznění
kliky. Kliku zprovozníte stiskem třetího tlačítka na dálko-
vém ovládání nebo stiskem odemykacího tlačítka zevnitř
kabiny. Dveře lze odemknout i mechanickým klíčkem nebo ko-
vovou vložkou dálkového ovládání.
Pro zavření zadního výklopného víka použijte kliku B-obr. 84b.
Nesnažte se otevřít víko zavazadlového pro-
storu stiskem bočních tlumičů C-obr. 84b.
Dávejte pozor, abyste při nakládání zavaza-
del nenarazili na tyto tlumiče, aby se nepoškodily.
F0V0370mobr. 84aF0V0340mobr. 84b

86
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
NOUZOVÉ OTEVŘENÍ KŘÍDLOVÝCH DVEŘÍ
ZEVNITŘ
V případě nouze je možné otevřít zavazadlový prostor ze-
vnitř vozidla tímto postupem:
❒otevřete boční posuvné dveře a sklopte zadní sedadlo
tak, abyste měli přístup do zavazadlového prostoru
(u verzí Doblò/Doblò Combi);
Dodržujte vždy max. zatížení zavazadlo-
vého prostoru – viz kapitolu „Technické
údaje“. Ujistěte se rovněž, že všechny předměty
v zavazadlovém prostoru jsou správně zajištěny,
aby se nemohly při prudkém zabrzdění vymrštit
dopředu a zranit cestující.
POZOR
F0V0080mobr. 86
Pokud cestujete do oblastí, ve kterých je
obtížné čerpání paliva a chcete si vézt pa-
livo v kanystru, dodržte platné předpisy a použij-
te pouze homologovanou nádobu, kterou řádně
upevníte. Přes všechna opatření se však zvyšuje
nebezpečí požáru v případě nehody.
POZOR
F0V0135mobr. 85
NOUZOVÉ OTEVŘENÍ ZEVNITŘ
V případě nouze je možné otevřít zavazadlový prostor ze-
vnitř vozidla tímto postupem:
❒otevřete boční posuvné dveře a úplně sklopte zadní se-
dadla;
❒v zavazadlovém prostoru stiskněte kliku A-obr. 85 a dve-
ře otevřete.

nebo
❒otevřete boční posuvné dveře (verze Cargo);
❒uvolněte zařízení A-obr. 86 na vnitřní straně křídlových
dveří vpravo;
❒otevřete křídlové dveře klikou (viz „Dveře“ v této ka-
pitole).
87
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Pokud cestujete do oblastí, ve kterých je
obtížné čerpání paliva a chcete si vézt pa-
livo v rezervním kanystru, dodržte platné předpi-
sy a použijte pouze homologovanou nádobu, kte-
rou řádně upevníte. Přes všechna opatření se však
zvyšuje nebezpečí požáru v případě nehody.
POZOR
Dodržujte vždy max. zatížení zavazadlo-
vého prostoru – viz kapitolu „Technické
údaje“. Ujistěte se rovněž, že všechny předměty
v zavazadlovém prostoru jsou správně zajištěny,
aby se nemohly při prudkém zabrzdění vymrštit
dopředu a zranit cestující.
POZOR

88
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0136mobr. 87F0V0137mobr. 88
DEMONTÁŽ ZADNÍ ODKLÁDACÍ PLOCHY
Zadní odkládací plochu tvoří dvě části. Při její celkové
demontáži postupujte takto:
❒otevřete zadní křídlové dveře; zvedněte přední část
A-obr. 87 uvolním čepu A-obr. 88 z uložení.
❒zvedněte zadní část B-obr. 87 uvolněním čepů B
a C-obr. 88 z uložení.
V případě, že je sedadlo úplně sklopené, vyjměte odklá-
dací plochu podle předešlých pokynů, a uložte ji příčně me-
zi opěradla předních sedadel a zadní sklopené sedadlo.
Zpětnou montáž zadní odkládací plochy proveďte opač-
ným postupem.
Je přísně zakázáno používat zadní sedad-
lo se sklopeným opěradlem pro převážení
nákladu nebo zavazadel. Náklad by se mohl vy-
mrštit k opěradlům předních sedadel a způsobit
vážné zranění cestujících.
POZOR

89
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0127mobr. 89a
ROZŠÍŘENÍ ZAVAZADLOVÉHO PROSTORU
Postupujte takto:
❒otevřete zadní dveře a vyjměte zadní odkládací plochu
(viz předchozí odstavec);
❒stlačte zcela dolů opěrky hlavy zadního sedadla;
❒odsuňte stranou bezpečnostní pás tak, aby se ne-
zkroutil;
❒zvedněte páku A-obr. 89a, zajišťující opěradlo, a opě-
radlo sklopte dopředu tak, abyste získali stejnoměrný
zavazadlový prostor. Při zvednuté odjišťovací páčce je
vidět červená značka.
❒za účelem dalšího zvětšení nákladového prostoru zved-
něte páku B-obr. 89b ze strany sedáku, který se auto-
maticky zvedne; manuálně sklopte sedák a opěradlo
úplně dopředu, obr. 89c.
F0V0203mobr. 89c
B
F0V0202mobr. 89b

F0V0204mobr. 90
U verzí se sklopeným opěradlem a sklopenou zadní od-
kládací plochou (u příslušných verzí) je možné získat plo-
chu zobrazenou na obr. 90.
90
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Ujistěte se, že uložené předměty jsou řád-
ně rozloženy a zajištěny háky k podlaze,
aby se při prudkém brzdění nemohly vymrštit do-
předu a zranit cestující.
POZOR
Zadní odkládací plocha, posunutá dolů, má max. nosnost
70 kg a musí se opírat o plochu nejméně 400 × 400 mm
obr. 90a.
POZNÁMKA Zadní sedadla jsou opatřena elastickými
úchyty pod sedákem, kterými se zajistí sklopené sedadlo
k tyčkám opěrky hlavy u předních sedadel.
400mm400mm
70 kg
F0V0212mobr. 90a

91
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
UPEVNĚNÍ NÁKLADU
Pro snazší upevnění nákladu je vozidlo opatřeno háky, (je-
jichž počet se mění podle verzí), které jsou uchyceny na
podlaze obr. 91-92.
F0V0047mobr. 93
VÍKO MOTOROVÉHO PROSTORU

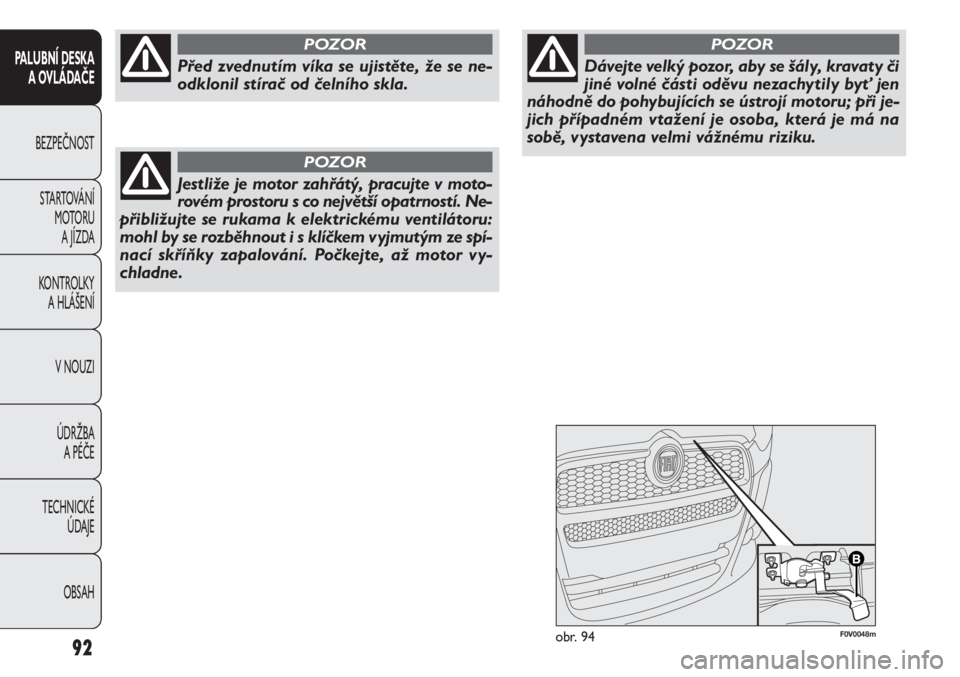

Otevření obr. 93-94-95
Postupujte takto:
❒zatáhněte za páku A-obr. 93 ve směru vyznačeném
šipkou;
❒pomocí páčky B-obr. 94 zvedněte víko a zároveň uvol-
něte podpěrnou tyč C-obr. 95 ze zajišťovacího zařízení
D-obr. 95, poté zasuňte konec tyče do uložení E-obr. 95
víka motorového prostoru (velký otvor) a zatlačte ji do
bezpečné polohy (malý otvor), jak je vidět na obr.
Chybné uložení podpěrné tyče může způ-
sobit prudký pád víka. Toto provádějte
pouze při stojícím vozidle.
POZOR
F0V0122mobr. 92
F0V0114mobr. 91

F0V0048mobr. 9492
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Před zvednutím víka se ujistěte, že se ne-
odklonil stírač od čelního skla.
POZOR
Jestliže je motor zahřátý, pracujte v moto-
rovém prostoru s co největší opatrností. Ne-
přibližujte se rukama k elektrickému ventilátoru:
mohl by se rozběhnout i s klíčkem vyjmutým ze spí-
nací skříňky zapalování. Počkejte, až motor vy-
chladne.
POZOR
Dávejte velký pozor, aby se šály, kravaty či
jiné volné části oděvu nezachytily byť jen
náhodně do pohybujících se ústrojí motoru; při je-
jich případném vtažení je osoba, která je má na
sobě, vystavena velmi vážnému riziku.
POZOR
