2014 FIAT DOBLO COMBI Návod k použití a údržbě (in Czech)

F0V0170mobr. 31
OCHRANNÁ MŘÍŽKA ŘIDIČE obr. 30
(pro příslušné modely/trhy)
U některých verzí je umístěna pevná přepážka na ochra-
nu řidiče před nákladem, který se není při přepravě sta-
bilní.
VERZE COMBI N1
Pevná přepážka obr. 31
(pro příslušné modely/trhy)
Je umístěna za opěradlem zadních sedadel
F0V0169mobr. 30
Pevná prosklená přepážka obr. 28
Je vybavena středovým sklem umožňujícím sledování sta-
bility přepravovaného nákladu.
Dělená otočná přepážka obr. 29
Při nutnosti přepravy rozměrných předmětů je možno pře-
pážku otevřít následovně:
❒sklopte sklápěcí sedadlo spolujezdce (viz popis na před-
cházejících stranách);
❒z nákladového prostoru uvolněte čep na zadní části pře-
pážky a zasuňte jej do uložení na opěradle sklopené-
ho sedadla.
Při zpětné montáži přepážky postupujte opačně.
37
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

38
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ZADNÍ obr. 33
(pro příslušné modely/trhy)
Chcete-li je použít, nadzvedněte je nahoru.
K přestavení opěrek hlavy do nepoužívané polohy stisk-
něte tlačítko A a opěrky spusťte dolů do uložení na opě-
radle.
Vytažení opěrky: zvedněte opěrku zcela nahoru na za-
klapnutí (poloha pro nastavení opěrky za jízdy).
UPOZORNĚNÍ Při sezení na zadních sedadlech je nutno
mít opěrky hlav vytažené nahoru na doraz.
F0V0119mobr. 33F0V0105mobr. 32
OPĚRKY HLAVY
PŘEDNÍ obr. 32
U opěrek lze nastavit výšku. V nastavené poloze se pak za-
blokují samočinně.
Nastavení
❒Vysunutí opěrky nahoru: vytáhněte opěrku nahoru až
do zaklapnutí.
❒Zasunutí opěrky dolů: stiskněte tlačítko A a stlačte
opěrku dolů.
Opěrky hlavy je nutno nastavovat pouze
se stojícím vozidlem a vypnutým motorem.
Opěrky hlavy je nutno nastavit tak, aby se o ně
opírala hlava, nikoli krk. Pouze takto nastavené
opěrky mohou poskytnout účinnou ochranu.
POZOR
Pro co nejlepší využití ochrany opěrkou
hlavy nastavte opěradlo tak, aby cestující
seděl se vzpřímeně s hlavou co nejblíže k opěrce.
POZOR

39
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0014mobr. 34

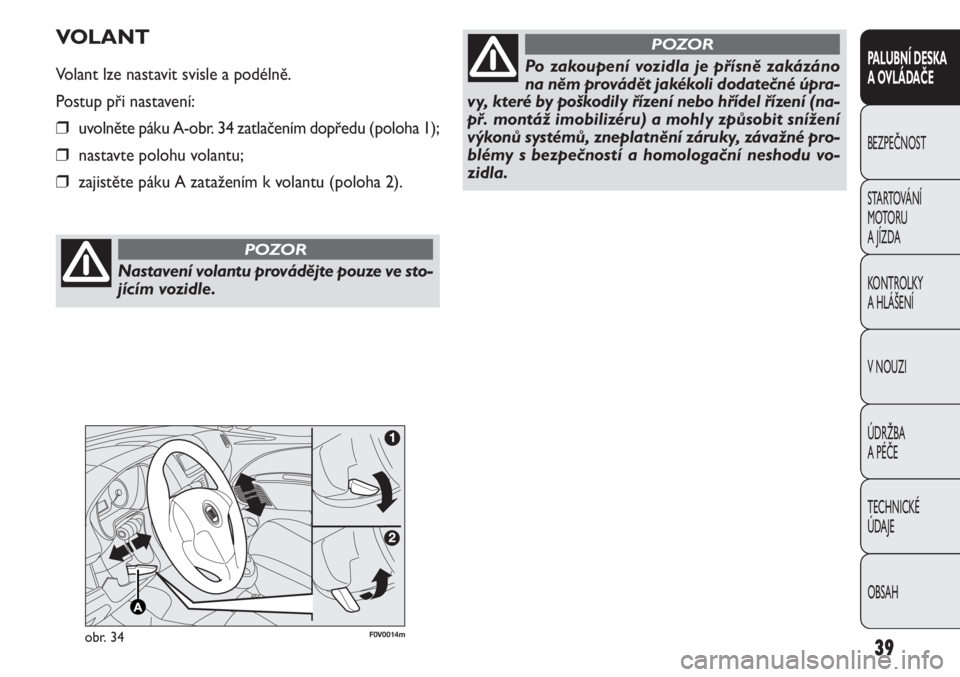

VOLANT
Volant lze nastavit svisle a podélně.
Postup při nastavení:
❒uvolněte páku A-obr. 34 zatlačením dopředu (poloha 1);
❒nastavte polohu volantu;
❒zajistěte páku A zatažením k volantu (poloha 2).
Nastavení volantu provádějte pouze ve sto-
jícím vozidle.
POZOR
Po zakoupení vozidla je přísně zakázáno
na něm provádět jakékoli dodatečné úpra-
vy, které by poškodily řízení nebo hřídel řízení (na-
př. montáž imobilizéru) a mohly způsobit snížení
výkonů systémů, zneplatnění záruky, závažné pro-
blémy s bezpečností a homologační neshodu vo-
zidla.
POZOR

40
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0125mobr. 35F0V0084mobr. 36
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZRCÁTKO obr. 35
(pro příslušné modely/trhy)
Součástí zrcátka je bezpečnostní mechanismus, který při
prudkém kontaktu s cestujícím uvolní zrcátko z držáku.
Zrcátko má dvě polohy, do nichž se přestavuje pákou A:
běžnou a proti oslnění.
Během jízdy musejí být zrcátka vždy ve vy-
klopené poloze A-obr. 36.
Vnější zpětná zrcátka jsou zakřivená, a proto mír-
ně zkreslují vnímání vzdálenosti.
POZOR
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Ruční sklopení zrcátka
V případě potřeby, (například tvoří-li zrcátko překážku
v úzkém jízdním profilu), je možné zrcátko sklopit z vy-
klopené polohy A-obr. 36 do polohy B.

41
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Ruční nastavení
Zevnitř vozidla použijte zařízení A-obr. 37.
Elektrické nastavení
(pro příslušné modely/trhy)
Nastavovat vnější zrcátka je povoleno pouze pouze s klí-
čem zapalování na poloze MAR.
Postupujte takto:
❒přepínačem A-obr. 38 zvolte požadované zrcátko (pra-
vé nebo levé);
❒přepnutím přepínače A do polohy B a působením na
něj se přestaví levé vnější zpětné zrcátko;
❒posunutím přepínače A do polohy D a jeho přepnu-
tím se provede nastavení pravého vnějšího zpětného
zrcátka.
Po skončeném nastavení vraťte přepínač A do prostřed-
ní zajišťovací polohy C.
F0V0120mobr. 37F0V0015mobr. 38

42
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
obr. 39F0V0016m
SOUSTAVA TOPENÍ A VENTILACE
1. Horní pevný vývod – 2. Prostřední natáčivý vývod – 3. Postranní pevný vývod – 4. Krajní natáčivé vývody – 5. Spod-
ní vývody vzduchu.

F0V0017mobr. 40 – otevřený výstupní otvorF0V0018mobr. 41 – zavřený výstupní otvor
STŘEDOVÉ A BOČNÍ VÝSTUPNÍ OTVORY
S NASTAVITELNÝM SMĚREM obr. 40-41
Jazýčkem A nastavte požadovaný směr proudu vzduchu.
43
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Výstupní otvor se zavře posunutím jazýčku A na stranu
z polohy 1-obr. 40 do polohy 2-obr. 41.

TOPENÍ A VENTILACE
OVLÁDAČE obr. 42
A: ovládač nastavení teploty vzduchu (směšování teplého/studeného vzduchu)
B: ovládač spouštění ventilátoru
C: ovladač rozvodu vzduchu
D: tlačítko zapínání/vypínání recirkulace vzduchu v kabině
E: tlačítko zapnutí/vypnutí vyhřívání zadního okna (pro příslušné modely/trhy).
44
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0044mobr. 42
