2014 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

167
9
CARATTERISTICHE TECNICH
E





PORTE LATERALI






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Altezza porta laterale scorrevole
1 485
1 755
1 485
1 755

Q Larghezza porta laterale scorrevole
1 075
1 250

Dimensioni

168


Dimensioni

169
9
CARATTERISTICHE TECNICH
E

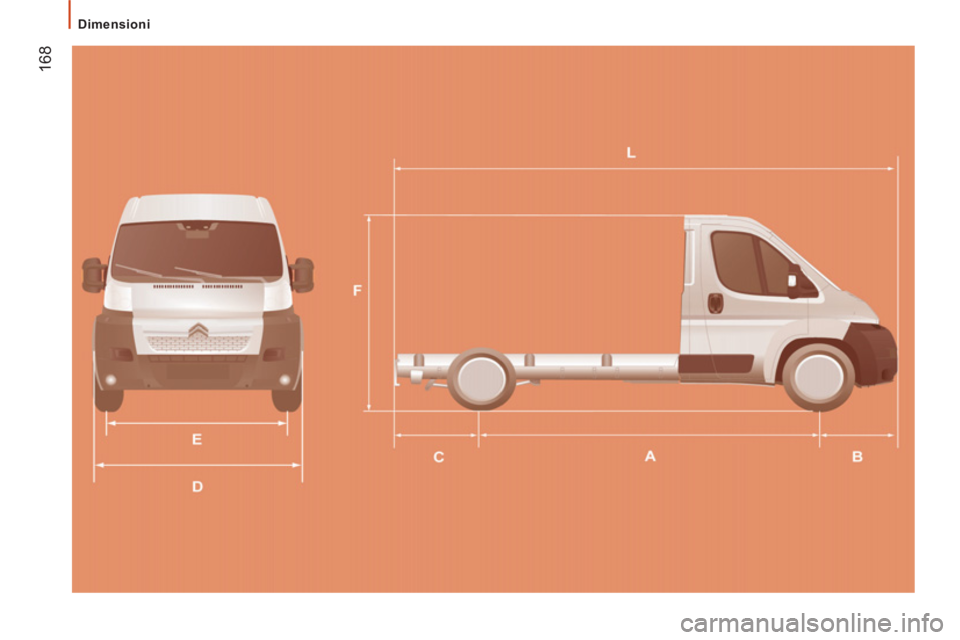

TELAIO CABINA


L1
L2
L2S
L3
L4

L Lunghezza massima
4 908
5 358
5 708
5 943
6 208

A Passo
3 000
3 450
3 800
4 035
4 035

B Sbalzo anteriore

948

C Sbalzo posteriore
960
1 225

D Larghezza massima (senza retrovisori)
2 050

- Larghezza carrozzabile
2 207

- Larghezza massima carrozzabile
2 350

E Carreggiata anteriore
1 810

- Carreggiata posteriore
1 790

- Carreggiata posteriore maggiorata
1 980

F Altezza massima

2 153

- Altezza massima carrozzabile
3 500

Dimensioni

17
0



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

Dimensioni

17
1
9
CARATTERISTICHE TECNICH
E


Motorizzazioni Diesel














Qualità del carburante utilizzato per i motori Diesel


I motori Diesel sono perfettamente compatibili con i biocarburanti conformi agli standard europei attuali e futuri (gasolio che rispetta la
norma EN 590 miscelato con un biocarburante che rispetta la norma EN 14214) che possono essere distribuiti dalle stazioni di servizio
(possibilità di integrarvi fino al 7 % di Estere Metilico di Acido Grasso).
L'utilizzo del biocarburante B30 è possibile su alcuni motori Diesel; tuttavia, questo utilizzo è imprescindibile dall'utilizzo condizionato della
rigorosa applicazione delle condizioni particolari di manutenzione. Rivolgersi alla rete CITROËN.
L’uso di qualsiasi altro tipo di (bio)carburante (oli vegetali o animali puri o diluiti, nafta ad uso domestico, ecc.) è rigorosamente vietato
(rischio di danneggiare il motore e il circuito del carburante).


MOTORIZZAZIONI Diesel e cambi





2.2 HDi 110 cv


2.2 HDi 130 cv


2.2 HDi
150

cv


3 HDi
155 cv


3.0 HDi
180 cv


Cambio

Manuale
Marce
5
6
6
6
6
6
Potenza (CV)
100
11 0
120
130
150
156
180
Potenza massima norma CEE (kW)
74
81
88
96
11 0
11 5
130
Cilindrata (cm
3
)
2 198
2 198
2198
2 999
2 999
Alesaggio x corsa (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Regime di potenza (giri/min)
2 900
3 500
3 500
3 500
3 500
3 600
Coppia massima norma CEE (mdaN)
250
320
320
400
400
Regime di coppia massima (giri/min)
1 500
2 000
2 000
1 400
1 400
Carburante
Gasolio
Gasolio
Gasolio
Gasolio
Gasolio
Catalizzatore
Sì
Sì
Sì
Sì
Sì
Filtro antiparticolato
-
Sì
-
Sì
Sì
Sì
Sì





Capacità olio motore (in litri) dopo
sostituzione del filtro
6,4
6,2
6,4
6,2
6,2
9
9

172

Masse

MASSE



Dimensioni


Denominazioni


MTAC in Kg


L1 H1
30
3 000

33
3 300

L2 H1
33
3 300

35
3 500

L2 H2
30
3 000

33
3 300

35
3 500

L3 H2
30
3 000

35
3 500

435
3 500

440
4 000

L3 H3
30
3 000

35
3 500

435
3 500

440
4 000

L4 H2
35
3 500

L4 H3
435
3 500 Consultare la carta di circolazione.
In ogni Paese è obbligatorio rispettare i carichi trainabili consentiti dalla legislazione locale. Per conoscere le possibilità di traino del
veicolo e la sua massa massima autorizzata a pieno carico più rimorchio, rivolgersi alla rete CITROËN.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 Km orari (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo, a protezione del motore; quando la
temperatura esterna è superiore a 37°C, limitare la massa rimorchiata.
Questa tabella indica la massa massima autorizzata del veicolo a pieno carico (MTAC), a seconda delle dimensioni e delle denominazioni del veicolo.

Riporto del carico
È possibile, se il veicolo trainante non ha raggiunto la MTAC, riportare questa massa nel rimorchio.
In ogni caso, non superare la massa del rimorchio e la MTRA indicate.
Rispettare le capacità di traino del veicolo.

17
3
9
CARATTERISTICHE TECNICH
E

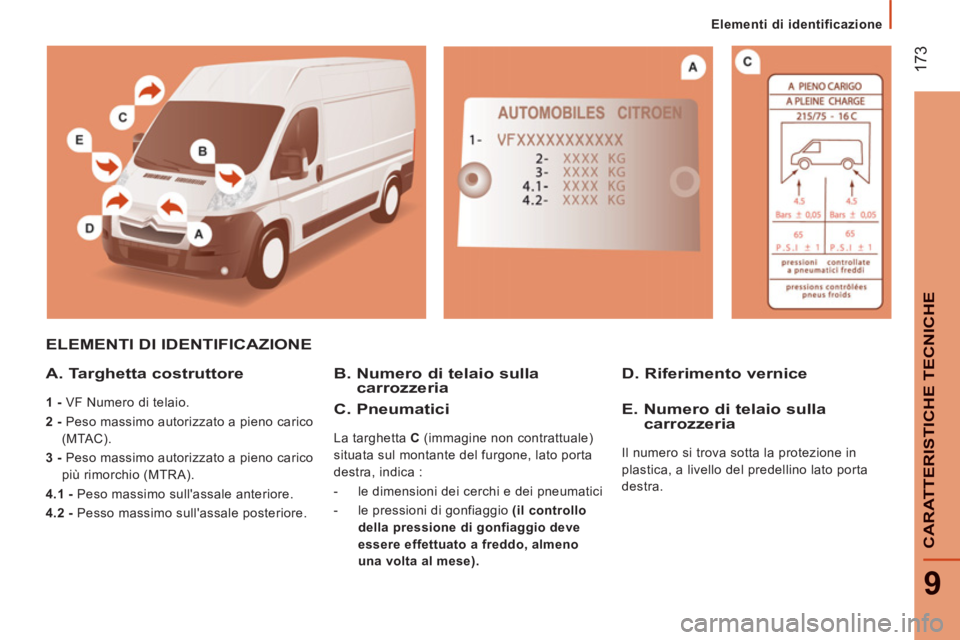

Elementi di identificazione


ELEMENTI DI IDENTIFICAZIONE

A. Targhetta costruttore


1 -
VF Numero di telaio.

2 -
Peso massimo autorizzato a pieno carico
(MTAC).

3 -

Peso massimo autorizzato a pieno carico
più rimorchio (MTRA).

4.1 -
Peso massimo sull'assale anteriore.

4.2 -
Pesso massimo sull'assale posteriore.


B. Numero di telaio sulla
carrozzeria
D. Riferimento vernice

C. Pneumatici

La targhetta C
(immagine non contrattuale)
situata sul montante del furgone, lato porta
destra, indica :


- le dimensioni dei cerchi e dei pneumatici

- le pressioni di gonfiaggio (il controllo
della pressione di gonfiaggio deve
essere effettuato a freddo, almeno
una volta al mese).




E. Numero di telaio sulla
carrozzeria
Il numero si trova sotta la protezione in
plastica, a livello del predellino lato porta
destra.

174


Esterno





ESTERNO


Fanali posteriori, indicatori di direzione,
3ª luce di stop,
fendinebbia 36, 47, 153, 156
Lato sinistro :
tappo, serbatoio carburante 144
Interruzione fl usso carburante 144

Vano di carico 75-76
Porte posteriori 28

Illuminazione targa posteriore 156

Assistenza al parcheggio 83

Ruota di scorta, cric, sostituzione della
ruota, attrezzi, kit riparazione
provvisoria pneumatici 148 -152
Gonfi aggio, pressione 173

Rimorchio, sollevamento 162
Traino, sfera gancio traino 133-134
Dimensioni 164-170

Accessori 135-136
Portapacchi 135

Freni, pastiglie 139, 141
ABS, REF 115
AFU (Ass. Fren. d'Emerg.) 115
ASR, ESP 116-117
Pneumatici, pressione 173
Sospensione pneumatica 86
Chiave, telecomando, pila 21-23
Avviamento 41-42
Chiusura centralizzata 29
Tesserina del codice 25
Allarme 26

Spazzola del tergicristallo 161
Retrovisore esterno 77
Indicatore di direzione laterale 155

Fari anteriori, fendinebbia,
indicatori di direzione 153-155
Regolazione altezza fascio fari 49
Lavafari 50
Sostituzione delle lampadine 153-155

Apertura/chiusura porte 27-29
Chiave 23
Apertura cofano motore, asta
di sostegno 137
Mode - autoclose 81
