USO E MANUTENZIONE

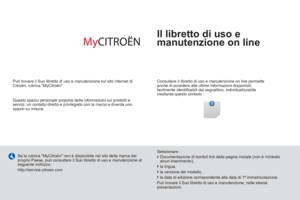

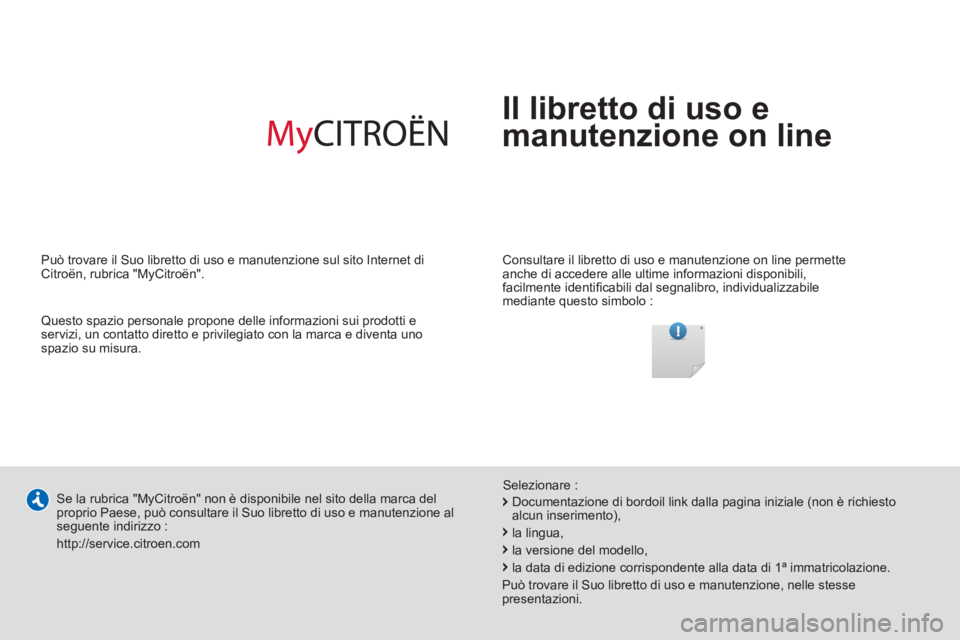

Il libretto di uso e
manutenzione on line


Consultare il libretto di uso e manutenzione on line permette
anche di accedere alle ultime informazioni disponibili, facilmente identifi cabili dal segnalibro, individualizzabile mediante questo simbolo :
Se la rubrica "MyCitroÎn" non Ë disponibile nel sito della marca del proprio Paese, puÚ consultare il Suo libretto di uso e manutenzione al seguente indirizzo :
http://service.citroen.com
Selezionare : PuÚ trovare il
Suo libretto di uso e manutenzione sul sito Internet diCitroÎn, rubrica "MyCitroÎn".
Documentazione di bordoil link dalla pagina iniziale (non Ë richiesto alcun inserimento),
la lingua,
la versione del modello,
la data di edizione corrispondente alla data di 1™ immatricolazione.
PuÚ trovare il Suo libretto di uso e manutenzione, nelle stessepresentazioni.


Questo spazio personale propone delle informazioni sui prodotti e
servizi, un contatto diretto e privilegiato con la marca e diventa uno
spazio su misura.

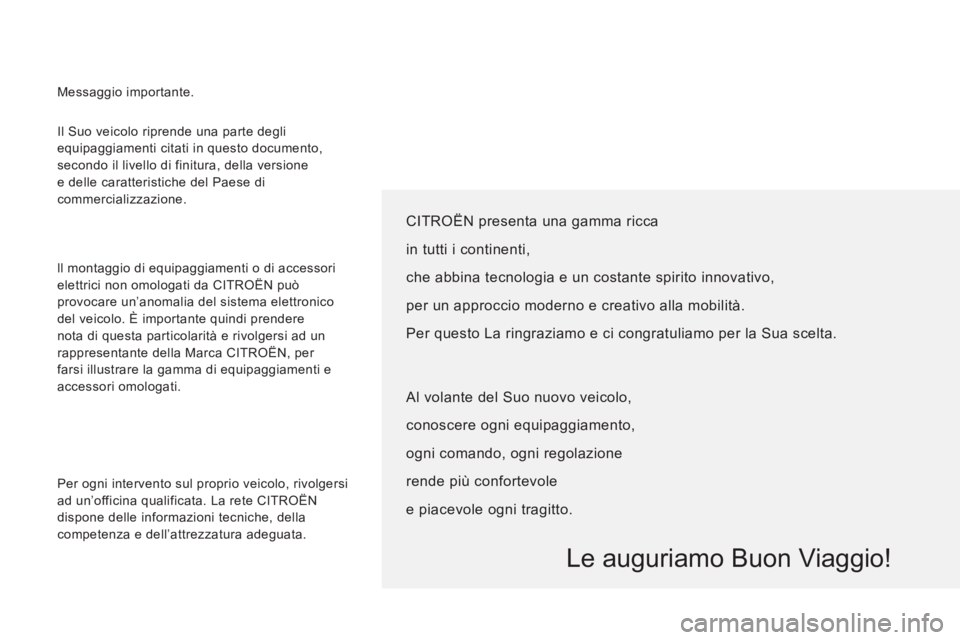

Il Suo veicolo riprende una parte degli
equipaggiamenti citati in questo documento,
secondo il livello di finitura, della versione
e delle caratteristiche del Paese di
commercializzazione.
ll montaggio di equipaggiamenti o di accessori
elettrici non omologati da CITROËN può
provocare un’anomalia del sistema elettronico
del veicolo. È importante quindi prendere
nota di questa particolarità e rivolgersi ad un
rappresentante della Marca CITROËN, per
farsi illustrare la gamma di equipaggiamenti e
accessori omologati.

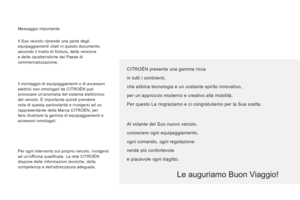

CITROËN presenta una gamma ricca
in tutti i continenti,
che abbina tecnologia e un costante spirito innovativo,
per un approccio moderno e creativo alla mobilità.
Per questo La ringraziamo e ci congratuliamo per la Sua scelta.


Le auguriamo Buon Viaggio!

Messaggio importante.


Al volante del Suo nuovo veicolo,
conoscere ogni equipaggiamento,
ogni comando, ogni regolazione
rende più confortevole
e piacevole ogni tragitto.

Per ogni intervento sul proprio veicolo, rivolgersi
ad un’officina qualificata. La rete CITROËN
dispone delle informazioni tecniche, della
competenza e dell’attrezzatura adeguata.

2

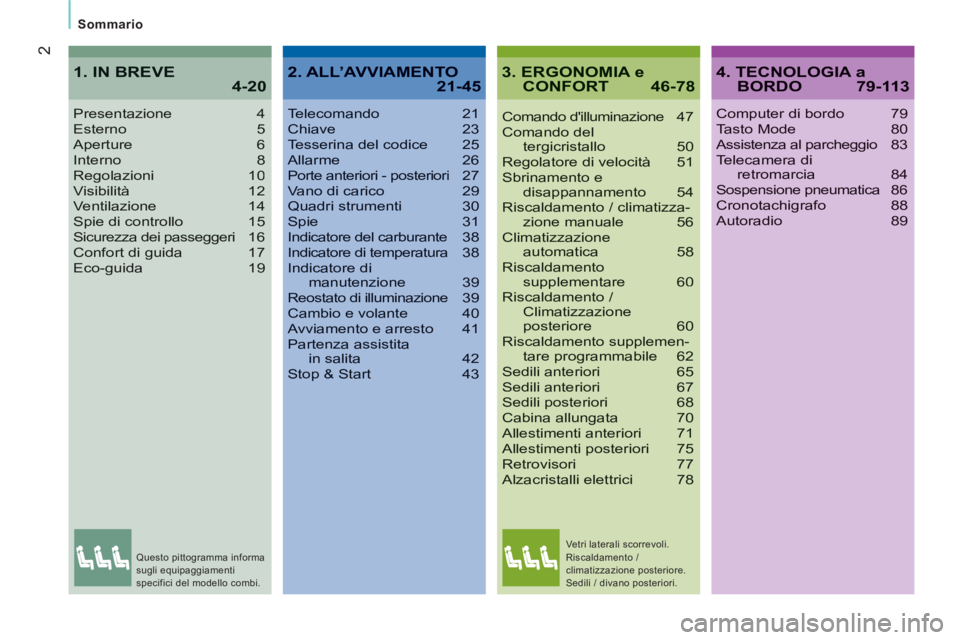

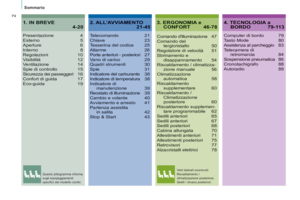

Sommario
3. ERGONOMIA e CONFORT 46-78
Comando d'illuminazione47Comando deltergicristallo 50Regolatore di velocità 51Sbrinamento edisappannamento 54Riscaldamento / climatizza-zione manuale 56Climatizzazione automatica 58Riscaldamento supplementare 60Riscaldamento / Climatizzazioneposteriore 60Riscaldamento supplemen-tare programmabile 62Sedili anteriori 65Sedili anteriori 67Sedili posteriori 68Cabina allungata 70Allestimenti anteriori 71Allestimenti posteriori 75Retrovisori 77Alzacristalli elettrici 78
Presentazione 4Esterno5Aperture 6Interno8Regolazioni 10Visibilità 12Ventilazione 14Spie di controllo 15Sicurezza dei passeggeri16Confort di guida 17Eco-guida 19
1. IN BREVE 4-204. TECNOLOGIA a BORDO 79-113
Computer di bordo 79Tasto Mode 80Assistenza al parcheggio83Telecamera di retromarcia 84Sospensione pneumatica 86Cronotachigrafo 88Autoradio 89
2. ALL’AVVIAMENTO21-45
Telecomando 21Chiave 23Tesserina del codice 25Allarme 26Porte anteriori - posteriori27Vano di carico 29Quadri strumenti 30Spie 31Indicatore del carburante 38Indicatore di temperatura 38Indicatore dimanutenzione 39Reostato di illuminazione 39Cambio e volante 40Avviamento e arresto 41Partenza assistita in salita 42Stop & Start 43


Questo pittogramma informa
sugli equipaggiamenti
specifici del modello combi. Vetri laterali scorrevoli.
Riscaldamento /
climatizzazione posteriore.
Sedili / divano posteriori.

3

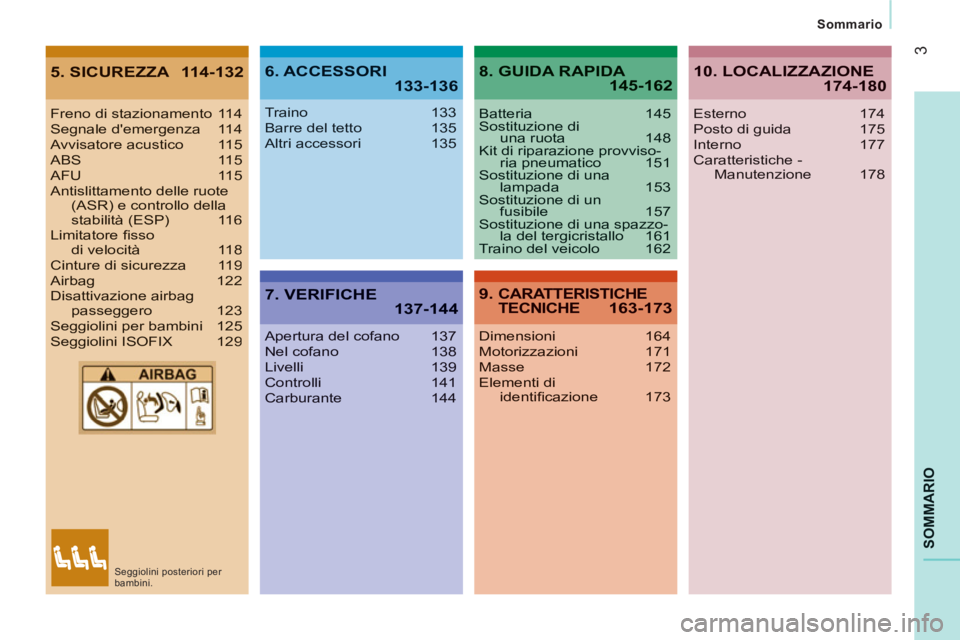

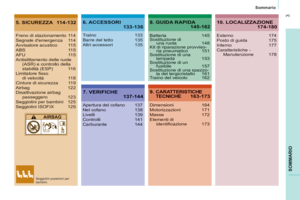

SOMMARIO

Sommario
5. SICUREZZA 114-1326. ACCESSORI 133-136
7. VERIFICHE 137-144
8. GUIDA RAPIDA 145-162
9. CARATTERISTICHE TECNICHE 163-173
Freno di stazionamento 114Segnale d'emergenza 114Avvisatore acustico 115ABS 115AFU 115Antislittamento delle ruote(ASR) e controllo dellastabilità (ESP) 116Limitatore fi ssodi velocità 118Cinture di sicurezza 119Airbag 122Disattivazione airbagpasseggero 123Seggiolini per bambini 125Seggiolini ISOFIX 129
Traino 133Barre del tetto 135Altri accessori 135
Apertura del cofano 137Nel cofano 138Livelli 139Controlli 141Carburante 144
Batteria 145Sostituzione di una ruota 148Kit di riparazione provviso-ria pneumatico 15pppp1Sostituzione di una lampada 153Sostituzione di unfusibile 157Sostituzione di una spazzo-la del tergicristallo 16pp1Traino del veicolo 162
Dimensioni 164Motorizzazioni 171Masse 172Elementi di identifi cazione 173
10. LOCALIZZAZIONE 174-180

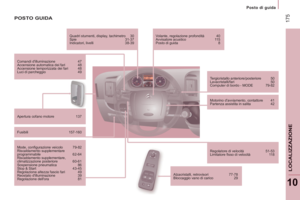

Esterno 174Posto di guida 175Interno 177Caratteristiche -Manutenzione 178

Seggiolini posteriori per
bambini.

4

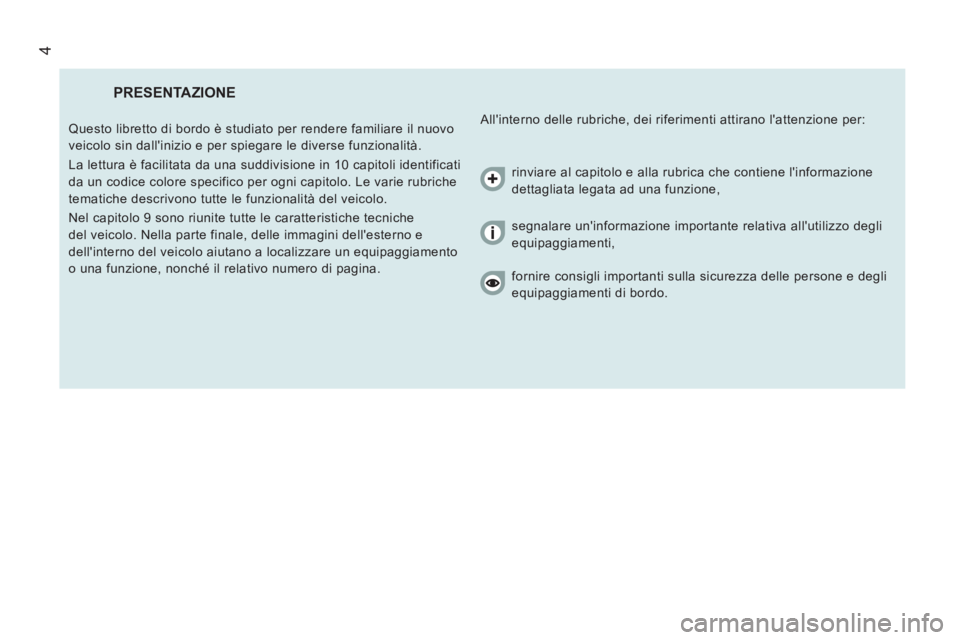

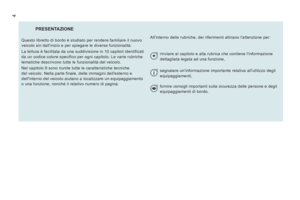

PRESENTAZIONE

All'interno delle rubriche, dei riferimenti attirano l'attenzione per:
Questo libretto di bordo è studiato per rendere familiare il nuovo
veicolo sin dall'inizio e per spiegare le diverse funzionalità.
La lettura è facilitata da una suddivisione in 10 capitoli identificati
da un codice colore specifico per ogni capitolo. Le varie rubriche
tematiche descrivono tutte le funzionalità del veicolo.
Nel capitolo 9 sono riunite tutte le caratteristiche tecniche
del veicolo. Nella parte finale, delle immagini dell'esterno e
dell'interno del veicolo aiutano a localizzare un equipaggiamento
o una funzione, nonché il relativo numero di pagina. rinviare al capitolo e alla rubrica che contiene l'informazione
dettagliata legata ad una funzione,
segnalare un'informazione importante relativa all'utilizzo degli
equipaggiamenti,
fornire consigli importanti sulla sicurezza delle persone e degli
equipaggiamenti di bordo.

4
34
2
1
IN BREV
E
5

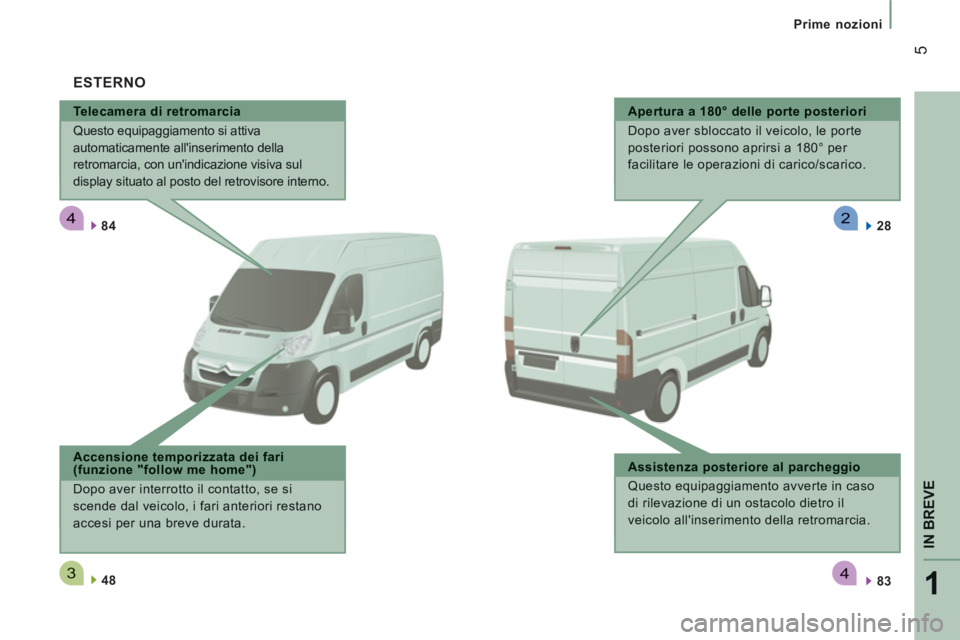

Prime nozioni


Telecamera di retromarcia
Questo equipaggiamento si attiva
automaticamente all'inserimento della
retromarcia, con un'indicazione visiva sul
display situato al posto del retrovisore interno.
84

8348

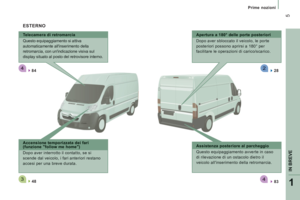

ESTERNO


Accensione temporizzata dei fari(funzione "follow me home")

Dopo aver interrotto il contatto, se si
scende dal veicolo, i fari anteriori restano
accesi per una breve durata.
Apertura a 180° delle porte posteriori
Dopo aver sbloccato il veicolo, le porte
posteriori possono aprirsi a 180° per
facilitare le operazioni di carico/scarico.
Assistenza posteriore al parcheggio
Questo equipaggiamento avverte in caso
di rilevazione di un ostacolo dietro il
veicolo all'inserimento della retromarcia.
28

222
6


Prime nozioni

Porta laterale scorrevole
Apertur
a
Tirare la maniglia verso di sé e poi
all'indietro.
Evitare di ostruire la
guida di scorrimento
sul pianale, per la corretta apertura della
porta. Aprire completamente la porta per
ottenere il blocca
ggio del dispositivo alla
base della porta.
Non
guidare con la porta laterale scorrevole
aperta.
27

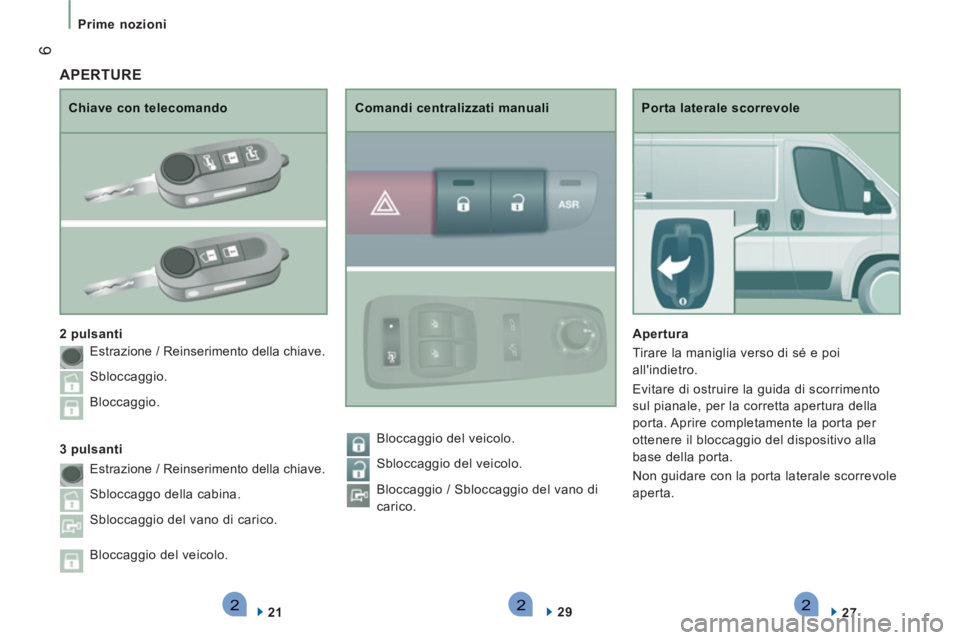

Chiave con telecomando
2 pulsanti
21
Comandi centralizzati manuali
29

APERTURE
3 pulsanti
Estrazione / Reinserimento della chiave.
Sblocca
ggio.
Blocca
ggio.
Estrazione
/ Reinserimento della chiave.
Sbloccaggo della cabina.
Sbloccaggio del vano di carico.
Blocca
ggio del veicolo. Blocca
ggio del veicolo.

Sbloccaggio del veicolo.
Bloccaggio
/ Sbloccaggio del vano di
carico.
