2014 CITROEN DS4 Manuales de Empleo (in Spanish)

247Revisiones

011
Información práctica

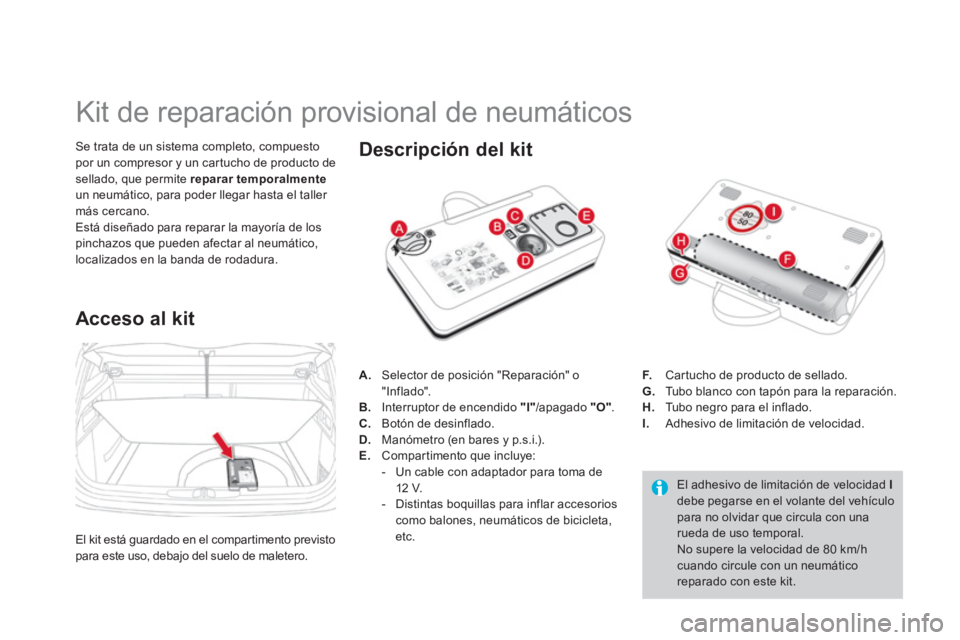

Kit de reparación provisional de neumáticos


Se trata de un sistema completo, compuesto
por un compresor y un cartucho de producto de
sellado, que permite reparar temporalmente

un neumático, para poder llegar hasta el taller
más cercano.
Está diseñado para reparar la mayoría de los
pinchazos que pueden afectar al neumático,
localizados en la banda de rodadura.




Acceso al kit


El adhesivo de limitación de velocidad I

debe pegarse en el volante del vehículo
para no olvidar que circula con una
rueda de uso temporal.
No supere la velocidad de 80 km/h
cuando circule con un neumático
reparado con este kit.



Descripción del kit



A.
Selector de posición "Reparación" o
"Inflado".

B.
Interruptor de encendido "I"
/apagado "O"
.

C.
Botón de desinflado.

D.
Manómetro (en bares y p.s.i.).

E.
Compartimento que incluye:


- Un cable con adaptador para toma de
12 V.

- Distintas boquillas para inflar accesorios
como balones, neumáticos de bicicleta,
etc.
F.
Cartucho de producto de sellado.

G.
Tubo blanco con tapón para la reparación.

H.
Tubo negro para el inflado.

I.
Adhesivo de limitación de velocidad.
El kit está guardado en el compartimento previsto
para este uso, debajo del suelo de maletero.

251Información práctica

1. Sellado




)
Desenrolle completamente el tubo blanco G
.

)
Desenrosque el tapón del tubo blanco.

)
Acople el tubo blanco a la válvula del
neumático que desea reparar.



Procedimiento de reparación


Evite retirar cualquier cuerpo extraño
que haya penetrado en el neumático.


)
Conecte la toma eléctrica del compresor a
la toma de 12 V del vehículo.

)
Arranque el vehículo y deje el motor en
marcha.



)
Corte el contacto.


Tenga cuidado, este producto es
nocivo en caso de ingestión (contiene
etilenglicol, colofonia, etc.) e irritante
para los ojos.
Mantenga este producto fuera del
alcance de los niños.


)
Gire el selector A
hasta la
posición "Reparación".

)
Compruebe que el interruptor B

esté en la posición "O"
.


El circuito eléctrico del vehículo
permite conectar un compresor durante
el tiempo necesario para reparar un
neumático dañado o desinflado, o para
inflar un elemento neumático de poco
volumen.

)
Active el compresor situando el interruptor
B
en la posición "I"
, hasta que la presión
del neumático alcance los 2,0 bares.
El producto de sellado se inyecta a
presión en el neumático, por lo tanto, no
desconecte el tubo de la válvula durante
esta operación (riesgo de salpicaduras).



)
Retire el kit y enrosque el tapón del tubo
blanco.
Tenga cuidado para no ensuciar el vehículo
con el líquido. Guarde el kit en un lugar a
su alcance.

)
Inmediatamente después, circule durante
aproximadamente cinco kilómetros a
velocidad reducida (entre 20 y 60 km/h),
para sellar el pinchazo.

)
Deténgase para comprobar la reparación y
la presión sir viéndose del kit.

No ponga en marcha el compresor
antes de haber acoplado el tubo blanco
a la válvula del neumático: el producto
de sellado se esparciría por el exterior.



Detección de subinfl ado

Si el vehículo está equipado con
detección de subinflado, el testigo de
subinflado permanecerá encendido
después de reparar la rueda hasta que
la Red CITROËN o un taller cualificado
procedan a la reinicialización del
sistema.


Si al cabo de entre cinco y siete
minutos, el neumático no alcanza la
presión indicada, significa que no
puede repararse. Contacte con la red
CITROËN o con un taller cualificado
para proceder al remolcado del
vehículo.

253Información práctica

2. Infl ado




)
Ajuste la presión mediante el compresor
(para inflar: interruptor B
en la posición "I"
;
para desinflar: interruptor B
en la posición
"O"
y pulsando el botón C
) según las
indicaciones de la etiqueta de presión de
los neumáticos del vehículo, situada en la
puerta del conductor.
Si el neumático ha perdido presión,
significa que la fuga no se ha sellado
correctamente. Contacte con la red
CITROËN o con un taller cualificado para
proceder al remolcado del vehículo.

)
Retire el kit y guárdelo.

)
Circule a velocidad reducida (80 km/h
como máximo) limitando la distancia
recorrida a aproximadamente 200 km.




)
Gire el selector A
hasta la
posición "Inflado".

)
Desenrolle completamente el
tubo negro H
.

)
Acople el tubo negro a la válvula de la
rueda reparada.



)
Conecte de nuevo la toma eléctrica del
compresor a la toma de 12 V del vehículo.

)
Arranque el vehículo y deje el motor en
marcha.


Acuda lo antes posible a la red
CITROËN o a un taller cualificado.
Comunique imperativamente al técnico
que ha utilizado el kit. Después de la
realización de una diagnosis, el técnico
le indicará si el neumático puede
repararse o si, por el contrario, debe
sustituirse.

Extracción del cartucho




)
Guarde el tubo negro.

)
Extraiga la base acodada del tubo blanco.

)
Mantenga el compresor en vertical.

)
Desenrosque el cartucho por la parte inferior.



Control de presión/Inflado
ocasional

Tenga cuidado, ya que el líquido puede
gotear.
La fecha de caducidad del líquido
figura en el cartucho.
El cartucho de líquido es de un solo
uso, debe sustituirse aunque no se
haya terminado.
Después de utilizarlo, no tire el
cartucho. Llévelo a la red CITROËN o a
un punto de recogida autorizado.
No olvide adquirir un nuevo cartucho;
podrá encontrarlo en la red CITROËN
o en un taller cualificado.

El compresor también puede utilizarse, sin
inyectar producto, para:


- Controlar la presión o inflar
ocasionalmente los neumáticos.

- Inflar otros accesorios (balones,
neumáticos de bicicleta, etc.).



)
Conecte la toma eléctrica del compresor a
la toma de 12 V del vehículo.

)
Arranque el vehículo y deje el motor en
marcha.

)
Ajuste la presión con el compresor (para
inflar: interruptor B
en la posición "I"
;
para desinflar: interruptor B
en la posición
"O"
y pulsando el botón C
), según las
indicaciones de la etiqueta de presión
de los neumáticos del vehículo o del
accesorio.

)
Retire el kit y guárdelo.




)
Gire el selector A
hasta la
posición "Inflado".

)
Desenrolle completamente el
tubo negro H
.

)
Acople el tubo negro a la válvula de la
rueda o del accesorio.
Si es necesario, monte previamente una de
las boquillas proporcionadas con el kit.
