2014 CITROEN DS4 Lietošanas Instrukcija (in Latvian)

271Praktiskā informācija


Elektrisko aksesuāru
izstādīšana

Jūsu automašīnas elektriskā sistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
CITROËN nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši papildu aparātiem,
kuru kopējais patē
riņš pārsniedz
10 miliampērus.
Pirms drošinātāja nomaiņas vispirms
nepieciešams :



noskaidrot bojājuma cēloni un to novērst,


izslēgt visus elektrības patērētājus,


imobilizēt automašīnu un izslēgt aizdedzi,


noskaidrot drošinātāja atrašanos,
izmantojot atbilstības tabulas un shēmas,
kas atrodamas nākamajās lapās.


Drošinātāja nomaiņa


Labs

Slikts

Drošinātāja, kas nav norādīts
tabulās zemāk, nomaiņa var radīt
nopietnus jūsu automašīnas darbības
traucējumus. Konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Knaibles
Lai darbotos ar drošinātāju, obligāti jāievēro :



lai drošinātāju izņemtu no ligzdas un
pārbaudītu tā tinumu, izmantojiet tam
speciāli paredzētās knaibles,


bojāto drošinātāju vienmē
r nomainiet pret
ekvivalentas intensitātes drošinātāju (tāda
pati krāsa) ; atšķirīga intensitāte var izraisīt
darbības traucējumus (aizdegšanās risks).
Ja bojājums radies īsi pēc drošinātāja maiņas,
pārbaudīt elektrisko aprīkojumu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.

Drošinātāji borta panelī

Drošinātāju bloki atrodas borta paneļa
apakšdaļā (kreisā puse).


Piekļūšana drošinātājiem




Skatīt sadaļu "Piekļūšana instrumentu
komplektam".

273Praktiskā informācija


Bloks 1



Drošinātājs N°



Intensitāte


Funkcijas



F8



3 A

Signalizācijas signāls, signalizācijas kalkulators.


F13



10 A

Piesmēķētājs.


F14



10 A

12 V ligzda bagāžas nodalījumā.


F16



3 A

Lielā daudzfunkcionālā nodalījuma apgaismojums, aizmugurējie
karšu lasītāji, cimdu nodalījuma apgaismojums.


F17



3 A

Saulessarga apgaismojums, priekšējie karsu lasītāji.


F28



15 A

Auto magnetola, auto magnetola (iebūvētā iekārta).


F30



20 A

Aizmugurējais stikla tīrītājs.


F32



10 A

Hi-Fi pastiprinātājs.

Bloks 2



Drošinātāja Nr.


Intensitāte


Funkcijas



F36



15 A

Aizmugurējā 12 V ligzda.


F37



-

Nav izmantots.


F38



-

Nav izmantots.


F39


- Nav izmantots.


F40



25 A

230 V/50 Hz ligzda.


Drošinātāju tabula

Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram (kreisā pusē).

Piekļūšana drošinātājiem




Atveriet vāku.


Nomainiet drošinātāju (skatīt attiecīgo
sadaļu).


Pēc darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes
hermētiskumu.



Drošinātāji motora
nodalījumā

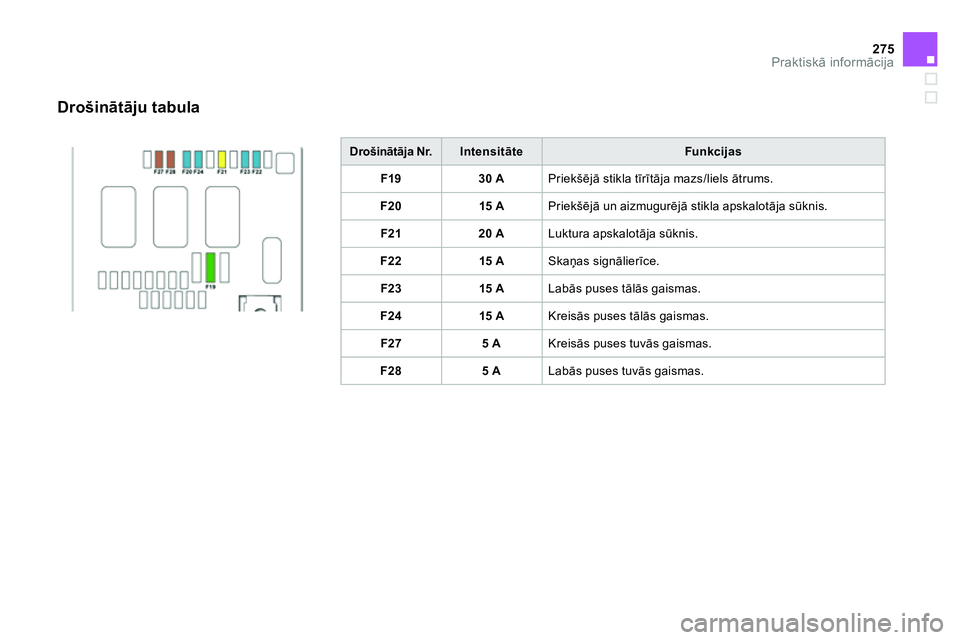

275Praktiskā informācija



Drošinātāja Nr.


Intensitāte


Funkcijas



F19



30 A

Priekšējā stikla tīrītāja mazs/liels ātrums.


F20



15 A

Priekšējā un aizmugurējā stikla apskalotāja sūknis.


F21



20 A

Luktura apskalotāja sūknis.


F22



15 A

Skaņas signālierīce.


F23



15 A

Labās puses tālās gaismas.


F24



15 A

Kreisās puses tālās gaismas.


F27



5 A

Kreis
ās puses tuvās gaismas.


F28



5 A

Labās puses tuvās gaismas.


Drošinātāju tabula

12 V akumulators

Akumulators atrodas zem motora pārsega.
Lai piekļūtu spailei (+) :



atbloķējiet motora pārsegu, izmantojot
iekšējo slēdzi, tad ārējo slēdzi ;


paceliet motora pārsegu un nofiksējiet to ar
pārsega balstu ;


lai piekļūtu spailei (+), noņemiet
plastmasas vāciņu.


Piekļūšana akumulatoram


Pēc akumulatora ievietošanas atpakaļ
Stop&Start aktivizēsies tikai pēc
ilgstošas automašīnas imobilizācijas,
kas atkarīga no laika apstākļiem un
akumulatora lādiņa stāvokļa (līdz pat
8 stundām).





Šādas uzlīmes klātbūtne tieši ar
Stop&Start, norāda, ka automašīna
aprīkota ar īpašu tehnoloģiju un
parametru 12V svinu saturošu
akumulatoru, kā nomaiņas vai
atslēgšanas gadījumā nepieciešama
CITROËN pārstāvniecības vai
kvalificētas remontdarbnīcas palīdzība.


Pirms jebkuras darbības

Apstādiniet automašīnu, aktivizējiet
stāvbremzi, ieslēdziet pārnesumkārbu
tukšgaitā, tad izslēdziet aizdedzi.
Pārbaudiet, lai viss elektriskais
aprīkojums būtu izslēgts.

Veids, kā iedarbināt dzinēju izmantojot
rezerves akumulatoru, vai uzlādēt jūsu izlādēto
akumulatoru.

277Praktiskā informācija




Pieslēdziet sarkano savienojošo vadu
pie bojātā akumulatora A
spailes (+) un
rezerves akumulatora B
spailes (+).


Pieslēdziet vienu zaļā vai melnā
savienojošā vada galu pie papildu B

akumulatora (-) spailes (vai pie tehniskās
palīdzības automašīnas masas punkta).


Pieslēdziet otru zaļā vai melnā savienojošā
vada galu pie jūsu automašīnas masas
punkta C
(vai pie motora balsta).

Iedarbiniet tehniskās palīdzības
automašīnas dzinēju un ļaujiet tam dažas
minūtes darboties.


Ieslēdziet bojātās automašīnas starteri un
ļaujiet dzinējam darboties.
Ja dzinējs neiedarbojas uzreiz, izslēdziet
aizdedzi un nogaidiet brīdi, pirms mēģ
ināt
vēlreiz.


Nogaidiet, līdz motors sāk strādāt
vienmērīgi, tad atvienojiet vadus.













Lai iedarbinātu motoru no
cita akumulatora
Ja Jūsu automašīnas akumulatora baterija ir
izlādējusies, dzinēju iespējams iedarbināt no
jauna ar rezer ves akumulatora baterijas (ārēju
vai no citas automašīnas) un rezerves vadu
palīdzību.

Vispirms pārbaudiet, vai rezerves
akumulatora baterijas miminālais spriegums
ir 12 V un tās minimālā kapacitāte ir vienāda
ar izlādētās akumulatora baterijas kapacitāti.
Nedarbiniet dzinēju, pieslēdzot akumulatora
baterijas lādētāju.
Neatvienojiet spaili (+), dzinējam darbojoties.







Pirms pievienošanas

Pirms atvienot akumulatoru, pēc aizdedzes
izslēgšanas nogaidiet 2 minūtes.
Pirms atvienot akumulatoru, aizveriet logus.

Lai uzlādētu akumulatoru ar
akumulatoru lādētāja palīdzību




Atvienojiet akumulatoru, sākot ar spaili (-).


Ievērojiet akumulatora izgatavotāja
lietošanas instrukciju.


Pievienojiet akumulatoru, sākot ar spaili (-).


Pārbaudiet akumulatora spaiļu tīrību ;
ja tās sedz sulfāts (balti vai zaļgani
nosēdumi), atvienojiet vadus un notīriet
spailes.

Ar Stop&Start akumulatora uzlādēšanai
nav nepieciešama tā atslēgšana.


Darbības atjaunošana pēc atkārtotas
akumulatora pievienošanas

Pēc katras akumulatora atkārtotas
pievienošanas reizes ieslēdziet aizdedzi un
pirms motora iedarbināšanas nogaidiet vismaz
1 minūti, lai ļautu elektroniskajām sistēmām
atjaunot darbību.
Attiecīgajās sadaļās, jums pašam jāatjauno
darbība :


- sekvenču tipa elektroniskie logu pacēlāji ;

- datums un laiks ;

- auto magnetolas vai iebūvētās vadības
sistēmas izstādījumi.
Pēc aizdedzes ieslēgšanas pārbaudiet,
vai nav parādījies paziņojums par kļūdu
vai brīdinājuma signāllampiņas.
Ja pēc šī
m manipulācijām parādās nelieli
darbības traucējumi, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.



Novietojiet gredzenu E,
kas noņemts no
vada, akumulatora spailes (+).


Ver tikāli uzspiediet uz gredzena, lai to labi
nostiprinātu pret akumulatoru.


Uzskrūvējiet gredzenu, nolaižot rokturi D
.


Spailes (+) pievienošana no
jauna
Spailes (+) atvienošana




Lai atbloķētu gredzenu E
, paceliet rokturi D

līdz galam.


Nespiediet pārlieku stipri uz roktura,
jo, ja gredzens ir slikti nostiprināts,
tā aizvēršana nav iespējama ; veiciet
procedūru no jauna.
