263Praktiskā informācija











Spuldzītes nomaiņa


Lukturi ir aprīkoti ar polikarbonāta
stiklojumu, kas pārklāts ar aizsarglaku :



netīriet to ne ar asām vai
abrazīvām drāniņām, ne
šķīdinātāju vai kodīgu vielu
;


izmantojiet sūkli un ziepjūdeni vai
pH neitrālu līdzekli ;


mazgājot netīrumus un izmantojot
augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz
galvenajiem lukturiem, gaismām
un to apmalēm, lai nesabojātu to
lakojumu un hermētiskās apmales. Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vismaz dažas minūtes
(iespējams smagi apdedzināties).



Nepieskarieties spuldzītēm ar
pirkstiem. Izmantojiet neplūksnainu
drāniņu.
Lai nesabojātu lukturi, obligāti
izmantojamas vienīgi antiultravioleto
staru (UV) tipa lampas.
Bojāto spuldzīti nomainiet tikai ar tādu
pašu jaunu spuldzīti, kam ir tāds pats
atsauces numurs un parametri.




Elektrotraumas risks

Ksenona spuldzes (D1S-35W) nomaiņu
veic CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

Lai nodrošinātu labāko apgaismojuma
kvalitāti, spuldzītēm ar skavām kā
H1, H7... tips, ievērot to pareizu
ievietošanu.

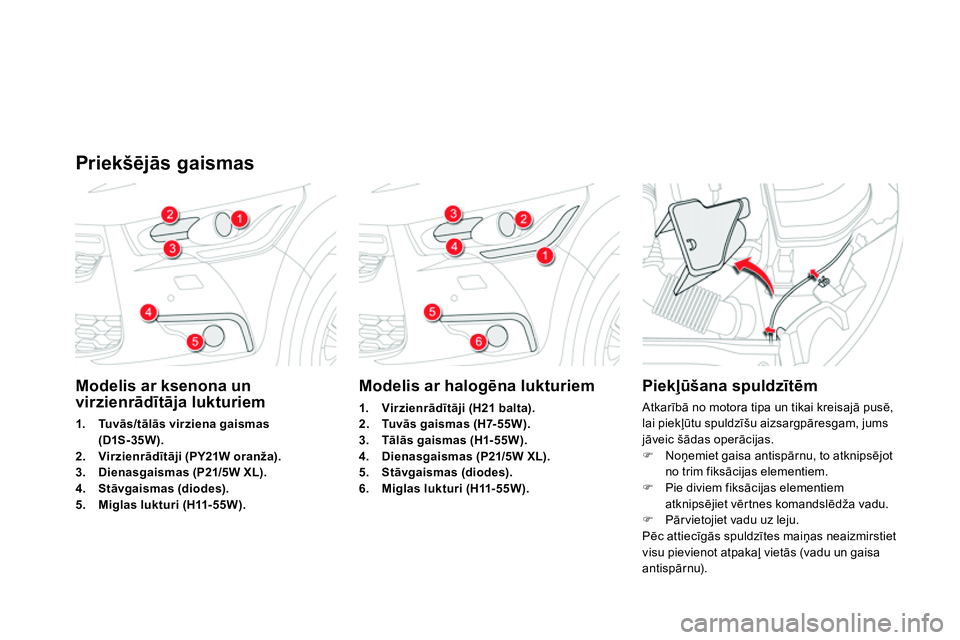

Modelis ar ksenona un
virzienrādītāja lukturiem



1.
Tu vās/tālās virziena gaismas
(D1S-35W).


2.
Virzienrādītāji (PY21W oranža).


3.
Dienasgaismas (P21/5W XL).


4.
Stāvgaismas

(di

odes).


5.
Miglas lukturi (H11- 55W).











Modelis ar halogēna lukturiem



1.
Virzienrādītāji (H21 balta).


2.
Tu vās gaismas (H7- 55W).


3.
Tālās gaismas (H1- 55W).


4.
Dienasgaismas (P21/5W XL).


5.
Stāvgaismas (diodes).


6.
Miglas lukturi (H11- 55W).





Piekļūšana spuldzītēm

Atkarībā no motora tipa un tikai kreisajā pusē,
lai piekļūtu spuldzīšu aizsargpāresgam, jums
jāveic šādas operācijas.



Noņemiet gaisa antispārnu, to atknipsējot
no trim fiksācijas elementiem.


Pie diviem fiksācijas elementiem
atknipsējiet vērtnes komandslēdža vadu.


Pārvietojiet vadu uz leju.
Pēc attiecīgās spuldzītes maiņas neaizmirstiet
visu pievienot atpakaļ vietās (vadu un gaisa
antispārnu).


Priekšējās gaismas

265Praktiskā informācija

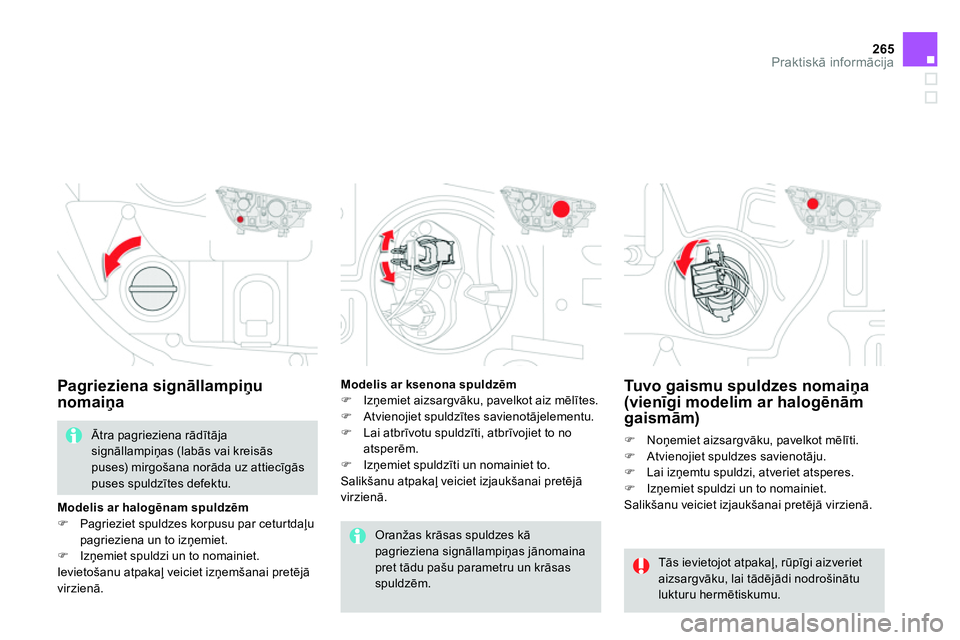

Tuvo gaismu spuldzes nomaiņa
(vienīgi modelim ar halogēnām
gaismām)




Noņemiet aizsargvāku, pavelkot mēlīti.


Atvienojiet spuldzes savienotāju.


Lai izņemtu spuldzi, atveriet atsperes.


Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.














Pagrieziena signāllampiņu
nomaiņa

Tās ievietojot atpakaļ, rūpīgi aizveriet
aizsargvāku, lai tādējādi nodrošinātu
lukturu hermētiskumu.
Oranžas krāsas spuldzes kā
pagrieziena signāllampiņas jānomaina
pret tādu pašu parametru un krāsas
spuldzēm. Ātra pagrieziena rādītāja
signāllampiņas (labās vai kreisās
puses) mirgošana norāda uz attiecīgās
puses spuldzītes defektu.
Modelis ar ksenona spuldzēm




Izņemiet aizsargvāku, pavelkot aiz mēlītes.


Atvienojiet spuldzītes savienotājelementu.


Lai atbrīvotu spuldz
īti, atbrīvojiet to no
atsperēm.


Izņemiet spuldzīti un nomainiet to.
Salikšanu atpakaļ veiciet izjaukšanai pretējā
virzienā.

Modelis ar halogēnam spuldzēm




Pagrieziet spuldzes korpusu par ceturtdaļu
pagrieziena un to izņemiet.


Izņemiet spuldzi un to nomainiet.
Ievietošanu atpakaļ veiciet izņemšanai pretējā
virzienā.

Dienas spuldžu maiņa




Noņemiet aizsargvāku, pavelkot mēlīti.


Atvienojiet spuldzes savienotāju.


Lai izņemtu spuldzi, saspiediet atsperes.


Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.

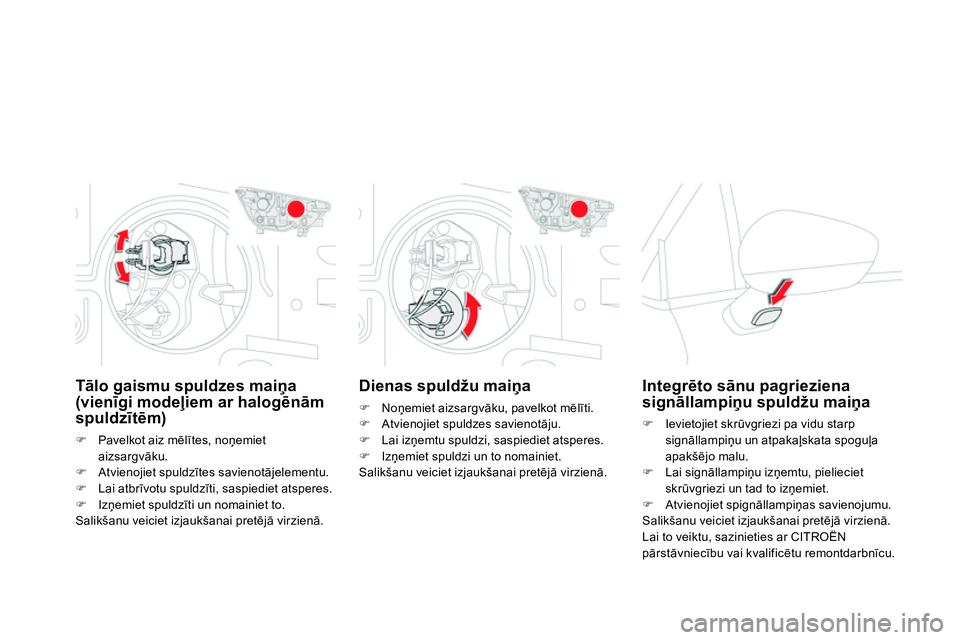

Tālo gaismu spuldzes maiņa
(vienīgi modeļiem ar halogēnām
spuldzītēm)




Pavelkot aiz mēlītes, noņemiet
aizsargvāku.


Atvienojiet spuldzītes savienotājelementu.


Lai atbrīvotu spuldzīti, saspiediet atsperes.


Izņemiet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretējā virzienā.












Integrēto sānu pagrieziena
signāllampiņu spuldžu maiņa




Ievietojiet skrūvgriezi pa vidu starp
signāllampiņu un atpakaļskata spoguļa
apakšējo malu.


Lai signāllampiņu izņemtu, pielieciet
skrūvgriezi un tad to izņemiet.


Atvienojiet spignāllampiņas savienojumu.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Lai to veiktu, sazinieties ar CITROËN
pārstāvniecību vai kvalificētu remontdarbnīcu.

267Praktiskā informācija








Sānu apgaismojuma lampiņu
maiņa

Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.



Apgaismojuma apmaļu/
stāvgaismu lampiņu maiņa

Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.








Miglas lukturu spuldžu maiņa




Dekoratīvās uzlikas caurumā ievietojiet
plakanu skrūvgriezi.


Lai atknipsētu bufera dekoratīvo uzliku,
pavelciet uz augšu (novietošanas
palīgierīces sensors paliek stingri turoties
dekoratīvajā uzlikā).


Izņemiet abas moduļa fiksācijas skrūves
un izņemiet to no savas vietas.


Atvienojiet spuldzes pamatnes savienotāju.


Pagrieziet spuldzes pamatni par ceturtdaļu
pagrieziena un to izņemiet.


Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Par šo spuldžu nomaiņu varat arī konsultēties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

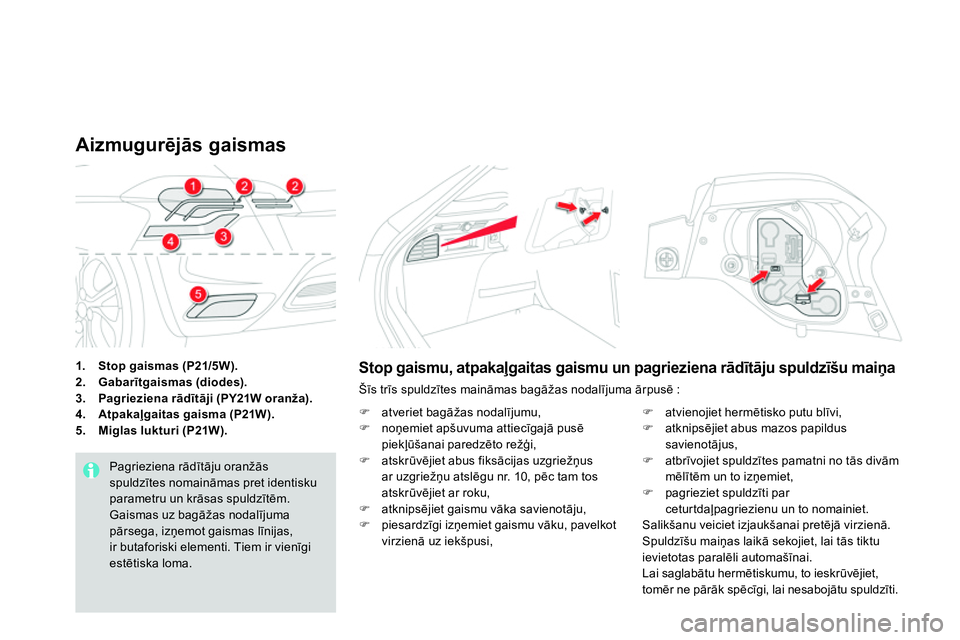

1.
Stop gaismas (P21/5W).


2.
Gabarītgaismas

(diodes).


3.
Pagrieziena rādītāji (PY21W oranža)

.


4.
Atpakaļgaitas gaisma (P21W).


5.
Miglas lukturi (P21W).





























Aizmugurējās gaismas

Pagrieziena rādītāju oranžās
spuldzītes nomaināmas pret identisku
parametru un krāsas spuldzītēm.
Gaismas uz bagāžas nodalījuma
pārsega, izņemot gaismas līnijas,
ir butaforiski elementi. Tiem ir vienīgi
estētiska loma.


Stop gaismu, atpakaļgaitas gaismu un pagrieziena rādītāju spuldzīšu maiņa

Šīs trīs spuldzītes maināmas bagāžas nodalījuma ārpusē :



atveriet bagāžas nodalījumu,


noņemiet apšuvuma attiecīgajā pusē
piekļūšanai paredzēto režģi,


atskrūvējiet abus fiksācijas uzgriežņus
ar uzgriežņu atslēgu nr. 10, pēc tam tos
atskrūvējiet ar roku,


atknipsējiet gaismu vāka savienotāju,


piesardzīgi izņemiet gaismu vāku, pavelkot
virzienā uz iekšpusi,

atvienojiet hermētisko putu blīvi,


atknipsējiet abus mazos papildus
savienotājus,



atbrīvojiet spuldzītes pamatni no tās divām
mēlītēm un to izņemiet,


pagrieziet spuldzīti par
ceturtdaļpagriezienu un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Spuldzīšu maiņas laikā sekojiet, lai tās tiktu
ievietotas paralēli automašīnai.
Lai saglabātu hermētiskumu, to ieskrūvējiet,
tomēr ne pārāk spēcīgi, lai nesabojātu spuldzīti.

269Praktiskā informācija



Apgaismojuma apmaļu/
stāvgaismu lampiņu maiņa







Aizmugurējās numura zīmes
apgaismojuma spuldzīšu maiņa (W5W)


Tr e šās stop gaismas spuldzītes
maiņa (diodes)

Lai nomainītu šī tipa gaismu diodes,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā. Lai to noņemšana būtu vieglāk izdarāma,
veiciet šo procedūru, bagāžas nodalījuma
pārsegam atrodoties puspavērtā stāvoklī.



Ievietojiet tievu skrūvgriezi vienā no
atstarotāja ārējām grop
ēm.


Paspiediet to uz āru.


Noņemiet atstarotāju.


Nomainiet izdegušo spuldzīti.
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tā noknipsējas.

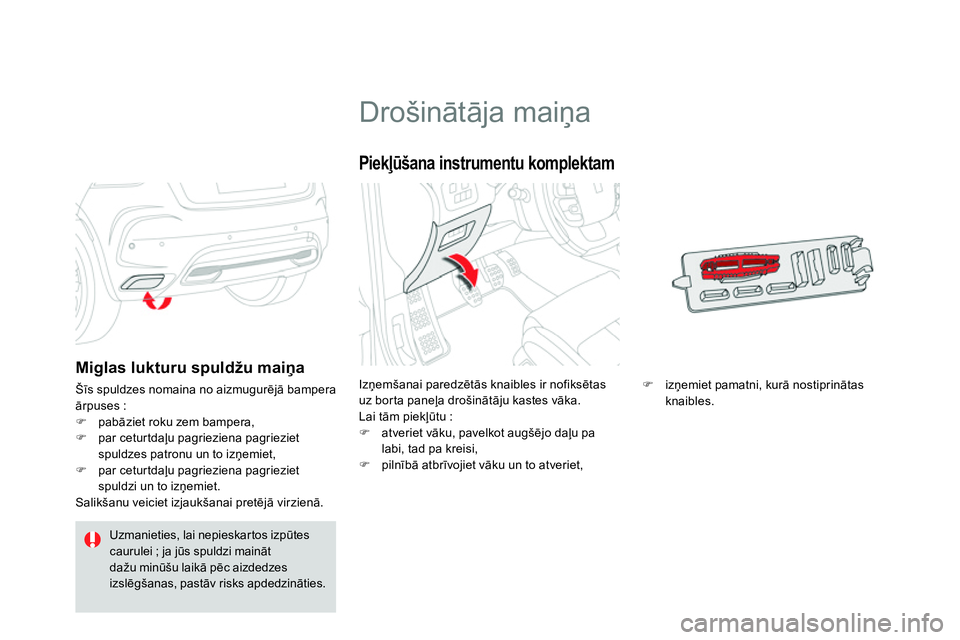

Drošinātāja maiņa

Izņemšanai paredzētās knaibles ir nofiksētas
uz borta paneļa drošinātāju kastes vāka.
Lai tām piekļūtu :



atveriet vāku, pavelkot augšējo daļu pa
labi, tad pa kreisi,


pilnībā atbrīvojiet vāku un to atveriet,


Piekļūšana instrumentu komplektam



izņemiet pamatni, kurā nostiprinātas
knaibles.








Miglas lukturu spuldžu maiņa

Šīs spuldzes nomaina no aizmugurējā bampera
ārpuses :



pabāziet roku zem bampera,


par ceturtdaļu pagrieziena pagrieziet
spuldzes patronu un to izņemiet,


par ceturtdaļu pagrieziena pagrieziet
spuldzi un to izņemiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Uzmanieties, lai nepieskartos izpūtes
caurulei ; ja jūs spuldzi maināt
dažu minūšu laikā pēc aizdedzes
izslēgšanas, pastāv risks apdedzināties.
