2014 CITROEN C5 Eksploatavimo vadovas (in Lithuanian)

XI
183
PRAKTINĖ INFORMACIJA

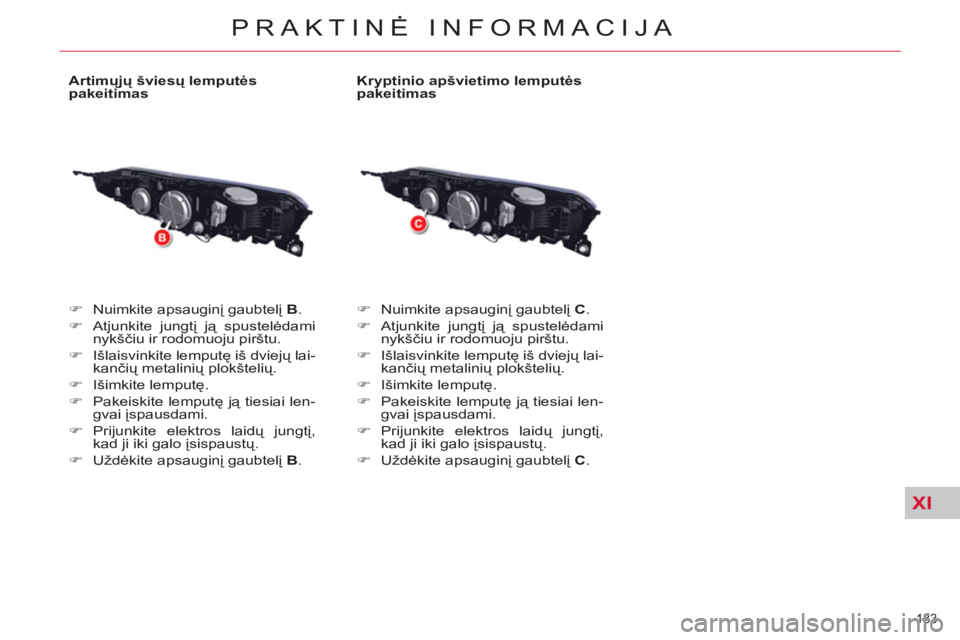

Artimųjų šviesų lemputės
pakeitimas


)
Nuimkite apsauginį gaubtelį B
.

)
Atjunkite jungtį ją spustelėdami
nykščiu ir rodomuoju pirštu.

)
Išlaisvinkite lemputę iš dviejų lai-
kančių metalinių plokštelių.

)
Išimkite lemputę.

)
Pakeiskite lemputę ją tiesiai len-
gvai įspausdami.

)
Prijunkite elektros laidų jungtį,
kad ji iki galo įsispaustų.

)
Uždėkite apsauginį gaubtelį B
.

Kryptinio apšvietimo lemputės
pakeitimas


)
Nuimkite apsauginį gaubtelį C
.

)
Atjunkite jungtį ją spustelėdami
nykščiu ir rodomuoju pirštu.

)
Išlaisvinkite lemputę iš dviejų lai-
kančių metalinių plokštelių.

)
Išimkite lemputę.

)
Pakeiskite lemputę ją tiesiai len-
gvai įspausdami.

)
Prijunkite elektros laidų jungtį,
kad ji iki galo įsispaustų.

)
Uždėkite apsauginį gaubtelį C
.

XI
184
PRAKTINĖ INFORMACIJA

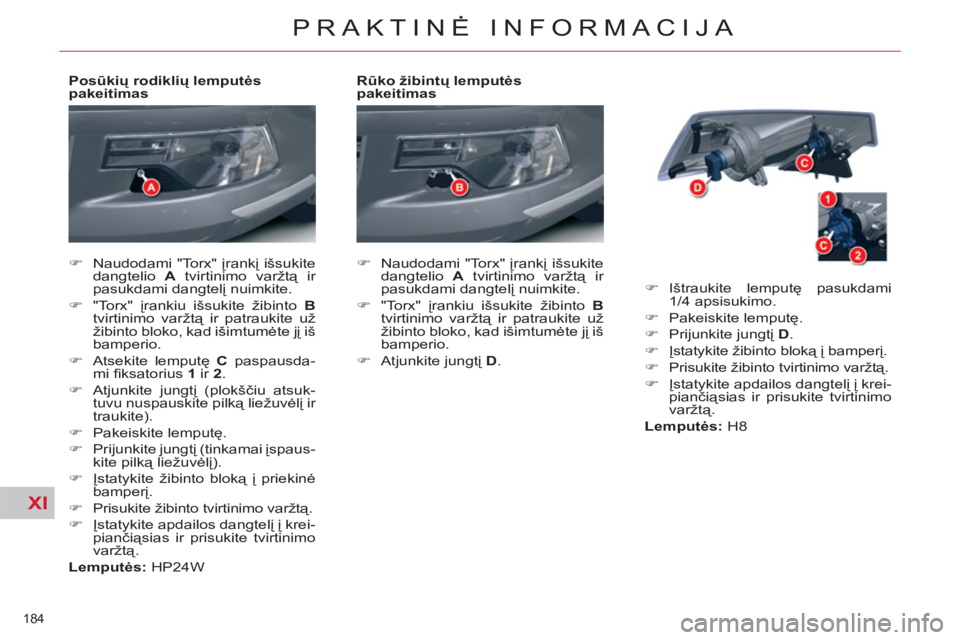

Rūko žibintų lemputės
pakeitimas


)
Naudodami "Torx" įrankį išsukite
dangtelio A
tvirtinimo varžtą ir
pasukdami dangtelį nuimkite.

)
"Torx" įrankiu išsukite žibinto B

tvirtinimo varžtą ir patraukite už
žibinto bloko, kad išimtumėte jį iš
bamperio.

)
Atjunkite jungtį D
.
)
Ištraukite lemputę pasukdami
1/4 apsisukimo.

)
Pakeiskite lemputę.

)
Prijunkite jungtį D
.

)
Įstatykite žibinto bloką į bamperį.

)
Prisukite žibinto tvirtinimo varžtą.

)
Įstatykite apdailos dangtelį į krei-
piančiąsias ir prisukite tvirtinimo
varžtą.

Lemputė
s:
H8
Posūkių rodiklių lemputės
pakeitimas


)
Naudodami "Torx" įrankį išsukite
dangtelio A
tvirtinimo varžtą ir
pasukdami dangtelį nuimkite.

)
"Torx" įrankiu išsukite žibinto B

tvirtinimo varžtą ir patraukite už
žibinto bloko, kad išimtumėte jį iš
bamperio.

)
Atsekite lemputę C
paspausda-
mi fi ksatorius 1
ir 2
.

)
Atjunkite jungtį (plokščiu atsuk-
tuvu nuspauskite pilką liežuvėlį ir
traukite).

)
Pakeiskite lemputę.

)
Prijunkite jungtį (tinkamai įspaus-
kite pilką liežuvėlį).

)
Įstatykite žibinto bloką į
priekinė
bamperį.

)
Prisukite žibinto tvirtinimo varžtą.

)
Įstatykite apdailos dangtelį į krei-
piančiąsias ir prisukite tvirtinimo
varžtą.

Lemputės:
HP24W

XI
185
PRAKTINĖ INFORMACIJA

Šoninis posūkių rodiklis yra neardomas.

Perdegus lemputei reikia pakeisti
visą posūkių rodiklį.
Kreipkitės į CITROËN tinklo atstovybę
arba kvalifi kuotą remonto dirbtuvę.

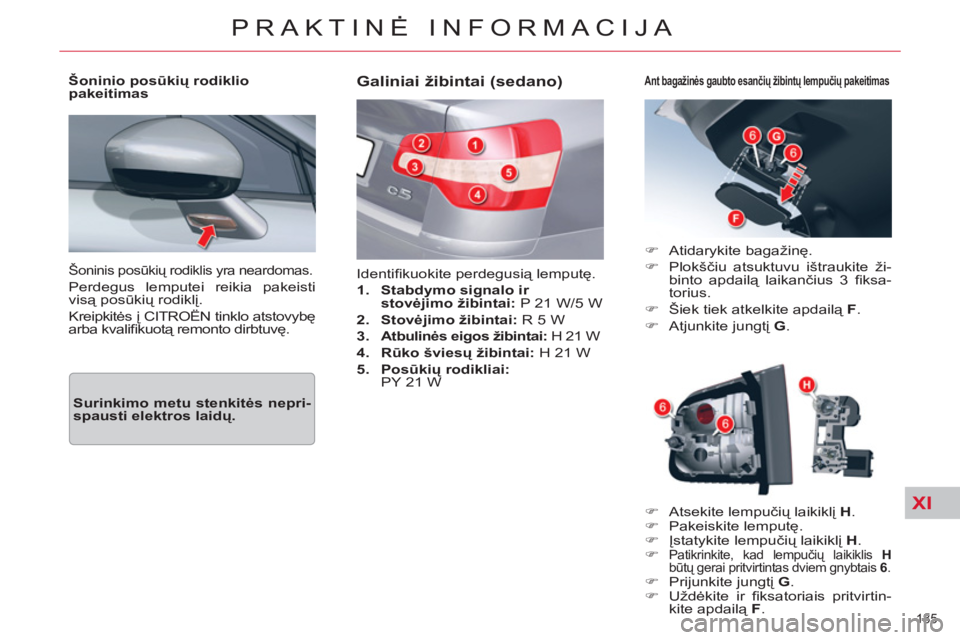

Šoninio posūkių rodiklio
pakeitimas
























Galiniai žibintai (sedano)

Identifi kuokite perdegusią lemputę.


1.
Stabdymo signalo ir
stovėjimo žibintai:
P 21 W/5 W

2.
Stovėjimo žibintai:
R 5 W

3.
Atbulinės eigos žibintai:
H 21 W

4.
Rūko šviesų žibintai:
H 21 W

5.
Posūkių rodikliai:
PY 21 W

)
Atidarykite bagažinę.

)
Plokščiu atsuktuvu ištraukite ži-
binto apdailą laikančius 3 fi ksa-
torius.

)
Šiek tiek atkelkite apdailą F
.

)
Atjunkite jungtį G
.


Ant bagažinės gaubto esančių žibintų lempučių pakeitimas


)
Atsekite lempučių laikiklį H
.

)
Pakeiskite lemputę.

)
Įstatykite lempučių laikiklį H
.

)

Patikrinkite, kad lempučių laikiklis H

būtų gerai pritvirtintas dviem gnybtais 6
.

)
Prijunkite jungtį G
.

)
Uždėkite ir fi ksatoriais pritvirtin-
kite apdailą F
.




Surinkimo metu stenkitės nepri-
spausti elektros laidų.

XI
186
PRAKTINĖ INFORMACIJA

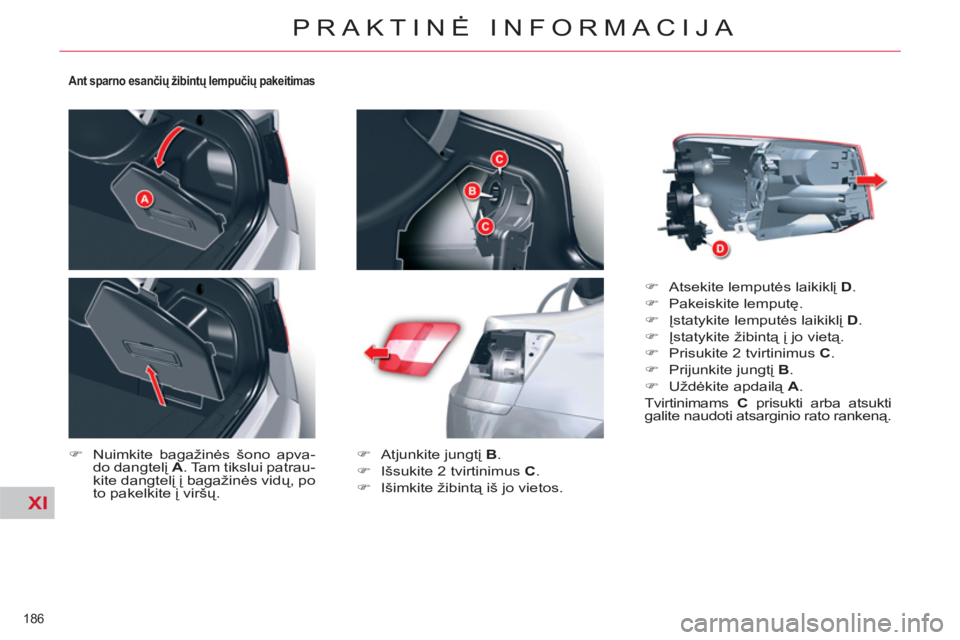

Ant sparno esančių žibintų lempučių pakeitimas



)
Nuimkite bagažinės šono apva-
do dangtelį A
. Tam tikslui patrau-
kite dangtelį į bagažinės vidų, po
to pakelkite į viršų.
)
Atjunkite jungtį B
.

)
Išsukite 2 tvirtinimus C
.

)
Išimkite žibintą iš jo vietos.
)
Atsekite lemputės laikiklį D
.

)
Pakeiskite lemputę.

)
Įstatykite lemputės laikiklį D
.

)
Įstatykite žibintą į jo vietą.

)
Prisukite 2 tvirtinimus C
.

)
Prijunkite jungtį B
.

)
Uždėkite apdailą A
.
Tvirtinimams C

prisukti arba atsukti
galite naudoti atsarginio rato rankeną.

XI
187
PRAKTINĖ INFORMACIJA

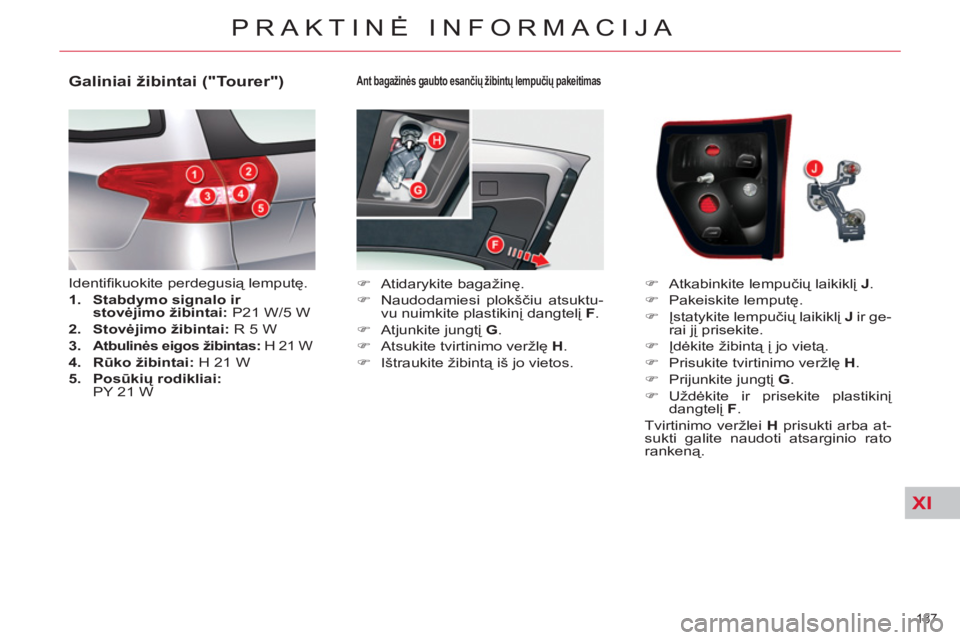

Ant bagažinės gaubto esančių žibintų lempučių pakeitimas



)
Atidarykite bagažinę.

)
Naudodamiesi plokščiu atsuktu-
vu nuimkite plastikinį dangtelį F
.

)
Atjunkite jungtį G
.

)
Atsukite tvirtinimo veržlę H
.

)
Ištraukite žibintą iš jo vietos.




























Galiniai žibintai ("Tourer")

Identifi kuokite perdegusią lemputę.


1.
Stabdymo signalo ir
stovėjimo žibintai:
P21 W/5 W

2.
Stovėjimo žibintai:
R 5 W

3.


Atbulinės eigos žibintas:
H 21 W


4.
Rūko žibintai:
H 21 W

5.
Posūkių rodikliai:
PY 21 W
)
Atkabinkite lempučių laikiklį J
.

)
Pakeiskite lemputę.

)
Įstatykite lempučių laikiklį J
ir ge-
rai jį prisekite.

)
Įdėkite žibintą į jo vietą.

)
Prisukite tvirtinimo veržlę H
.

)
Prijunkite jungtį G
.

)
Uždėkite ir prisekite plastikinį
dangtelį F
.
Tvirtinimo veržlei H
prisukti arba at-
sukti galite naudoti atsarginio rato
rankeną.

XI
188
PRAKTINĖ INFORMACIJA


Ant sparno esančių žibintų
lempučių pakeitimas
Nuimkite bagažinės šone esančios
angos dangtelį A
.
Tam tikslui:


)

Patraukite dangtelį į bagažinės vidų.


)
Pakelkite į viršų.
)
Atjunkite jungtį B
.

)
Atsukite tvirtinimo veržlę C
.

)
Išimkite žibintą iš savo vietos.
)
Atsekite lempučių laikiklį D
.

)
Pakeiskite perdegusią lemputę.

)
Įstatykite lempučių laikiklį D
.

)
Įstatykite žibintą į savo vietą.

)
Prisukite tvirtinimo veržlę C
.

)
Prijunkite jungtį B
.

)
Uždėkite dangtelį A
.
Tvirtinimo veržlei C
prisukti arba at-
sukti galite naudoti atsarginio rato
rankeną.

XI
189
PRAKTINĖ INFORMACIJA

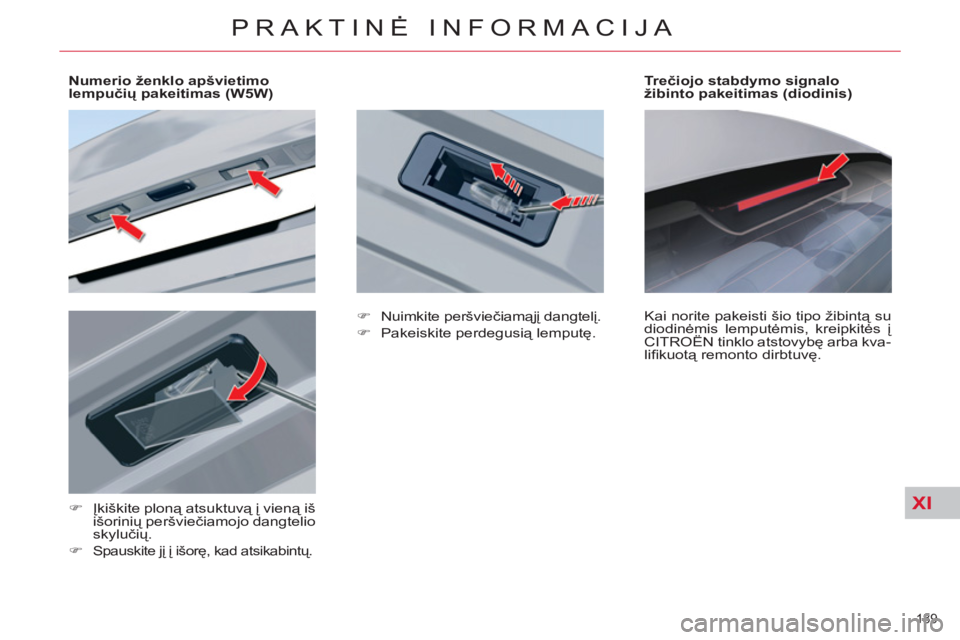

Numerio ženklo apšvietimo
lempučių pakeitimas (W5W)


)
Įkiškite ploną atsuktuvą į vieną iš
išorinių peršviečiamojo dangtelio
skylučių.

)

Spauskite jį į išorę, kad atsikabintų.



Tr ečiojo stabdymo signalo
žibinto pakeitimas (diodinis)
Kai norite pakeisti šio tipo žibintą su
diodinėmis lemputėmis, kreipkitės į
CITROËN tinklo atstovybę arba kva-
lifi kuotą remonto dirbtuvę.

)
Nuimkite peršviečiamąjį dangtelį.

)
Pakeiskite perdegusią lemputę.

XI
190
PRAKTINĖ INFORMACIJA

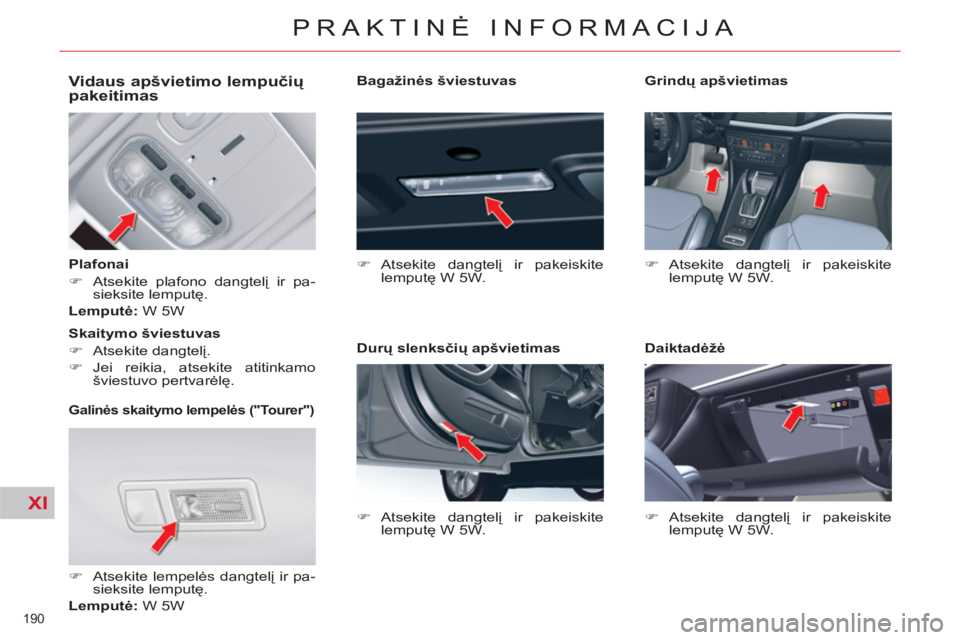

Vidaus apšvietimo lempučių
pakeitimas

Plafonai


)
Atsekite plafono dangtelį ir pa-
sieksite lemputę.

Lemputė:
W 5W


Galinės skaitymo lempelės ("Tourer")



)
Atsekite lempelės dangtelį ir pa-
sieksite lemputę.

Lemputė:
W 5W
Skaitymo šviestuvas


)
Atsekite dangtelį.

)
Jei reikia, atsekite atitinkamo
šviestuvo pertvarėlę.

Bagažinės šviestuvas


)
Atsekite dangtelį ir pakeiskite
lemputę W 5W.


Durų slenksčių apšvietimas


)
Atsekite dangtelį ir pakeiskite
lemputę W 5W.

Grindų apšvietimas


)
Atsekite dangtelį ir pakeiskite
lemputę W 5W.


Daiktadėžė


)
Atsekite dangtelį ir pakeiskite
lemputę W 5W.
