2014 CITROEN C5 Eksploatavimo vadovas (in Lithuanian)

XI
191
PRAKTINĖ INFORMACIJA
SAUGIKLIOPAKEITIMAS

Aprašoma, kaip pakeisti perdegusį
saugiklį nauju, kad būtų sutaisytas
atitinkamos funkcijos gedimas.
Automobilyje įrengtos dvi saugiklių
dėžės - viena po priekiniu skydu, kita
variklio skyriuje.

Saugiklio keitimas

Prieš keičiant saugiklį būtina su-
rasti gedimo priežastį ir ją pašalinti.
Saugiklių numeriai nurodyti ant sau-
giklių dėžutės.
Pakeiskite perdegusį saugiklį tokio
pat laidumo saugikliu (tokios pat
spalvos).
Naudokite specialų pincetą 1
, pritvir-
tintą šalia saugiklių blokelio.

Geras

Blogas


Pincetas 1




Saugikliai po priekiniu skydu


Saugiklių vieta


)
atidarykite iki galo smulkių daiktų
dėžutę, po to tvirtai patraukite ją
horizontaliai,

)
nuimkite apvadą, trumpai jį truk-
telėję už apatinės dalies.
Saugiklių blokelis C
Saugiklių blokelis A


Pincetas 1



Sumontuodami atgal smulkių daiktų
dėžutę veiksmus atlikite tokia tvarka:


- Laikydami dėžutę horizontaliai
įstatykite apatinę dalį ir įsitikin-
kite, ar apatiniai tvirtinimai tinka-
mai įsistatė.

- Paspauskite dangtelį į priekį.

- Uždarykite smulkių daiktų dėžu-
tę įsitikindami, kad už dėžutės
esančios spyruoklės yra viršuje.
Saugiklių blokelis B

XI
192
PRAKTINĖ INFORMACIJA


Saugiklių lentelė





Saugiklio Nr.




Laidumas



Paskirtis




G29



-

Nenaudojamas


G30



5 A

Šildomi veidrodžiai


G31



5 A

Apšviestumo ir lietaus jutiklis


G32



5 A

Neprisegto saugos diržo signalinė lemputė


G33



5 A

Elektrochrominiai veidrodžiai


G34



20 A

Stogo užuolaida (sedano)


G35



5 A

Keleivio durelių apšvietimas - Keleivio pusės išorinio veidrodžio reguliavimas


G36



30 A

Elektrinis bagažinės dangtis ("Tourer")


G37



20 A

Priekinių sėdynių šildymas


G38



30 A

Elektra valdoma vairuotojo sėdynė


G39



30 A

Elektra valdoma keleivio sėdynė - HiFi stiprintuvas


G40



3 A

Priekabos apšvietimo valdymo bloko maitinimas

SAUGIKLIŲ DĖŽUTĖ B



Saugiklio Nr.




Laidumas



Paskirtis




G36



15 A

Automatinė 6 pavarų dėžė


5 A

Automatinė 4 pavarų dėžė


G37



10 A

Dienos šviesos - Diagnostikos lizdas


G38



3 A

ESP


G39



10 A

Hidraulinė pakaba


G40



3 A

STOP jungiklis

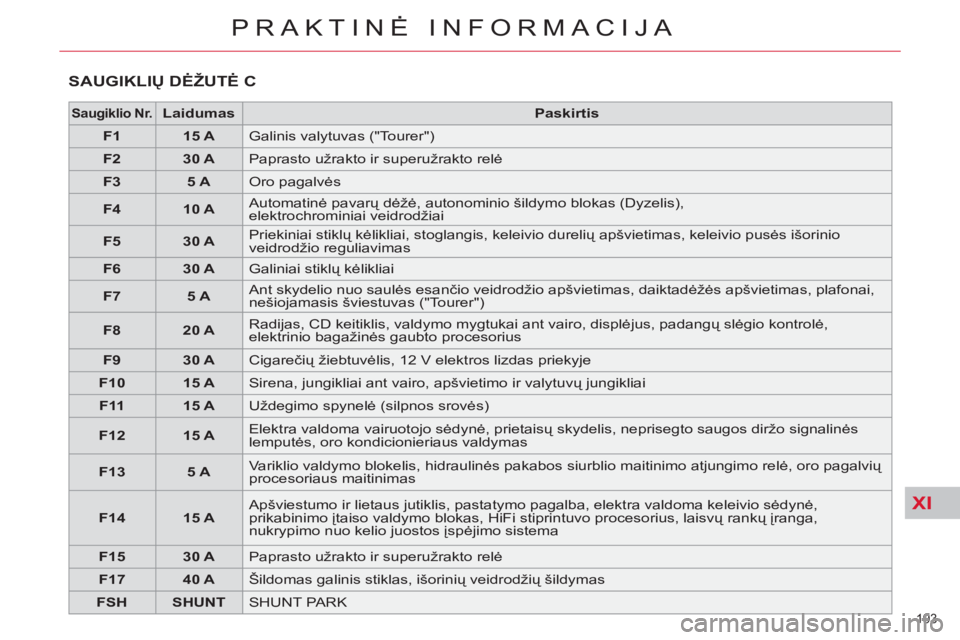

XI
193
PRAKTINĖ INFORMACIJA

SAUGIKLIŲ DĖŽUTĖ C



Saugiklio Nr.




Laidumas



Paskirtis




F1



15 A

Galinis valytuvas ("Tourer")


F2



30 A

Paprasto užrakto ir superužrakto relė


F3



5 A

Oro pagalvės


F4



10 A

Automatinė pavarų dėžė, autonominio šildymo blokas (Dyzelis),
elektrochrominiai veidrodžiai


F5



30 A

Priekiniai stiklų kėlikliai, stoglangis, keleivio durelių apšvietimas, keleivio pusės išorinio
veidrodžio reguliavimas


F6



30 A

Galiniai stiklų kėlikliai


F7



5 A

Ant skydelio nuo saulės esančio veidrodžio apšvietimas, daiktadėžės apšvietimas, plafonai,
nešiojamasis šviestuvas ("Tourer")


F8



20 A

Radijas, CD keitiklis, valdymo mygtukai ant vairo, displėjus, padangų slėgio kontrolė,
elektrinio bagažinė
s gaubto procesorius


F9



30 A

Cigarečių žiebtuvėlis, 12 V elektros lizdas priekyje


F10



15 A

Sirena, jungikliai ant vairo, apšvietimo ir valytuvų jungikliai


F11



15 A

Uždegimo spynelė (silpnos srovės)


F12



15 A

Elektra valdoma vairuotojo sėdynė, prietaisų skydelis, neprisegto saugos diržo signalinės
lemputės, oro kondicionieriaus valdymas


F13



5 A

Variklio valdymo blokelis, hidraulinės pakabos siurblio maitinimo atjungimo relė, oro pagalvių
procesoriaus maitinimas


F14



15 A

Apšviestumo ir lietaus jutiklis, pastatymo pagalba, elektra valdoma keleivio sėdynė,
prikabinimo įtaiso valdymo blokas, HiFi stiprintuvo procesorius, laisvų rankų įranga,
nukrypimo nuo kelio juostos įspėjimo sistema


F15



30 A

Paprasto užrakto ir superužrakto relė


F17



40 A

Šildomas galinis stiklas, išorinių veidrodžių šildymas


FSH



SHUNT

SHUNT PARK

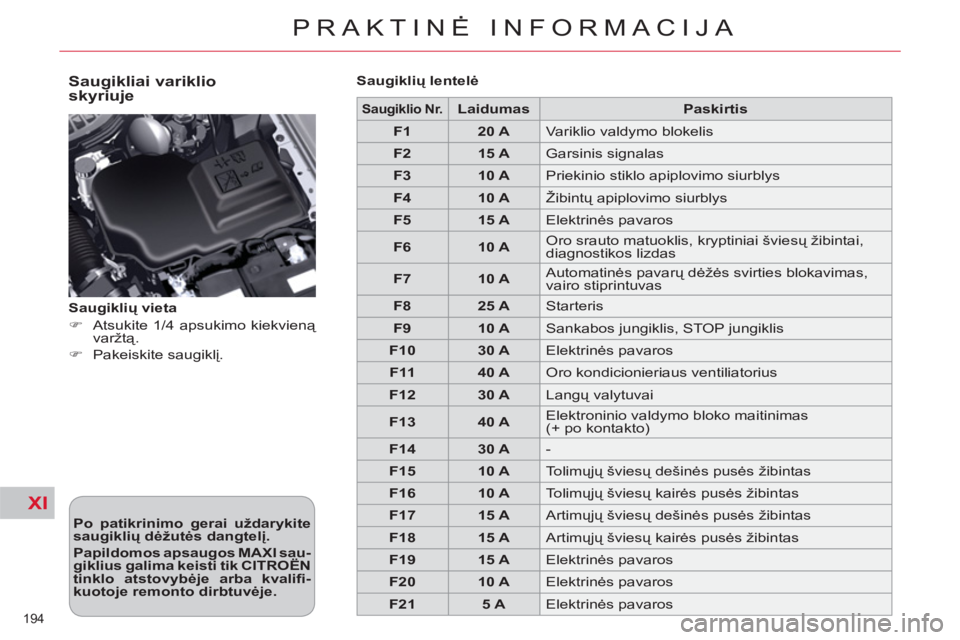

XI
194
PRAKTINĖ INFORMACIJA


Saugikliai variklio
skyriuje

Po patikrinimo gerai uždarykite
saugiklių dėžutės dangtelį.


Papildomos apsaugos MAXI sau-
giklius galima keisti tik
CITROËN

tinklo atstovybėje arba
kvalifi -
kuotoje remonto dirbtuvėje

.

Saugiklių vieta


)
Atsukite 1/4 apsukimo kiekvieną
varžtą.

)
Pakeiskite saugiklį.

Saugiklių lentelė





Saugiklio Nr.



Laidumas



Paskirtis




F1



20 A

Variklio valdymo blokelis


F2



15 A

Garsinis signalas


F3



10 A

Priekinio stiklo apiplovimo siurblys


F4



10 A

Žibintų apiplovimo siurblys


F5



15 A

Elektrinės pavaros


F6



10 A

Oro srauto matuoklis, kryptiniai šviesų žibintai,
diagnostikos lizdas


F7



10 A

Automatinės pavarų dėžės svirties blokavimas,
vairo stiprintuvas


F8



25 A

Starteris


F9



10 A

Sankabos jungiklis, STOP jungiklis


F10



30 A

Elektrinės pavaros


F11



40 A

Oro kondicionieriaus ventiliatorius


F12



30 A

Langų valytuvai


F13



40 A

Elektroninio valdymo bloko maitinimas
(+ po kontakto)


F14



30 A

-


F15



10 A

Tolimųjų šviesų dešinės pusės žibintas


F16



10 A

Tolimųjų šviesų kairės pusės žibintas


F17



15 A

Artimųjų šviesų dešinės pusės žibintas


F18



15 A

Artimųjų šviesų kairės pusės žibintas


F19



1

5 A

Elektrinės pavaros


F20



10 A

Elektrinės pavaros


F21



5 A

Elektrinės pavaros

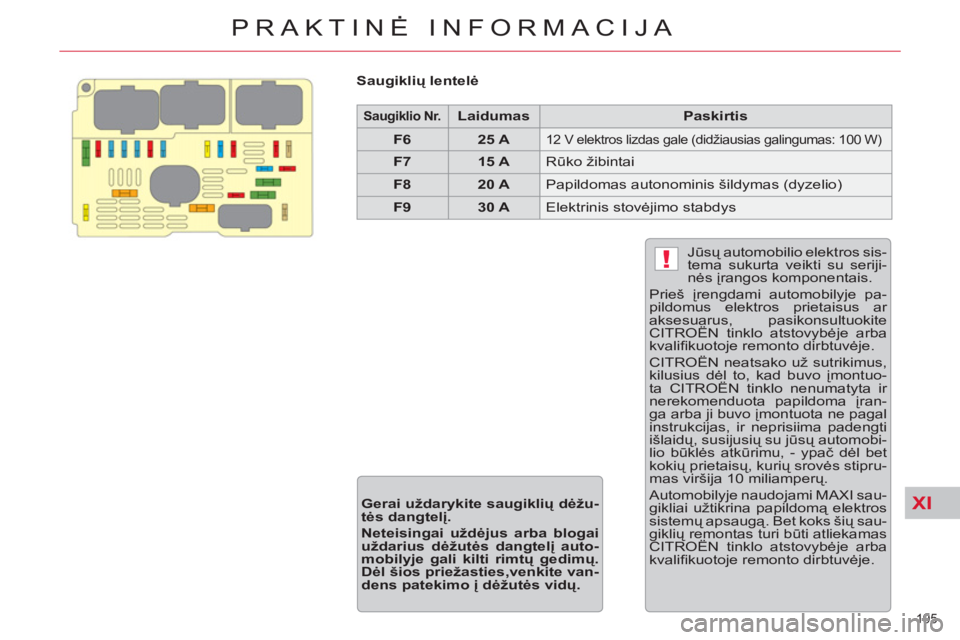

XI
!
195
PRAKTINĖ INFORMACIJA


Saugiklių lentelė





Saugiklio Nr.




Laidumas



Paskirtis




F6



25 A



12 V elektros lizdas gale (didžiausias galingumas: 100 W)



F7



15 A

Rūko žibintai


F8



20 A

Papildomas autonominis šildymas (dyzelio)


F9



30 A

Elektrinis stovėjimo stabdys

Jūsų automobilio elektros sis-
tema sukurta veikti su seriji-
nės įrangos komponentais.
Prieš įrengdami automobilyje pa-
pildomus elektros prietaisus ar
aksesuarus, pasikonsultuokite
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje.
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuo-
ta CITROËN tinklo nenumatyta ir
nerekomenduota papildoma įran-
ga arba ji buvo įmontuota ne pagal
instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobi-
lio būklės atkūrimu, - ypač dėl bet
kokių prietaisų, kurių srovės stipru-
mas viršija 10 miliamperų.
Automobilyje naudojami MAXI sau-
gikliai užtikrina papildomą elektros
sistemų apsaugą. Bet koks šių sau-
giklių remontas turi būti atliekamas
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje.
Gerai uždarykite saugiklių dėžu-
tės dangtelį.


Neteisingai uždėjus arba blogai
uždarius dėžutės dangtelį auto-
mobilyje gali kilti rimtų gedimų.
Dėl šios priežasties,venkite van-
dens patekimo į dėžutės vidų.

XI
!
196
PRAKTINĖ INFORMACIJA
AKUMULIATORIUS

Aprašoma, kaip atnaujinti akumu-
liatoriaus įkrovą arba užvesti variklį
prijungus kitą akumuliatorių.


Priėjimas prie akumuliatoriaus

Variklis V6 HDi
Akumuliatorius yra po variklio gaubtu.
Norėdami pasiekti akumuliatorių:


)
atidarykite gaubtą patraukdami
vidinę rankenėlę, po to išorinę,

)
pritvirtinkite gaubto atramą,

)
nuimkite plastikinį dangtelį, kad
pasiektumėte abu gnybtus,

)
norėdami išimti akumuliatorių, jei
reikia, atkabinkite saugiklių blokelį.

Akumuliatorius yra bagažinėje, po
kairiojo sparno apdaila.
Norėdami pasiekti akumuliatorių:


)
atidarykite bagažinę,

)
atidarykite liuką ir ištraukite aku-
muliatorių.







Kai automobilis turi "Stop &
Start" (sustabdymo ir užvedi-
mo) sistemą, ši etiketė rodo,
kad naudojamas 12 V švininis aku-
muliatorius yra išskirtinės techno-
logijos ir parametrų, tad prireikus
pakeisti ar atjungti jį reikia kreiptis
į CITROËN atstovybę arba kvalifi -
kuotą remonto dirbtuvę.
Nesilaikant šių nurodymų, akumu-
liatorius gali pirma laiko susidėvėti.

Iš naujo uždėjus akumuliatorių
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje,
sistema "Stop & Start" ims veikti tik
po tam tikro automobilio stovėjimo
laiko, kurio trukmė priklauso nuo oro
sąlygų ir nuo akumuliatoriaus įkro-
vos būklės (maždaug iki 8 valandų).

XI
!
197
PRAKTINĖ INFORMACIJA


Automobilio užvedimas
prijungus kitą akumuliatorių



)
Nuimkite kaištukus, kad galėtu-
mėte nuimti kairįjį priekinį vari-
klio apsaugos skydelį (variklio
V6 HDi).

)
Prijunkite raudonąjį kabelį prie iš-
sikrovusio akumuliatoriaus gnyb-
to (+) A
, po to prie pagalbinio
akumuliatoriaus gnybto (+) B
.

)
Prijunkite vieną žaliojo arba juo-
dojo kabelio galą prie pagalbinio
akumuliatoriaus gnybto (-) B
.
Variklio V6 HDi: gnybtas (-) yra
po raudonu dangteliu.

)
Prijunkite kitą žaliojo arba juodo-
jo kabelio galą prie užvedamojo
automobilio korpuso C
.

)
Įjunkite starterį ir užveskite variklį,

)
Palaukite, kol variklis ims veikti
tuščiąja eiga, ir atjunkite kabelius.



Akumuliatoriaus įkrovos
atnaujinimas įkrovikliu

Akumuliatoriuje yra nuodingų
medžiagų, tokių kaip sieros
rūgštis ir švinas. Šios me-
džiagos turi būti pašalintos pagal
įstatymais numatytą tvarką ir jokiu
būdu neturi būti išmestos kartu su
buitinėmis atliekomis.
Panaudotus akumuliatorius ir ele-
mentus pristatykite į tam skirtus
surinkimo punktus.
Automobiliui stovint ilgiau kaip
mėnesį akumuliatorių patartina at-
jungti. Neatjunkite laidų antgalių, kol
variklis veikia.
Neįkraukite akumuliatoriaus neat-
jungę laidų.
Procedūros metu nelieskite gnybtų.
Nebūkite pasilenkę virš akumulia-
toriaus.
Atjunkite laidus atvirkštine tvarka,
negu jie buvo prijungti, ir venkite
laidų susilietimo.

Prieš akumuliatoriaus atjungimą
Prieš atjungdami akumuliatorių tu-
rite palaukti 2 minutes po kontakto
išjungimo.
Prieš atjungdami akumuliatorių už-
darykite stiklus ir duris.

Prijungus akumuliatorių
Kaskart iš naujo prijungę akumu-liatorių įjunkite uždegimo kontaktą
ir prieš užvesdami 1 minutę palau-
kite, kol įsijungs automobilio elek-
troninės sistemos. Vis dėlto jeigu
po tokios procedūros išlieka silpnų
sutrikimų, kreipkitės į CITROËN
tinklo atstovybę arba kvalifi kuotą
remonto dirbtuvę.
Pasiskaitę atitinkamus skyrius jūs
galite patys atlikti šių sistemų grą-
žinimą į pradžią:


- rakto su nuotoliniu valdymu,

- panoraminio stogo užtamsini-
mo užuolaidėlės,

- automobilio navigacijos sistemos
GPS.



)
Atjunkite automobilio akumulia-
torių.

)
Laikykitės įkroviklio gamintojų
duotos naudojimo instrukcijos.

)
Iš naujo prijunkite akumuliatorių
pradėdami gnybtu (-).

)
Patikrinkite gnybtų ir laidų antga-
lių švarumą. Jei jie padengti sul-
fatu (balkšvomis arba žalsvomis
apnašomis), nuimkite ir nuvalyki-
te juos.
Norėdami įkrauti akumuliatorių jo
neatjunkite.

XI
!
198
PRAKTINĖ INFORMACIJA
ENERGIJOS TAUPYMO
REŽIMAS

Ši sistema valdo kai kurių funkcijų
naudojimo trukmę, kad būtų išsau-
gota pakankama akumuliatoriaus
įkrova.

Išjungę variklį jūs dar galite naudotis
daugiausia trisdešimt minučių tokiomis
funkcijomis kaip garso ir telematikos
sistema, stiklo valytuvai, artimosios
šviesos, plafonai, ir kt.
Šis laikas gali būti daug trumpesnis,
jei akumuliatoriaus įkrovimo lygis yra
žemas.


Režimo išjungimas

Šios funkcijos vėl ims veikti automa-
tiškai, kai tik bus naudojamasi auto-
mobiliu.


)
Jei norite vėl iškart naudotis šio-
mis funkcijomis, užveskite variklį
ir palikite jį kurį laiką veikti.
Laikas, kurį galėsite naudotis funk-
cijomis, bus dvigubai ilgesnis, negu
buvo užvestas variklis. Tačiau šis
laikas truks nuo penkių iki trisdešim-
ties minučių.

Akumuliatoriui išsikrovus au-
tomobilio užvesti bus neįma-
noma (žr. atitinkamą skyrių).

AUTOMOBILIO VILKIMAS

Aprašomas jūsų ar kito automobilio
vilkimas naudojant mechanines nu-
imamas vilkimo priemones.

Įrangos išėmimas

Vilkimo kilpa yra padėta domkrato
apsauginėje dėžutėje, įdėtoje į at-
sarginį ratą.
Norėdami ją paimti:


)
atidarykite bagažinę,

)
pakelkite bagažinės dugną,

)
išimkite vilkimo kilpą iš apsaugi-
nės domkrato dėžutės.



Režimo įsijungimas

Praėjus trisdešimčiai minučių po va-
riklio išjungimo daugiafunkciniame
ekrane pasirodo pranešimas apie
taupymo režimo įsijungimą ir įjungtos
funkcijos ima veikti budėjimo režimu.

Jei ėmėte kalbėtis telefonu tuo pa-
čiu metu, kai įsijungė budėjimo re-
žimas:


- pokalbis bus palaikomas penkias
minutes, jei naudojatės automa-
gnetolos laisvų rankų įranga,

- pokalbis bus palaikomas dešimt
minučių, jei naudojatės "eMyWay"
sistema.
