2014 CITROEN C4 CACTUS Ghiduri De Utilizare (in Romanian)

223
E3_ro_Chap10_verifications_ed01-2014
Verificare niveluri
La o intervenţie sub capotă, fiti atenţi, deoarece anumite zone ale motorului pot fi extrem de
calde (risc de arsuri) şi electroventilatorul poate porni in orice moment (chiar si cu contactul
taiat).
Nivel de ulei
Această verificare se face fie la
punerea contactului, cu indicatorul de
nivel al uleiului din tabloul bord, fie cu
joja manuală.Schimb de ulei
Citiţi indicaţiile din carnet de intretinere si
garantii pentru a cunoaşte periodicitatea
acestei operaţii.
Pentru a păstra fiabilitatea motorului şi a
dispozitivelor antipoluare, este interzisă
utilizarea de aditivi în uleiul de motor.
Caracteristicile uleiului
Uleiul trebuie să corespundă motorizării şi să
fie conform cu recomandările constructorului.
Verificaţi în mod regulat toate aceste niveluri, conform carnet de intretinere si garantii. Faceţi completări dacă este necesar, cu excepţia cazurilor când există indicaţii contrare.
În cazul unor pierderi importante de lichid, verificaţi circuitul respectiv in reţeaua CITROËN sau la un Service autorizat.
Joja manuala
Pe jojă se găsesc 2 repere de nivel:A = maxim.
Dacă acest reper este
depăşit, consultaţi reţeaua
CITROËN sau un Service
autorizat.
B = minim.
Completati uleiul din motor
prin orificiul de umplere,
utilizand ulei adecvat
motorizarii. Nu lăsaţi
niciodata nivelul să scadă
sub acest reper.
Ea este valabilă numai cu vehiculul aflat pe
teren orizontal, cu motorul oprit de mai mult de
30 de minute.
Este normal să completati nivelul de
ulei între două revizii (sau schimburi
de ulei). CITROËN vă recomandă un
control, eventual cu completare de ulei,
la fiecare 5 000 km.
După o completare cu ulei, verificarea
făcută la punerea contactului cu
indicatorul de nivel de pe tabloul de
bord nu este valabilă decât după
30

minute de la efectuarea completării.
10
Verificări

224
E3_ro_Chap10_verifications_ed01-2014
Nivelul lichidului de racire
Nivelul acestui lichid trebuie să
se situeze în apropierea nivelului
"MA XI" fără să-l depăşească.
Mai mult, circuitul de răcire, fiind sub presiune,
aşteptaţi cel puţin o oră după oprirea motorului
pentru a interveni.
Pentru a evita orice risc de ardere, deşurubaţi
buşonul cu două ture pentru a reduce
presiunea. Când presiunea a scăzut, scoateţi
buşonul şi completaţi nivelul.Inlocuirea lichidului de racire
Lichidul de răcire nu trebuie schimbat.
Nivelul acestui lichid trebuie să
se situeze în apropierea reperului
"MA XI". În caz contrar, verificati
uzura plăcuţelor de frână.
Nivelul lichidului de frana
Inlocuirea lichidului de frana
Consultati indicaţiile din carnetul de intretinere
si garantii, pentru a cunoaşte periodicitatea
acestei operatii.
Caracteristicile lichidului
de
frana
Acest lichid trebuie să fie conform
recomandărilor constructorului. Moto-ventilatorul poate porni după oprirea
motorului: atenţie la obiectele sau hainele
care s-ar putea prinde în elice. Când motorul este cald, temperatura lichidului
de răcire este reglată de electroventilator.
Caracteristicile lichidului
de
racire
Acest lichid trebuie să fie conform
recomandărilor constructorului.
Verificări

225
E3_ro_Chap10_verifications_ed01-2014
Evitaţi orice contact prelungit al uleiului
şi al lichidelor uzate cu pielea.
Majoritatea acestor lichide sunt nocive
pentru sănătate, adică foarte corozive.
Nu aruncaţi uleiul şi lichidele în sistemul
de canalizare sau pe pământ.
Goliţi uleiurile uzate în containerele
dedicate din reţeaua CITROËN sau la
un Service autorizat.
Produse uzate
Completare
Completarea cu aditiv trebuie executată
imperativ şi urgent, în cadrul reţelei CITROËN
sau la un Service autorizat.
Nivel de aditiv motorina
(Diesel cu filtru de
par ticule)
Nivelul minim al aditivului
din rezervor este indicat prin
aprinderea continuă a acestui
martor, însoţită de un semnal sonor
şi de un mesaj de nivel scăzut al
aditivului pentru filtrul de particule.
Caracteristicile lichidului
Pentru a asigura o curăţare optimă şi pentru a evita
îngheţarea, completarea până la nivelul maxim
sau înlocuirea acestui lichid nu trebuie să se facă
cu apă.
In conditii de iarna, se recomanda utilizarea
lichidului pe baza de alcool etilic sau de metanol.
Nivelul lichidului de spalăre geamuri
Completaţi nivelul atunci când este
necesar.
10
Verificări

226
E3_ro_Chap10_verifications_ed01-2014
Controale
Baterie 12 V
Bateria nu necesită întreţinere.
Totuşi, verificaţi starea de curăţenie
a bornelor, mai ales în perioada de
vară şi de iarnă.Consultaţi carnet de intretinere
si garantii, pentru a cunoaşte
periodicitatea înlocuirii acestor
elemente.
Filtru de aer si filtru de habitaclu
Schimbaţi filtrul de ulei la fiecare
shimbare a uleiului de motor.
Consultaţi carnet de intretinere
si garantii, pentru a cunoaşte
periodicitatea de înlocuire a acestui
element.
Filtru de uleiPrezenţa acestei etichete, în special pe
vehiculele echipate cu Stop & Start, indică
utilizarea unei baterii cu plumb, de 12 V, de
tehnologie şi cu caracteristici specifice, care
necesită, în caz de înlocuire sau debranşare, o
intervenţie exclusiva în reţeaua CITROËN sau
la un service autorizat.Dacă nu există indicaţii contrare, controlaţi aceste elemente conform carnet de intretinere si garantii şi în funcţie de motorizarea vehiculului.
Controlaţi-le în reţeaua CITROËN sau la un Service autorizat.
În funcţie de mediu (atmosferă cu praf...) şi
de utilizarea vehiculului (conducere în mediu
urban...), schimbati-le, dacă este necesar, de
două ori mai des .
Un filtru de habitaclu îmbâcsit poate deteriora
per formanţele sistemului de aer condiţionat şi
poate genera mirosuri neplacute.
Filtru de particule (Diesel)
Inceputul saturării filtrului
de particule este indicat prin
aprinderea continua a acestui
martor, însoţită de un mesaj de
aver tizare.
Imediat ce condiţiile de circulaţie vă
permit, regeneraţi filtrul rulând cu o
viteză de cel puţin 60 km/h, până la
stingerea martorului.
Dacă martorul rămâne afişat, cauza este
o lipsă de aditiv: consultaţi paragraful
"Nivel de aditiv pentru motorina".
La un vehicul nou, primele operatii de
regenerare a filtrului de particule pot
fi insotite de un miros de ars, ceea ce
este per fect normal.
După o funcţionare prelungită a
vehiculului la viteză redusă sau la
ralanti, puteţi să constataţi emisii
de aburi de apă pe eşapament,
când acceleraţi. Aceşti aburi nu au
consecinţe asupra comportamentului
vehiculului şi nici asupra mediului.
În caz că trebuie să efectuaţi operaţiuni la baterie,
consultaţi rubrica "Baterie 12 V ", pentru a cunoaşte
măsurile de prevedere pe care trebuie să le luaţi
înainte de debranşarea şi după rebranşarea bateriei.
Verificări

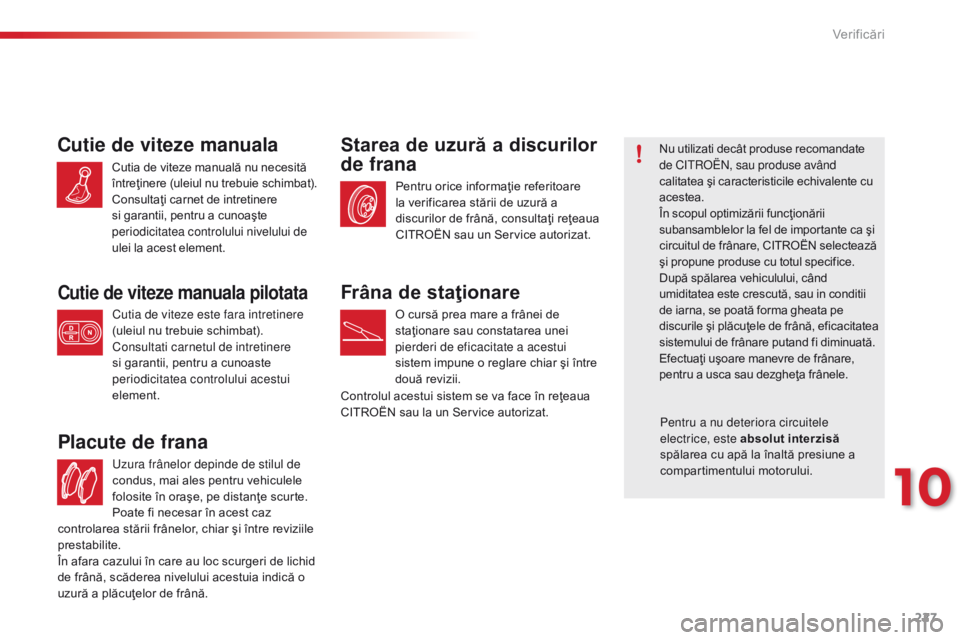

227
E3_ro_Chap10_verifications_ed01-2014
Uzura frânelor depinde de stilul de
condus, mai ales pentru vehiculele
folosite în oraşe, pe distanţe scurte.
Poate fi necesar în acest caz
Placute de frana
Pentru orice informaţie referitoare
la verificarea stării de uzură a
discurilor de frână, consultaţi reţeaua
CITROËN sau un Service autorizat.
Starea de uzură a discurilor
de franaNu utilizati decât produse recomandate
de CITROËN, sau produse având
calitatea şi caracteristicile echivalente cu
acestea.
În scopul optimizării funcţionării
subansamblelor la fel de importante ca şi
circuitul de frânare, CITROËN selectează
şi propune produse cu totul specifice.
După spălarea vehiculului, când
umiditatea este crescută, sau in conditii
de iarna, se poată forma gheata pe
discurile şi plăcuţele de frână, eficacitatea
sistemului de frânare putand fi diminuată.
Efectuaţi uşoare manevre de frânare,
pentru a usca sau dezgheţa frânele.Cutie de viteze manuala
Cutia de viteze manuală nu necesită
întreţinere (uleiul nu trebuie schimbat).
Consultaţi carnet de intretinere
si garantii, pentru a cunoaşte
periodicitatea controlului nivelului de
ulei la acest element.
Cutie de viteze manuala pilotata
Cutia de viteze este fara intretinere
(uleiul nu trebuie schimbat).
Consultati carnetul de intretinere
si garantii, pentru a cunoaste
periodicitatea controlului acestui
element.
Frâna de staţionare
O cursă prea mare a frânei de
staţionare sau constatarea unei
pierderi de eficacitate a acestui
sistem impune o reglare chiar şi între
două revizii.
Controlul acestui sistem se va face în reţeaua
CITROËN sau la un Service autorizat. Pentru a nu deteriora circuitele
electrice, este absolut interzisă
spălarea cu apă la înaltă presiune a
compartimentului motorului.
controlarea stării frânelor, chiar şi între reviziile
prestabilite.
În afara cazului în care au loc scurgeri de lichid
de frână, scăderea nivelului acestuia indică o
uzură a plăcuţelor de frână.
10
Verificări

228
E3_ro_Chap11_caracteristiques_techniques_ed01-2014
MotoareV Ti 75VTi 82e-VTi 82 e -T H P 110
Cutii de viteze Manuala
(5 trepte) Manuala
(5 trepte) Manuala pilotata
(5 trepte) Manuala
(5 trepte)
Tipuri variante versiuni OHMUOHMZOHNZ
Norma de depoluare Euro 5Euro 5Euro 6Euro 6
Cilindree (cm
3) 1 1991 1991 199
Alezaj x cursa (mm) 75 x 90,575 x 90,575 x 90,5
Putere max.: norma CEE (kW)* 5560 81
Regim de putere max. (rot /min) 5 7505 7506 250
Cuplu max.: norma CEE (Nm) 11 6118205
Regim de cuplu max. (rot /min) 2 7502 7501 750
Carburant Fara plumbFara plumbFara plumb
Catalizator dadada
Capacitate ulei motor cu inlocuirea cartusului
filtrant (in litri) 3,25
3,25 3,5
*
P

uterea maximă corespunde valorii omologate la standul de incercari, conform condiţiilor impuse de reglementarea Europeana (Directiva 1999/99/CE).
Motorizari si cutii de viteze - BENZINA
Caracteristici tehnice

229

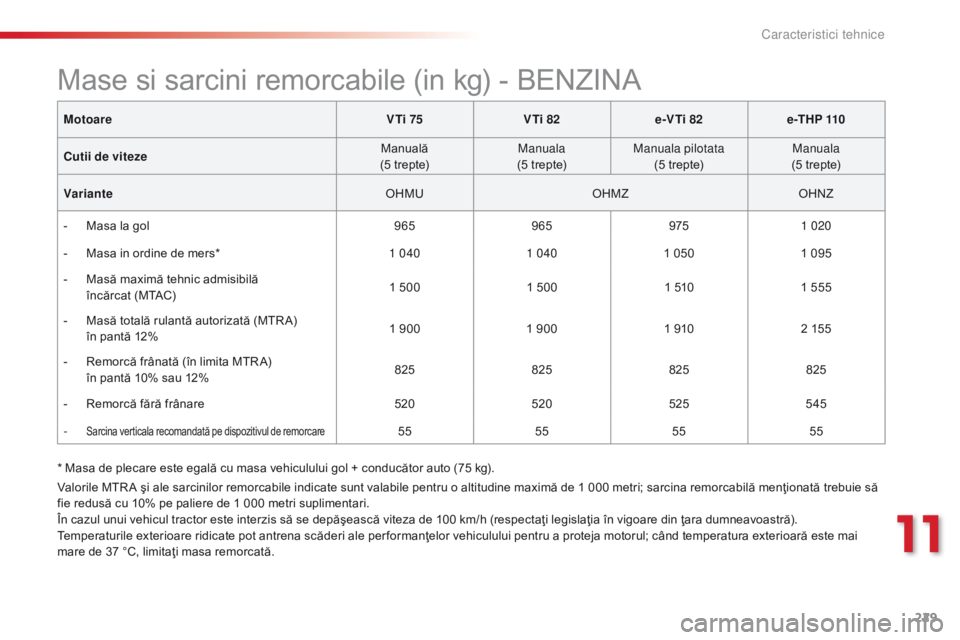

E3_ro_Chap11_caracteristiques_techniques_ed01-2014
* Masa de plecare este egală cu masa vehiculului gol + conducător auto (75 kg).Motoare
V Ti 75VTi 82e-VTi 82 e -T H P 110
Cutii de viteze Manuală
(5 trepte) Manuala
(5 trepte) Manuala pilotata
(5 trepte) Manuala
(5 trepte)
Variante OHMUOHMZOHNZ
-
M
asa la gol
965965 9751 020
-
M
asa in ordine de mers*
1 0401 040 1 0501 095
-
M
asă maximă tehnic admisibilă
încărcat (MTAC) 1 500
1 500 1 5101 555
-
M
asă totală rulantă autorizată (MTR A)
în p

antă 12%
1 900
1 900 1 9102 155
-
R
emorcă frânată (în limita MTR A)
în p

antă 10% sau 12%
825
825825825
-
R
emorcă fără frânare
520520 525545
-
Sarcina verticala recomandată pe dispozitivul de remorcare55
555555
Mase si sarcini remorcabile (in kg) - BENZINA
Valorile MTR A şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorcabilă menţionată trebuie să
fie redusă cu 10% pe paliere de 1 000 metri suplimentari.
În cazul unui vehicul tractor este interzis să se depăşească viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dumneavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale per formanţelor vehiculului pentru a proteja motorul; când temperatura exterioară este mai
mare de 37 °C, limitaţi masa remorcată.
11
Caracteristici tehnice

230
E3_ro_Chap11_caracteristiques_techniques_ed01-2014
Motoaree-HDi 92Blue HDi 100
Cutii de viteze Manuala pilotata
(6 trepte) Manuala
(5 trepte)
Tipuri variante versiuni O9HPOBHY
Norma de poluare Euro 5Euro 6
Cilindree (cm
3) 1 5601 560
Alezaj x cursa (mm) 75 x 88,375 x 88,3
Putere max.: norma CEE (kW)* 6870
Regim de putere maxima (rot /min) 3 7503 500
Cuplu max.: norma CEE (Nm) 230254
Regim de cuplu maxim (rot /min) 1 7501 750
Carburant MotorinaMotorina
Catalizator dada
Filtru de particule dada
Capacitate ulei de motor cu schimbare cartus
filtrant (in litri) 3,75
3,75
* Puterea maximă corespunde valorii omologate cu motorul la stand, cu respectarea condiţiilor stabilite in reglementările Europene (directiva 1999/99/CE).
Motorizari si cutii de viteze - DIESEL
Caracteristici tehnice
