2014 CITROEN C4 AIRCROSS Kezelési útmutató (in Hungarian)

199
7
Gyakorlati tudnivalók

Cserebiztosítékok

A cserebiztosítékok a motortéri biztosítékdoboz
fedele alatt találhatók. A fedélben nem találhatók 7,5 A, 25 A
vagy 30 A méretezésű biztosítékok.
Ha egy ilyen mértezésű biztosíték
hibásodik meg, a cseréhez a következő
biztosítékokat használja:
A 7,5 A méretezésű
biztosítékot

egy 10 A ,
a 25 A méretezésű
biztosítékot
egy 20 A méretezésű
cserebiztosítékkal,
a 30 A
méretezésű biztosítékot
pedig az
audiorendszer biztosítékával
(

31)
kell
helyettesíteni.


Biztosíték száma



Áramerősség




33



10 A




34



15 A




35



20 A

200
Gyakorlati tudnivalók

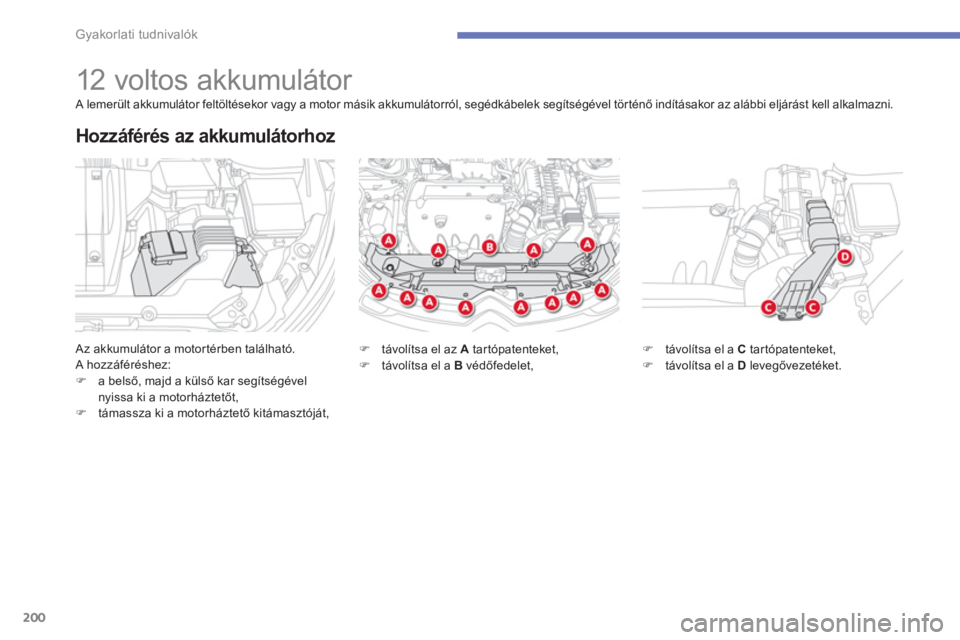

12 voltos akkumulátor

Az akkumulátor a motortérben található.
A hozzáféréshez:


)
a belső, majd a külső kar segítségével
nyissa ki a motorháztetőt,

)
támassza ki a motorháztető kitámasztóját,


Hozzáférés az akkumulátorhoz

A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról, segédkábelek segítségével történő indításakor az alábbi eljárást kell alkalmazni.

)
távolítsa el az A
tartópatenteket,

)
távolítsa el a B
védőfedelet,
)
távolítsa el a C
tartópatenteket,

)
távolítsa el a D
levegővezetéket.

201
7
Gyakorlati tudnivalók

Ellenőrizze az elektrolitszintet, és szükség
esetén végezze el a feltöltést (ld. „Szintek
ellenőrzése”).


Indítás másik
akkumulátorról

)
Kösse a piros színű kábelt először
a lemerült akkumulátor ( A
), majd a
segédakkumulátor ( B
) (+) pólusához.
)
Kösse a zöld vagy fekete kábel egyik végét
a B
segédakkumulátor (-) pólusához.

)
Kösse a zöld vagy fekete kábel másik végét
gépjárműve C
testpontjára (motortartó
bak).

)
Indítsa be a motort, majd hagyja járni.

)
Várja meg, amíg a motor visszatér
alapjáratra, majd kösse le a kábeleket.


)
Emelje le a védőházat a (+) saruról.

202
Gyakorlati tudnivalók

Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre
kizárólag a tör vényi előírásoknak
megfelelően kerülhet sor, és soha,
semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.


Ne cserélje fel a polaritást, és kizárólag 12 voltos töltőt használjon.
Ne kösse ki a sarukat, amíg jár a motor.
Az akkumulátort csak a saruk lecsatolását követően kezdje tölteni.
Ne próbálja betolással beindítani a motort, ha gépjárműve CVT sebességváltóval
rendelkezik.

Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni.


Kikötés előtt

Mielőtt hozzákezdene az akkumulátor
kikötéséhez, a gyújtás levételét követően
várjon 2 percet.
Az akkumulátor kikötése előtt csukja be a
gépjármű ablakait és ajtajait.


Visszakötést követően

Az akkumulátor valamennyi visszakötését
követően adja rá a gyújtást, és várjon
1 percet az indítózás előtt, hogy lehetővé
tegye az elektronikus rendszerek
inicializálását. A művelet elvégzését
követően felmerülő legkisebb zavar esetén
is forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.


)
Kösse ki az akkumulátort, ha szükséges.

)
Kövesse a töltő gyártójának használati
utasításait.

)
Kösse vissza az akkumulátort a (-) pólussal
kezdve.

)
Ellenőrizze a kivezetések és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás), szerelje le
és tisztítsa meg azokat.


Az akkumulátor feltöltése
akkumulátortöltővel


Egyes funkciók csak az akkumulátor megfelelő töltöttségi szintje esetén érhetők el.

203
7
Gyakorlati tudnivalók

Első vagy hátsó
ablaktörlőlapát leszerelése



)
Emelje meg az ablaktörlőkart.

)
Csúsztassa kifelé és vegye le a lapátot.









Ablaktörlőlapát
cseréje

Első vagy hátsó
ablaktörlőlapát felszerelése



)
Az első ablaktörlők esetében ellenőrizze a
lapátok hosszát, mivel a rövidebbnek kell
az utasoldalra kerülnie.

)
Illessze helyére az új lapátot és rögzítse.

)
Óvatosan hajtsa vissza a kart.


Tartozékok áramellátásának automatikus
megszakítása

Egyes funkciókat (autórádió, ablaktörlők,
tompított fényszórók, plafonvilágítás, stb.)
legfeljebb kb. 30 percig a motor leállítását
követően, a gyújtáskapcsoló „ACC”
helyzetében (vagy a gépjármű „ACC”
üzemmódjában)
is használhat.

Megszakítás

A harminc perc elteltével a tartozékok
áramellátása automatikusan megszűnik.


Újbóli üzembe helyezés

A tartozékok áramellátása ismét működni fog a
gyújtás következő ráadásakor.

204
Gyakorlati tudnivalók





Gépjármű vontatása



Saját gépjármű vontatása


Kétkerék-meghajtásos változatok
(2WD): vontatás a talajon



)
Állítsa a sebességváltó kart üresbe (CVT
sebességváltó esetén N
helyzet).

)
Oldja ki a kormányoszlopot a
gyújtáskapcsoló „ ON
” helyzetbe
fordításával (vagy „Kulcs nélküli nyitás és
indítás” rendszerrel szerelt gépjárműveknél
„ ON
” üzemmódba).

)
Engedje ki a parkolóféket.

)
Kapcsolja be mindkét gépjármű
elakadásjelzőjét.

)
Indítson lassan, a vontatást alacsony
sebességgel, rövid távolságon végezze.



Általános szabályok

Tartsa be az adott ország tör vényi
rendelkezéseit.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a
vontatotté.
A vontatott gépjármű vezetőjének a
volánnál kell maradnia, és ér vényes
vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő
vontatás esetén mindig használjon
szabványos vontatórudat; kötél és
heveder használata tilos.
Álló motorral történő vontatás esetén
a fék- és a kormányrásegítés nem
működik.
Az alábbi esetekben a vontatást
mindenképp bízza szakemberre:


- autópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén,

- négykerék-meghajtású gépjármű
esetén,

- ha a sebességváltót nem lehet
üresbe kapcsolni, a kormányzárat
és/vagy a rögzítőféket nem lehet
kioldani,

- ha két kerékkel a talajon végez
vontatást,

- ha nem áll rendelkezésre megfelelő
vontatórúd stb.

A talajon történő vontatás csak
kétkerék-meghajtásos változatok (2WD)
esetén lehetséges.

)
Rögzítse a vontatórudat az alvázon
található vonószemre, az első lökhárító
alatt.

205
7
Gyakorlati tudnivalók

A négykerék- meghajtásos gépjárműveket
meghibásodás esetén mindig platón kell
szállítani.


Soha ne vontassa a gépjárművet négy
kerékkel a földön, mivel ez károsíthatja
az erőátviteli rendszert.
Ne vontassa a gépjárművet két
első vagy két hátsó kerékkel a
földön, még akkor se, ha „ 2WD”
(kétkerék-meghajtás) üzemmódban van.



Négykerék-meghajtásos változatok (4WD): szállítás platón

206
Gyakorlati tudnivalók

Másik gépjármű vontatása



)
Az emelő hajtókarjával ( 1
) alulról feszítse
meg és távolítsa el a hátsó lökhárítón
található fedőlapocskát..
)
A kerékkulcs ( 3
) segítségével csavarozza
be ütközésig a vonószemet ( 2
).

)
Helyezze fel a vontatórudat.

)
Kapcsolja be mindkét gépjármű
elakadásjelzőjét.

)
Indítson lassan, a vontatást alacsony
sebességgel, rövid távolságon végezze.


Hozzáférés a szerszámokhoz

A vonószem és a szerszámok a csomagtartó
padlója alatt találhatók.
A hozzáféréshez:


)
nyissa ki a csomagtartót,

)
emelje meg a padlót és vegye ki,

)
vegye elő a vonószemet és a szükséges
szerszámokat.

Szerszámlista



1.
Emelő hajtókarral.

2.
Vonószem.

3.
Kerékkulcs.
