SISTEMA HILL HOLDERFaz parte integrante do sistema ESC e facilita o arranque nas subidas.
Activa-se automaticamente nos seguintes casos:
❒nas subidas: veículo estacionado em estrada com inclinação
superior a 5%, motor ligado, pedal do travão premido e caixa de
velocidades em ponto morto ou uma velocidade (diferente da
marcha-atrás) engatada;
❒nas descidas: veículo estacionado em estrada com inclinação
superior a 5%, motor ligado, pedal do travão premido e
marcha-atrás engatada.
Em fase de arranque, a centralina do sistema ESC mantém a pressão
de travagem nas rodas até atingir o binário do motor necessário
ao arranque ou, de qualquer forma, durante cerca de 2 segundos,
permitindo deslocar facilmente o pé direito do pedal do travão para o
acelerador.
Decorrido esse tempo, sem que tenha sido efectuado o arranque, o
sistema desactiva-se automaticamente soltando gradualmente a
pressão de travagem. Durante esta fase é possível ouvir um ruído: isto
indica o iminente movimento do veículo.
ATENÇÃO O sistema Hill Holder não é um travão de estacionamento.
Não abandonar o veículo sem ter accionado o travão de mão,
desligado o motor e engatando uma mudança.SISTEMA ASR (AntiSlip Regulation)Faz parte integrante do sistema ESC. Intervém automaticamente em
caso de derrapagem de uma ou ambas as rodas motrizes, de perda
de aderência em piso molhado (aquaplaning), aceleração em pisos
escorregadios, com neve ou gelo, etc...Em função das condições de patinagem, são activados dois sistemas
de controlo diferentes:
❒se a derrapagem afectar ambas as rodas motrizes, o ASR intervém
reduzindo a potência transmitida pelo motor;
❒se a derrapagem disser respeito apenas a uma das rodas motrizes,
o ASR intervém travando automaticamente a roda que derrapa.
Para o correcto funcionamento dos sistemas ESP e ASR,
é indispensável que os pneus sejam da mesma marca
e do mesmo tipo em todas as rodas, em perfeitas
condições e principalmente do tipo, marca e dimensões
prescritas.Durante a eventual utilização da roda sobresselente, o
sistema ESC continua a funcionar. Ter em conta que a
roda sobresselente, tendo dimensões inferiores ao
pneu normal, apresenta uma aderência menor em relação aos
outros pneus.As prestações do sistema ESC e ASR não devem levar o
condutor a correr riscos inúteis e injustificados. O tipo
de condução deve ser sempre adequado às condições
da superfície da estrada, à visibilidade e ao trânsito.
A responsabilidade pela segurança na estrada pertence sempre
ao condutor.
93CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

BRAKE ASSIST(assistência nas travagens de emergência)
O sistema, que não pode ser excluído, reconhece as travagens de
emergência (com base na velocidade de accionamento do pedal do
travão) permitindo intervir mais rapidamente no sistema de travagem.
O Brake Assist é desactivado em caso de avaria do sistema ESC.SISTEMA MSR(Regulação do Engate do Motor)
É parte integrante do ABS e intervém em caso de mudança brusca de
marcha durante a redução, devolvendo binário ao motor, evitando,
deste modo, a patinagem excessiva das rodas motrizes que,
principalmente em condições de baixa aderência, podem levar à
perda da estabilidade do veículo.SISTEMA CBC
(Cornering Braking Control)Esta função optimiza a distribuição da pressão de travagem nas
quatro rodas (de modo a explorar toda a aderência disponível no
solo) no caso de travagem em curva com intervenção do sistema ABS.
Isto melhora os espaços de travagem nas curvas e sobretudo a
estabilidade do veículo.
SISTEMA “ELECTRONIC Q2” (“E-Q2”)O sistema "Electronic Q2" desfruta do sistema de travagem que cria
um comportamento muito semelhante a um diferencial com
patinamento limitado.
O sistema de travagem anterior, em condições de aceleração em
curva, actua na roda interna, incrementando assim a motricidade da
roda externa (mais carregada), repartindo o binário entre as rodas
motrizes anteriores de modo dinâmico e contínuo segundo as
condições de condução e do piso da estrada.
O sistema, associado à suspensão anterior Mc Pherson, permite uma
condução particularmente eficaz e desportiva do veículo.SISTEMA DST
(Dynamic Steering Torque)É a função que integra a direcção activa Dual Pinion nas
funcionalidades do ESC: Em manobras especiais, o ESC comanda à
direcção de aplicar um binário de viragem para convidar o condutor
a efectuar a manobra da melhor forma.
A função prevê a acção coordenada de travões e direcção de modo a
incrementar o nível de suspensões e segurança de todo o veículo. A
direcção aplica no volante um contributo adicional de binário.
94
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

SISTEMA “Alfa DNA”
(Sistema de controlo dinâmico
do veículo)É um dispositivo que permite, actuando na alavanca A fig. 74
(localizada no túnel central), seleccionar três diferentes modalidades
de resposta do veículo conforme as exigências de condução e as
condições da estrada:
❒d = Dynamic (modalidade para condução desportiva);
❒n = Natural (modalidade para condução em condições normais);
❒a - All Weather (modalidade para condução em condições de baixa
aderência, como por exemplo chuva e neve).
O dispositivo actua ainda nos sistemas de controlo dinâmico do
veículo (motor, direcção, sistema ESC, painel de instrumentos).
MODALIDADES DE CONDUÇÃOA alavanca A é do tipo mono-estável, ou seja, permanece sempre na
posição central.
A modalidade de condução activada é assinalada pelo acendimento
do respectivo LED no painel e pela indicação no display multifunções
reconfigurável, como ilustrado de seguida:
❒Modalità Dynamicfig. 75 (imagem do display disponível para
versões/mercados, onde previsto)
❒Modalidade All Weatherfig. 76
Modalidade “Natural”
Quando se liga a modalidade “Natural”, no display não aparece
nenhuma escrita/símbolo.
Sistemas ESC e ASR:limites de intervenção destinados ao conforto
e à segurança em condições de condução e aderência normais.
Tuning direcção:funções finalizadas ao conforto em normais
condições de utilização.
fig. 74
A0J0090
fig. 75
A0J0227
95CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

DST:controlo standard da travagem coordenado com o ABS/ESC.
Controlo standard na aceleração lateral. Compensação da
sobreviragem: uma ligeira correcção no volante convida o condutor a
executar a manobra mais correcta.
Motor:resposta padrão.ACTIVAÇÃO/DESACTIVAÇÃO DA
MODALIDADE "Dynamic"Activação
Deslocar a alavanca A fig. 74 para cima (em correspondência com a
letra "d") e permanecer nesta posição durante 0.5 segundos até
que o respectivo LED se ilumine ou a indicação "Dynamic" seja
visualizada no display (ver fig. 77).
Depois de solta, a alavanca A regressa à posição central.
Sistemas ESC e ASR:limites de intervenção destinados a garantir
uma condução divertida e desportiva, garantindo a estabilidade
do veículo.
Tuning direcção:funcionamento na modalidade desportiva.DST:controlo standard da travagem coordenado com o ABS/ESC.
Controlo standard na aceleração lateral. Compensação da
sobreviragem adequada aos limites de intervenção do ESC/ASR: uma
ligeira correcção no volante convida o condutor a executar a manobra
mais correcta.
Motor:maior velocidade de resposta + Overboost para
maximização do nível de binário (para versões/mercados, onde
previsto).
Para as versões 1.4 Turbo Multi Air, seleccionando a modalidade de
funcionamento “Dynamic” é activada também a função de
sobrealimentação do turbocompressor (overboost): a centralina de
controlo motor permite, em relação à posição do pedal acelerador e
por um tempo limitado, atingir níveis de pressão máxima no interior
do turbocompressor com um consequente aumento de binário motor
relativamente ao normalmente alcançável.
Esta função é particularmente útil sempre que for necessário o máximo
desempenho por um breve período (por ex. na fase de
ultrapassagem).
fig. 76
A0J0290
fig. 77
A0J1510
96
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

ATENÇÃO Em fase de aceleração, utilizando a função “Dynamic”, é
possível sentir uns esticões na condução, que são característicos de
uma selecção desportiva.
Desactivação
Para desactivar a modalidade "Dynamic" e voltar para a "Natural"
deve repetir o mesmo movimento da alavanca e com os mesmos
tempos. Neste caso, acender-se-á o LED relativo à modalidade
"Natural" e no display multifunções reconfigurável será visualizada a
indicação "Natural activada" (ver fig. 78).ACTIVAÇÃO/DESACTIVAÇÃO DA
MODALIDADE "All Weather"Activação
Deslocar a alavanca A fig. 74 para baixo (em correspondência com a
letra "a") e permanecer nesta posição durante 0,5 segundos até que
o respectivo LED se acenda ou que a indicação "All Weather" seja
visualizada no display (ver fig. 79).Sistemas ESC e ASR:limites de intervenção destinados a garantir
a máxima segurança em condições de condução com baixa
aderência. É aconselhável activar a modalidade "All Weather" caso se
montem as correntes de neve.
Tuning direcção:máximo conforto.
DST:maior controlo da travagem coordenado com o ABS/ESC.
Controlo standard na aceleração lateral. Compensação da
sobreviragem adequada aos limites de intervenção do ESC/ASR: uma
ligeira correcção no volante convida o condutor a executar a manobra
mais correcta.
Motor:resposta padrão.
Desactivação
Para desactivar a modalidade "All Weather" e voltar para "Natural",
seguir o mesmo procedimento descrito para a modalidade "Dynamic",
com a diferença de que a alavanca A fig. 74 deve ser deslocada em
correspondência com a letra “a”.
fig. 78
A0J1059
fig. 79
A0J1511
97CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

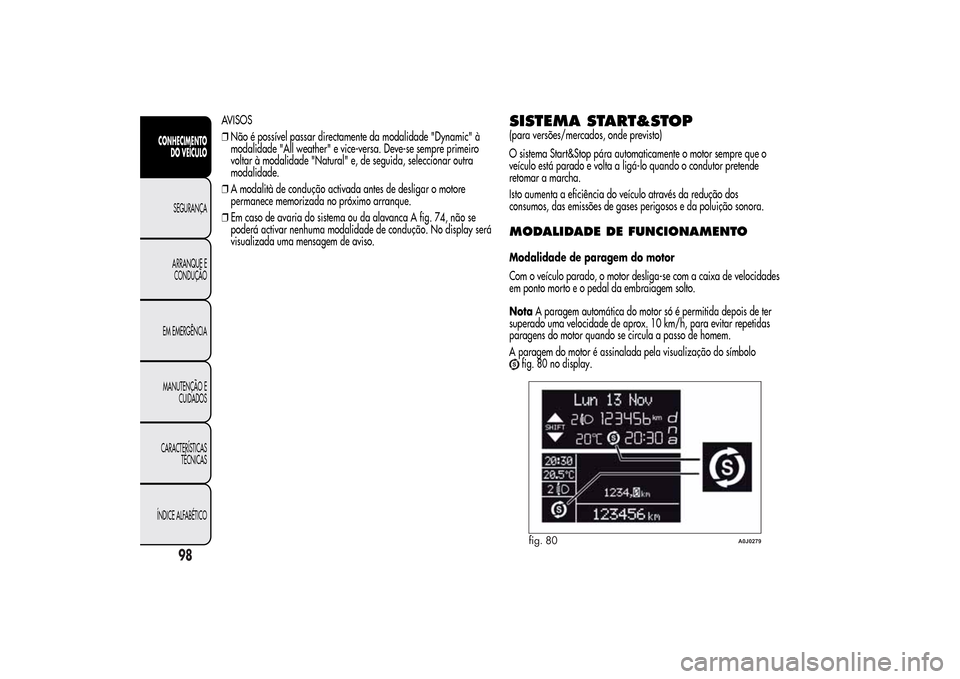

AVISOS
❒Não é possível passar directamente da modalidade "Dynamic" à
modalidade "All weather" e vice-versa. Deve-se sempre primeiro
voltar à modalidade "Natural" e, de seguida, seleccionar outra
modalidade.
❒A modalità de condução activada antes de desligar o motore
permanece memorizada no próximo arranque.
❒Em caso de avaria do sistema ou da alavanca A fig. 74, não se
poderá activar nenhuma modalidade de condução. No display será
visualizada uma mensagem de aviso.
SISTEMA START&STOP(para versões/mercados, onde previsto)
O sistema Start&Stop pára automaticamente o motor sempre que o
veículo está parado e volta a ligá-lo quando o condutor pretende
retomar a marcha.
Isto aumenta a eficiência do veículo através da redução dos
consumos, das emissões de gases perigosos e da poluição sonora.MODALIDADE DE FUNCIONAMENTOModalidade de paragem do motor
Com o veículo parado, o motor desliga-se com a caixa de velocidades
em ponto morto e o pedal da embraiagem solto.
NotaA paragem automática do motor só é permitida depois de ter
superado uma velocidade de aprox. 10 km/h, para evitar repetidas
paragens do motor quando se circula a passo de homem.
A paragem do motor é assinalada pela visualização do símbolo
fig. 80 no display.fig. 80
A0J0279
98
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

Modalidade de arranque do motor
Para voltar a ligar o motor, carregar no pedal da embraiagem.ACTIVAÇÃO/DESACTIVAÇÃOMANUAL
DO SISTEMAPara activar/desactivar manualmente o sistema, carregar no botão
fig. 81 situado na moldura ao lado do volante.
Activação do sistema Start&Stop
A activação do sistema Start&Stop é assinalada pela visualização de
uma mensagem + símbolo no display.
Desactivação do sistema Start&Stop
❒Versões com display multifunções: a desactivação do sistema
Start&Stop é assinalada pela visualização de uma mensagem no
display.
❒Versões com display multifunções reconfigurável: a desactivação do
sistema Start&Stop é assinalada pela visualização do símbolo
+
mensagem no display.Com a desactivação do sistema, acende a luz avisadora
no
quadro de instrumentos. Para versões/mercados onde previsto, é
visualizada também uma mensagem + símbolo no ecrã no caso de
activação/desactivação do sistema.
CONDIÇÕES DE NÃO PARAGEM DO
MOTORCom o sistema Start&Stop activo, por exigências de conforto, redução
de emissões e de segurança, o motor não pára em determinadas
condições, tais como:
❒motor ainda frio;
❒temperatura exterior particularmente fria;
❒bateria não suficientemente carregada;
❒regeneração do filtro de partículas (DPF) em curso (apenas para
motores Diesel);
❒porta do condutor não fechada;
❒cinto de segurança do condutor desapertado;
❒marcha-atrás engatada (por exemplo, para as manobras de
estacionamento);
❒para as versões equipadas com climatizador automático bi-zona
(para versões/mercados, onde previsto), se ainda não tiver sido
atingido um nível adequado de conforto térmico ou activação
da função MAX-DEF;
❒no primeiro período de utilização, para inicialização do sistema.
Se se pretender privilegiar o conforto climático, é possível
desactivar o sistema Start&Stop, para poder permitir um
funcionamento contínuo do sistema de climatização.
fig. 81
A0J0307
99CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

CONDIÇÕES DE NOVO ARRANQUE
DO MOTORPor exigências de conforto, contenção das emissões e por razões de
segurança, o motor pode voltar a arrancar automaticamente sem
nenhuma acção por parte do condutor, se se verificarem algumas
condições, tais como:
❒bateria não suficientemente carregada;
❒reduzida depressão do sistema de travagem (por exemplo após
repetidas pressões no pedal do travão);
❒veículo em movimento (por exemplo, nos casos de percurso em
estradas com inclinação);
❒paragem do motor através do sistema Start&Stop superior a cerca
de 3 minutos;
❒para as versões equipadas com climatizador automático bi-zona
(para versões/mercados, onde previsto), para permitir um nível
adequado de conforto térmico ou activação da função MAX-DEF.
Com mudança engatada, o novo arranque automático do motor só é
permitido pressionando a fundo o pedal de embraiagem. A operação
é assinalada ao condutor pela visualização de uma mensagem no
display e, para versões/mercados, onde previsto, pela intermitência
do símbolo
.
Notas
Se o condutor não carregar no pedal da embraiagem, ao fim de cerca
de 3 minutos do motor ter sido desligado, a reactivação do motor só
será possível com a chave de ignição.
Nos casos indesejados de paragem do motor, devidos, por exemplo, a
libertações bruscas do pedal da embraiagem com a velocidade
engatada, se o sistema Start&Stop estiver activo, é possível voltar a
ligar o motor carregando a fundo no pedal da embraiagem ou
colocando as mudanças em ponto-morto.
FUNÇÕES DE SEGURANÇANas condições de paragem do motor através do sistema Start&Stop,
se o condutor retirar o próprio cinto de segurança e abrir a porta lado
do condutor ou do lado do passageiro, a nova ligação do motor só
é permitida através da chave de ignição.
Esta condição é assinalada ao condutor quer através de um buzzer,
quer através da intermitência do símbolo
no display (em algumas
versões juntamente com a visualização de uma mensagem).
FUNÇÃO DE “ENERGY SAVING”(para versões/mercados, onde previsto)
Se, após um novo arranque automático do motor, o condutor não
executar nenhuma acção no veículo por um tempo prolongado de
aprox. 3 minutos, o sistema Start&Stop pára definitivamente o motor
para evitar consumos de combustível. Nestes casos, o arranque do
motor só é permitido através da chave de ignição.
NOTA Todavia, é possível, em todo o caso, manter o motor ligado
desactivando o sistema Start&Stop.
100CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
