2014 Alfa Romeo MiTo Manual do proprietário (in Portuguese)

Lâmpadas Tipo Potência Refª. Figura
Posição anterior/Luzes diurnas W21/5W 5/21W A
Luzes de presença posteriores LED – –
Faróis de médios H7 55W D
Máximos H7 55W D
Indicadores de direcção anteriores módulo 24W 24W B
Indicadores de direcção posteriores P21W 21W B
Indicadores de direcção laterais WY5W 5W A
Stop LED – –
3º stop LED – –
Matrícula W5W 5W A
Faróis de nevoeiro H1 55W E
Farol de nevoeiro traseiro P21W 21W B
Marcha-atrás P21W 21W B
Plafonier anterior C10W 10W C
Plafonier da bagageira W5W 5W A
Plafonier da gaveta porta-objectos C5W 5W C
Plafonier das luzes de poças W5W 5W A
157CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

SUBSTITUIÇÃO DA LÂMPADA
EXTERNAGRUPOS ÓPTICOS ANTERIORESContêm as lâmpadas das luzes de mínimos/luzes diurnas (D.R.L.),
máximos, médios e de direcção. A disposição das lâmpadas é a
seguinte fig. 132:ALuzes de mínimos/luzes diurnas e luzes de máximosBLuzes dos médiosCIndicadores de direcçãoLUZES DE MÍNIMOS/LUZES DIURNAS
(D.R.L.)Para substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 132;
❒desenfiar o casquilho B fig. 133, extrair a lâmpada e substituí-la;❒voltar a montar o casquilho B certificando-se do correcto bloqueio;
❒remontar a tampa A fig. 132.
LUZES DOS MÁXIMOSPara substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 132;
❒desenfiar o casquilho C fig. 133, extrair a lâmpada e substituí-la;
❒voltar a montar o casquilho certificando-se do correcto bloqueio;
❒remontar a tampa A fig. 132.
fig. 132
A0J0021
fig. 133
A0J0041
158
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

LUZES DOS MÉDIOSCom lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa B fig. 132;
❒retirar a tampa A fig. 134 de protecção da lâmpada;
❒retirar a lâmpada e substituí-la;
❒voltar a montar o casquilho certificando-se do correcto bloqueio;
❒remontar a tampa B fig. 132.
INDICADORES DE DIRECÇÃOAnteriores
Para substituir a lâmpada, pegar na chave A fig. 135 (situada na
custódia porta-documentos), inseri-la na sede B e rodar o casquilho
para a esquerda.
Extrair a lâmpada e substituí-la.
fig. 134
A0J0040
fig. 135
A0J0018
159CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

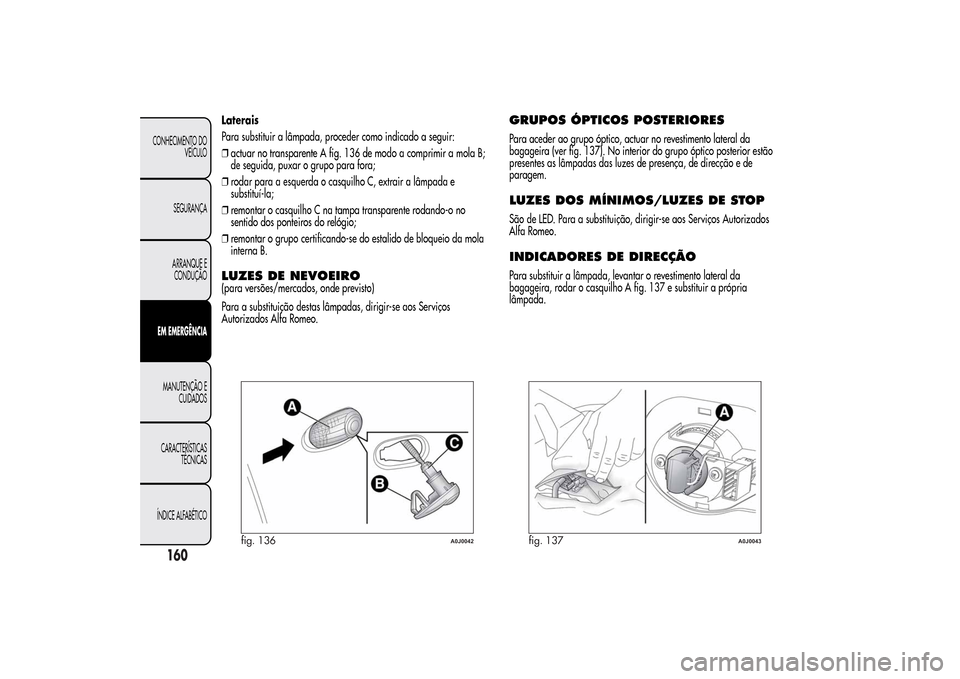

Laterais
Para substituir a lâmpada, proceder como indicado a seguir:
❒actuar no transparente A fig. 136 de modo a comprimir a mola B;
de seguida, puxar o grupo para fora;
❒rodar para a esquerda o casquilho C, extrair a lâmpada e
substituí-la;
❒remontar o casquilho C na tampa transparente rodando-o no
sentido dos ponteiros do relógio;
❒remontar o grupo certificando-se do estalido de bloqueio da mola
interna B.LUZES DE NEVOEIRO(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas, dirigir-se aos Serviços
Autorizados Alfa Romeo.
GRUPOS ÓPTICOS POSTERIORESPara aceder ao grupo óptico, actuar no revestimento lateral da
bagageira (ver fig. 137). No interior do grupo óptico posterior estão
presentes as lâmpadas das luzes de presença, de direcção e de
paragem.LUZES DOS MÍNIMOS/LUZES DE STOPSão de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.INDICADORES DE DIRECÇÃOPara substituir a lâmpada, levantar o revestimento lateral da
bagageira, rodar o casquilho A fig. 137 e substituir a própria
lâmpada.
fig. 136
A0J0042
fig. 137
A0J0043
160
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

LUZ DE NEVOEIRO TRASEIRA/
MARCHA-ATRÁSPara a substituição das lâmpadas das luzes de nevoeiro posteriores A
fig. 138 ou marcha-atrás B fig. 138 dirigir-se aos Serviços
Autorizados Alfa Romeo.LUZES DO 3
°STOP
Estão localizadas na porta da bagageira e são de LED. Para a
substituição, dirigir-se aos Serviços Autorizados Alfa Romeo.
LUZES DE MATRÍCULAPara substituir as lâmpadas, proceder conforme indicado a seguir:
❒remover os grupos da luz da matrícula A fig. 139;
❒rodar para a direita o porta-lâmpada B fig. 140, extrair a lâmpada
C e substituí-la;
fig. 138
A0J0044
fig. 139
A0J0046
fig. 140
A0J0045
161CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

SUBSTITUIÇÃO DE UMA
LÂMPADA INTERIORPLAFONIER ANTERIORPara substituir a lâmpada, proceder como indicado a seguir:
❒remover o plafonier A fig. 141 actuando nos pontos indicados
pelas setas;
❒abrir a tampa B fig. 142, substituir as lâmpadas C desprendendo-as
dos contactos laterais Certificar-se de que as novas lâmpadas
estejam correctamente bloqueadas entre os próprios contactos;
❒voltar a fechar a tampa B fig. 142 e fixar o plafonier A fig. 141 na
respectiva sede, certificando-se do bloqueio efectivo.PLAFONIER DA BAGAGEIRAPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a bagageira e extrair o plafonier A fig. 143 actuando no
ponto indicado pela seta;❒abrir a protecção B fig. 144 e substituir a lâmpada;
❒voltar a fechar a protecção B na tampa transparente;
❒voltar a montar o plafonier A fig. 143 introduzindo-o na posição
correcta, primeiro de um lado e depois premindo no outro lado
até ouvir o estalido de bloqueio.
fig. 141
A0J0120
fig. 142
A0J0121
fig. 143
A0J0119
162
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

PLAFONIER DA GAVETA
PORTA-OBJECTOSPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a gaveta porta-objectos e extrair o plafonier A fig. 145;
❒substituir a lâmpada B desapertando-a dos contactos laterais e
certificando-se de que a nova lâmpada está correctamente
bloqueada entre os contactos.PLAFONIER DA LUZ DE CORTESIA(para versões/mercados, onde previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❒baixar a pala guarda-sol e extrair o plafonier A fig. 146 fazendo
alavanca no ponto indicado pela seta;
❒retirar a protecção B desprendendo-a das aletas C, substituir a
lâmpada fig. 147 puxando-a para o exterior e desprendendo-a dos
contactos laterais;
fig. 144
A0J0118
fig. 145
A0J0122
fig. 146
A0J0123
163CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

❒inserir a nova lâmpada certificando-se de que esteja posicionada
correctamente e que esteja bloqueada entre os contactos;
❒voltar a montar a protecção B fig. 146 inserindo-a correctamente
entre as aletas C;
❒remontar o plafonier introduzindo-o primeiro do lado E fig. 147 e a
seguir premir no outro lado até sentir o ressalto de bloqueio da
lingueta F.
PLAFONIER DAS LUZES DE POÇASPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a porta e extrair o plafonier empurrando com uma chave de
fendas na mola A fig. 148;
❒pressionar lateralmente na protecção B fig. 148 em
correspondência com os dois pernos de fixação e substituir a
lâmpada C;
❒voltar a montar a protecção encastrando os dois pernos de fixação;
❒remontar o plafonier introduzindo-o primeiro do lado D e depois
premindo no outro lado até ouvir o ressalto de bloqueio da mola.
fig. 147
A0J0124
fig. 148
A0J0125
