2014 Alfa Romeo Giulietta Instrukcja Obsługi (in Polish)

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
W tej części instrukcji podano wszelkie
informacje użyteczne w celu zapoznania
się z zestawem wskaźników oraz
właściwą jego obsługą i interpretacją
wskazań.WYŚWIETLACZ .............................. 95
POZYCJE MENU ............................ 98
ZESTAW WSKAŹNIKÓW I
WSKAŹNIKI.....................................107
TRIP COMPUTER ...........................109
LAMPKI SYGNALIZACYJNE I
KOMUNIKATY ................................113
- NISKI POZIOM PŁYNU
HAMULCOWEGO/WŁĄCZONY
HAMULEC RĘCZNY ........................... 114
- AWARIA EBD ................................... 115
- AWARIA PODUSZKI
POWIETRZNEJ .................................. 115
- NIEZAPIĘTE PASY
BEZPIECZEŃSTWA ............................ 115
- AWARIA ALTERNATORA .................. 116
- NIEWYSTARCZAJĄCE CIŚNIENIE
OLEJU SILNIKOWEGO ....................... 117
-ZUŻYTY OLEJ SILNIKOWY ............... 118
- NADMIERNA TEMPERATURA
PŁYNU CHŁODZĄCEGO SILNIK ........ 120
- AWARIA SKRZYNI BIEGÓW ALFA
TCT .................................................... 121
-NIEDOKŁADNIE ZAMKNIĘTE
DRZWI ................................................ 121
-PRZEKROCZONY LIMIT
PRĘDKOŚCI ....................................... 122
- AWARIA AKTYWNEGO UKŁADU
KIEROWNICZEGO DUAL PINION ....... 122
- AWARIA SYSTEMU ALFA ROMEO
CODE/AWARIA ALARMU ................... 123
- REZERWA PALIWA/OGRANICZONY
ZASIĘG .............................................. 123
- AWARIA OGÓLNA ........................... 124
- AWARIA OGÓLNA ........................... 125
-TYLNE ŚWIATŁA
PRZECIWMGŁOWE ........................... 126
- AWARIA SYSTEMU ABS .................. 127-ZUŻYTE KLOCKI HAMULCOWE ....... 127
- WYŁĄCZONA PODUSZKA
POWIETRZNA PO STRONIE
PASAŻERA ......................................... 128
- AWARIA SYSTEMU
EOBD/WTRYSKU ............................... 129
- WSTĘPNE NAGRZEWANIE ŚWIEC
ŻAROWYCH/AWARIA WSTĘPNEGO
NAGRZEWANIA ŚWIEC ŻAROWYCH
(wersje Diesel) ..................................... 130
-OBECNOŚĆ WODY W FILTRZE
OLEJU NAPĘDOWEGO
(wersje Diesel) ..................................... 130
- CZYSZCZENIE DPF (filtra cząstek
stałych) w toku (dotyczy tylko wersji
Diesel z DPF) ...................................... 132
- SYSTEM i.T.P.M.S. ........................... 134
- SYSTEM ELEKTRONICZNEJ
KONTROLI STABILNOŚCI ESC .......... 135
- Tempomat (CRUISE CONTROL) ....... 136
- ŚWIATŁA POZYCYJNE .................... 136
- FOLLOW ME HOME ........................ 136
- ŚWIATŁA MIJANIA ........................... 136
- PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE ........................... 137
- KIERUNKOWSKAZ LEWY ................ 137
- KIERUNKOWSKAZ PRAWY ............. 137
- ŚWIATŁA DROGOWE ...................... 137
- BLOKADA PALIWA .......................... 138
- MOŻLIWE OBLODZENIE DROGI ...... 138
- AWARIA ŚWIATEŁ STOP ................. 138
- AWARIA CZUJNIKA ZMIERZCHU .... 139
- AWARIA CZUJNIKA DESZCZU ........ 139
- AWARIA CZUJNIKÓW
PARKOWANIA .................................... 139
-AKTYWACJA/DEZAKTYWACJA
SYSTEMU START&STOP ................... 140
-AWARIA SYSTEMU START&STOP .... 140
93
- WYŚWIETLANIE WYBRANEGO
TRYBU JAZDY (System Alfa D.N.A.) ... 141

94
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

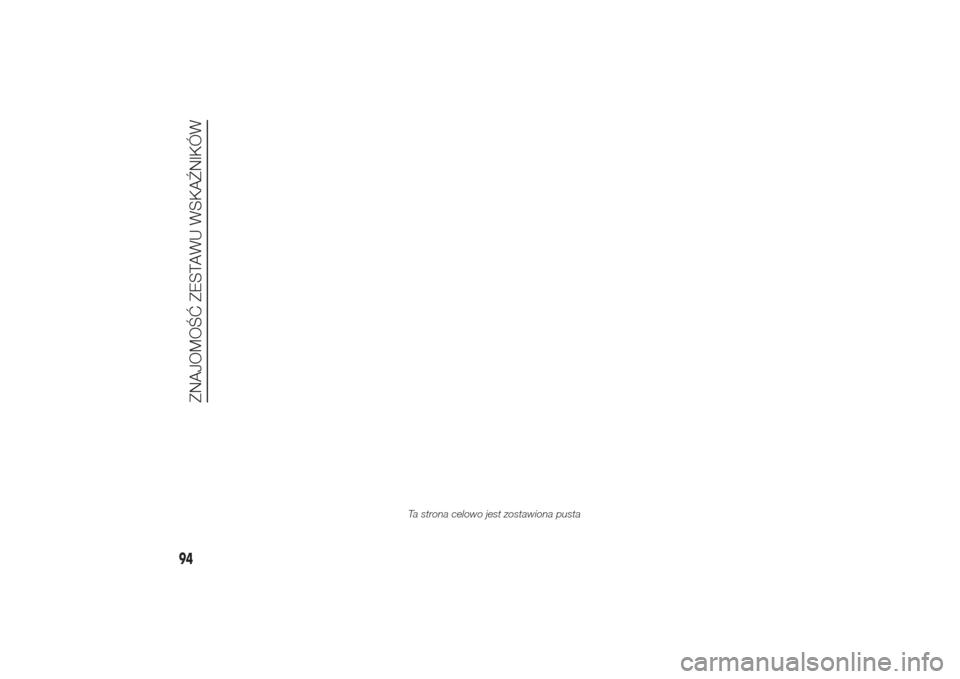

Ta strona celowo jest zostawiona pusta

WYŚWIETLACZSamochód może być wyposażony w
wyświetlacz wielofunkcyjny
rekonfigurowalny przedstawiający
informacje niezbędne kierowcy,
w zależności od wcześniejszych
ustawień, podczas jazdy samochodu.
Gdy w wyłączniku zapłonu nie ma
kluczyka, po otwarciu/zamknięciu
jednych z drzwi wyświetlacz podświetla
się i pokazuje przez kilka sekund zegar
i wskazania licznika kilometrów (lub
mil) całkowitego przebiegu.
EKRAN "STANDARDOWY"
WYŚWIETLACZA
WIELOFUNKCYJNEGO
Na wyświetlaczu pojawiają się
następujące wskazania rys. 96:
ADataBLicznik kilometrów (wyświetla
kilometry lub mile przebiegu)CTryb jazdy wybrany za
pośrednictwem "Alfa DNA" (system
kontroli dynamiki samochodu) (dla
wersji/rynków, gdzie przewidziano):
d = Dynamic; n = Natural;a=All
WeatherDGodzina (zawsze wyświetlana,
również przy wyjętym kluczyku i
drzwiach przednich zamkniętych)EWskaźnik funkcji Start&Stop (dla
wersji/rynków, gdzie przewidziano)FTemperatura zewnętrznaGGear Shift Indicator (wskazanie
zmiany biegu) (dla wersji/rynków,
gdzie przewidziano)HPozycja ustawienia reflektorów (tylko
przy włączonych światłach mijania)
EKRAN “STANDARDOWY”
WYŚWIETLACZA
WIELOFUNKCYJNEGO
REKONFIGUROWALNEGO
Na wyświetlaczu pojawiają się
następujące wskazania rys. 97:AGodzinaBKilometry (lub mile) okresowego
przebieguCLicznik kilometrów (wyświetla
kilometry lub mile przebiegu)
DSygnalizacja stanu samochodu (np.
drzwi otwarte lub ewentualne
oblodzenie drogi, itp.)/Wskazanie
funkcji Start&Stop (dla wersji/rynków,
gdzie przewidziano)/Gear Shift
Indicator (wskazanie zmiany biegu)
(dla wersji/rynków, gdzie
przewidziano)EPozycja ustawienia reflektorów (tylko
przy włączonych światłach mijania)FTemperatura zewnętrzna
W niektórych wersjach po wybraniu
trybu jazdy “DYNAMIC” (patrz opis
"System Alfa DNA" w tym rozdziale), na
wyświetlaczu pojawia się ciśnienie
turbosprężarki rys. 98.
96
A0K2010
97
A0K0600
95

GEAR SHIFT INDICATOR
System „GSI” (Gear Shift Indicator), za
pośrednictwem odpowiedniego
wskazania na wyświetlaczu rys. 99,
sugeruje kierowcy moment zmiany
biegu.
Za pomocą GSI kierowca ostrzegany
jest, że zmiana na inny bieg pozwoliłaby
na zaoszczędzenie paliwa.Aby jazda ukierunkowana była na
oszczędzanie paliwa, zaleca się
utrzymanie trybu "Natural" lub "All
Weather" i przestrzeganie zaleceń
systemu Gear Shift Indicator, o
ile umożliwiają to warunki ruchu
drogowego.
W momencie pojawienia się na
wyświetlaczu ikony SHIFT UP
(
SHIFT), GSI sugeruje zmianę biegu
na wyższy, natomiast w momencie
pojawienia się na wyświetlaczu ikony
SHIFT DOWN (
SHIFT), GSI sugeruje
zmianę biegu na niższy.
UwagaWskazanie w zestawie
wskaźników pozostaje zaświecone do
momentu, w którym kierowca nie
dokona zmiany biegu lub do momentu,
w którym warunki jazdy powrócą do
takiego profilu, aby nie była już
potrzebna zmiana biegu dla
optymalizacji zużycia paliwa.WELCOME MOVEMENT
W niektórych wersjach po przekręceniu
kluczyka w położenie MAR następuje:
❒szybki ruch (w górę/w dół) wskazań
prędkościomierza i obrotomierza;
❒podświetlenie wskazań
graficznych/wyświetlacza;
❒wyświetlanie na ekranie wyświetlacza
animacji graficznej przedstawiającej
kształt samochodu.
Ruch wskazań w
zestawie wskaźników
❒Jeżeli kluczyk zostanie wyjęty z
wyłącznika zapłonu podczas zmiany
wskazań, wówczas powrócą one
natychmiast w pozycję początkową.
❒Po osiągnięciu wartości końca skali
wskazania ustawią się na wartości
sygnalizowanej przez samochód.
❒Po uruchomieniu silnika zmiany
wskazań zakończą się.
Podświetlenie wskazań
graficznych/
wyświetlacza
Po upływie kilku sekund od włożenia
kluczyka do wyłącznika zapłonu
zaświecają się sekwencyjnie wskazania
graficzne i wyświetlacz.
98
A0K0539
99
A0K0540
96
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Wyświetlanie animacji
graficznej
W momencie wyjmowania kluczyka z
wyłącznika zapłonu (przy zamkniętych
drzwiach), wyświetlacz pozostaje
podświetlony i wyświetlana jest
animacja graficzna.
Następnie podświetlenie wyświetlacza
ściemnia się stopniowo do momentu
całkowitego zgaszenia.
PRZYCISKI STERUJĄCE
rys. 100: do przewijania na
ekranie i na odpowiednie opcje w górę
lub w celu zwiększenia wyświetlanej
wartości.
SET/
: naciśnięcie krótkie, aby
wejść do menu i/lub przejść do
kolejnego ekranu lub potwierdzić
żądany wybór. Naciśnięcie długie, aby
powrócić do ekranu standardowego.
: do przewijania na ekranie i na
odpowiednie opcje w dół lub w celu
zmniejszenia wyświetlanej wartości.
OSTRZEŻENIE Przyciski
i
uaktywniają różne funkcje w
zależności od następujących sytuacji:
❒wewnątrz menu można przesuwać
wartości w górę lub w dół;
❒podczas wykonywania operacji
ustawień umożliwiają zwiększenie lub
zmniejszenie wartości.
MENU USTAWIEŃ
Menu ustawień składa sie z szeregu
pozycji, których wybór - realizowany za
pomocą przycisków "
"i"
"
umożliwia dostęp do różnego rodzaju
operacji wyboru i ustawień (Setup)
przedstawionych poniżej.
Dla niektórych pozycji przewidziane jest
podmenu. Menu można uaktywnić
poprzez krótkie naciśnięcie przycisku
SET/
.
Menu składa się z następujących
pozycji:
❒MENU
❒OŚWIETLENIE
❒BEEP VELOCITÀ (Beep prędkości)❒SENSORE FARI (Czujnik reflektorów,
dla wersji rynków, gdzie
przewidziano)
❒SENSORE PIOGGIA (Czujnik
deszczu, dla wersji rynków, gdzie
przewidziano)
❒ATTIVAZIONE/DATI TRIP B
(Aktywacja/Dane Trip B)
❒REGOLA ORA (Ustawienia godziny)
❒REGOLA DATA (Ustawienia daty)
❒PRIMA PAGINA (Pierwsza strona, dla
wersji rynków, gdzie przewidziano)
❒AUTOCLOSE
❒UNITÀ MISURA (Jednostka miary)
❒LINGUA (Język)
❒VOLUME AVVISI (Głośność
powiadomień)
❒BEEP/BUZZ CINTURE (Beep/Buzz
pasów)
❒SERVICE (Serwis)
❒AIR BAG/BAG PASSEGGERO
(Poduszki powietrzne pasażera)
❒LUCI DIURNE (Światła do jazdy
dziennej)
❒ŚWIATŁA ADAPTACYJNE (dla
wersji/rynków, gdzie przewidziano)
❒LUCI DI CORTESIA (Światła
dodatkowe)
100
A0K0541
97
❒USCITA MENU (Wyjście z menu)

UwagaNiektóre pozycje w
samochodach wyposażonych w
system radionawigacji (dla wersji/
rynków, gdzie przewidziano),
wyświetlane są na ekranie systemu
nawigacji.
Wybór pozycji z menu
głównego bez podmenu:
❒poprzez krótkie naciśnięcie przycisku
SET/
można wybrać ustawienie
w menu, które chcemy
zmodyfikować;
❒naciskając na przyciski „
” lub
„
” (pojedyncze naciśnięcia)
można wybrać nowe ustawienie;
❒przez krótkie naciśnięcie przycisku
SET/
można zapamiętać
ustawienie i jednocześnie powrócić
do tej samej pozycji menu głównego,
jaka wyświetlana była przed
wyborem.Wybór pozycji z menu
głównego z podmenu:
❒przez krótkie naciśnięcie przycisku
SET/
można wyświetlić pierwszą
pozycję z podmenu;
❒naciskając na przyciski „
” lub
„
” (pojedynczymi
naciśnięciami), można wybrać
wszystkie pozycje z podmenu;
❒poprzez krótkie naciśnięcie przycisku
SET/
można wybrać pozycje z
wyświetlanego podmenu i wejść
w odpowiednie menu ustawień;
❒naciskając na przyciski „
” lub
„
” (pojedynczymi
naciśnięciami), można wybrać nowe
ustawienie danej pozycji z podmenu;
❒przez krótkie naciśnięcie przycisku
SET/
można zapamiętać
ustawienie i jednocześnie powrócić
do tej samej pozycji podmenu, jaką
wybrano wcześniej.
POZYCJE MENUOSTRZEŻENIE W przypadku
występowania systemuUconnect™5"
Radio (dla wersji/rynków, gdzie
przewidziano) lubUconnect™ 6,5"
Radio Nav (dla wersji/rynków, gdzie
przewidziano) niektóre pozycje Menu
wyświetlane są na wyświetlaczu takiego
systemu (i z niego sterowane), a nie
na wyświetlaczu w zestawie wskaźników
(patrz opis w specjalnym uzupełnieniu).
Menu
Pozycja ta umożliwia dostęp do
wnętrza Menu ustawień.
Nacisnąć przycisk „
” lub „
”
w celu wybrania różnych pozycji Menu.
Natomiast dłuższe naciśnięcie
przycisku SET/
spowoduje powrót
do ekranu standardowego.
98
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Podświetlenie
(Regulacja
podświetlenia wewnątrz
samochodu)
(tylko przy włączonych światłach
pozycyjnych)
Funkcja ta umożliwia regulację (w 8
poziomach), przy włączonych światłach
pozycyjnych, podświetlenia zestawu
wskaźników, elementów sterowania
systemuUConnect™ (dla wersji/
rynków, gdzie przewidziano) i elementów
sterowania klimatyzacją automatyczną
(dla wersji/rynków, gdzie przewidziano).
Aby wyregulować intensywność
podświetlenia, należy:
❒nacisnąć krótko przycisk SET/
.
Na wyświetlaczu migać będzie
ustawiony wcześniej poziom;
❒nacisnąć przycisk „
” lub
„
” w celu wyregulowania
poziomu intensywności
podświetlenia;
❒nacisnąć krótko przycisk SET/
,
aby powrócić do ekranu menu lub
nacisnąć przycisk dłużej, aby
powrócić do ekranu standardowego
bez zapamiętania.UwagaW wersjach wyposażonych w
wyświetlacz wielofunkcyjny
rekonfigurowalny regulację można
wykonywać zarówno przy zgaszonych
światłach (wartość podświetlenia dla
trybu „dziennego”), jak i przy światłach
włączonych (wartość podświetlenia
dla trybu „nocnego”).
Beep Velocità
(Limit prędkości)
Funkcja ta umożliwia ustawienie
dopuszczalnej prędkości samochodu
(w km/h lub w mph), po przekroczeniu
której użytkownik zostanie ostrzeżony.
Aby ustawić wymaganą dopuszczalną
prędkość, należy:
❒nacisnąć krótko przycisk SET/
,
na wyświetlaczu pojawi się napis
(„Beep prędk.”);
❒nacisnąć przycisk „
” lub
„
”, aby wybrać włączenie („On”)
lub wyłączenie („Off”) limitu
prędkości;
❒w przypadku, gdy funkcja ta jest
aktywna („On”), naciskając przyciski
„” lub „
” należy wybrać
żądany limit prędkości i nacisnąć
SET/
w celu potwierdzenia
wyboru.OSTRZEŻENIE Możliwym ustawieniem
jest prędkość pomiędzy 30 i 200 km/h
lub 20 i 125 mph, zgodnie z wcześniej
ustawioną jednostką, patrz sekcja
„Jednostka miary” poniżej.
Każdorazowe naciśnięcie przycisku
/
powoduje
zwiększenie/zmniejszenie wartości o 5
jednostek. Przytrzymanie naciśniętego
przycisku/
powoduje
zwiększanie/zmniejszanie szybkie
automatyczne. W momencie zbliżania
się do żądanej wartości należy
dokończyć regulację pojedynczymi
naciśnięciami.
Nacisnąć krótko przycisk SET/
,
aby powrócić do ekranu menu lub
nacisnąć przycisk dłużej, aby powrócić
do ekranu standardowego bez
zapamiętania.
W razie potrzeby anulowania ustawienia
należy:
❒nacisnąć krótko przycisk SET/,
na wyświetlaczu migał będzie („On”);
❒nacisnąć przycisk
,na
wyświetlaczu migał będzie („Off”);
❒nacisnąć krótko przycisk SET/
,
aby powrócić do ekranu menu lub
nacisnąć przycisk dłużej, aby
powrócić do ekranu standardowego
bez zapamiętania.
99

Sensore fari (Regulacja
czułości czujnika
reflektorów
automatycznych/
zmierzchu)
(dla wersji/rynków, gdzie przewidziano)
Funkcja ta umożliwia włączenie lub
wyłączenie automatyczne reflektorów w
zależności od warunków oświetlenia
zewnętrznego.
Możliwa jest regulacja czułości czujnika
zmierzchu w 3 poziomach (poziom
1= czułość minimalna, poziom 2=
czułość średnia, poziom 3= czułość
wysoka).
Im większa jest ustawiona czułość tym
mniejsza jest zmiana światła
zewnętrznego wymaganego do
sterowania zaświecaniem świateł (np.
przy ustawieniu na poziomie 3 po
zmierzchu reflektory szybciej zaświecają
się niż w przypadku poziomu1i2).
Aby ustawić wymagany poziom, należy:
❒nacisnąć krótko przycisk SET/
,
na wyświetlaczu migał będzie
ustawiony wcześniej poziom;
❒nacisnąć przycisk "
" lub
"
", aby dokonać wyboru;❒nacisnąć krótko przycisk SET/
,
aby powrócić do ekranu menu lub
nacisnąć przycisk dłużej, aby
powrócić do ekranu standardowego
bez zapamiętania.
Sens. pioggia
(Regulacja czułości
czujnika deszczu)
(dla wersji/rynków, gdzie przewidziano)
Funkcja ta umożliwia regulację (w 4
poziomach) czułości czujnika deszczu.
Aby ustawić wymagany poziom
czułości, należy:
❒nacisnąć krótko przycisk SET/,
na wyświetlaczu migał będzie
ustawiony wcześniej poziom
czułości;
❒nacisnąć przycisk "
" lub
"
", aby wykonać regulację;
❒nacisnąć krótko przycisk SET/
,
aby powrócić do ekranu menu lub
nacisnąć przycisk dłużej, aby
powrócić do ekranu standardowego
bez zapamiętania.Attivazione/Dati tripB
(Aktywacja Trip B)
Funkcja ta umożliwia aktywację (On) lub
dezaktywację (Off) wskazań Trip B (trip
okresowy). Odnośnie do dalszych
informacji, patrz rozdział “Trip
computer”.
W celu włączenia/wyłączenia tej funkcji,
należy:
❒nacisnąć krótko przycisk SET/
,
na wyświetlaczu migał będzie napis
„On” lub „Off”, w zależności od
poprzedniego ustawienia;
❒nacisnąć przycisk "
" lub
"
", aby dokonać wyboru;
❒nacisnąć krótko przycisk SET/
,
aby powrócić do ekranu menu lub
nacisnąć przycisk dłużej, aby
powrócić do ekranu standardowego
bez zapamiętania.
100
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
