Page 169 of 202

IDENTIFICATIEGEGEVENSDe identificatiegegevens van de auto
zijn:
❒VIN-plaat;
❒ Chassisnummer;
❒ Identificatieplaatje carrosserielak;
❒ Motorcode.
VIN-PLAAT
Dit bevindt zich op de carrosserie
achter de leuning van de
bestuurdersstoel en bevat de volgende
gegevens fig. 124:BNummer typegoedkeuring.CIdentificatiecode autotype.DChassisnummer.EMax. toelaatbaar gewicht van
volgeladen auto.
FMax. toelaatbaar gewicht van
volgeladen auto met aanhangwagen.GMax. toelaatbaar gewicht op eerste
(voor)as.HMax. toelaatbaar gewicht op tweede
(achter)as.IMotortype.LCode van carrosserieversie.M
Nummer voor onderdelen.
NCorrecte waarde van de
absorptiecoëfficiënt van de
rookgassen.
CHASSISIDENTIFICATIE
VIN (Voertuig
Identificatie Nummer)-
plaat
Deze bevindt zich op het dashboard
onder de voorruit fig. 125. Markering
Markering A fig. 126 bevindt zich op de
bodemplaat aan passagierszijde, naast
de passagiersstoel.
Deze markering bevat de volgende
gegevens:
❒
type auto;
❒ chassisnummer.
124
A0L0088
125
A0L0158
126
A0L0089
166
TECHNISCHE GEGEVENS
3-10-2013 16:37 Pagina 166
Page 170 of 202
MOTORCODE
Deze is op het cilinderblok ingeslagen
en vermeldt het type en het
fabricageserienummer.
127
A0L0090
167
3-10-2013 16:37 Pagina 167

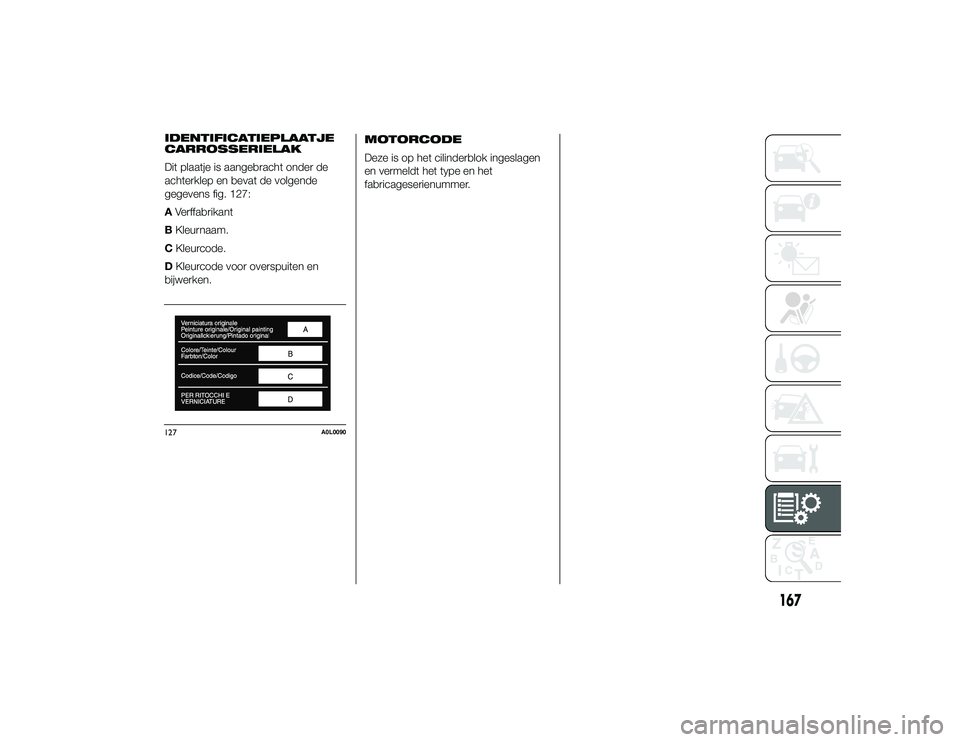

IDENTIFICATIEPLAATJE
CARROSSERIELAK
Dit plaatje is aangebracht onder de
achterklep en bevat de volgende
gegevens fig. 127:
AVerffabrikant
B Kleurnaam.
C Kleurcode.
D Kleurcode voor overspuiten en
bijwerken.
Page 171 of 202
MOTORCODES - CARROSSERIEVERSIESVersiesMotorcodeCarrosserieversies
1750 Turbo Benzine 960A1000960CXB1A 01
168
TECHNISCHE GEGEVENS
3-10-2013 16:37 Pagina 168
Page 172 of 202
MOTORALGEMENE INFORMATIE1750 Turbo Benzine
Type code 960A1000
Cyclus Otto
Aantal en opstelling cilinders 4 in lijn
Boring en slag van zuigers (mm) 83 × 80.5
Cilinderinhoud (cm³) 1742
Compressieverhouding 9,25 ± 0,25
Maximum vermogen (EEG) (kW) 177 (*)
Maximum vermogen (EEG) (pk) 240
- bijbehorend motortoerental (tpm) 6000
Maximumkoppel (EEG) (Nm) 350 (*)
Maximum koppel (EEG) (kgm) 35,7
- bijbehorend motortoerental (tpm) 2100 - 4000
Bougies NGK ILKAR7D6G
Brandstof Loodvrije benzine 98 RON of 95 RON (Specificatie EN228)(*) Cijfers verkregen met 98 RON loodvrije benzine.
169
3-10-2013 16:37 Pagina 169
Page 173 of 202
BRANDSTOFTOEVOERVersiesBrandstoftoevoer
1750 Turbo Benzine
135)
Elektronisch geregelde directe inspuiting met turbocompressor en intercooler
BELANGRIJK
135) Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen
rekening wordt gehouden met de technische specificaties, kunnen storingen in de werking en zelfs brand tot gevolg
hebben.
170
TECHNISCHE GEGEVENS
3-10-2013 16:37 Pagina 170
Page 174 of 202
TRANSMISSIEVersiesVersnellingsbakKoppelingAandrijving
1750 Turbo Benzine Sequentieel met 6
versnellingen vooruit en een versnelling achteruit metelektronisch geregeld
elektrohydraulisch systeem Elektronisch geregeld
elektrohydraulisch systeem dat inwerkt op dubbeledrogeplaatkoppeling Achter
171
3-10-2013 16:37 Pagina 171
Page 175 of 202

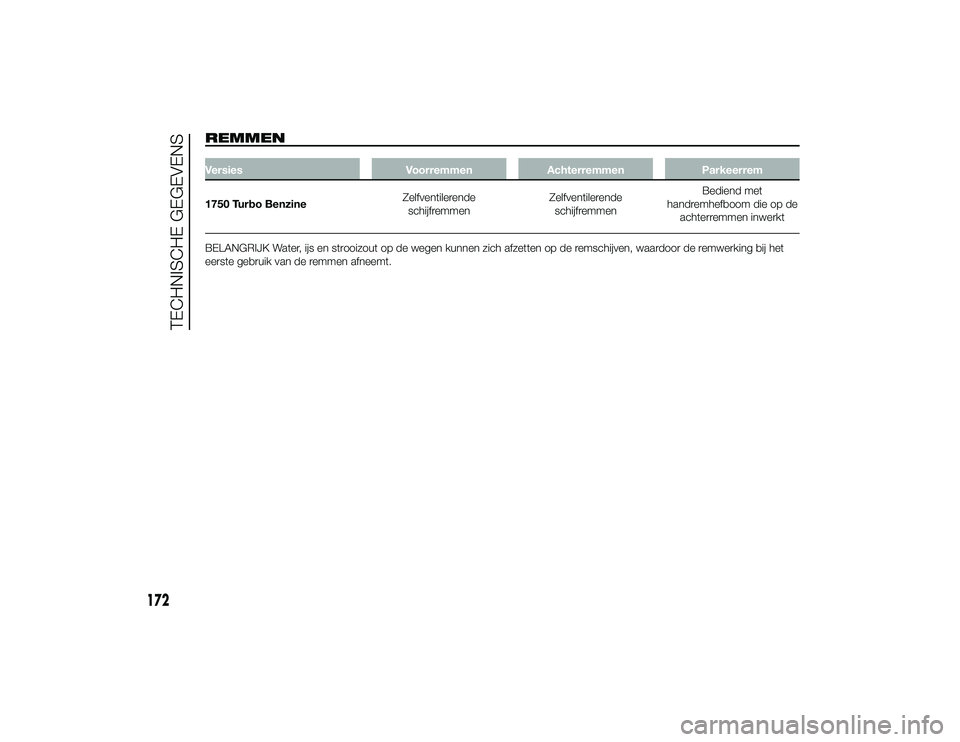

REMMENVersiesVoorremmenAchterremmen Parkeerrem
1750 Turbo Benzine Zelfventilerende
schijfremmen Zelfventilerende
schijfremmen Bediend met
handremhefboom die op de achterremmen inwerkt
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven, waardoor de remwerking bij het
eerste gebruik van de remmen afneemt.
172
TECHNISCHE GEGEVENS
3-10-2013 16:37 Pagina 172
Page 176 of 202
WIELOPHANGINGVersiesVoorAchter
1750 Turbo Benzine Boven elkaar geplaatste wishbones met
stabilisatorstang Geavanceerd Mcpherson-systeem
173
3-10-2013 16:37 Pagina 173
