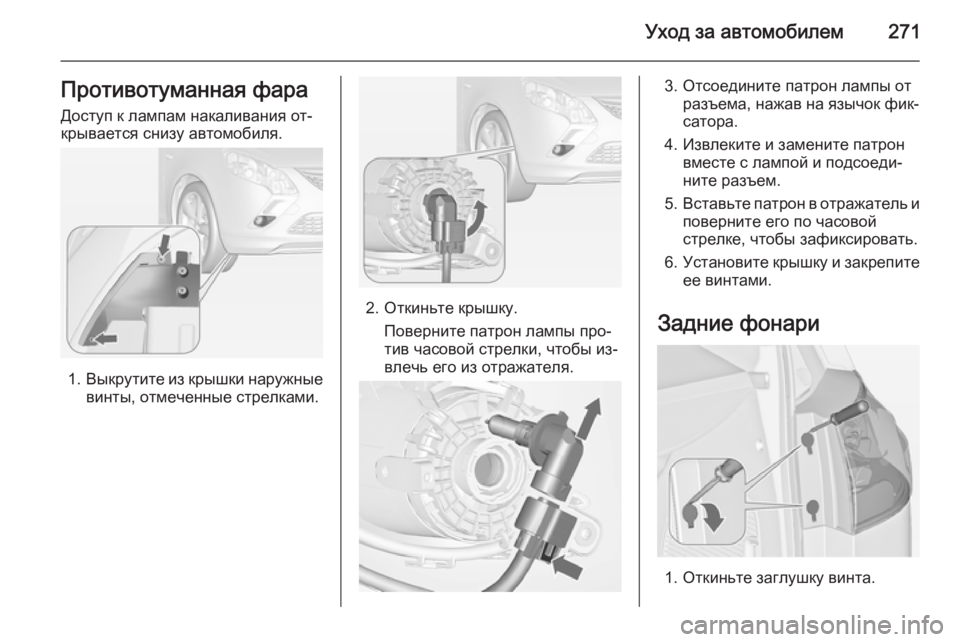

Уход за автомобилем271Противотуманная фараДоступ к лампам накаливания от‐
крывается снизу автомобиля.
1. Выкрутите из крышки наружные
винты, отмеченные стрелками.
2. Откиньте крышку.
Поверните патрон лампы про‐
тив часовой стрелки, чтобы из‐ влечь его из отражателя.
3. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
4. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
6. Установите крышку и закрепите
ее винтами.
Задние фонари
1. Откиньте заглушку винта.

272Уход за автомобилем
2. Выкрутите винты, отмеченныестрелками.
3. Аккуратно вытянуть фонарь всборе из крепежных штырьков и
снять его.
4. Отсоедините электрический разъем от корпуса фонаря.
5. Выкрутите и замените лампу, вращая патрон.
Указатель поворота ( 1)
Задний габаритный огонь ( 2)
Стоп-сигнал ( 3)
Задние фонари со
светодиодными габаритными
огнями и стоп-сигналами
Допускается замена только ука‐
зателей поворота ( 1).
Выкрутите и замените лампу,
вращая патрон.
6. Подключите электрический разъем к корпусу фонаря.
7. Установите фонарь на направ‐ ляющие штифты и закрепитевинтами.
8. Установите заглушку винта.

Уход за автомобилем273
Фонари заднего хода (4) в
задней двери багажного отделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимите за‐
глушку.
2. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.
3. Потяните лампу, чтобы извлечь
ее из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установите заглушку.
Задний противотуманный фонарь
Доступ к лампам накаливания от‐
крывается снизу автомобиля.
1. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из отражателя.

274Уход за автомобилем
2. Извлеките лампу из патрона,вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Проверка ламп Включить зажигание, включить ос‐
вещение и проверить все лампы.
Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.

Уход за автомобилем275

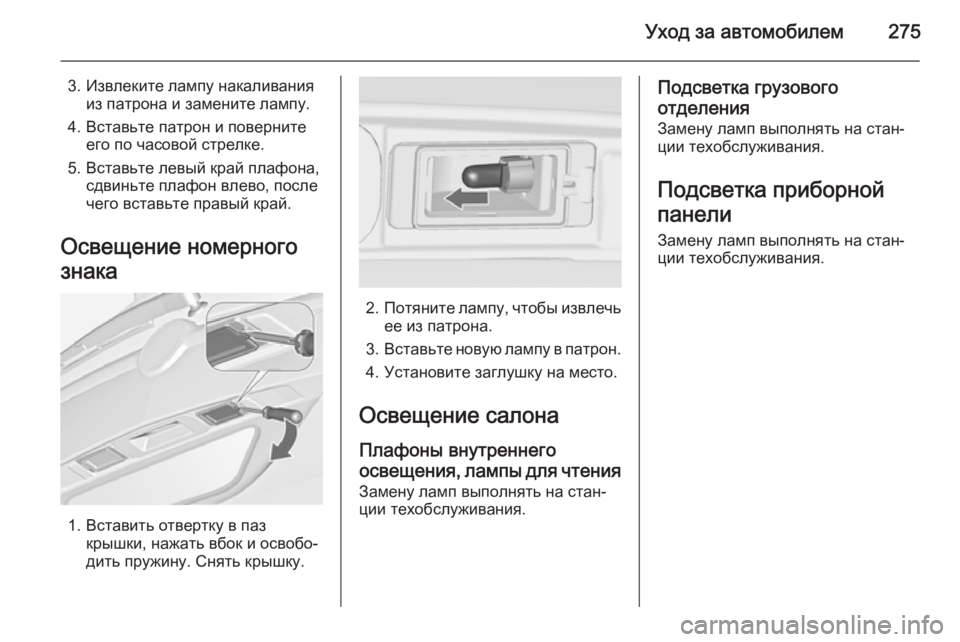

3. Извлеките лампу накаливанияиз патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного
знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину. Снять крышку.
2. Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Установите заглушку на место.
Освещение салона Плафоны внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового
отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.

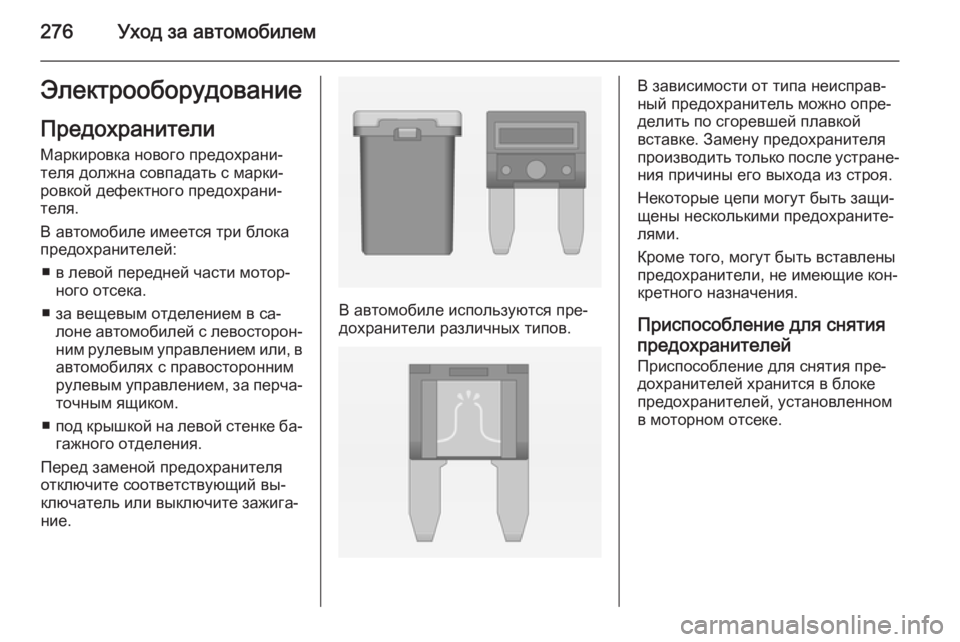

276Уход за автомобилемЭлектрооборудованиеПредохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ в левой передней части мотор‐ ного отсека.
■ за вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком.
■ под крышкой на левой стенке ба‐
гажного отделения.
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Приспособление для снятияпредохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.

Уход за автомобилем277

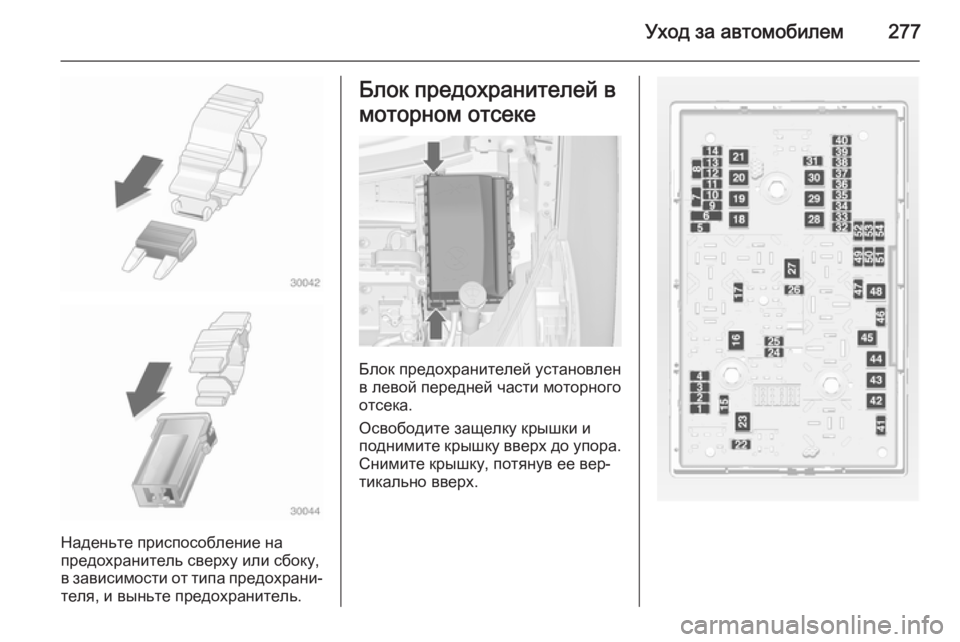

Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее вер‐
тикально вверх.

278Уход за автомобилем

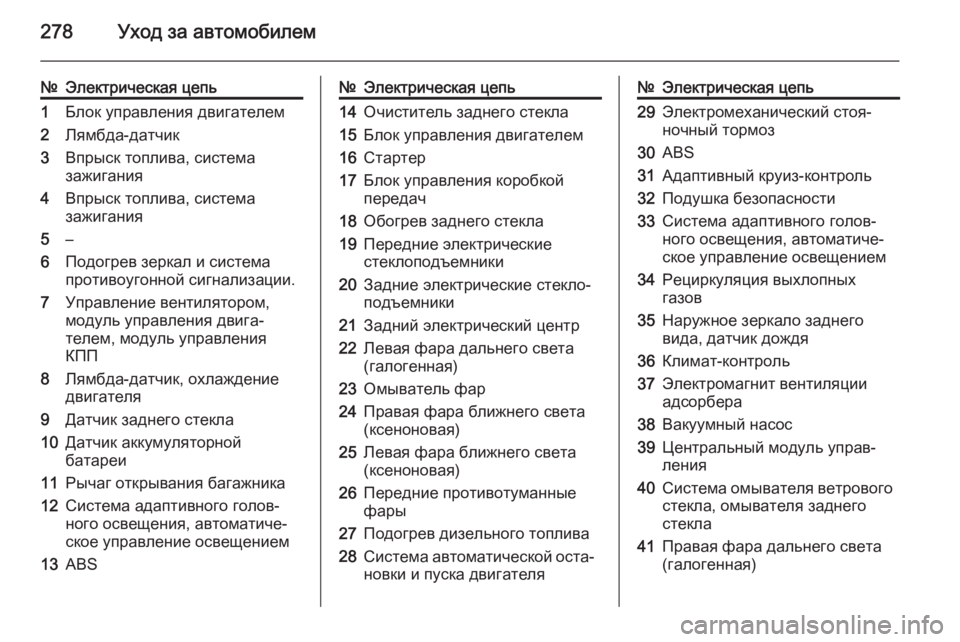

№Электрическая цепь1Блок управления двигателем2Лямбда-датчик3Впрыск топлива, система
зажигания4Впрыск топлива, система
зажигания5–6Подогрев зеркал и система
противоугонной сигнализации.7Управление вентилятором,
модуль управления двига‐
телем, модуль управления
КПП8Лямбда-датчик, охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи11Рычаг открывания багажника12Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением13ABS№Электрическая цепь14Очиститель заднего стекла15Блок управления двигателем16Стартер17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27Подогрев дизельного топлива28Система автоматической оста‐ новки и пуска двигателя№Электрическая цепь29Электромеханический стоя‐
ночный тормоз30ABS31Адаптивный круиз-контроль32Подушка безопасности33Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Наружное зеркало заднего
вида, датчик дождя36Климат-контроль37Электромагнит вентиляции
адсорбера38Вакуумный насос39Центральный модуль управ‐
ления40Система омывателя ветрового стекла, омывателя заднего
стекла41Правая фара дальнего света
(галогенная)
