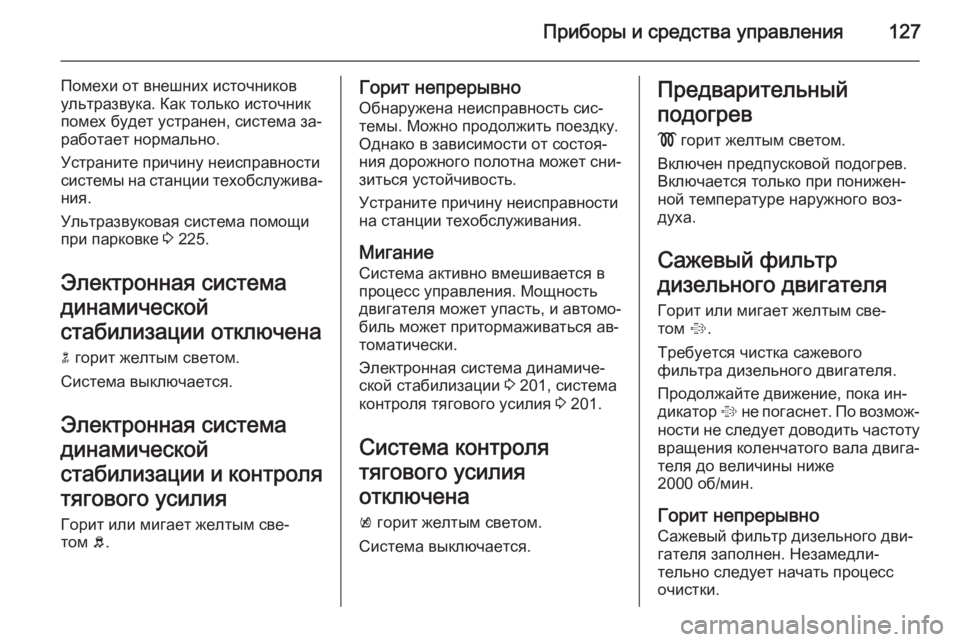

Приборы и средства управления127
Помехи от внешних источников
ультразвука. Как только источник
помех будет устранен, система за‐
работает нормально.
Устраните причину неисправности
системы на станции техобслужива‐
ния.
Ультразвуковая система помощи
при парковке 3 225.
Электронная система
динамической
стабилизации отключена n горит желтым светом.
Система выключается.
Электронная система
динамической
стабилизации и контроля
тягового усилия Горит или мигает желтым све‐
том b.Горит непрерывно
Обнаружена неисправность сис‐
темы. Можно продолжить поездку.
Однако в зависимости от состоя‐
ния дорожного полотна может сни‐ зиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Мигание Система активно вмешивается в
процесс управления. Мощность двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически.
Электронная система динамиче‐
ской стабилизации 3 201, система
контроля тягового усилия 3 201.
Система контроля
тягового усилия
отключена k горит желтым светом.
Система выключается.Предварительный
подогрев
! горит желтым светом.
Включен предпусковой подогрев.
Включается только при понижен‐
ной температуре наружного воз‐
духа.
Сажевый фильтр
дизельного двигателя
Горит или мигает желтым све‐
том %.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение, пока ин‐
дикатор % не погаснет. По возмож‐
ности не следует доводить частоту
вращения коленчатого вала двига‐ теля до величины ниже
2000 об/мин.
Горит непрерывно Сажевый фильтр дизельного дви‐
гателя заполнен. Незамедли‐
тельно следует начать процесс
очистки.

128Приборы и средства управления
Мигание
Достигнут максимальный уровень засорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.
Сажевый фильтр дизельного дви‐
гателя 3 188, система автомати‐
ческой остановки и пуска двига‐
теля 3 184.
AdBlue
Горит или мигает желтым све‐
том Y.
Горит непрерывно Максимальная скорость будет ог‐
раничена величиной 100 км/ч при следующем запуске двигателя.
Мигание Дальнейшее ограничение макси‐
мальной скорости вплоть до блоки‐
рования запуска.
AdBlue 3 189.Система контроля
давления в шинах
Горит или мигает желтым све‐
том w.
Горит непрерывно Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
Мигание Неисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐ рывно. Проконсультируйтесь на
станции техобслуживания.
Давление моторного
масла
Загорается красным светом I.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.

Приборы и средства управления1299Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Перед тем, как обращаться на
станцию техобслуживания 3 260,
следует проверить уровень мотор‐
ного масла.
Низкий уровень топлива Горит или мигает желтым све‐
том i.
Горит непрерывно Слишком низкий уровень топлива в
баке.
Мигание
Запас топлива израсходован. Не‐
медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Каталитический нейтрализатор
3 189.
Удаление воздуха из дизельной то‐ пливной системы 3 266.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.
Пониженная мощность
двигателя # горит желтым светом.
Мощность двигателя ограничи‐
вается. Проконсультируйтесь на
станции техобслуживания.Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари го‐
рят 3 154.
Дальний свет
C горит синим светом.
Загорается при включенном даль‐
нем свете, при мигании дальним
светом 3 156 или при включенном
дальнем свете во время работы
системы автоматического пере‐
ключения дальнего света или ин‐
теллектуальной регулировки даль‐
ности света 3 158.
Автоматическое
переключение дальнего
света l горит зеленым светом.
Активируется функция автомати‐
ческого переключения дальнего
света или интеллектуальной регу‐
лировки дальности света 3 156,
3 158.

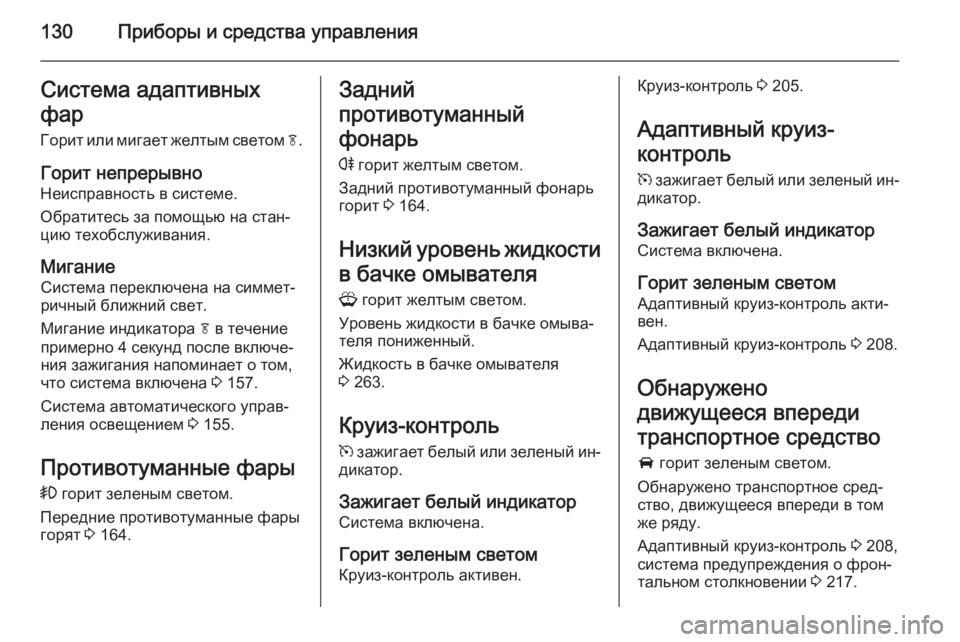

130Приборы и средства управленияСистема адаптивных
фар
Горит или мигает желтым светом f.
Горит непрерывно
Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.
МиганиеСистема переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно 4 секунд после включе‐
ния зажигания напоминает о том,
что система включена 3 157.
Система автоматического управ‐
ления освещением 3 155.
Противотуманные фары > горит зеленым светом.
Передние противотуманные фары
горят 3 164.Задний
противотуманный
фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 164.
Низкий уровень жидкости в бачке омывателя
G горит желтым светом.
Уровень жидкости в бачке омыва‐
теля пониженный.
Жидкость в бачке омывателя
3 263.
Круиз-контроль
m зажигает белый или зеленый ин‐
дикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом Круиз-контроль активен.Круиз-контроль 3 205.
Адаптивный круиз-
контроль
m зажигает белый или зеленый ин‐
дикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Адаптивный круиз-контроль акти‐
вен.
Адаптивный круиз-контроль 3 208.
Обнаружено
движущееся впереди
транспортное средство A горит зеленым светом.
Обнаружено транспортное сред‐
ство, движущееся впереди в том
же ряду.
Адаптивный круиз-контроль 3 208,
система предупреждения о фрон‐ тальном столкновении 3 217.

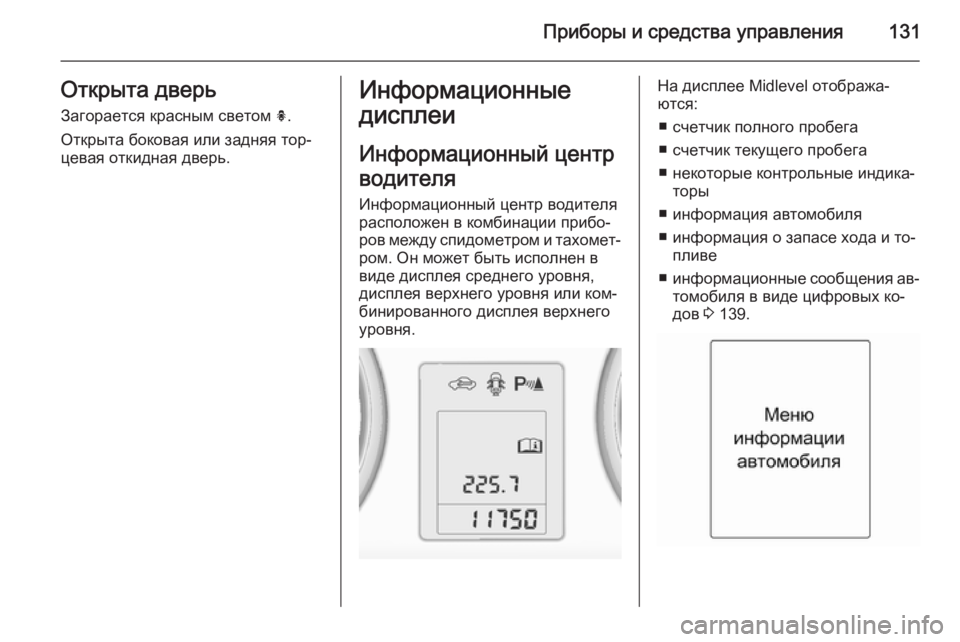

Приборы и средства управления131Открыта дверьЗагорается красным светом h.
Открыта боковая или задняя тор‐
цевая откидная дверь.Информационные
дисплеи
Информационный центр
водителя
Информационный центр водителя
расположен в комбинации прибо‐
ров между спидометром и тахомет‐ ром. Он может быть исполнен в
виде дисплея среднего уровня,
дисплея верхнего уровня или ком‐
бинированного дисплея верхнего
уровня.На дисплее Midlevel отобража‐
ются:
■ счетчик полного пробега
■ счетчик текущего пробега
■ некоторые контрольные индика‐ торы
■ информация автомобиля
■ информация о запасе хода и то‐ пливе
■ информационные сообщения ав‐
томобиля в виде цифровых ко‐
дов 3 139.

132Приборы и средства управления
На дисплее Uplevel с помощью кла‐
виши MENU можно выбрать сле‐
дующие главные меню:
■ Меню информации автомобиля
■ Меню информации маршрут/
топл.
Страницы меню комбинированного
дисплея верхнего уровня можно
переключать нажатием кнопки
MENU . Символические обозначе‐
ния меню отображаются в верхней
строке дисплея:
■ X Меню информации
автомобиля
■ W Меню информации маршрут/
топл.
■ s Меню ЭКО-информации
Некоторые функции отображаются по-разному в зависимости от того,движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных на‐
строек автомобиля 3 147. Уста‐
новки, записанные в память 3 25.
Настройка меню и функций Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота.
Используйте клавишу MENU для
перехода между меню или для воз‐
врата из подменю на предыдущий
уровень.

Приборы и средства управления133
Поверните маховичок, чтобы выде‐лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите клавишу SET/CLR, чтобы
выбрать функцию или подтвердить
сообщение.
Меню информации
автомобиля
Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля , или выберите X на
комбинированном дисплее верх‐ него уровня.
Для выбора подменю поворачи‐
вайте колесо регулятора: Нажмите клавишу SET/CLR, чтобы подтвер‐
дить сделанный выбор.
Следуйте инструкциям, которые
приведены в подменю.
В число возможных подменю в за‐
висимости от версии могут входить
следующие:
■ Ед.измер. : изменение отобража‐
емых единиц измерения
■ Давл.в шинах : контроль давле‐
ния воздуха во всех шинах во время движения 3 284
■ Нагрузка на шины : выбор катего‐
рии давления воздуха в шинах в соответствии с фактическим да‐
влением 3 284
■ Остаточный срок службы масла :
отображается остаточный ре‐
сурс моторного масла и фильтра 3 119

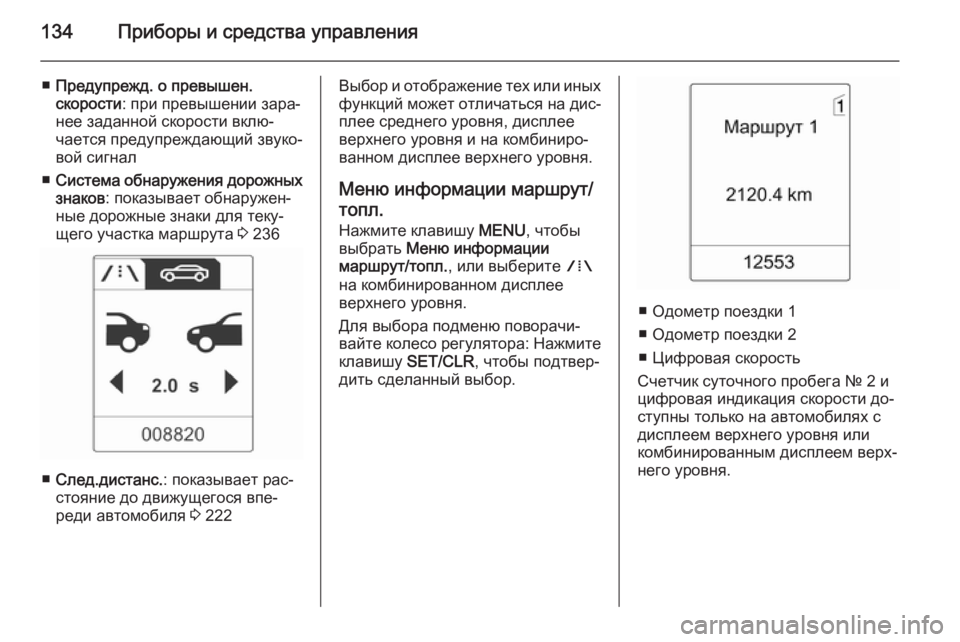

134Приборы и средства управления
■Предупрежд. о превышен.
скорости : при превышении зара‐
нее заданной скорости вклю‐
чается предупреждающий звуко‐
вой сигнал
■ Система обнаружения дорожных
знаков : показывает обнаружен‐
ные дорожные знаки для теку‐
щего участка маршрута 3 236
■ След.дистанс. : показывает рас‐
стояние до движущегося впе‐
реди автомобиля 3 222
Выбор и отображение тех или иных
функций может отличаться на дис‐
плее среднего уровня, дисплее
верхнего уровня и на комбиниро‐
ванном дисплее верхнего уровня.
Меню информации маршрут/
топл.
Нажмите клавишу MENU, чтобы
выбрать Меню информации
маршрут/топл. , или выберите W
на комбинированном дисплее
верхнего уровня.
Для выбора подменю поворачи‐
вайте колесо регулятора: Нажмите клавишу SET/CLR, чтобы подтвер‐
дить сделанный выбор.
■ Одометр поездки 1
■ Одометр поездки 2
■ Цифровая скорость
Счетчик суточного пробега № 2 и
цифровая индикация скорости до‐
ступны только на автомобилях с
дисплеем верхнего уровня или
комбинированным дисплеем верх‐
него уровня.
