2014.5 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

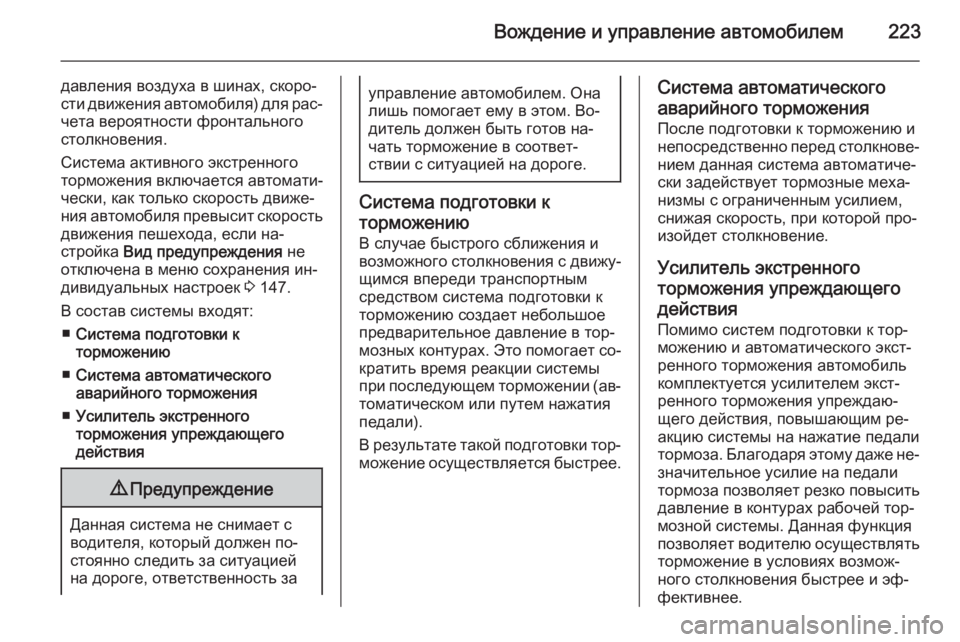

Вождение и управление автомобилем223
давления воздуха в шинах, скоро‐
сти движения автомобиля) для рас‐ чета вероятности фронтального
столкновения.
Система активного экстренного
торможения включается автомати‐
чески, как только скорость движе‐
ния автомобиля превысит скорость
движения пешехода, если на‐
стройка Вид предупреждения не
отключена в меню сохранения ин‐ дивидуальных настроек 3 147.
В состав системы входят: ■ Система подготовки к
торможению
■ Система автоматического
аварийного торможения
■ Усилитель экстренного
торможения упреждающего
действия9 Предупреждение
Данная система не снимает с
водителя, который должен по‐
стоянно следить за ситуацией
на дороге, ответственность за
управление автомобилем. Она
лишь помогает ему в этом. Во‐
дитель должен быть готов на‐
чать торможение в соответ‐
ствии с ситуацией на дороге.
Система подготовки к
торможению
В случае быстрого сближения и
возможного столкновения с движу‐
щимся впереди транспортным
средством система подготовки к
торможению создает небольшое
предварительное давление в тор‐
мозных контурах. Это помогает со‐ кратить время реакции системы
при последующем торможении (ав‐
томатическом или путем нажатия
педали).
В результате такой подготовки тор‐ можение осуществляется быстрее.
Система автоматического
аварийного торможения После подготовки к торможению инепосредственно перед столкнове‐ нием данная система автоматиче‐
ски задействует тормозные меха‐
низмы с ограниченным усилием,
снижая скорость, при которой про‐
изойдет столкновение.
Усилитель экстренного
торможения упреждающего действия
Помимо систем подготовки к тор‐
можению и автоматического экст‐
ренного торможения автомобиль
комплектуется усилителем экст‐
ренного торможения упреждаю‐
щего действия, повышающим ре‐
акцию системы на нажатие педали
тормоза. Благодаря этому даже не‐
значительное усилие на педали
тормоза позволяет резко повысить давление в контурах рабочей тор‐
мозной системы. Данная функция позволяет водителю осуществлять торможение в условиях возмож‐
ного столкновения быстрее и эф‐
фективнее.

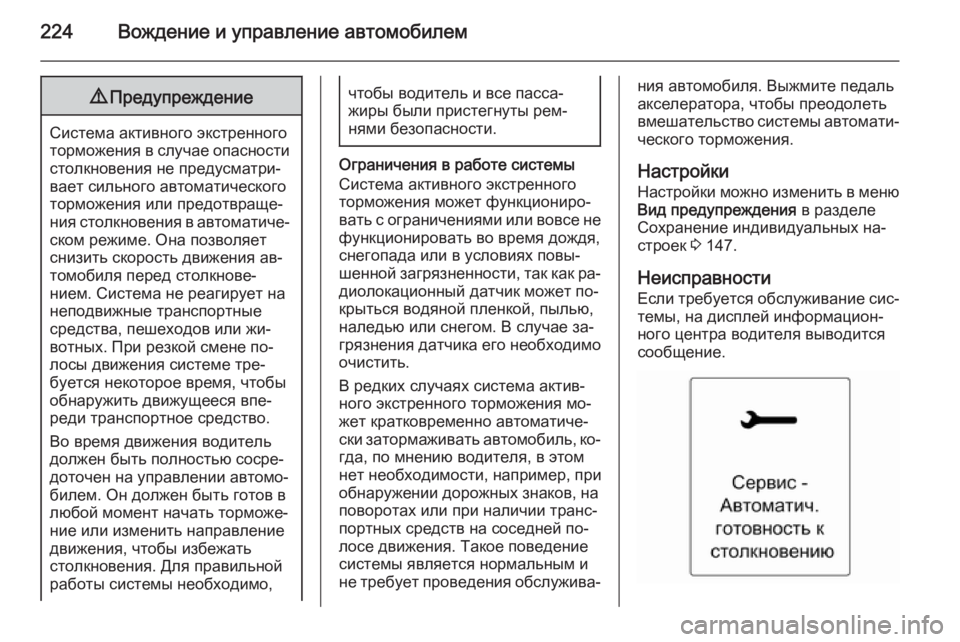

224Вождение и управление автомобилем9Предупреждение
Система активного экстренного
торможения в случае опасности столкновения не предусматри‐
вает сильного автоматического
торможения или предотвраще‐
ния столкновения в автоматиче‐
ском режиме. Она позволяет
снизить скорость движения ав‐
томобиля перед столкнове‐
нием. Система не реагирует на
неподвижные транспортные
средства, пешеходов или жи‐
вотных. При резкой смене по‐
лосы движения системе тре‐
буется некоторое время, чтобы
обнаружить движущееся впе‐
реди транспортное средство.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Он должен быть готов в
любой момент начать торможе‐
ние или изменить направление
движения, чтобы избежать
столкновения. Для правильной
работы системы необходимо,
чтобы водитель и все пасса‐
жиры были пристегнуты рем‐
нями безопасности.
Ограничения в работе системы
Система активного экстренного
торможения может функциониро‐
вать с ограничениями или вовсе не
функционировать во время дождя,
снегопада или в условиях повы‐
шенной загрязненности, так как ра‐
диолокационный датчик может по‐
крыться водяной пленкой, пылью,
наледью или снегом. В случае за‐
грязнения датчика его необходимо очистить.
В редких случаях система актив‐
ного экстренного торможения мо‐
жет кратковременно автоматиче‐
ски затормаживать автомобиль, ко‐ гда, по мнению водителя, в этом
нет необходимости, например, при
обнаружении дорожных знаков, на
поворотах или при наличии транс‐
портных средств на соседней по‐
лосе движения. Такое поведение
системы является нормальным и
не требует проведения обслужива‐
ния автомобиля. Выжмите педаль
акселератора, чтобы преодолеть
вмешательство системы автомати‐
ческого торможения.
Настройки
Настройки можно изменить в меню Вид предупреждения в разделе
Сохранение индивидуальных на‐ строек 3 147.
Неисправности Если требуется обслуживание сис‐ темы, на дисплей информацион‐
ного центра водителя выводится
сообщение.

Вождение и управление автомобилем225
Если система не функционирует
должным образом, на дисплей ин‐
формационного центра водителя
выводятся информационные сооб‐
щения.
Информационные сообщения
3 139.
Система облегчения
парковки9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием сис‐
темы помощи при парковке, по‐
стоянно контролируйте окру‐
жающую обстановку.

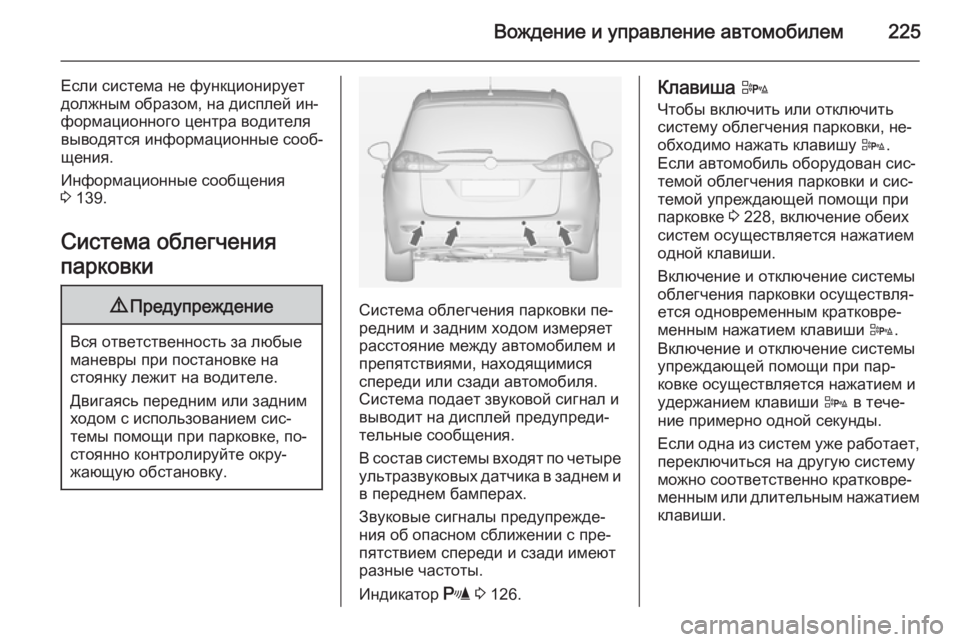

Система облегчения парковки пе‐
редним и задним ходом измеряет
расстояние между автомобилем и
препятствиями, находящимися
спереди или сзади автомобиля.
Система подает звуковой сигнал и
выводит на дисплей предупреди‐
тельные сообщения.
В состав системы входят по четыре ультразвуковых датчика в заднем и в переднем бамперах.
Звуковые сигналы предупрежде‐
ния об опасном сближении с пре‐
пятствием спереди и сзади имеют
разные частоты.
Индикатор r 3 126.
Клавиша D
Чтобы включить или отключить систему облегчения парковки, не‐
обходимо нажать клавишу D.
Если автомобиль оборудован сис‐
темой облегчения парковки и сис‐
темой упреждающей помощи при
парковке 3 228, включение обеих
систем осуществляется нажатием
одной клавиши.
Включение и отключение системы
облегчения парковки осуществля‐
ется одновременным кратковре‐
менным нажатием клавиши D.
Включение и отключение системы
упреждающей помощи при пар‐
ковке осуществляется нажатием и
удержанием клавиши D в тече‐
ние примерно одной секунды.
Если одна из систем уже работает, переключиться на другую систему
можно соответственно кратковре‐
менным или длительным нажатием
клавиши.

226Вождение и управление автомобилем

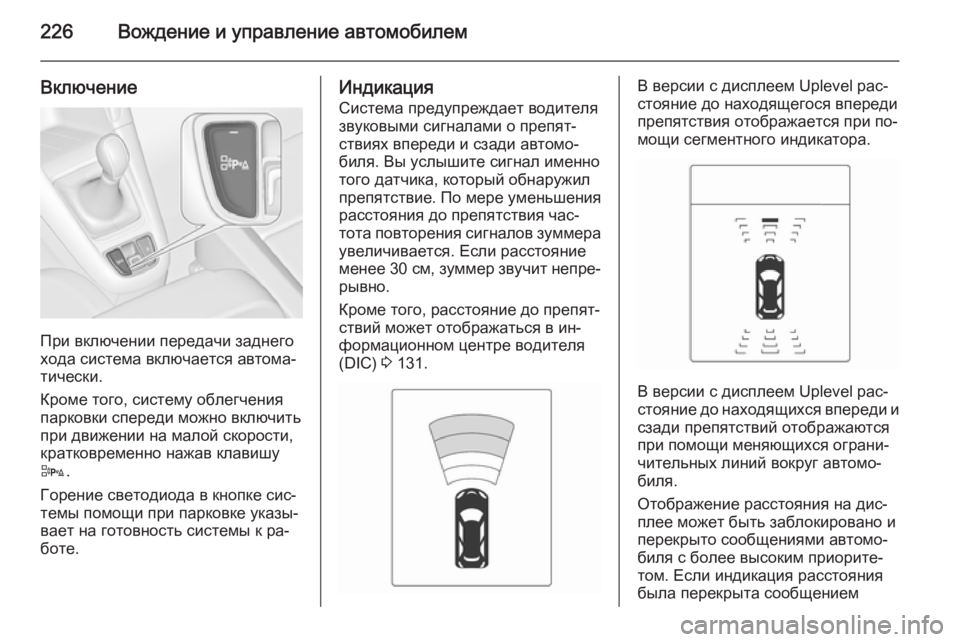

Включение
При включении передачи заднего
хода система включается автома‐
тически.
Кроме того, систему облегчения
парковки спереди можно включить
при движении на малой скорости,
кратковременно нажав клавишу
D .
Горение светодиода в кнопке сис‐
темы помощи при парковке указы‐
вает на готовность системы к ра‐
боте.
Индикация
Система предупреждает водителя звуковыми сигналами о препят‐
ствиях впереди и сзади автомо‐
биля. Вы услышите сигнал именно
того датчика, который обнаружил
препятствие. По мере уменьшения
расстояния до препятствия час‐
тота повторения сигналов зуммера увеличивается. Если расстояние
менее 30 см , зуммер звучит непре‐
рывно.
Кроме того, расстояние до препят‐
ствий может отображаться в ин‐
формационном центре водителя
(DIC) 3 131.В версии с дисплеем Uplevel рас‐
стояние до находящегося впереди
препятствия отображается при по‐
мощи сегментного индикатора.
В версии с дисплеем Uplevel рас‐
стояние до находящихся впереди и
сзади препятствий отображаются
при помощи меняющихся ограни‐
чительных линий вокруг автомо‐
биля.
Отображение расстояния на дис‐
плее может быть заблокировано и
перекрыто сообщениями автомо‐
биля с более высоким приорите‐
том. Если индикация расстояния
была перекрыта сообщением

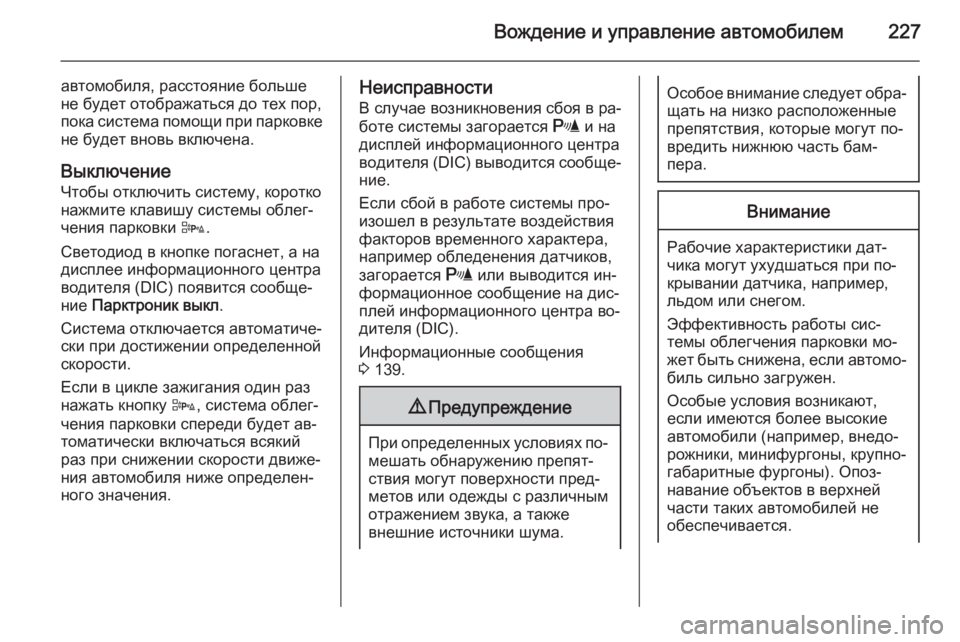

Вождение и управление автомобилем227
автомобиля, расстояние больше
не будет отображаться до тех пор,
пока система помощи при парковке не будет вновь включена.
Выключение
Чтобы отключить систему, коротко нажмите клавишу системы облег‐
чения парковки D.
Светодиод в кнопке погаснет, а на дисплее информационного центра водителя (DIC) появится сообще‐
ние Парктроник выкл .
Система отключается автоматиче‐ ски при достижении определенной
скорости.
Если в цикле зажигания один раз
нажать кнопку D, система облег‐
чения парковки спереди будет ав‐
томатически включаться всякий
раз при снижении скорости движе‐
ния автомобиля ниже определен‐
ного значения.Неисправности
В случае возникновения сбоя в ра‐
боте системы загорается r и на
дисплей информационного центра
водителя (DIC) выводится сообще‐
ние.
Если сбой в работе системы про‐
изошел в результате воздействия
факторов временного характера,
например обледенения датчиков,
загорается r или выводится ин‐
формационное сообщение на дис‐ плей информационного центра во‐
дителя (DIC).
Информационные сообщения
3 139.9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Особое внимание следует обра‐ щать на низко расположенные
препятствия, которые могут по‐
вредить нижнюю часть бам‐
пера.Внимание
Рабочие характеристики дат‐
чика могут ухудшаться при по‐
крывании датчика, например,
льдом или снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐ биль сильно загружен.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐ рожники, минифургоны, крупно‐
габаритные фургоны). Опоз‐
навание объектов в верхней
части таких автомобилей не
обеспечивается.

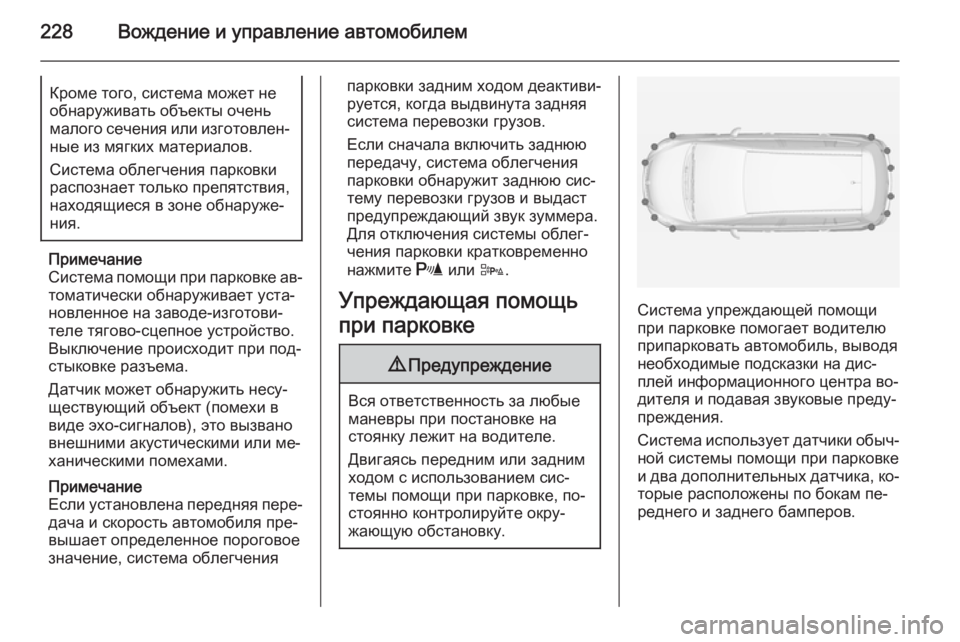

228Вождение и управление автомобилемКроме того, система может не
обнаруживать объекты очень
малого сечения или изготовлен‐ ные из мягких материалов.
Система облегчения парковки
распознает только препятствия,
находящиеся в зоне обнаруже‐
ния.
Примечание
Система помощи при парковке ав‐
томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или ме‐
ханическими помехами.
Примечание
Если установлена передняя пере‐ дача и скорость автомобиля пре‐
вышает определенное пороговое
значение, система облегчения
парковки задним ходом деактиви‐ руется, когда выдвинута задняя
система перевозки грузов.
Если сначала включить заднюю
передачу, система облегчения
парковки обнаружит заднюю сис‐
тему перевозки грузов и выдаст
предупреждающий звук зуммера.
Для отключения системы облег‐
чения парковки кратковременно
нажмите r или D.
Упреждающая помощь
при парковке9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием сис‐
темы помощи при парковке, по‐
стоянно контролируйте окру‐
жающую обстановку.
Система упреждающей помощи
при парковке помогает водителю
припарковать автомобиль, выводя
необходимые подсказки на дис‐
плей информационного центра во‐
дителя и подавая звуковые преду‐
преждения.
Система использует датчики обыч‐
ной системы помощи при парковке
и два дополнительных датчика, ко‐ торые расположены по бокам пе‐
реднего и заднего бамперов.

Вождение и управление автомобилем229

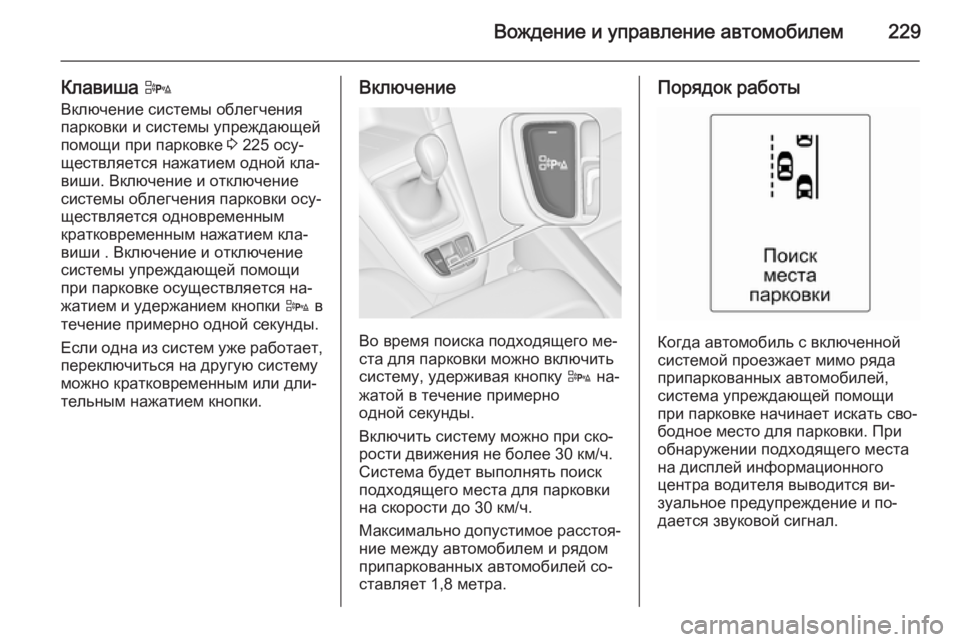

Клавиша D
Включение системы облегчения парковки и системы упреждающей
помощи при парковке 3 225 осу‐
ществляется нажатием одной кла‐
виши. Включение и отключение
системы облегчения парковки осу‐
ществляется одновременным
кратковременным нажатием кла‐
виши . Включение и отключение
системы упреждающей помощи
при парковке осуществляется на‐
жатием и удержанием кнопки D в
течение примерно одной секунды.
Если одна из систем уже работает,
переключиться на другую систему
можно кратковременным или дли‐
тельным нажатием кнопки.Включение
Во время поиска подходящего ме‐
ста для парковки можно включить
систему, удерживая кнопку D на‐
жатой в течение примерно
одной секунды.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между автомобилем и рядом
припаркованных автомобилей со‐ ставляет 1,8 метра.
Порядок работы
Когда автомобиль с включенной
системой проезжает мимо ряда
припаркованных автомобилей,
система упреждающей помощи
при парковке начинает искать сво‐
бодное место для парковки. При
обнаружении подходящего места
на дисплей информационного
центра водителя выводится ви‐
зуальное предупреждение и по‐
дается звуковой сигнал.

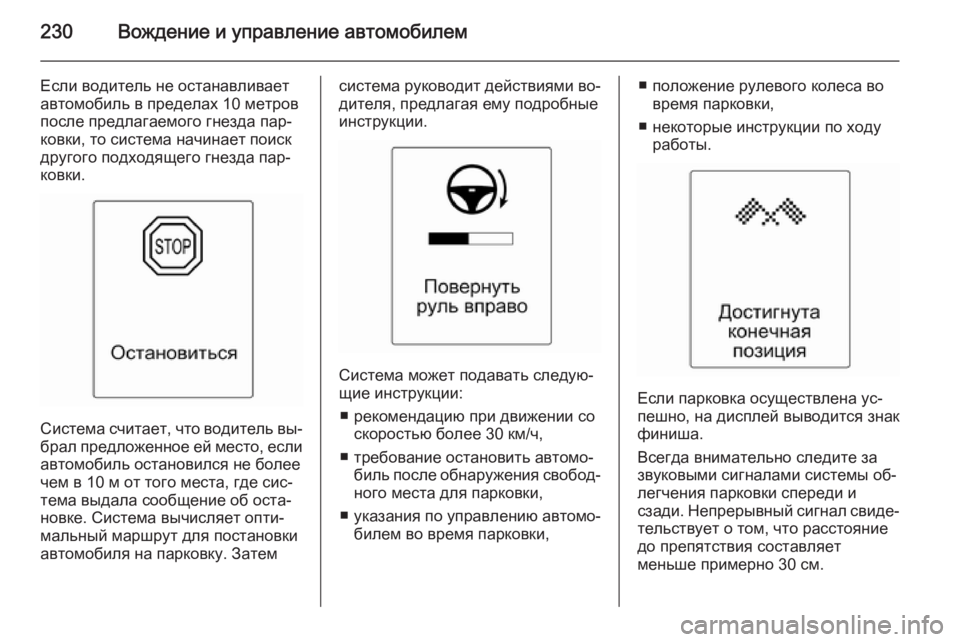

230Вождение и управление автомобилем
Если водитель не останавливает
автомобиль в пределах 10 метров
после предлагаемого гнезда пар‐
ковки, то система начинает поиск
другого подходящего гнезда пар‐
ковки.
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м от того места, где сис‐
тема выдала сообщение об оста‐
новке. Система вычисляет опти‐
мальный маршрут для постановки
автомобиля на парковку. Затем
система руководит действиями во‐
дителя, предлагая ему подробные
инструкции.
Система может подавать следую‐
щие инструкции:
■ рекомендацию при движении со скоростью более 30 км/ч,
■ требование остановить автомо‐ биль после обнаружения свобод‐
ного места для парковки,
■ указания по управлению автомо‐
билем во время парковки,
■ положение рулевого колеса во время парковки,
■ некоторые инструкции по ходу работы.
Если парковка осуществлена ус‐
пешно, на дисплей выводится знак
финиша.
Всегда внимательно следите за
звуковыми сигналами системы об‐ легчения парковки спереди и
сзади. Непрерывный сигнал свиде‐
тельствует о том, что расстояние
до препятствия составляет
меньше примерно 30 см.
