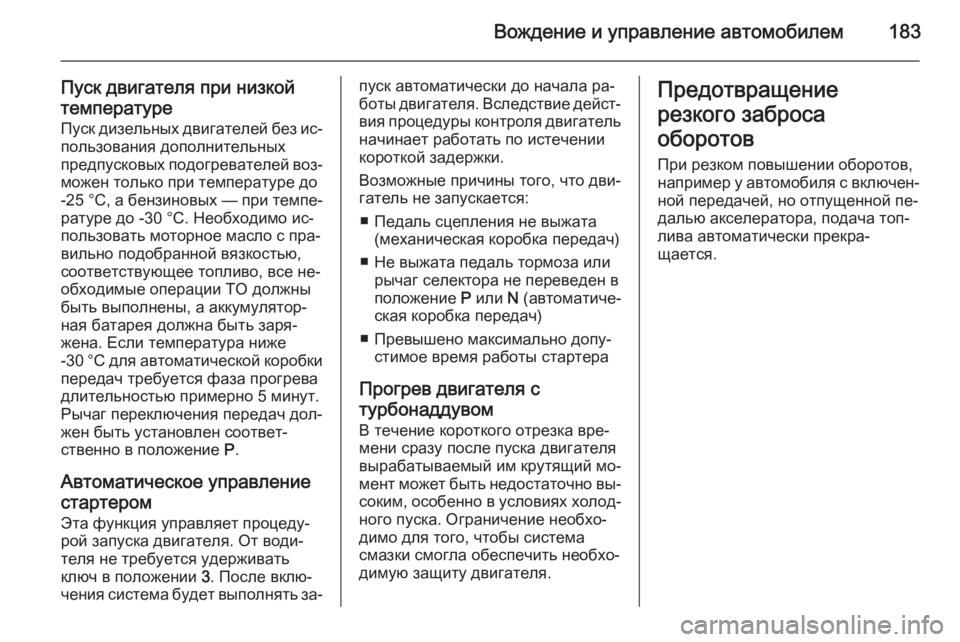

Вождение и управление автомобилем183
Пуск двигателя при низкой
температуре Пуск дизельных двигателей без ис‐ пользования дополнительных
предпусковых подогревателей воз‐
можен только при температуре до
-25 °C , а бензиновых — при темпе‐
ратуре до -30 °C. Необходимо ис‐
пользовать моторное масло с пра‐
вильно подобранной вязкостью,
соответствующее топливо, все не‐ обходимые операции ТО должны
быть выполнены, а аккумулятор‐
ная батарея должна быть заря‐
жена. Если температура ниже
-30 °C для автоматической коробки
передач требуется фаза прогрева
длительностью примерно 5 минут.
Рычаг переключения передач дол‐
жен быть установлен соответ‐
ственно в положение P.
Автоматическое управление
стартером Эта функция управляет процеду‐
рой запуска двигателя. От води‐
теля не требуется удерживать
ключ в положении 3. После вклю‐
чения система будет выполнять за‐пуск автоматически до начала ра‐
боты двигателя. Вследствие дейст‐ вия процедуры контроля двигатель
начинает работать по истечении
короткой задержки.
Возможные причины того, что дви‐
гатель не запускается:
■ Педаль сцепления не выжата (механическая коробка передач)
■ Не выжата педаль тормоза или рычаг селектора не переведен в
положение P или N (автоматиче‐
ская коробка передач)
■ Превышено максимально допу‐ стимое время работы стартера
Прогрев двигателя с
турбонаддувом
В течение короткого отрезка вре‐
мени сразу после пуска двигателя
вырабатываемый им крутящий мо‐
мент может быть недостаточно вы‐ соким, особенно в условиях холод‐
ного пуска. Ограничение необхо‐
димо для того, чтобы система
смазки смогла обеспечить необхо‐
димую защиту двигателя.Предотвращение
резкого заброса
оборотов
При резком повышении оборотов,
например у автомобиля с включен‐ ной передачей, но отпущенной пе‐
далью акселератора, подача топ‐
лива автоматически прекра‐
щается.

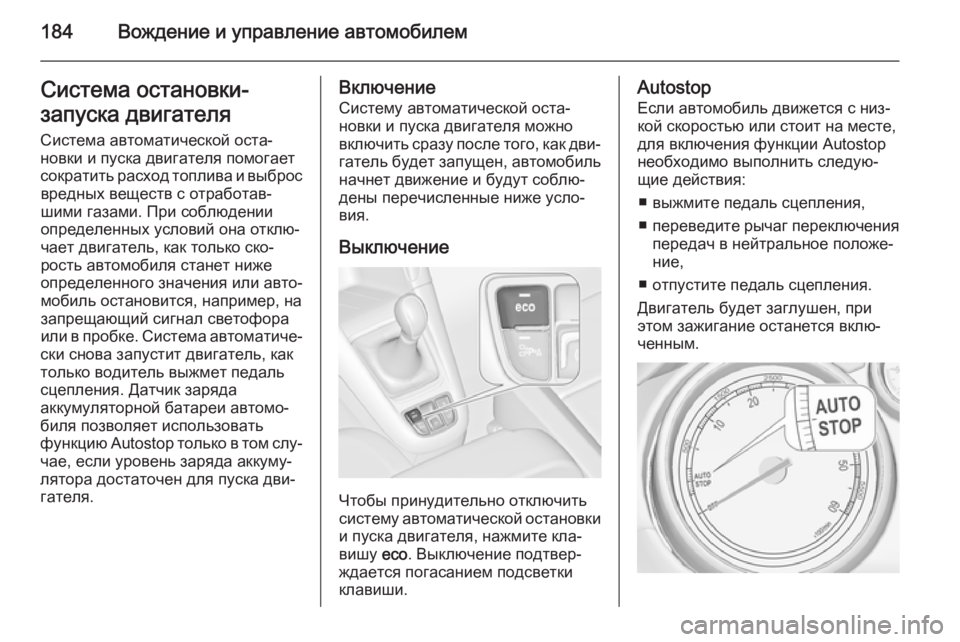

184Вождение и управление автомобилемСистема остановки-
запуска двигателя Система автоматической оста‐
новки и пуска двигателя помогает
сократить расход топлива и выброс вредных веществ с отработав‐
шими газами. При соблюдении
определенных условий она отклю‐
чает двигатель, как только ско‐
рость автомобиля станет ниже
определенного значения или авто‐
мобиль остановится, например, на
запрещающий сигнал светофора
или в пробке. Система автоматиче‐
ски снова запустит двигатель, как
только водитель выжмет педаль
сцепления. Датчик заряда
аккумуляторной батареи автомо‐
биля позволяет использовать
функцию Autostop только в том слу‐
чае, если уровень заряда аккуму‐
лятора достаточен для пуска дви‐
гателя.Включение
Систему автоматической оста‐
новки и пуска двигателя можно
включить сразу после того, как дви‐
гатель будет запущен, автомобиль начнет движение и будут соблю‐
дены перечисленные ниже усло‐
вия.
Выключение
Чтобы принудительно отключить
систему автоматической остановки
и пуска двигателя, нажмите кла‐
вишу eco. Выключение подтвер‐
ждается погасанием подсветки
клавиши.
Autostop
Если автомобиль движется с низ‐
кой скоростью или стоит на месте,
для включения функции Autostop
необходимо выполнить следую‐
щие действия:
■ выжмите педаль сцепления,
■ переведите рычаг переключения
передач в нейтральное положе‐
ние,
■ отпустите педаль сцепления.
Двигатель будет заглушен, при
этом зажигание останется вклю‐
ченным.

Вождение и управление автомобилем185
Если выбран режим Autostop,
стрелка тахометра должна указы‐
вать на AUTOSTOP .
В режиме Autostop система отопле‐
ния и тормозная система работают
в обычном режиме.Внимание
Функциональность усилителя рулевого управления в режиме
Autostop будет ограничена.
Условия включения режима
Autostop
Система автоматической оста‐
новки и пуска двигателя проверяет выполнение всех перечисленных
ниже условий.
■ Система автоматической оста‐ новки и пуска двигателя не от‐
ключена принудительно.
■ Капот закрыт.
■ Дверь водителя закрыта или при‐
стегнут ремень безопасности во‐
дителя.
■ Аккумуляторная батарея автомо‐
биля заряжена и находится в ис‐
правном состоянии.
■ Двигатель прогрет.
■ Температура охлаждающей жид‐
кости двигателя не является
слишком высокой.
■ Температура отработавших га‐ зов не является слишком высо‐
кой, например, после работы
двигателя в режиме высокой на‐
грузки.
■ Окружающая температура выше -5 °C.
■ Включение режима Autostop не запрещено системой климат-
контроля.
■ В камере вакуумного усилителя тормоза имеется достаточное
разрежение.
■ Не включен режим регенерации сажевого фильтра (на автомоби‐лях с дизельным двигателем).
■ Автомобиль с момента послед‐ ней автоматической остановки
двигался со скоростью не менее
скорости пешехода.Если какое-то из условий не выпол‐
няется, режим Autostop не вклю‐
чится.
Некоторые параметры работы сис‐ темы климат-контроля не предус‐
матривают возможность включе‐
ния режима Autostop. Более под‐
робные сведения приведены в раз‐
деле, посвященном системе
климат-контроля 3 172.
Режим Autostop может не вклю‐
чаться сразу после съезда со ско‐
ростного шоссе.
Обкатка нового автомобиля 3 181.
Защита от разрядки
аккумуляторной батареи
автомобиля
Для обеспечения надежного пере‐
запуска двигателя в системе авто‐
матической остановки и пуска дви‐
гателя реализовано несколько
функций защиты от разряда акку‐
муляторной батареи.

186Вождение и управление автомобилем
Меры снижения
энергопотребления
В режиме автоматической оста‐
новки двигателя ряд функций, та‐
ких как дополнительный электри‐
ческий обогреватель и подогрев
заднего стекла, отключаются или
переводятся в режим энергосбере‐ жения. Скорость вращения венти‐
лятора системы климат-контроля
снижается для экономии заряда.
Пуск двигателя водителем Чтобы снова запустить двигатель,
выжмите педаль сцепления.
После запуска двигателя стрелка
тахометра переместится в зону
оборотов холостого хода.
Если прежде чем выжать сцепле‐
ние водитель переместит рычаг пе‐
реключения передач из положения нейтральной передачи, индикатор
- включится или отобразится в ка‐
честве символа на дисплее инфор‐
мационного центра водителя.
Индикатор - 3 124.Автоматический пуск
двигателя в режиме Autostop
Чтобы система могла автоматиче‐
ски запустить двигатель, рычаг се‐
лектора должен находиться в по‐
ложении нейтральной передачи.
Если в режиме Autostop будет вы‐
полнено одно из следующих усло‐
вий, система автоматической оста‐ новки и пуска двигателя самостоя‐
тельно запустит двигатель.
■ Система автоматической оста‐ новки и пуска двигателя отклю‐
чена принудительно.
■ Открыта крышка капота.
■ Отстегнут ремень безопасности водителя и открыта дверь води‐
теля.
■ Температура двигателя слишком
низкая.
■ Уровень заряда аккумуляторной батареи автомобиля ниже опре‐
деленного порога.
■ В камере вакуумного усилителя тормоза отсутствует достаточ‐
ное разрежение.■ Автомобиль движется со скоро‐ стью не меньше скорости пеше‐
хода.
■ Включение двигателя запро‐ шено системой климат-контроля.
■ Кондиционер воздух включен вручную.
Если крышка капота не закрыта
полностью, на экране информа‐
ционного центра водителя по‐
явится предупредительное сооб‐
щение.
Если к розетке подключено внеш‐
нее устройство, например, порта‐
тивный проигрыватель компакт-
дисков, в момент перезапуска дви‐
гателя может наблюдаться кратко‐
временный провал напряжения.
Стоянка ■ Не оставляйте автомобиль сто‐ ять на поверхности, способной
легко воспламениться. В этом
случае причиной загорания по‐
верхности может стать высокая
температура системы выпуска
отработавших газов автомобиля.

Вождение и управление автомобилем187
■ Всегда включайте стояночныйтормоз. Затянуть ручной стоя‐
ночный тормоз, не нажимая
кнопку его освобождения. На спу‐ сках или подъемах затягивайте
ручной тормоз как можно силь‐
нее. Чтобы уменьшить усилие
включения стояночного тормоза,
одновременно выжмите педаль
тормоза.
Для включения электрического
стояночного тормоза потяните
выключатель m в течение при‐
мерно одной секунды. Индикатор m должен загореться.
■ Выключение двигателя и зажига‐
ния. Покачайте рулевое колесо,
пока не почувствуете, что срабо‐ тал замок.
■ Если автомобиль стоит на ров‐ ной поверхности или подъеме,
перед тем, как выключить зажи‐
гание, включите первую пере‐
дачу или переведите рычаг се‐
лектора в положение P. Остано‐
вившись на подъеме, поверните
передние колеса в сторону от
бордюрного камня.Остановившись на спуске, перед
выключением зажигания вклю‐
чите заднюю передачу или пере‐
ведите рычаг селектора в поло‐
жение P. Поверните передние ко‐
леса к бордюрному камню.
■ Заприте автомобиль и включите противоугонную сигнализацию.
Примечание
При аварии со срабатыванием на‐
дувной подушки безопасности
двигатель заглушается автомати‐
чески, если автомобиль остана‐
вливается в течение определен‐
ного времени.Отработавшие газы
Выхлопные газы9 Опасность
Отработавшие газы двигателя
содержат ядовитый угарный
газ, не имеющий цвета и запаха и способный, если его вдохнуть,
привести к смертельному ис‐
ходу.
При попадании отработавших газов в салон автомобиля от‐
кройте окна. Устраните причину
неисправности на станции тех‐
обслуживания.
Движение с открытым багаж‐
ным отделением не рекомен‐ дуется, поскольку при этом в са‐
лон автомобиля могут попасть
отработавшие газы.

188Вождение и управление автомобилемСажевый фильтр
дизельного двигателя Система сажевого фильтра в ди‐
зельном двигателе обеспечивает
фильтрацию вредных частиц сажи
в отработавших газах двигателя. В системе имеется функция само‐
очищения, которая инициируется
автоматически во время движения
без всякого уведомления. Фильтр
очищается периодически путем
сжигания частиц сажи при высокой
температуре. Этот процесс авто‐
матически выполняется при опре‐
деленных условиях движения и мо‐ жет занимать до 25 минут. Обычно
на это требуется от 7 до 12 минут.
При этом функция Autostop будет
недоступна, также возможен повы‐
шенный расход топлива. Запах и
дым являются нормальным след‐
ствием процесса самоочистки.
При определенных режимах дви‐
жения, например, при езде на ко‐
роткие расстояния, система авто‐
матически очищаться не может.
Если требуется очистка фильтра, а предыдущие условия движения не
позволяли включить автоматиче‐
скую очистку, загорится контроль‐ ный индикатор % необходимости
очистки фильтра. При этом на эк‐
ране информационного центра во‐
дителя появляется сообщение
Сажевый фильтр засорен, не
глушите двигатель или предупреж‐
дающий код 55.
Индикатор % загорится, когда бу‐
дет заполнен сажевый фильтр ди‐ зельного двигателя. Незамедли‐
тельно следует начать процесс очистки.
Индикатор % начнет мигать, когда
сажевый фильтр дизельного дви‐
гателя достигнет максимального
заполнения. Во избежание повреж‐
дения двигателя следует незамед‐
лительно начать процесс очистки.
Процедура очистки Чтобы инициировать процедуру
очистки, следует продолжать дви‐ жение, поддерживая частоту вра‐
щения коленчатого вала двигателя
выше 2000 оборотов/минуту. При
необходимости, переключитесь на
понижающую передачу. При этом
начнется процедура очистки
фильтра твердых частиц.
Если дополнительно загорается
индикатор g, очистка невоз‐
можна, следует обратиться за по‐
мощью в мастерскую.

Вождение и управление автомобилем189Внимание
Если процесс очистки преры‐вается, создается опасность
серьезного выхода двигателя из строя.
На высоких оборотах и нагрузках
двигателя время очистки умень‐ шается.
Индикатор % определит момент
окончания самоочистки.
Каталитический
нейтрализатор Каталитический нейтрализатор
уменьшает содержание вредных
веществ в отработавших газах.
Внимание
Заправка топливом, марка кото‐ рого не соответствует приве‐
денному на страницах 3 241,
3 317, может стать причиной
повреждения катализатора или
других компонентов Вашего ав‐
томобиля.
Несгоревший бензин может пе‐
регреть и повредить каталити‐
ческий нейтрализатор. Поэтому
избегайте чрезмерно длитель‐
ных запусков двигателя, не до‐
пускайте попадания в топлив‐
ный бак влаги и не заводите
двигатель с толчка или букси‐
ровкой.
При пропусках зажигания, неста‐ бильной работе двигателя, сниже‐
нии мощности двигателя или дру‐
гих проблемах, как можно скорее
обратитесь для устранения де‐
фекта на станцию техобслужива‐ ния. В случае аварии, на короткоевремя можно продолжить движе‐
ние, при этом частота вращения двигателя и скорость автомобиля
не должны быть высокими.
AdBlue
Общая информация
Технология выборочной каталити‐
ческий нейтрализации
(BlueInjection) позволяет суще‐
ственно снизить содержание окси‐
дов азота в выхлопных газах. Это
достигается благодаря впрыску
специальной жидкости (DEF) в вы‐
хлопную систему.
Применяется DEF марки
AdBlue Ⓡ 1)
. Это нетоксичная, него‐
рючая, не имеющая запаха жид‐
кость, состоящая из 32 % моче‐
вины и 68 % воды.9 Предупреждение
Избегайте попадания AdBlue в
глаза и на кожу.
При попадании в глаза или на
кожу промойте водой.
1) Зарегистрированный товарный знак Verband der Automobilindustrie e.V. (VDA)

190Вождение и управление автомобилемВнимание
Избегайте попадания AdBlue на
лакокрасочные покрытия.
При попадании промойте водой.
AdBlue замерзает при температуре
примерно -11 °C. Автомобиль ос‐
нащен устройством предваритель‐
ного нагрева AdBlue, обеспечиваю‐
щим нейтрализацию выбросов при
низких температурах. Устройство
предварительного нагрева AdBlue
работает автоматически.
Предупреждение о снижении
уровня Расход AdBlue составляет при‐мерно 0,7 литра на 1000 км и зави‐
сит от характера вождения.
Если уровень AdBlue падает ниже
определенного значения, вы‐
дается предупреждение о низком
уровне Мочевина диапазон: , и в
информационном центре водителя
(DIC) отображается 2400 км.
Необходимо поскорее добавить не менее 5 литров раствора AdBlue.
Ограничения на движение не на‐
кладываются.
Если не долить AdBlue и проехать
еще некоторое определенное рас‐
стояние, в информационном
центре водителя будут появляться
следующие предупреждения в за‐
висимости от уровня AdBlue. Эти
предупреждения сопровождаются
ограничениями, начиная с ограни‐
чения максимальной скорости до
полной блокировки перезапуска
двигателя. Эти ограничения об‐ условлены законодательством.
Прежде чем будет введено ограни‐ чение максимальной скорости при
следующем перезапуске двига‐
теля, в информационном центре водителя попеременно выводятся
предупреждающие сообщения
