Φροντίδα οχήματος263
3. Αφαιρέστε το λαμπτήρα από τοντουί, τραβώντας.
4. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί.
5. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
6. Τοποθετήστε το κάλυμμα.

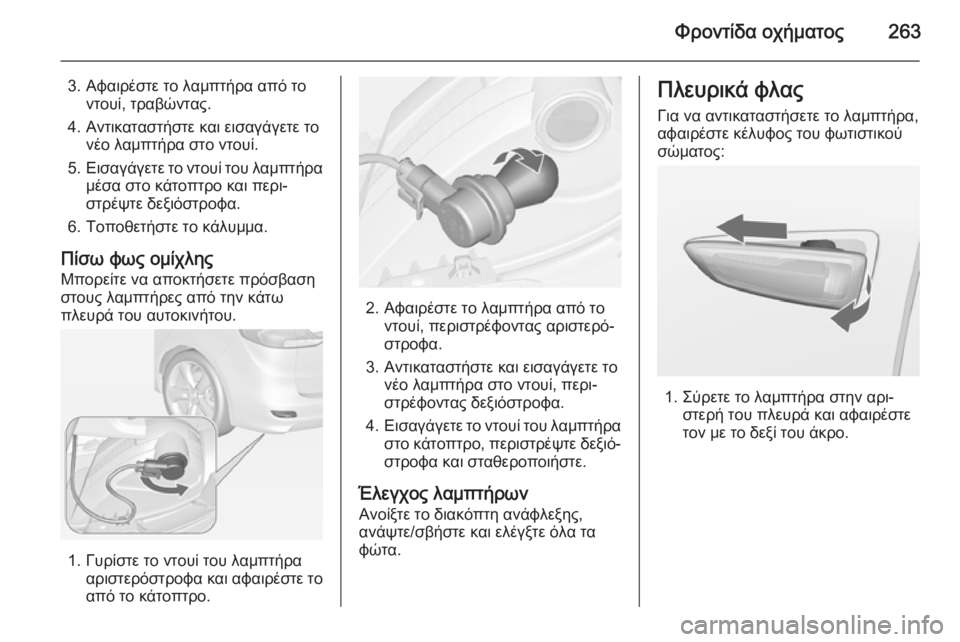

Πίσω φως ομίχλης
Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά του αυτοκινήτου.
1. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το κάτοπτρο.
2. Αφαιρέστε το λαμπτήρα από το ντουί, περιστρέφοντας αριστερό‐
στροφα.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
4. Εισαγάγετε το ντουί του λαμπτήρα
στο κάτοπτρο, περιστρέψτε δεξιό‐ στροφα και σταθεροποιήστε.
Έλεγχος λαμπτήρων
Ανοίξτε το διακόπτη ανάφλεξης,
ανάψτε/σβήστε και ελέγξτε όλα τα
φώτα.
Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αρι‐ στερή του πλευρά και αφαιρέστε
τον με το δεξί του άκρο.

264Φροντίδα οχήματος
2. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά και αφαιρέστε το
από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λα‐
μπτήρα, σύρετε τον αριστερά και
εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας
κυκλοφορίας1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε τοπρος το πλάι και απελευθερώστε
την ασφάλεια. Αφαιρέστε το κά‐
λυμμα.
2. Αφαιρέστε το λαμπτήρα από το ντουί, τραβώντας.
3. Αντικαταστήστε το λαμπτήρα και εισαγάγετέ τον στο ντουί.
4. Ωθήστε το κάλυμμα στο περί‐ βλημα.

Φροντίδα οχήματος265Πλαφονιέρες
Πλαφονιέρα, φώτα ανάγνωσης Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φως χώρου αποσκευών Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φωτισμός ταμπλό Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.Ηλεκτρικό σύστημα
Ασφάλειες Τα χαρακτηριστικά της καινούργιαςασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
■ στην μπροστινή αριστερή πλευρά του χώρου του κινητήρα,
■ στα αριστεροτίμονα οχήματα, στο εσωτερικό πίσω από το χώρο απο‐σκευών ή, στα δεξιοτίμονα οχή‐ματα, πίσω από το ντουλαπάκι του
συνοδηγού,
■ πίσω από ένα κάλυμμα, στην αρι‐ στερή πλευρά του χώρου απο‐σκευών.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Υπάρχουν διαφορετικά είδη ασφα‐
λειών στο όχημα.

266Φροντίδα οχήματος
Ανάλογα με τον τύπο της ασφάλειας,
μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα.
Μην τοποθετήσετε την καινούργια
ασφάλεια εάν πρώτα δεν αποκατα‐
σταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.

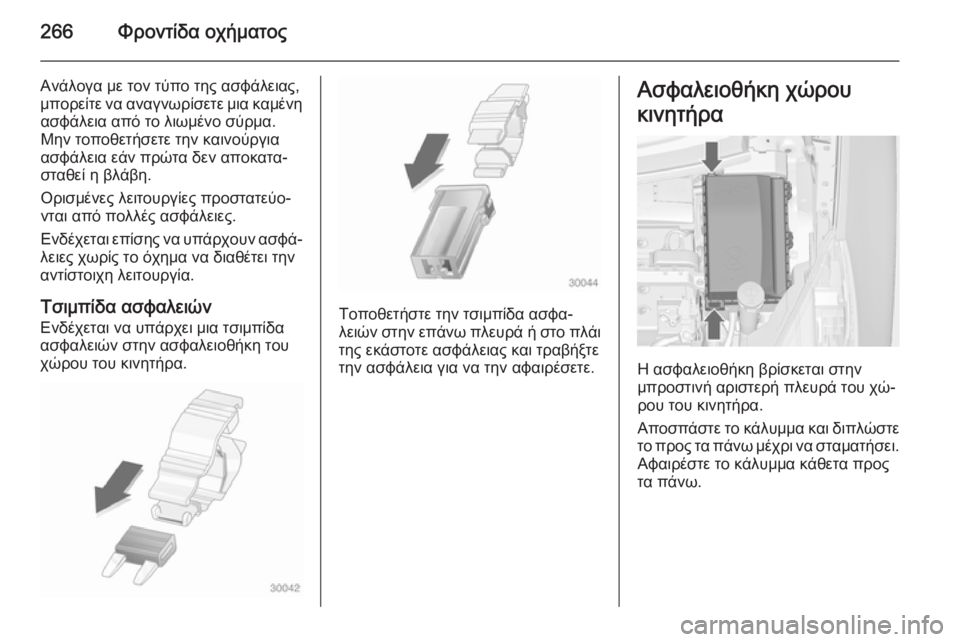

Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του χώ‐
ρου του κινητήρα.
Αποσπάστε το κάλυμμα και διπλώστε
το προς τα πάνω μέχρι να σταματήσει.
Αφαιρέστε το κάλυμμα κάθετα προς
τα πάνω.

Φροντίδα οχήματος267

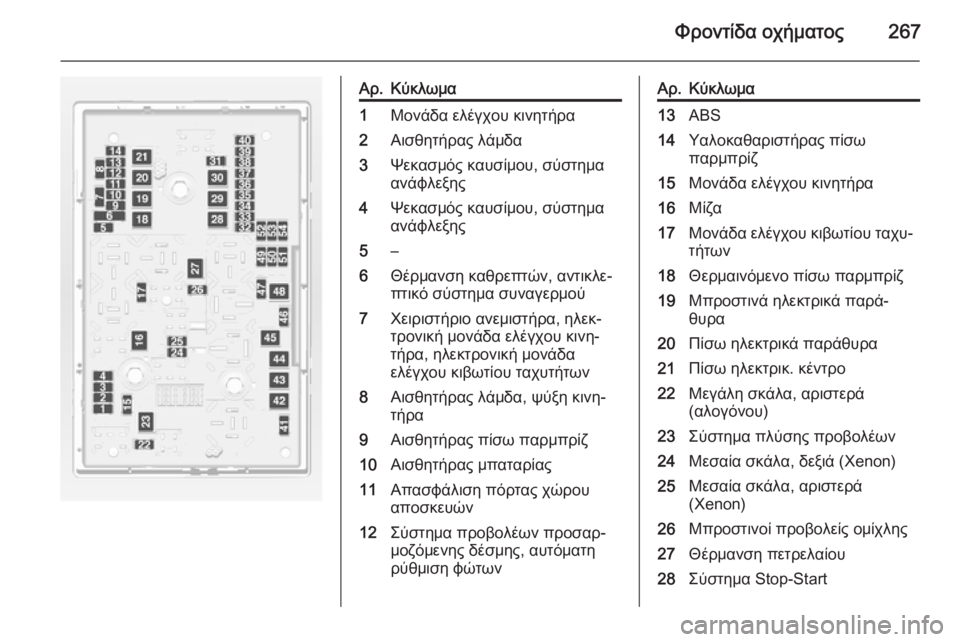

Αρ.Κύκλωμα1Μονάδα ελέγχου κινητήρα2Αισθητήρας λάμδα3Ψεκασμός καυσίμου, σύστημα
ανάφλεξης4Ψεκασμός καυσίμου, σύστημα
ανάφλεξης5–6Θέρμανση καθρεπτών, αντικλε‐
πτικό σύστημα συναγερμού7Χειριστήριο ανεμιστήρα, ηλεκ‐
τρονική μονάδα ελέγχου κινη‐
τήρα, ηλεκτρονική μονάδα
ελέγχου κιβωτίου ταχυτήτων8Αισθητήρας λάμδα, ψύξη κινη‐
τήρα9Αισθητήρας πίσω παρμπρίζ10Αισθητήρας μπαταρίας11Απασφάλιση πόρτας χώρου
αποσκευών12Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, αυτόματη
ρύθμιση φώτωνΑρ.Κύκλωμα13ABS14Υαλοκαθαριστήρας πίσω
παρμπρίζ15Μονάδα ελέγχου κινητήρα16Μίζα17Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων18Θερμαινόμενο πίσω παρμπρίζ19Μπροστινά ηλεκτρικά παρά‐
θυρα20Πίσω ηλεκτρικά παράθυρα21Πίσω ηλεκτρικ. κέντρο22Μεγάλη σκάλα, αριστερά
(αλογόνου)23Σύστημα πλύσης προβολέων24Μεσαία σκάλα, δεξιά (Xenon)25Μεσαία σκάλα, αριστερά
(Xenon)26Μπροστινοί προβολείς ομίχλης27Θέρμανση πετρελαίου28Σύστημα Stop-Start

268Φροντίδα οχήματος
Αρ.Κύκλωμα29Ηλεκτρικό χειρόφρενο30ABS31Adaptive Cruise Control32Αερόσακος33Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, αυτόματη
ρύθμιση φώτων34Ανακυκλοφορία καυσαερίων35Εξωτερικός καθρέπτης, αισθη‐
τήρας βροχής36Σύστημα κλιματισμού37Ηλεκτρομαγνητική βαλβίδα
εξαέρωσης κάνιστρου εκπο‐
μπών αναθυμιάσεων38Αντλία κενού39Κεντρική ηλεκτρονική μονάδα
ελέγχου40Σύστημα πλύσης παρμπρίζ,
σύστημα πλύσης πίσω
παρμπρίζ41Μεγάλη σκάλα, δεξιά
(αλογόνου)Αρ.Κύκλωμα42Ανεμιστήρας ψυγείου43Υαλοκαθαριστήρες παρμπρίζ44Υαλοκαθαριστήρες παρμπρίζ45Ανεμιστήρας ψυγείου46–47Κόρνα48Ανεμιστήρας ψυγείου49Αντλία καυσίμου50Ρύθμιση ύψους δέσμης προβο‐
λέων, σύστημα προβολέων
προσαρμοζόμενης δέσμης51Ανεμοθώρακας52Ανεξάρτητος θερμαντήρας,
πετρελαιοκινητήρας53Ηλεκτρονική μονάδα ελέγχου
κιβωτίου ταχυτήτων, ηλεκτρο‐
νική μονάδα ελέγχου κινητήρα54Αντλία κενού, πίνακας οργάνων,
θέρμανση-εξαερισμός, σύστημα
κλιματισμούΌταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, ενδέχεται να προ‐
κληθεί βλάβη.
Ασφαλειοθήκη ταμπλό
Στα αριστεροτίμονα οχήματα, η ασφα‐
λειοθήκη βρίσκεται πίσω από τον
αποθηκευτικό χώρο στο ταμπλό.

Φροντίδα οχήματος269
Ανοίξτε τον αποθηκευτικό χώρο και
σπρώξτε προς τα αριστερά για να
απασφαλίσει. Αναδιπλώστε το κά‐
λυμμα του αποθηκευτικού χώρου
προς τα κάτω και αφαιρέστε το.
Στα οχήματα που έχουν το τιμόνι δε‐
ξιά, η ασφαλειοθήκη βρίσκεται πίσω
από ένα κάλυμμα, στο ντουλαπάκι
του συνοδηγού. Ανοίξτε το ντουλα‐
πάκι του συνοδηγού και στη συνέχεια ανοίξτε το κάλυμμα και αναδιπλώστε
το προς τα κάτω.
Αρ.Κύκλωμα1Cruise control, περιοριστής
ταχύτητας, adaptive cruise
control, χειριστήρια στο τιμόνι2Εξωτερικά φώτα, ηλεκτρονική
μονάδα ελέγχου αμαξώματος3Εξωτερικά φώτα, ηλεκτρονική
μονάδα ελέγχου αμαξώματος4Σύστημα Infotainment5Σύστημα Ιnfotainment, πίνακας
οργάνων6Πρίζα ρεύματος, αναπτήραςΑρ.Κύκλωμα7Πρίζα ρεύματος8Μεσαία σκάλα αριστερά, ηλεκ‐ τρονική μονάδα ελέγχου αμαξώ‐ ματος9Μεσαία σκάλα δεξιά, ηλεκτρο‐
νική μονάδα ελέγχου αμαξώ‐
ματος, ηλεκτρονική μονάδα
αερόσακου10Κλειδαριές θυρών, ηλεκτρονική
μονάδα ελέγχου αμαξώματος11Εσωτερικός ανεμιστήρας12–13–14Διαγνωστική φίσα15Αερόσακος16Πρίζα ρεύματος17Σύστημα κλιματισμού18Logistics19Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)

270Φροντίδα οχήματος
Αρ.Κύκλωμα20Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)21Πίνακας οργάνων, αντικλεπτικό
σύστημα συναγερμού22Αισθητήρας ανάφλεξης23Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)24Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)25–26–
Ασφαλειοθήκη χώρου
αποσκευών
Η ασφαλειοθήκη βρίσκεται στην αρι‐
στερή πλευρά του χώρου των απο‐ σκευών, πίσω από ένα κάλυμμα.
Αφαιρέστε το κάλυμμα.
Εάν υπάρχει κιτ επισκευής ελαστικού
στον εξοπλισμό, αφαιρέστε ολόκληρο το κουτί.
Αντιστοιχίσεις ασφαλειών
