Φροντίδα οχήματος255
Προειδοποιητική ετικέτα
Σημασία των συμβόλων:■ Απαγορεύονται οι σπινθήρες, οι ακάλυπτες φλόγες και το κάπνισμα.
■ Καλύπτετε πάντοτε τα μάτια σας. Τυχόν εκρηκτικά αέρια μπορεί να
προκαλέσουν τύφλωση ή τραυμα‐
τισμό.
■ Φυλάσσετε την μπαταρία του οχή‐ ματος μακριά από παιδιά.
■ Η μπαταρία του οχήματος περιέχει θειικό οξύ το οποίο μπορεί να προ‐
καλέσει τύφλωση ή σοβαρό τραυ‐
ματισμό από εγκαύματα.
■ Ανατρέξτε στο Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας για περισ‐
σότερες πληροφορίες.
■ Ενδέχεται να υπάρχουν εκρηκτικά αέρια στην περιοχή της μπαταρίας
του οχήματος.
Εξαέρωση του συστήματος
τροφοδοσίας πετρελαίου Εάν το ρεζερβουάρ έχει αδειάσει,
πρέπει να εξαερώσετε το σύστημα
τροφοδοσίας πετρελαίου. Ανοίξτε το
διακόπτη ανάφλεξης τρεις φορές επί
15 δευτερόλεπτα κάθε φορά. Στη συ‐
νέχεια, γυρίστε τη μίζα όχι περισσό‐
τερο από 40 δευτερόλεπτα. Επανα‐
λάβετε αυτή τη διαδικασία μετά από
5 δευτερόλεπτα τουλάχιστον. Εάν ο
κινητήρας δεν τεθεί σε λειτουργία,
απευθυνθείτε σε ένα συνεργείο.Αντικατάσταση μάκτρου
υαλοκαθαριστήρα
Ανασηκώστε το βραχίονα του υαλο‐
καθαριστήρα μέχρι να παραμείνει
στην όρθια θέση, πατήστε το κουμπί
για να απασφαλίσει το μάκτρο του υα‐
λοκαθαριστήρα και αφαιρέστε το.
Προσαρμόστε το μάκτρο του υαλοκα‐
θαριστήρα ελαφρά υπό γωνία στο
βραχίονα του υαλοκαθαριστήρα και
πιέστε το μέχρι να ασφαλίσει.
Χαμηλώστε προσεκτικά το βραχίονα
υαλοκαθαριστήρα.

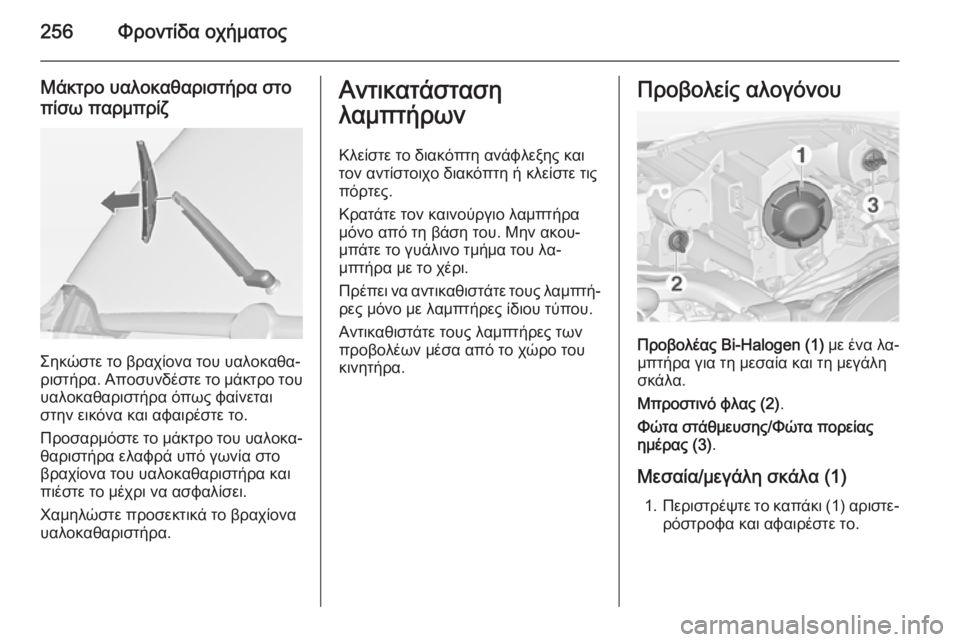

256Φροντίδα οχήματος
Μάκτρο υαλοκαθαριστήρα στο
πίσω παρμπρίζ
Σηκώστε το βραχίονα του υαλοκαθα‐
ριστήρα. Αποσυνδέστε το μάκτρο του υαλοκαθαριστήρα όπως φαίνεται
στην εικόνα και αφαιρέστε το.
Προσαρμόστε το μάκτρο του υαλοκα‐
θαριστήρα ελαφρά υπό γωνία στο
βραχίονα του υαλοκαθαριστήρα και
πιέστε το μέχρι να ασφαλίσει.
Χαμηλώστε προσεκτικά το βραχίονα
υαλοκαθαριστήρα.
Αντικατάσταση
λαμπτήρων
Κλείστε το διακόπτη ανάφλεξης και
τον αντίστοιχο διακόπτη ή κλείστε τις
πόρτες.
Κρατάτε τον καινούργιο λαμπτήρα
μόνο από τη βάση του. Μην ακου‐
μπάτε το γυάλινο τμήμα του λα‐
μπτήρα με το χέρι.
Πρέπει να αντικαθιστάτε τους λαμπτή‐ ρες μόνο με λαμπτήρες ίδιου τύπου.
Αντικαθιστάτε τους λαμπτήρες των
προβολέων μέσα από το χώρο του
κινητήρα.Προβολείς αλογόνου
Προβολέας Bi-Halogen (1) με ένα λα‐
μπτήρα για τη μεσαία και τη μεγάλη
σκάλα.
Μπροστινό φλας (2) .
Φώτα στάθμευσης/Φώτα πορείας
ημέρας (3) .
Μεσαία/μεγάλη σκάλα (1) 1. Περιστρέψτε το καπάκι (1) αριστε‐
ρόστροφα και αφαιρέστε το.

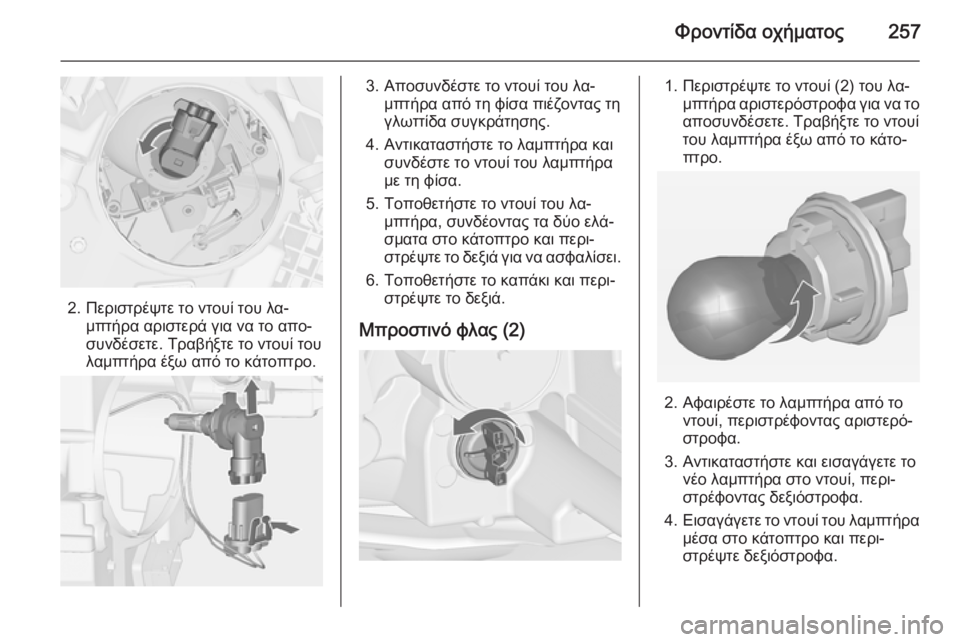

Φροντίδα οχήματος257
2. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά για να το απο‐
συνδέσετε. Τραβήξτε το ντουί του
λαμπτήρα έξω από το κάτοπτρο.
3. Αποσυνδέστε το ντουί του λα‐ μπτήρα από τη φίσα πιέζοντας τηγλωττίδα συγκράτησης.
4. Αντικαταστήστε το λαμπτήρα και συνδέστε το ντουί του λαμπτήρα
με τη φίσα.
5. Τοποθετήστε το ντουί του λα‐ μπτήρα, συνδέοντας τα δύο ελά‐
σματα στο κάτοπτρο και περι‐
στρέψτε το δεξιά για να ασφαλίσει.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.
Μπροστινό φλας (2)1. Περιστρέψτε το ντουί (2) του λα‐ μπτήρα αριστερόστροφα για να το
αποσυνδέσετε. Τραβήξτε το ντουί
του λαμπτήρα έξω από το κάτο‐
πτρο.
2. Αφαιρέστε το λαμπτήρα από το ντουί, περιστρέφοντας αριστερό‐
στροφα.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
4. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.

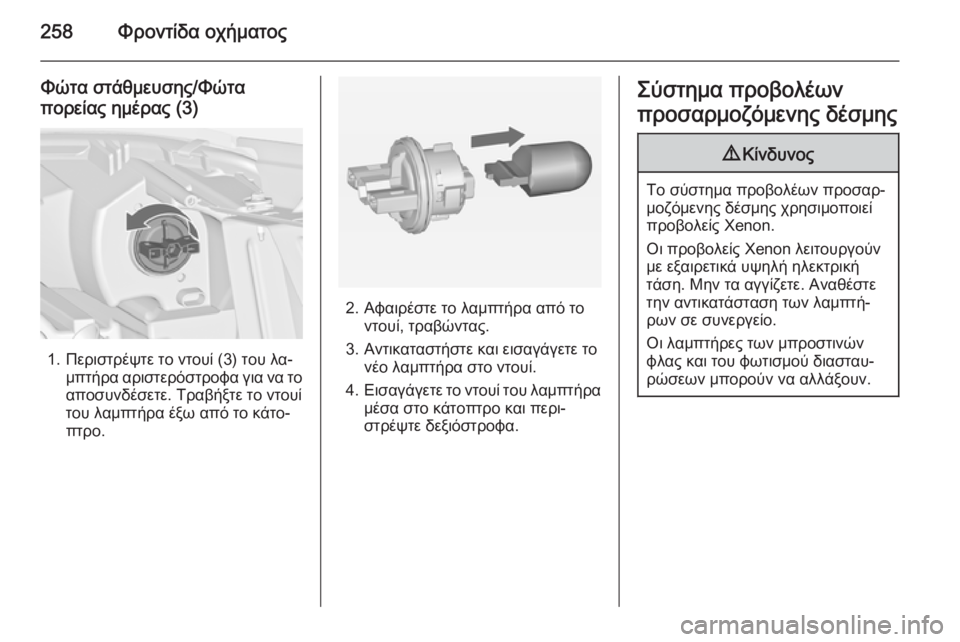

258Φροντίδα οχήματος
Φώτα στάθμευσης/Φώτα
πορείας ημέρας (3)
1. Περιστρέψτε το ντουί (3) του λα‐ μπτήρα αριστερόστροφα για να το
αποσυνδέσετε. Τραβήξτε το ντουί
του λαμπτήρα έξω από το κάτο‐
πτρο.
2. Αφαιρέστε το λαμπτήρα από το ντουί, τραβώντας.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί.
4. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
Σύστημα προβολέων
προσαρμοζόμενης δέσμης9 Κίνδυνος
Το σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης χρησιμοποιεί
προβολείς Xenon.
Οι προβολείς Xenon λειτουργούν με εξαιρετικά υψηλή ηλεκτρική
τάση. Μην τα αγγίζετε. Αναθέστε
την αντικατάσταση των λαμπτή‐
ρων σε συνεργείο.
Οι λαμπτήρες των μπροστινών
φλας και του φωτισμού διασταυ‐
ρώσεων μπορούν να αλλάξουν.

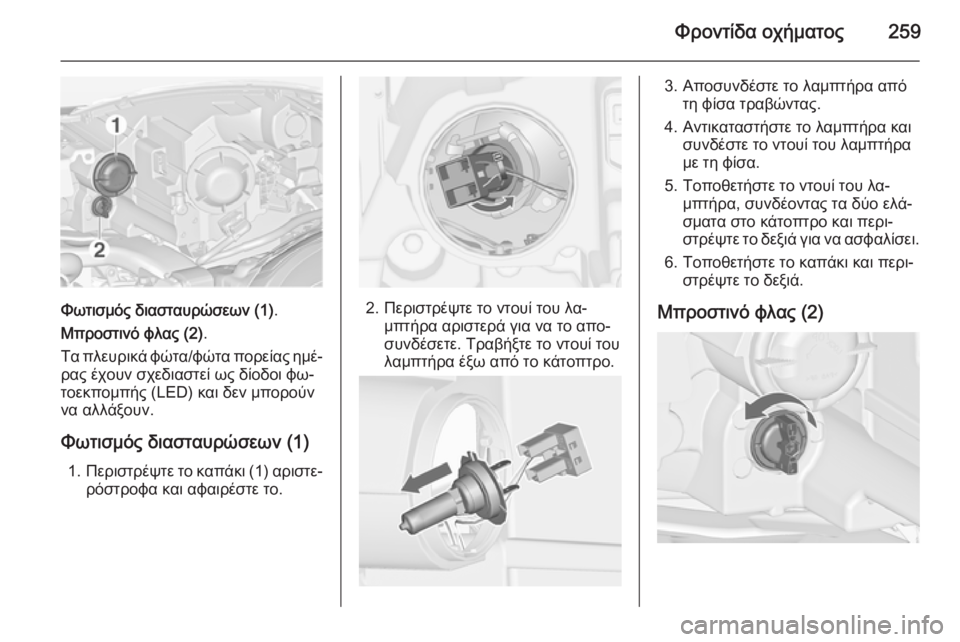

Φροντίδα οχήματος259
Φωτισμός διασταυρώσεων (1).
Μπροστινό φλας (2) .
Τα πλευρικά φώτα/φώτα πορείας ημέ‐
ρας έχουν σχεδιαστεί ως δίοδοι φω‐
τοεκπομπής (LED) και δεν μπορούν
να αλλάξουν.
Φωτισμός διασταυρώσεων (1) 1. Περιστρέψτε το καπάκι (1) αριστε‐
ρόστροφα και αφαιρέστε το.2. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά για να το απο‐
συνδέσετε. Τραβήξτε το ντουί του
λαμπτήρα έξω από το κάτοπτρο.
3. Αποσυνδέστε το λαμπτήρα από τη φίσα τραβώντας.
4. Αντικαταστήστε το λαμπτήρα και συνδέστε το ντουί του λαμπτήρα
με τη φίσα.
5. Τοποθετήστε το ντουί του λα‐ μπτήρα, συνδέοντας τα δύο ελά‐
σματα στο κάτοπτρο και περι‐
στρέψτε το δεξιά για να ασφαλίσει.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.
Μπροστινό φλας (2)

260Φροντίδα οχήματος
1. Περιστρέψτε το ντουί (2) του λα‐μπτήρα αριστερόστροφα για να το
αποσυνδέσετε. Τραβήξτε το ντουί
του λαμπτήρα έξω από το κάτο‐
πτρο.
2. Αφαιρέστε το λαμπτήρα από το ντουί, περιστρέφοντας αριστερό‐
στροφα.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
4. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
Προβολείς ομίχλης
Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά του αυτοκινήτου.
1. Αφαιρέστε τις εξωτερικές βίδες του
καλύμματος, που επισημαίνονται
με τα βέλη.
2. Αποσυνδέστε το κάλυμμα.
Γυρίστε το ντουί του λαμπτήρα
αριστερόστροφα και αφαιρέστε το από το κάτοπτρο.

Φροντίδα οχήματος261
3. Αποσυνδέστε το ντουί του λα‐μπτήρα από τη φίσα πιέζοντας τη
γλωττίδα συγκράτησης.
4. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα με το λα‐
μπτήρα και προσαρτήστε τη φίσα.
5. Εισαγάγετε το ντουί του λαμπτήρα
στο κάτοπτρο, περιστρέψτε δεξιό‐
στροφα και σταθεροποιήστε.
6. Στερεώστε το κάλυμμα με τις βί‐ δες.
Πίσω φώτα
1. Αποσπάστε το κάλυμμα της βίδας.
2.Αφαιρέστε τις βίδες που επισημαί‐
νονται με τα βέλη.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από τους πείρους συ‐γκράτησης και αφαιρέστε το.
4. Αποσπάστε τη φίσα από το φωτι‐ στικό σώμα.
5. Αφαιρέστε και αντικαταστήστε το λαμπτήρα, περιστρέφοντας το
ντουί του λαμπτήρα.
Φλας ( 1)
Πίσω φώτα ( 2)
Φως φρένων ( 3)

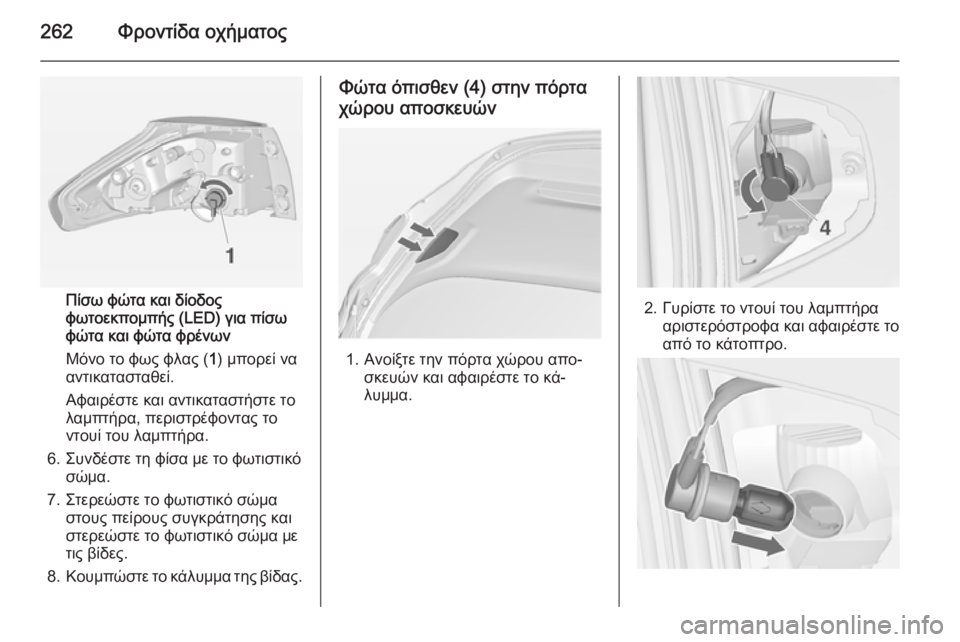

262Φροντίδα οχήματος
Πίσω φώτα και δίοδος
φωτοεκπομπής (LED) για πίσω
φώτα και φώτα φρένων
Μόνο το φως φλας ( 1) μπορεί να
αντικατασταθεί.
Αφαιρέστε και αντικαταστήστε το λαμπτήρα, περιστρέφοντας το
ντουί του λαμπτήρα.
6. Συνδέστε τη φίσα με το φωτιστικό σώμα.
7. Στερεώστε το φωτιστικό σώμα στους πείρους συγκράτησης και
στερεώστε το φωτιστικό σώμα με
τις βίδες.
8. Κουμπώστε το κάλυμμα της βίδας.
Φώτα όπισθεν (4) στην πόρτα
χώρου αποσκευών
1. Ανοίξτε την πόρτα χώρου απο‐ σκευών και αφαιρέστε το κά‐
λυμμα.
2. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το κάτοπτρο.
