2014.5 OPEL ZAFIRA C Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Αποθήκευση79
Έκπτυξη υποδοχών ζαντών
Εκπτύξτε και τις δύο υποδοχές ζα‐
ντών.
Συναρμολόγηση της βάσης
ποδηλάτων
Ανυψώστε τη βάση στο πίσω μέρος
(1) και τραβήξτε την προς τα πίσω.
Αναδιπλώστε τη βάση (2) προς τα
πάνω.
Πιέστε τη βάση (1) προς τα κάτω και
περιστρέψτε τη λαβή (2) προς τα
πίσω ώστε να ασφαλίσει.
Προσάρτηση του πρώτου ποδηλάτου

80Αποθήκευση
1. Περιστρέψτε τα πεντάλ στη θέσηπου υποδεικνύεται στην εικόνα
και τοποθετήστε το ποδήλατο
στην μπροστινή θέση της υποδο‐
χής ζάντας.
Φροντίστε ώστε το ποδήλατο να
εδράζεται κεντραρισμένο στις υποδοχές ζαντών.
2. Προσαρτήστε το μικρό βραχίονα στερέωσης στο σκελετό του πο‐
δηλάτου. Στρέψτε την ασφάλεια
δεξιόστροφα για να δέσει.
3. Στερεώστε και τους δύο τροχούς του ποδηλάτου στις υποδοχές ζά‐
ντας, χρησιμοποιώντας τους ιμά‐
ντες συγκράτησης.
4. Ελέγξτε το ποδήλατο για να βε‐ βαιωθείτε ότι έχει στερεωθεί καλά.
Προσοχή
Βεβαιωθείτε ότι το διάκενο ανά‐
μεσα στο ποδήλατο και το όχημα
είναι τουλάχιστον 5 cm. Εάν χρεια‐ στεί, λασκάρετε το τιμόνι και γυρί‐
στε το στο πλάι.
Προσάρτηση του προσαρμογέα
Κατά τη μεταφορά περισσότερων από
δύο ποδηλάτων, ο προσαρμογέας
πρέπει να στερεωθεί πριν προσαρτη‐ θεί το δεύτερο ποδήλατο.
1. Συνδέστε τον προσαρμογέα στο
σύστημα πίσω φορέα όπως φαί‐
νεται στην εικόνα.

Αποθήκευση81
2. Στρέψτε το μοχλό (1) προς ταεμπρός και κρατήστε τον και, στη
συνέχεια, χαμηλώστε τον προ‐
σαρμογέα (2) στο πίσω μέρος.
3. Αποδεσμεύστε το μοχλό και ελέγξτε εάν ο προσαρμογέας έχει
ασφαλίσει καλά.4. Περάστε τον ιμάντα που είναι προ‐
σαρτημένος στον προσαρμογέα
κάτω από το μοχλό για να αναδι‐
πλώσετε προς τα πίσω το σύ‐
στημα πίσω φορέα. Δέστε τον ιμά‐
ντα.
Προσάρτηση περισσότερων
ποδηλάτων
Η διαδικασία προσάρτησης περισσό‐
τερων ποδηλάτων είναι παρόμοια με
τη διαδικασία προσάρτησης του πρώ‐
του ποδηλάτου. Επιπλέον, πρέπει να
ληφθούν υπ' όψιν ορισμένα βήματα:
1. Πριν τοποθετήσετε το ποδήλατο, να ξεδιπλώνετε πάντοτε τις υπο‐
δοχές ζαντών για το επόμενο πο‐
δήλατο, εάν είναι απαραίτητο.
2. Να περιστρέφετε πάντοτε τα πε‐ ντάλ στην κατάλληλη θέση πριν
την τοποθέτηση του ποδηλάτου.
3. Τοποθετήστε τα ποδήλατα στο σύστημα πίσω φορέα, ευθυγραμ‐
μίζοντας εναλλάξ προς τα αρι‐
στερά και προς τα δεξιά.
4. Ευθυγραμμίστε τα ποδήλατα με εκείνο που τοποθετήσατε προη‐
γουμένως. Οι πλήμνες τροχών
των ποδηλάτων δεν θα πρέπει να
έρχονται σε επαφή μεταξύ τους.

82Αποθήκευση
5. Προσαρτήστε τα ποδήλατα μεβραχίονες στερέωσης και ασφά‐
λειες ιμάντων, όπως περιγράφεται
για το πρώτο ποδήλατο. Οι βρα‐
χίονες στερέωσης θα πρέπει να
στερεωθούν σε παράλληλη διά‐
ταξη.
Χρησιμοποιήστε το μακρύ βρα‐
χίονα στερέωσης για να προσαρ‐
τήσετε το δεύτερο ποδήλατο στη
βάση.
Χρησιμοποιήστε το μακρύτερο
βοηθητικό βραχίονα στερέωσης
για να προσαρτήσετε το τρίτο πο‐
δήλατο στη βάση.Χρησιμοποιήστε τον κοντό βοη‐
θητικό βραχίονα στερέωσης για
να προσαρτήσετε το τέταρτο πο‐
δήλατο. Ο βραχίονας πρέπει να
στερεωθεί ανάμεσα στους σκελε‐
τούς τρίτου και τέταρτου ποδηλά‐
του.
6. Επίσης, στερεώστε και τους δύο τροχούς του τέταρτου ποδηλάτου
στις υποδοχές τροχών χρησιμο‐
ποιώντας τους ιμάντες στερέω‐
σης.
Συνιστάται να τοποθετήσετε μια προειδοποιητική πινακίδα στο ποδή‐
λατο που βρίσκεται προς την πλευρά
του δρόμου για να είναι πιο ορατό.
Ανάσυρση του συστήματος πίσω
φορέα προς τα πίσω
Το σύστημα πίσω φορέα μπορεί να
τραβηχτεί προς τα πίσω, παρέχοντας πρόσβαση στο χώρο αποσκευών.
■ Χωρίς προσαρτημένο προσαρμο‐ γέα:
Πιέστε και κρατήστε πατημένο το
μοχλό (1) για αποδέσμευση.
Τραβήξτε τη βάση (2) προς τα πίσω
για να ανασυρθεί το σύστημα πίσω φορέα.

Αποθήκευση83

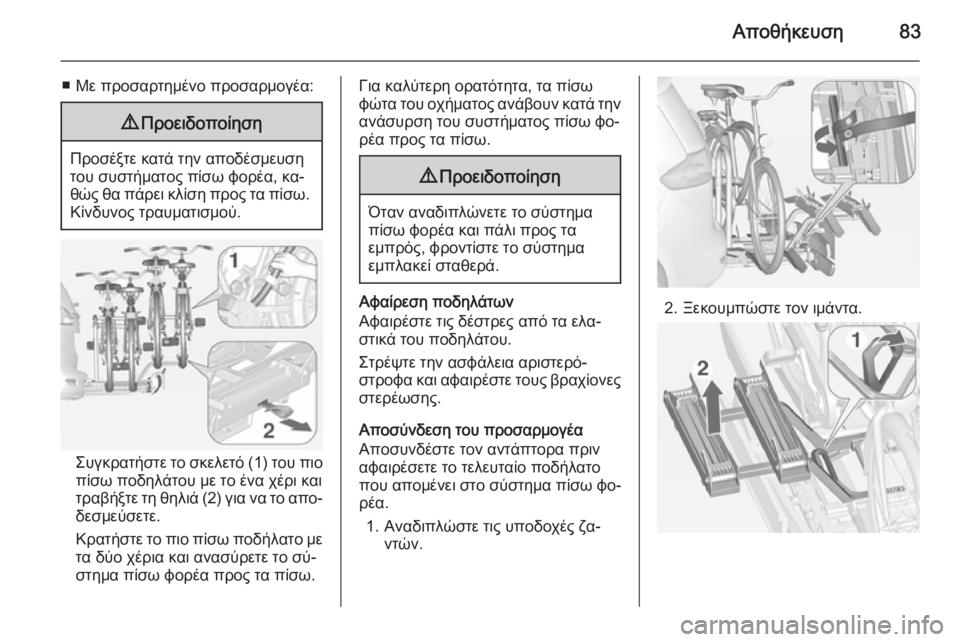

■ Με προσαρτημένο προσαρμογέα:9Προειδοποίηση
Προσέξτε κατά την αποδέσμευση
του συστήματος πίσω φορέα, κα‐
θώς θα πάρει κλίση προς τα πίσω. Κίνδυνος τραυματισμού.
Συγκρατήστε το σκελετό (1) του πιοπίσω ποδηλάτου με το ένα χέρι και
τραβήξτε τη θηλιά (2) για να το απο‐ δεσμεύσετε.
Κρατήστε το πιο πίσω ποδήλατο με
τα δύο χέρια και ανασύρετε το σύ‐
στημα πίσω φορέα προς τα πίσω.
Για καλύτερη ορατότητα, τα πίσω
φώτα του οχήματος ανάβουν κατά την ανάσυρση του συστήματος πίσω φο‐
ρέα προς τα πίσω.9 Προειδοποίηση
Όταν αναδιπλώνετε το σύστημα
πίσω φορέα και πάλι προς τα
εμπρός, φροντίστε το σύστημα
εμπλακεί σταθερά.
Αφαίρεση ποδηλάτων
Αφαιρέστε τις δέστρες από τα ελα‐
στικά του ποδηλάτου.
Στρέψτε την ασφάλεια αριστερό‐
στροφα και αφαιρέστε τους βραχίονες στερέωσης.
Αποσύνδεση του προσαρμογέα
Αποσυνδέστε τον αντάπτορα πριν
αφαιρέσετε το τελευταίο ποδήλατο
που απομένει στο σύστημα πίσω φο‐
ρέα.
1. Αναδιπλώστε τις υποδοχές ζα‐ ντών.2. Ξεκουμπώστε τον ιμάντα.

84Αποθήκευση
3. Στρέψτε το μοχλό (1) προς ταεμπρός και κρατήστε τον.
4. Ανυψώστε τον προσαρμογέα (2) στο πίσω μέρος και αφαιρέστε.
Αποσυναρμολόγηση της βάσης
ποδηλάτων
Προσαρμόστε τους βραχίονες στε‐
ρέωσης στη διάταξη που υποδεικνύε‐
ται στην εικόνα.
Περιστρέψτε τη λαβή (1) προς τα εμπρός για να αποσυνδέσετε και να
ανυψώσετε τη βάση (2).
Αναδιπλώστε τη βάση προς τα πίσω
και, κατόπιν, ωθήστε προς τα εμπρός μέχρι να τερματίσει (1).
Πιέστε τη βάση προς τα κάτω στο
πίσω μέρος (2).
Αναδίπλωση υποδοχών ζαντών
Αναδιπλώστε και τις δύο υποδοχές
ζαντών.Εναποθέστε τις ασφάλειες των ιμά‐
ντων με ακρίβεια.

Αποθήκευση85
Απασφάλιση του συστήματος πίσω
φορέα
Περιστρέψτε και τους δύο μοχλούς
σύσφιξης προς τα μέσα, μέχρι να τερ‐ ματίσουν.
Αναδίπλωση πίσω φώτων
Περιστρέψτε προς τα μέσα και τα δύο
πίσω φώτα.
Αναδίπλωση βάσης πινακίδας
αριθμού κυκλοφορίας
Ανυψώστε τη βάση της πινακίδας
αριθμού κυκλοφορίας και αναδιπλώ‐
στε την προς τα εμπρός.
Επαναφορά του συστήματος πίσω
φορέα στην κλειστή θέσηΠροσοχή
Φροντίστε όλα τα αναδιπλούμενα
μέρη, π.χ. εγκοπές τροχών και
βραχίονες στερέωσης, να αποθη‐ κευτούν σωστά. Διαφορετικά, το
σύστημα πίσω φορέα ενδέχεται να υποστεί ζημιά κατά την προσπά‐θεια ανάσυρσής του.
Πιέστε το μοχλό απασφάλισης προς
τα πάνω και κρατήστε τον. Σηκώστε
το σύστημα πίσω φορέα ελαφρά και
πιέστε το μέσα στον προφυλακτήρα
μέχρι να ασφαλίσει.
Ο μοχλός απασφάλισης πρέπει να
επανέλθει στην αρχική του θέση.9 Προειδοποίηση
Εάν το σύστημα δεν μπορεί να
συνδεθεί σωστά, απευθυνθείτε σε
ένα συνεργείο.

86ΑποθήκευσηΧώρος αποσκευώνΤα καθίσματα στην τρίτη σειράς μπο‐
ρούν να αναδιπλωθούν ανεξάρτητα
προς τα κάτω στο δάπεδο του οχήμα‐
τος. Οι πλάτες των καθισμάτων της
δεύτερης σειράς μπορούν να αναδι‐
πλωθούν ανεξάρτητα προς τα
εμπρός. Επιπλέον, μπορεί να αναδι‐
πλωθεί η πλάτη του καθίσματος συ‐
νοδηγού.
Είναι δυνατή η δημιουργία μίας πλή‐
ρως επίπεδης πλατφόρμας φόρτω‐ σης, εάν αναδιπλωθούν προς τα κάτω
όλες οι πλάτες και τα πίσω καθίσματα,
καθώς και η πλάτη του καθίσματος
συνοδηγού. Ανάλογα με το φορτίο, εί‐ ναι εφικτή μόνο η αναδίπλωση μεμο‐
νωμένων καθισμάτων ή πλατών καθι‐
σμάτων.
Κάλυμμα πίσω αποθηκευτικού χώ‐
ρου του δαπέδου 3 92.9 Προειδοποίηση
Όταν ρυθμίζετε ή αναδιπλώνετε τα
καθίσματα ή τις πλάτες καθισμά‐
των, απομακρύνετε τα χέρια και τα
πόδια σας από το χώρο μετακίνη‐
σης.
Μην αφήνετε ποτέ αντικείμενα
κάτω από τα καθίσματα.
Να οδηγείτε μόνον όταν τα καθί‐ σματα και οι πλάτες έχουν ασφα‐
λίσει στη θέση τους.
Προσοχή
Πριν τη ρύθμιση ή την αναδί‐
πλωση των καθισμάτων, πρέπει
να αφαιρεθούν όλα τα εξαρτήματα από τις πλευρικές ράγες και από
τους κρίκους πρόσδεσης.
Οι κρίκοι πρόσδεσης πρέπει να
βρίσκονται στη θέση αποθήκευ‐ σης.
Αναδίπλωση προς τα κάτω των
καθισμάτων τρίτης σειράς ■ Πιέστε προς τα κάτω το προσκέ‐ φαλο πατώντας την ασφάλεια 3 40.
