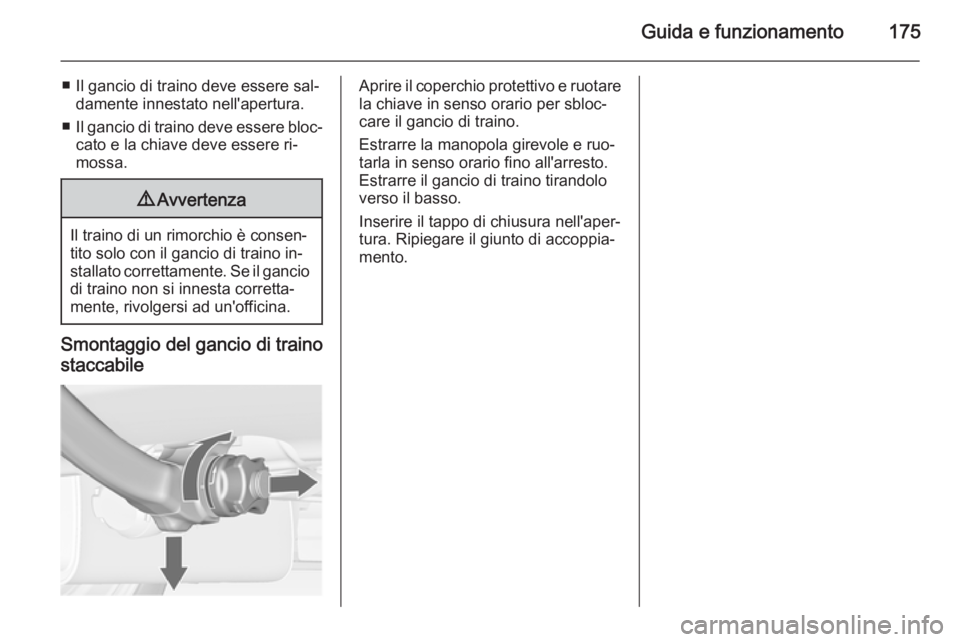

Guida e funzionamento175
■ Il gancio di traino deve essere sal‐damente innestato nell'apertura.
■ Il gancio di traino deve essere bloc‐
cato e la chiave deve essere ri‐
mossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino in‐
stallato correttamente. Se il gancio di traino non si innesta corretta‐
mente, rivolgersi ad un'officina.
Smontaggio del gancio di traino
staccabile
Aprire il coperchio protettivo e ruotare la chiave in senso orario per sbloc‐
care il gancio di traino.
Estrarre la manopola girevole e ruo‐
tarla in senso orario fino all'arresto. Estrarre il gancio di traino tirandolo
verso il basso.
Inserire il tappo di chiusura nell'aper‐ tura. Ripiegare il giunto di accoppia‐
mento.

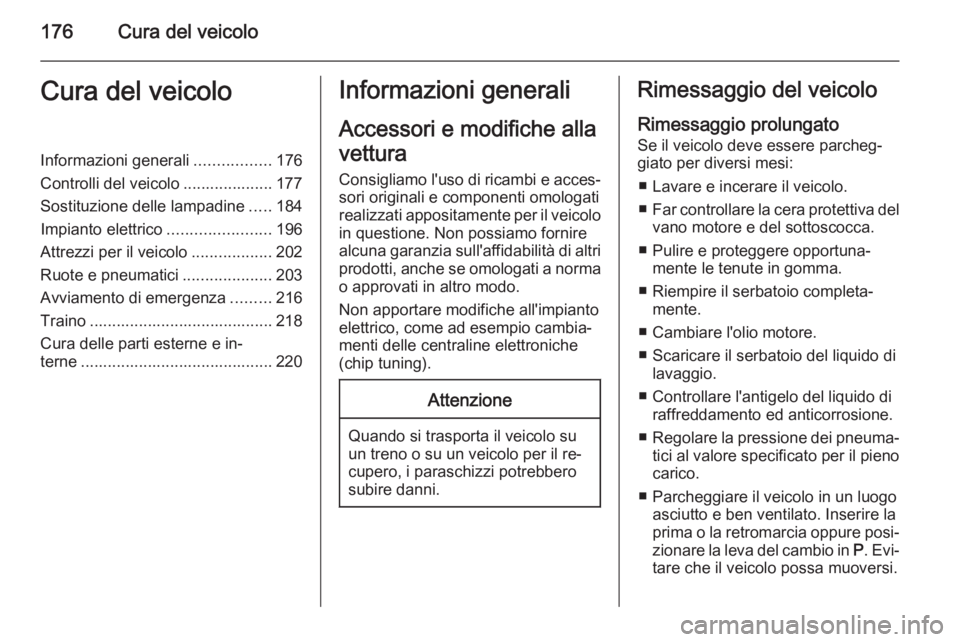

176Cura del veicoloCura del veicoloInformazioni generali.................176
Controlli del veicolo .................... 177 Sostituzione delle lampadine .....184
Impianto elettrico .......................196
Attrezzi per il veicolo ..................202
Ruote e pneumatici ....................203
Avviamento di emergenza .........216
Traino ......................................... 218
Cura delle parti esterne e in‐
terne ........................................... 220Informazioni generali
Accessori e modifiche alla
vettura Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
■ Lavare e incerare il veicolo.
■ Far controllare la cera protettiva del
vano motore e del sottoscocca.
■ Pulire e proteggere opportuna‐ mente le tenute in gomma.
■ Riempire il serbatoio completa‐ mente.
■ Cambiare l'olio motore.
■ Scaricare il serbatoio del liquido di lavaggio.
■ Controllare l'antigelo del liquido di raffreddamento ed anticorrosione.
■ Regolare la pressione dei pneuma‐
tici al valore specificato per il pieno
carico.
■ Parcheggiare il veicolo in un luogo asciutto e ben ventilato. Inserire la
prima o la retromarcia oppure posi‐
zionare la leva del cambio in P. Evi‐
tare che il veicolo possa muoversi.

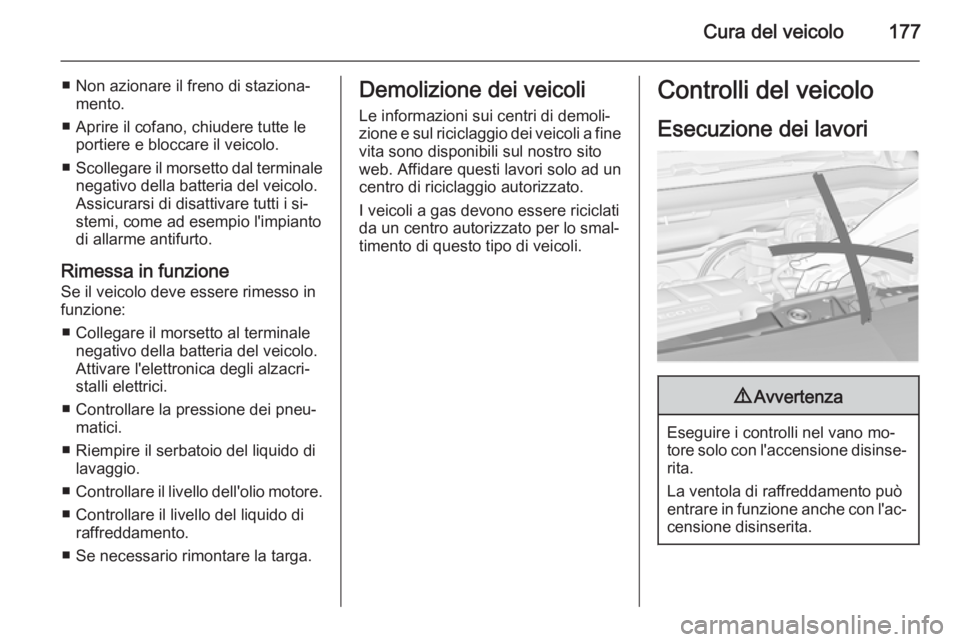

Cura del veicolo177
■ Non azionare il freno di staziona‐mento.
■ Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
■ Scollegare il morsetto dal terminale
negativo della batteria del veicolo.
Assicurarsi di disattivare tutti i si‐
stemi, come ad esempio l'impianto
di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
■ Collegare il morsetto al terminale negativo della batteria del veicolo.
Attivare l'elettronica degli alzacri‐
stalli elettrici.
■ Controllare la pressione dei pneu‐ matici.
■ Riempire il serbatoio del liquido di lavaggio.
■ Controllare il livello dell'olio motore.
■ Controllare il livello del liquido di raffreddamento.
■ Se necessario rimontare la targa.Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli a fine
vita sono disponibili sul nostro sito
web. Affidare questi lavori solo ad un
centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐
timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.

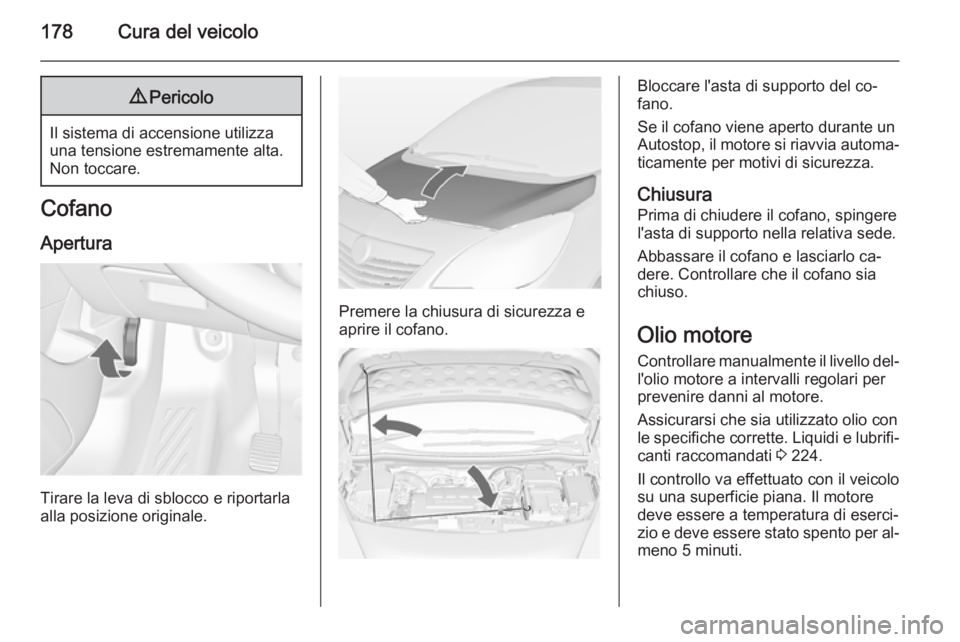

178Cura del veicolo9Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.
Premere la chiusura di sicurezza e aprire il cofano.
Bloccare l'asta di supporto del co‐
fano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura
Prima di chiudere il cofano, spingere l'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo ca‐
dere. Controllare che il cofano sia
chiuso.
Olio motore
Controllare manualmente il livello del‐ l'olio motore a intervalli regolari perprevenire danni al motore.
Assicurarsi che sia utilizzato olio con
le specifiche corrette. Liquidi e lubrifi‐
canti raccomandati 3 224.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐
meno 5 minuti.

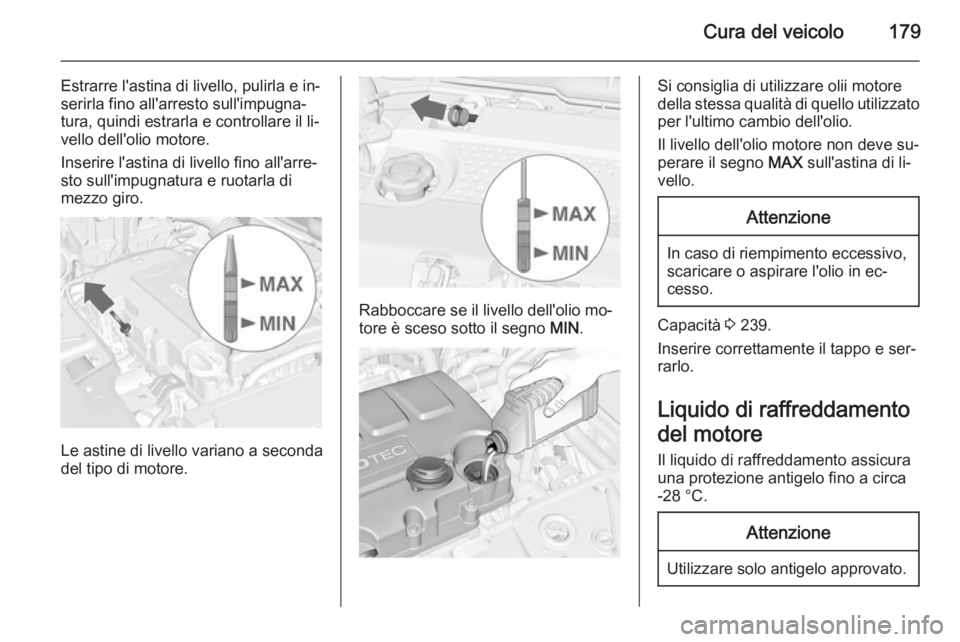

Cura del veicolo179
Estrarre l'astina di livello, pulirla e in‐
serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.
Inserire l'astina di livello fino all'arre‐ sto sull'impugnatura e ruotarla di
mezzo giro.
Le astine di livello variano a seconda
del tipo di motore.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve su‐
perare il segno MAX sull'astina di li‐
vello.Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Capacità 3 239.
Inserire correttamente il tappo e ser‐
rarlo.
Liquido di raffreddamento
del motore Il liquido di raffreddamento assicura
una protezione antigelo fino a circa
-28 °C.
Attenzione
Utilizzare solo antigelo approvato.

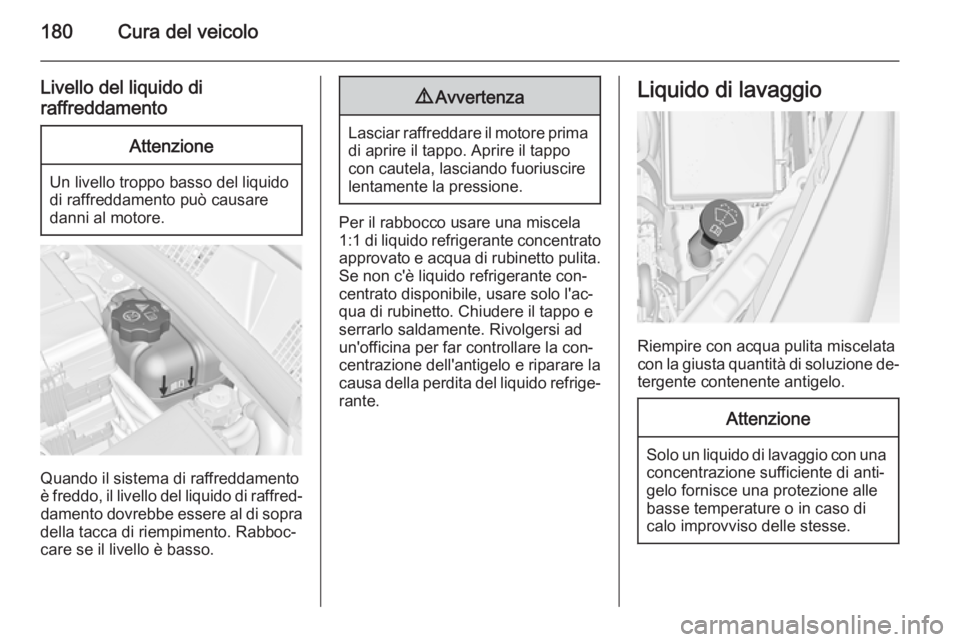

180Cura del veicolo
Livello del liquido di
raffreddamentoAttenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
approvato e acqua di rubinetto pulita.
Se non c'è liquido refrigerante con‐
centrato disponibile, usare solo l'ac‐
qua di rubinetto. Chiudere il tappo e
serrarlo saldamente. Rivolgersi ad
un'officina per far controllare la con‐
centrazione dell'antigelo e riparare la
causa della perdita del liquido refrige‐
rante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.

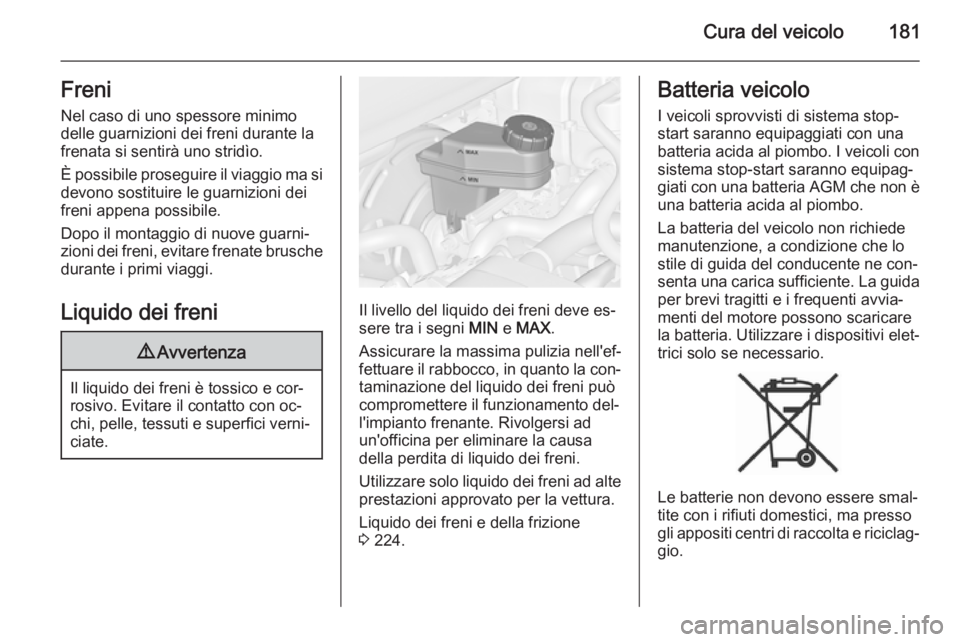

Cura del veicolo181Freni
Nel caso di uno spessore minimo
delle guarnizioni dei freni durante la
frenata si sentirà uno stridìo.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.
Il livello del liquido dei freni deve es‐sere tra i segni MIN e MAX .
Assicurare la massima pulizia nell'ef‐
fettuare il rabbocco, in quanto la con‐ taminazione del liquido dei freni può
compromettere il funzionamento del‐
l'impianto frenante. Rivolgersi ad
un'officina per eliminare la causa
della perdita di liquido dei freni.
Utilizzare solo liquido dei freni ad alte prestazioni approvato per la vettura.
Liquido dei freni e della frizione
3 224.
Batteria veicolo
I veicoli sprovvisti di sistema stop- start saranno equipaggiati con una
batteria acida al piombo. I veicoli con
sistema stop-start saranno equipag‐
giati con una batteria AGM che non è
una batteria acida al piombo.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria. Utilizzare i dispositivi elet‐
trici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.

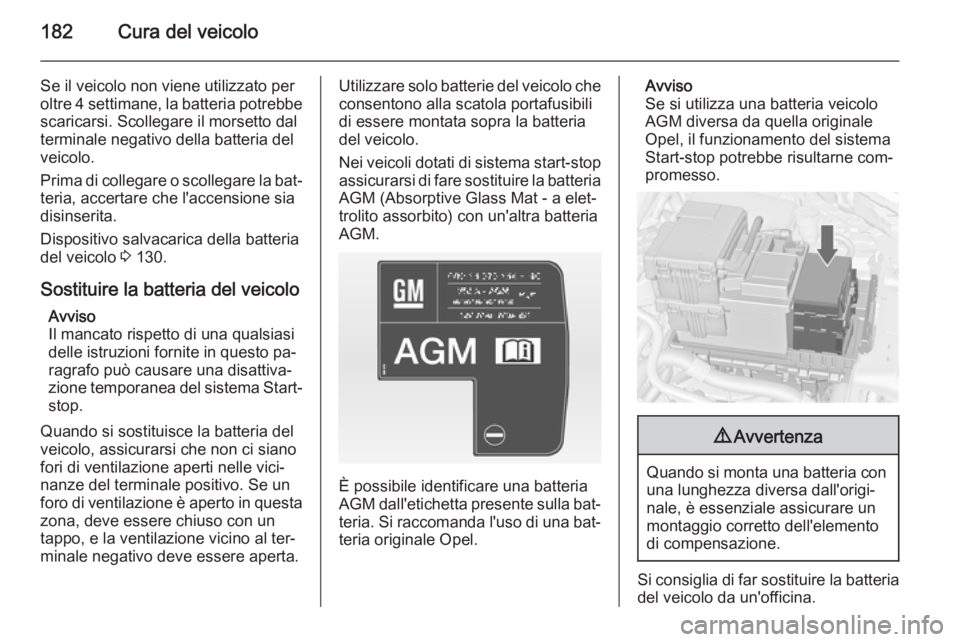

182Cura del veicolo
Se il veicolo non viene utilizzato per
oltre 4 settimane, la batteria potrebbe
scaricarsi. Scollegare il morsetto dal
terminale negativo della batteria del
veicolo.
Prima di collegare o scollegare la bat‐ teria, accertare che l'accensione sia
disinserita.
Dispositivo salvacarica della batteria del veicolo 3 130.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questo pa‐
ragrafo può causare una disattiva‐
zione temporanea del sistema Start- stop.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al ter‐
minale negativo deve essere aperta.Utilizzare solo batterie del veicolo che consentono alla scatola portafusibili
di essere montata sopra la batteria
del veicolo.
Nei veicoli dotati di sistema start-stop
assicurarsi di fare sostituire la batteria AGM (Absorptive Glass Mat - a elet‐
trolito assorbito) con un'altra batteria
AGM.
È possibile identificare una batteria
AGM dall'etichetta presente sulla bat‐
teria. Si raccomanda l'uso di una bat‐
teria originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, il funzionamento del sistema
Start-stop potrebbe risultarne com‐
promesso.9 Avvertenza
Quando si monta una batteria con
una lunghezza diversa dall'origi‐nale, è essenziale assicurare un
montaggio corretto dell'elemento
di compensazione.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
