Cura del veicolo183
Sistema Stop-start 3 145.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del vei‐
colo potrebbe subire danni.
Avviamento di emergenza 3 216.
Etichetta di avvertimento
Significato dei simboli: ■ Non avvicinare scintille o fiamme li‐
bere e non fumare.
■ Proteggere sempre gli occhi. I gas esplosivi possono provocare cecità
o infortuni.
■ Tenere la batteria del veicolo fuori dalla portata dei bambini.
■ La batteria del veicolo contiene acido solforico, che potrebbe cau‐
sare cecità o lesioni gravi.
■ Consultare il manuale d'uso per ul‐ teriori informazioni.
■ Nelle vicinanze della batteria può essere presente del gas esplosivo.Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato com‐
pletamente, è necessario spurgare il
sistema di alimentazione diesel. Inse‐
rire l'accensione per tre volte, per
15 secondi ogni volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo almeno 5 secondi.
Se il motore non si avvia, rivolgersi ad un'officina.

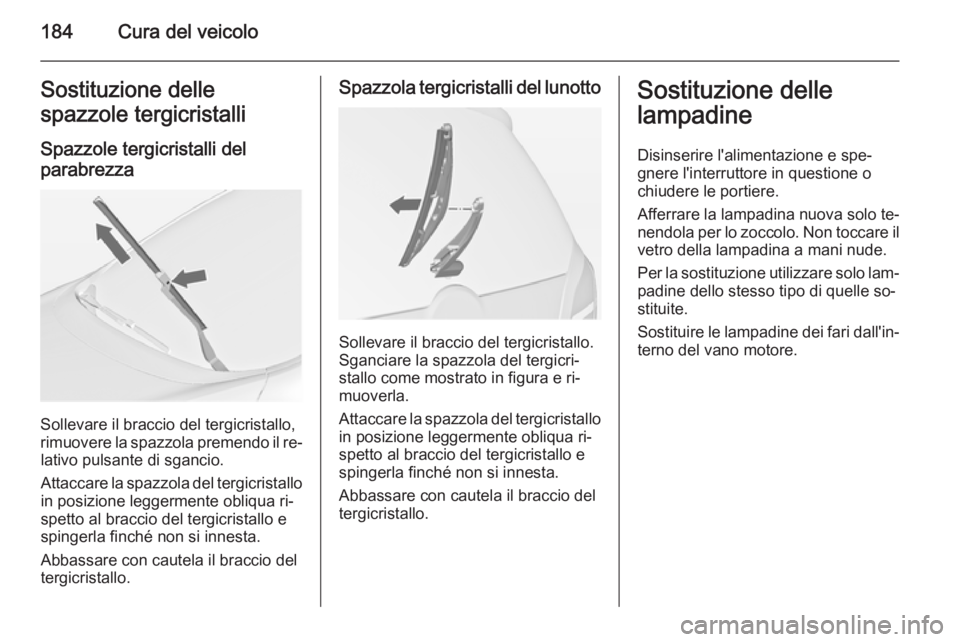

184Cura del veicoloSostituzione delle
spazzole tergicristalli
Spazzole tergicristalli del
parabrezza
Sollevare il braccio del tergicristallo,
rimuovere la spazzola premendo il re‐ lativo pulsante di sgancio.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua ri‐
spetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e ri‐
muoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua ri‐
spetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e spe‐gnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo. Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.

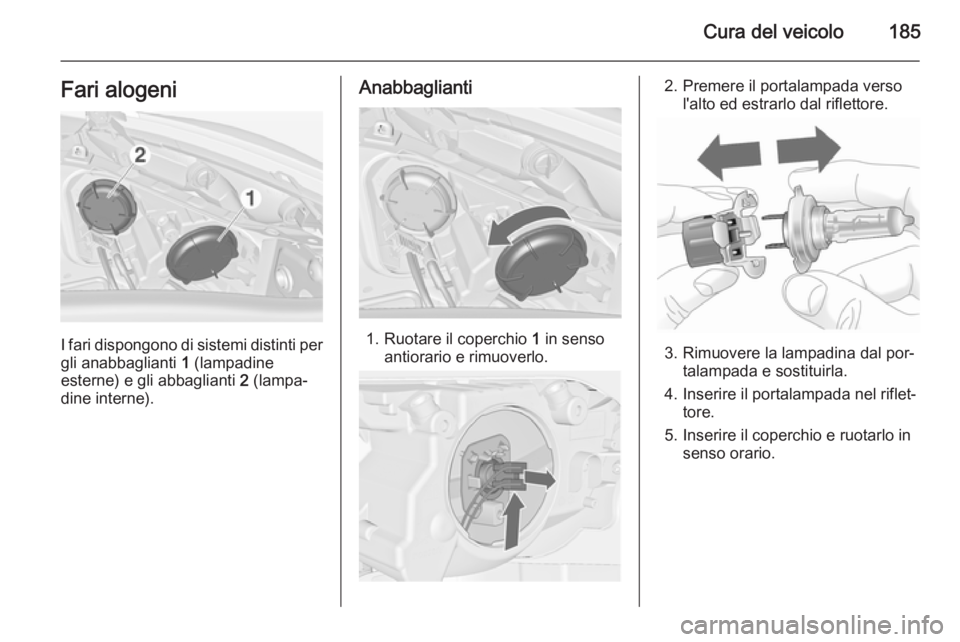

Cura del veicolo185Fari alogeni
I fari dispongono di sistemi distinti pergli anabbaglianti 1 (lampadine
esterne) e gli abbaglianti 2 (lampa‐
dine interne).
Anabbaglianti
1. Ruotare il coperchio 1 in senso
antiorario e rimuoverlo.
2. Premere il portalampada verso l'alto ed estrarlo dal riflettore.
3. Rimuovere la lampadina dal por‐talampada e sostituirla.
4. Inserire il portalampada nel riflet‐ tore.
5. Inserire il coperchio e ruotarlo in senso orario.

186Cura del veicolo

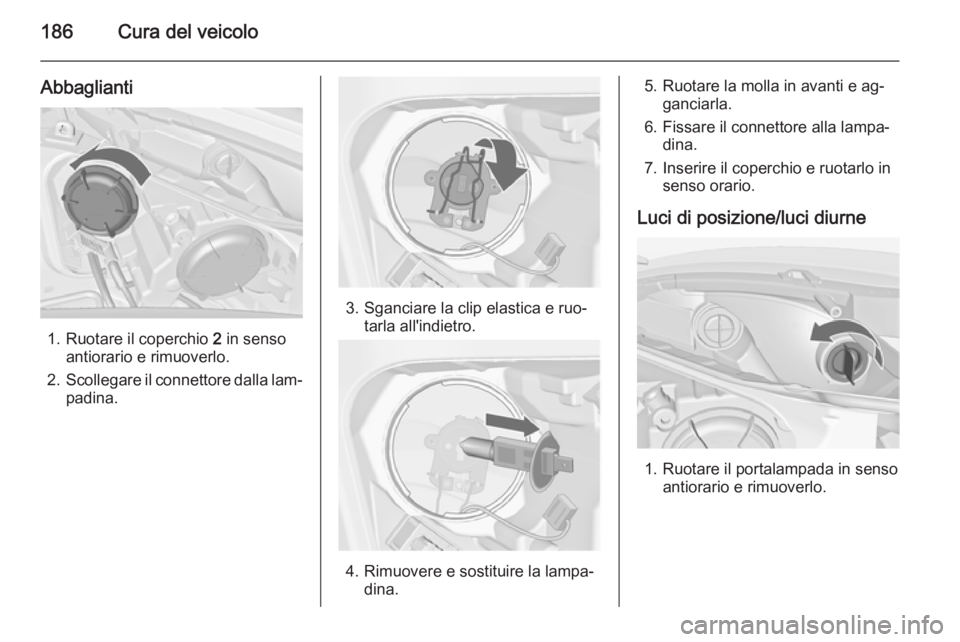

Abbaglianti
1. Ruotare il coperchio 2 in senso
antiorario e rimuoverlo.
2. Scollegare il connettore dalla lam‐
padina.
3. Sganciare la clip elastica e ruo‐ tarla all'indietro.
4. Rimuovere e sostituire la lampa‐ dina.
5. Ruotare la molla in avanti e ag‐ganciarla.
6. Fissare il connettore alla lampa‐ dina.
7. Inserire il coperchio e ruotarlo in senso orario.
Luci di posizione/luci diurne
1. Ruotare il portalampada in senso antiorario e rimuoverlo.

Cura del veicolo187
2. Staccare la lampadina dal porta‐lampada e sostituirla.
3. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci diurne/luci di posizione con
LED
Su un'altra versione le luci diurne e le luci di posizione sono progettate
come LED. In caso di guasto a sosti‐
tuire i LED da un'officina.
Fari autoadattativi
I fari dispongono di sistemi distinti per gli anabbaglianti e gli abbaglianti 1
(lampadine esterne) e la luce di svolta
2 (lampadine interne).
Anabbaglianti/Abbaglianti
1. Ruotare il coperchio 1 in senso
antiorario e rimuoverlo.

188Cura del veicolo

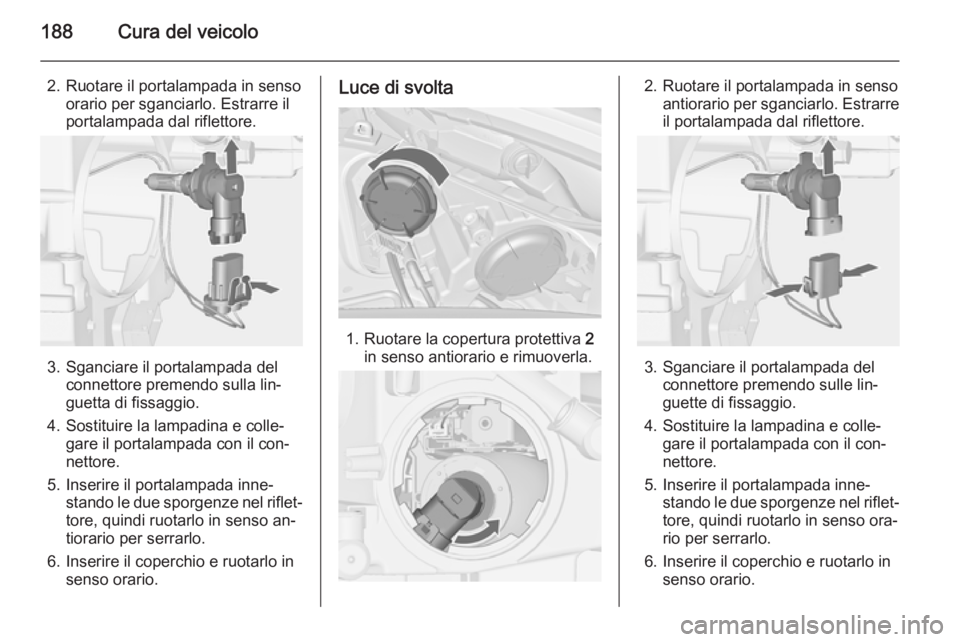

2. Ruotare il portalampada in sensoorario per sganciarlo. Estrarre il
portalampada dal riflettore.
3. Sganciare il portalampada del connettore premendo sulla lin‐
guetta di fissaggio.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso an‐
tiorario per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Luce di svolta
1. Ruotare la copertura protettiva 2
in senso antiorario e rimuoverla.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Sganciare il portalampada del connettore premendo sulle lin‐
guette di fissaggio.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.

Cura del veicolo189

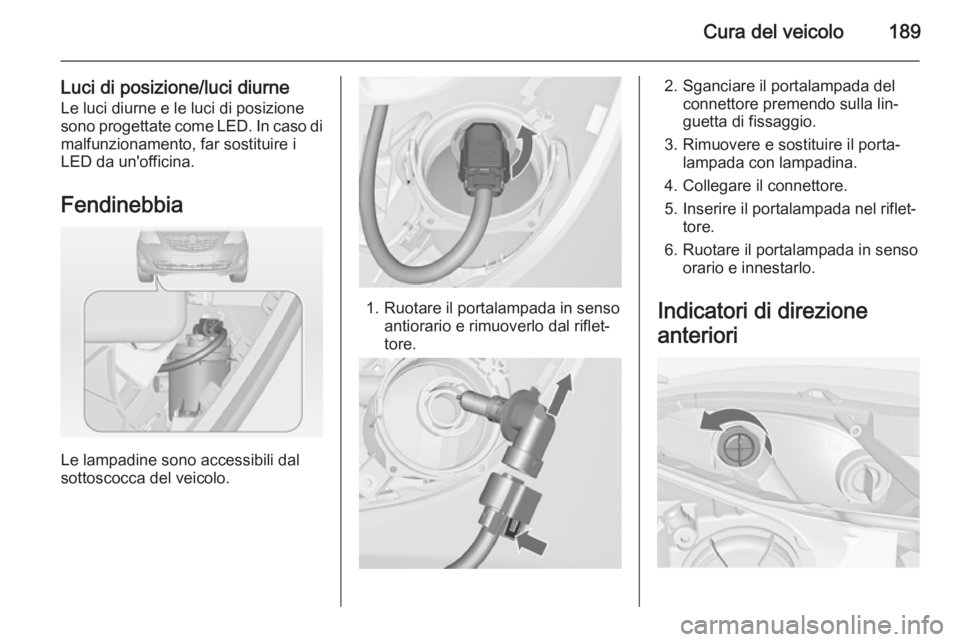

Luci di posizione/luci diurne
Le luci diurne e le luci di posizione
sono progettate come LED. In caso di malfunzionamento, far sostituire i
LED da un'officina.
Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
2. Sganciare il portalampada del connettore premendo sulla lin‐
guetta di fissaggio.
3. Rimuovere e sostituire il porta‐ lampada con lampadina.
4. Collegare il connettore.
5. Inserire il portalampada nel riflet‐ tore.
6. Ruotare il portalampada in senso orario e innestarlo.
Indicatori di direzione
anteriori

190Cura del veicolo

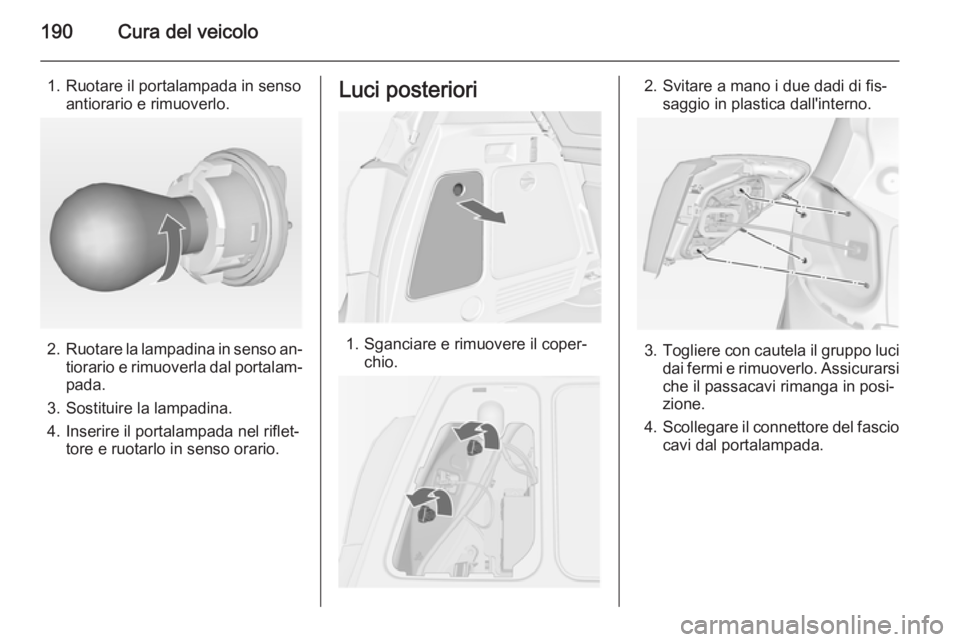

1. Ruotare il portalampada in sensoantiorario e rimuoverlo.
2.Ruotare la lampadina in senso an‐
tiorario e rimuoverla dal portalam‐
pada.
3. Sostituire la lampadina. 4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci posteriori
1. Sganciare e rimuovere il coper‐ chio.
2. Svitare a mano i due dadi di fis‐saggio in plastica dall'interno.
3.Togliere con cautela il gruppo luci
dai fermi e rimuoverlo. Assicurarsi che il passacavi rimanga in posi‐
zione.
4. Scollegare il connettore del fascio
cavi dal portalampada.
