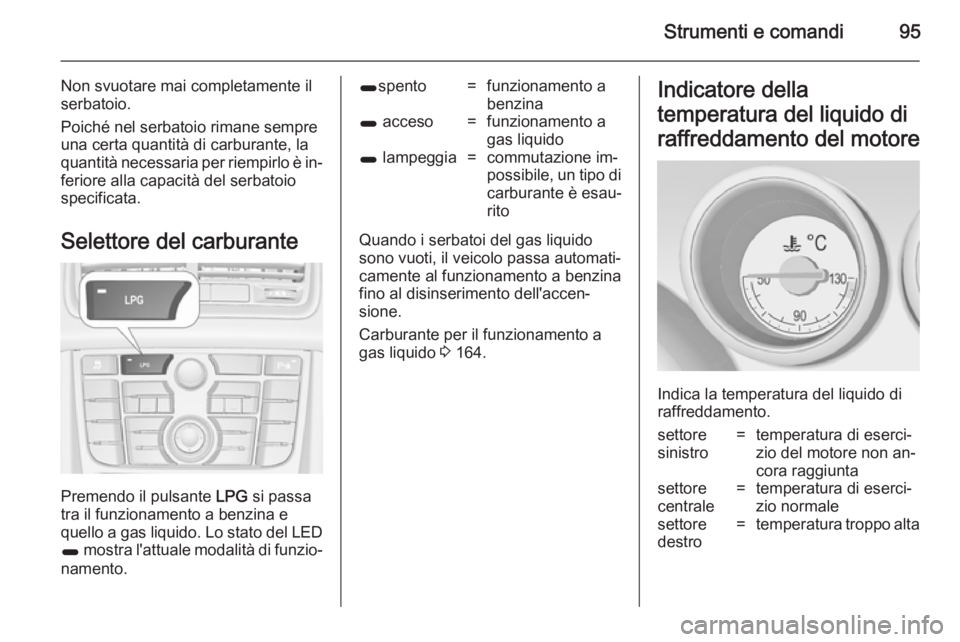

Strumenti e comandi95
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.
Selettore del carburante
Premendo il pulsante LPG si passa
tra il funzionamento a benzina e
quello a gas liquido. Lo stato del LED
1 mostra l'attuale modalità di funzio‐
namento.
1 spento=funzionamento a
benzina1 acceso=funzionamento a
gas liquido1 lampeggia=commutazione im‐
possibile, un tipo di
carburante è esau‐
rito
Quando i serbatoi del gas liquido
sono vuoti, il veicolo passa automati‐
camente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
gas liquido 3 164.
Indicatore della
temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
settore
sinistro=temperatura di eserci‐
zio del motore non an‐
cora raggiuntasettore
centrale=temperatura di eserci‐
zio normalesettore
destro=temperatura troppo alta

96Strumenti e comandiAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Sul Visualizzatore Deluxe, la durata
residua dell'olio viene visualizzata nel Menu informazioni veicolo .
Sul Visualizzatore Standard, la durata
residua dell'olio viene visualizzata nel
I . L'accensione deve essere inse‐
rita a motore spento.
Il menu e la funzione possono essere
selezionati mediante i pulsanti sulla leva degli indicatori di direzione.
Per visualizzare la durata residua del‐ l'olio motore:Premere il pulsante MENU per sele‐
zionare il Menu informazioni veicolo .
Ruotare la manopola di regolazione per selezionare Vita utile residua olio .
Per consentire un funzionamento cor‐ retto, il sistema deve essere resettato ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Premere il pulsante SET/CLR per az‐
zerare il sistema. L'accensione deve
essere inserita a motore spento.
Quando il sistema ha calcolato che la durata dell'olio motore è diminuita, nel
Driver Information Centre viene vi‐
sualizzato Sostituire l'olio motore al

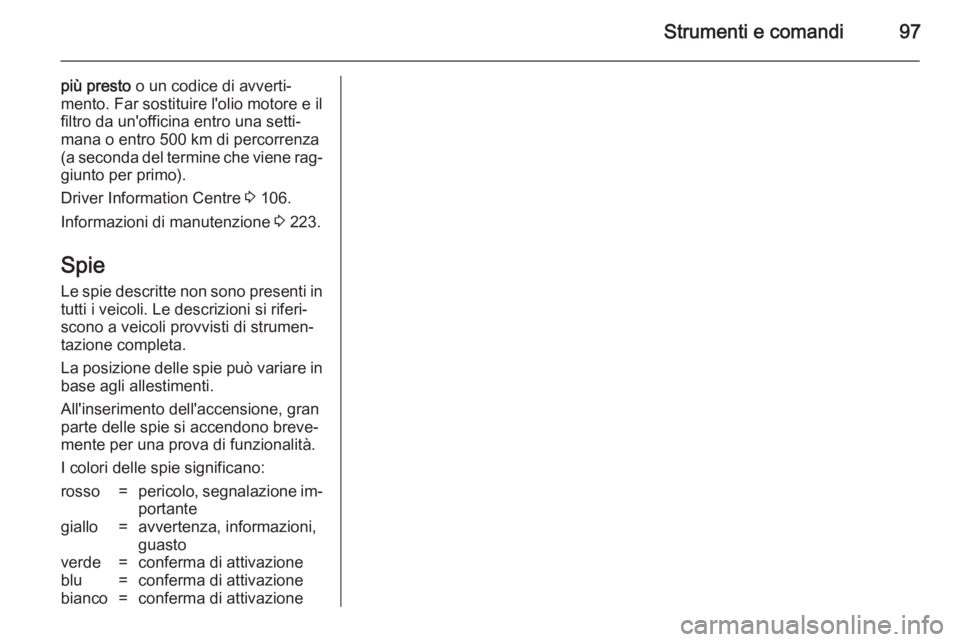

Strumenti e comandi97
più presto o un codice di avverti‐
mento. Far sostituire l'olio motore e il filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐
giunto per primo).
Driver Information Centre 3 106.
Informazioni di manutenzione 3 223.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa.
La posizione delle spie può variare in base agli allestimenti.
All'inserimento dell'accensione, gran
parte delle spie si accendono breve‐
mente per una prova di funzionalità.
I colori delle spie significano:rosso=pericolo, segnalazione im‐
portantegiallo=avvertenza, informazioni,
guastoverde=conferma di attivazioneblu=conferma di attivazionebianco=conferma di attivazione

98Strumenti e comandi
Spie nel quadro strumenti

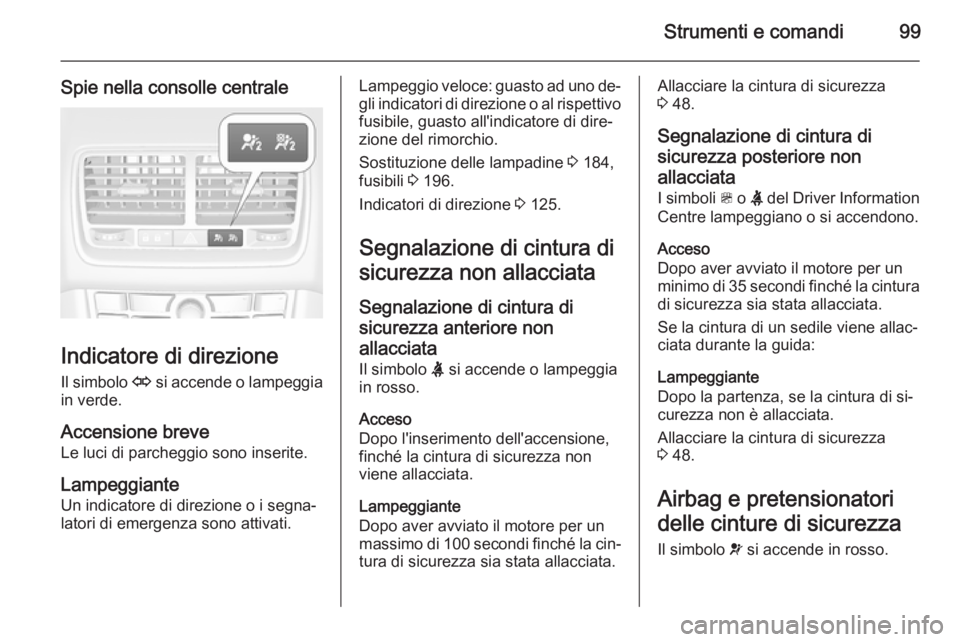

Strumenti e comandi99
Spie nella consolle centrale
Indicatore di direzioneIl simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggiante
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐ gli indicatori di direzione o al rispettivofusibile, guasto all'indicatore di dire‐
zione del rimorchio.
Sostituzione delle lampadine 3 184,
fusibili 3 196.
Indicatori di direzione 3 125.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X si accende o lampeggia
in rosso.
Acceso
Dopo l'inserimento dell'accensione, finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐
tura di sicurezza sia stata allacciata.Allacciare la cintura di sicurezza
3 48.
Segnalazione di cintura di
sicurezza posteriore non allacciata
I simboli > o X del Driver Information
Centre lampeggiano o si accendono.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi finché la cintura
di sicurezza sia stata allacciata.
Se la cintura di un sedile viene allac‐
ciata durante la guida:
Lampeggiante
Dopo la partenza, se la cintura di si‐ curezza non è allacciata.
Allacciare la cintura di sicurezza
3 48.
Airbag e pretensionatori
delle cinture di sicurezza
Il simbolo v si accende in rosso.

100Strumenti e comandi
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, significa che c'è una disfun‐
zione nel sistema degli airbag. Rivol‐
gersi ad un'officina. Gli airbag e i pre‐ tensionatori delle cinture di sicurezza potrebbero non attivarsi in caso di in‐
cidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐ tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 46, 3 50.
Disattivazione degli airbag
Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo
l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 55.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. E il raffreddamento del mo‐ tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.

Strumenti e comandi101
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐ talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
Il simbolo g si accende in giallo.
Inoltre, viene visualizzato un messag‐ gio o un codice di avvertimento.
Il veicolo necessita di manutenzione.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 111.
Impianto freni e frizione Livello del liquido dei freni e
della frizione
Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 181.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Funzionamento del pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere pre‐
muto per rilasciare il freno di stazio‐
namento elettrico 3 154.
Il pedale della frizione deve essere
azionato per avviare il motore. Si‐
stema Stop-start 3 145.
Lampeggiante
Il pedale della frizione deve essere
azionato per avviare il motore 3 144.
Freno di stazionamento
elettrico Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è
azionato 3 154.
Lampeggiante Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.
Guasto al freno di
stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettrico fun‐
ziona con prestazioni ridotte 3 154.

102Strumenti e comandi
LampeggianteIl freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 154.
Passaggio alla marcia
superiore [ si illumina di verde o viene visua‐
lizzato come simbolo nel Driver Infor‐ mation Centre con display Uplevel
quando è consigliato il passaggio a
marcia superiore per risparmiare car‐
burante.
Sterzo a sforzo variabile Il simbolo c si accende in giallo.
Guasto allo sterzo a sforzo variabile. Questo può determinare uno sforzoper lo sterzo maggiore o minore. Ri‐
volgersi ad un'officina.
Sistema Start-stop 3 145.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiacciooppure
interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 159.
Controllo elettronico della
stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della
stabilità e Sistema di
controllo della trazione Il simbolo b si accende o lampeggia
in giallo.
