Strumenti e comandi103
AccesoSi è verificato un guasto nel sistema.
È possibile continuare il viaggio, tut‐
tavia, a seconda delle condizioni del manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema è correttamente inserito. Lapotenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Controllo elettronico della stabilità 3 157, Sistema di controllo della tra‐
zione 3 156.
Sistema di controllo della
trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento
Il simbolo ! si accende in giallo.Il preriscaldamento è attivato. Si at‐
tiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato
Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere pu‐ lito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso Il filtro antiparticolato è pieno. Avviareil processo di pulizia prima possibile.
Lampeggia
Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 148.
Sistema Stop-start 3 145.Sistema di rilevamento
perdita pressione
pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione rilevata. Arre‐stare immediatamente il veicolo e controllare la pressione dei pneuma‐tici.
Lampeggiante Guasto del sistema. Rivolgersi adun'officina.
Sistema di rilevamento perdita pres‐
sione pneumatici 3 204.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.

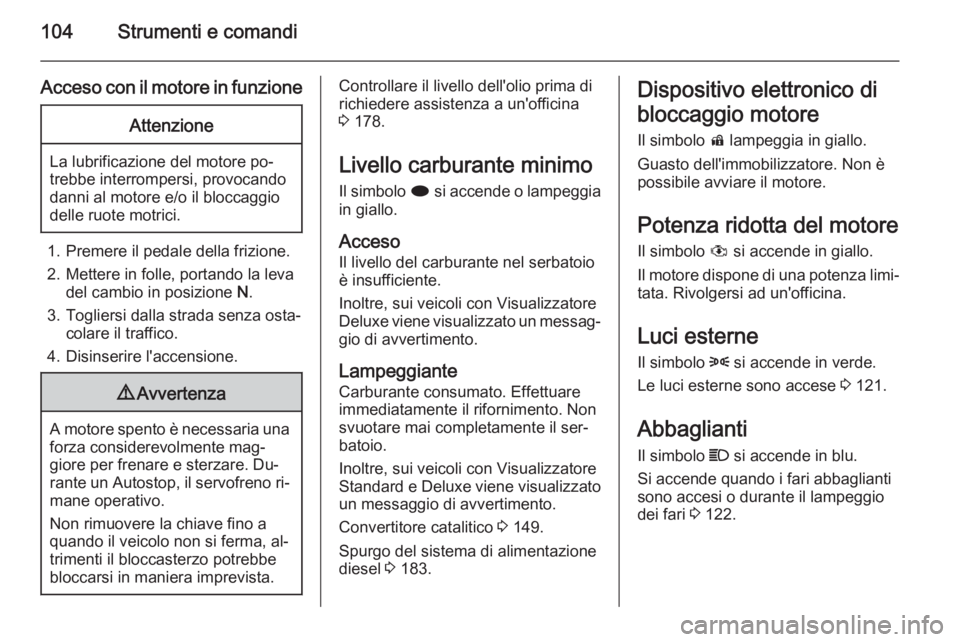

104Strumenti e comandi
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
richiedere assistenza a un'officina
3 178.
Livello carburante minimo
Il simbolo i si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio
è insufficiente.
Inoltre, sui veicoli con Visualizzatore
Deluxe viene visualizzato un messag‐ gio di avvertimento.
Lampeggiante Carburante consumato. Effettuareimmediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Inoltre, sui veicoli con Visualizzatore
Standard e Deluxe viene visualizzato un messaggio di avvertimento.
Convertitore catalitico 3 149.
Spurgo del sistema di alimentazione
diesel 3 183.Dispositivo elettronico di
bloccaggio motore Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Potenza ridotta del motore
Il simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 121.
Abbaglianti Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 122.

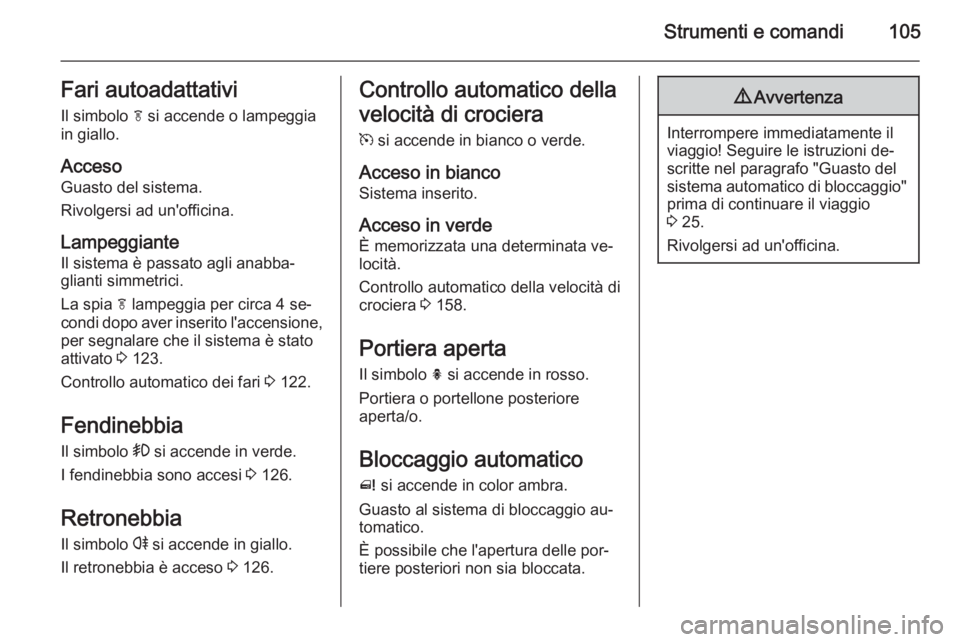

Strumenti e comandi105Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto del sistema.
Rivolgersi ad un'officina.
Lampeggiante Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa 4 se‐
condi dopo aver inserito l'accensione, per segnalare che il sistema è stato
attivato 3 123.
Controllo automatico dei fari 3 122.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 126.
Retronebbia Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 126.Controllo automatico della
velocità di crociera m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde È memorizzata una determinata ve‐
locità.
Controllo automatico della velocità di
crociera 3 158.
Portiera aperta Il simbolo h si accende in rosso.
Portiera o portellone posteriore aperta/o.
Bloccaggio automatico ^ si accende in color ambra.
Guasto al sistema di bloccaggio au‐
tomatico.
È possibile che l'apertura delle por‐
tiere posteriori non sia bloccata.9 Avvertenza
Interrompere immediatamente il
viaggio! Seguire le istruzioni de‐ scritte nel paragrafo "Guasto del
sistema automatico di bloccaggio" prima di continuare il viaggio
3 25.
Rivolgersi ad un'officina.

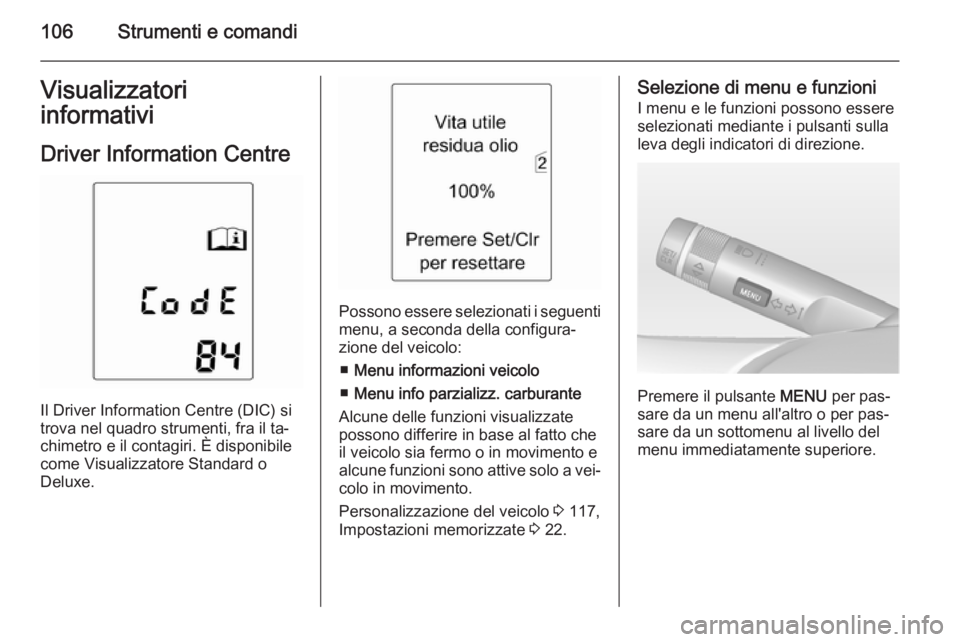

106Strumenti e comandiVisualizzatori
informativi
Driver Information Centre
Il Driver Information Centre (DIC) si
trova nel quadro strumenti, fra il ta‐
chimetro e il contagiri. È disponibile come Visualizzatore Standard o
Deluxe.
Possono essere selezionati i seguenti
menu, a seconda della configura‐
zione del veicolo:
■ Menu informazioni veicolo
■ Menu info parzializz. carburante
Alcune delle funzioni visualizzate
possono differire in base al fatto che
il veicolo sia fermo o in movimento e
alcune funzioni sono attive solo a vei‐ colo in movimento.
Personalizzazione del veicolo 3 117,
Impostazioni memorizzate 3 22.
Selezione di menu e funzioni
I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla leva degli indicatori di direzione.
Premere il pulsante MENU per pas‐
sare da un menu all'altro o per pas‐
sare da un sottomenu al livello del
menu immediatamente superiore.

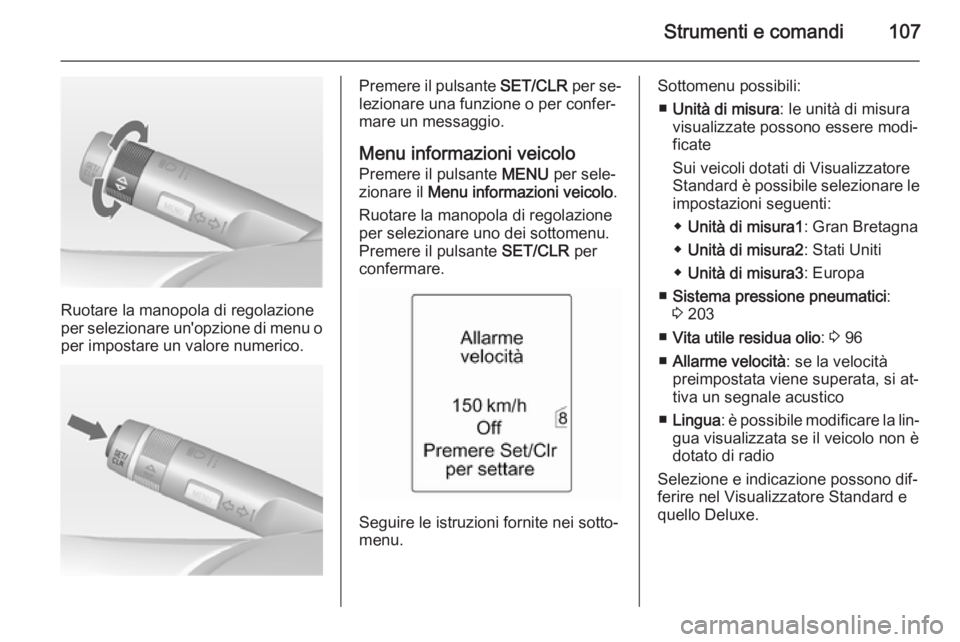

Strumenti e comandi107
Ruotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.
Premere il pulsante SET/CLR per se‐
lezionare una funzione o per confer‐ mare un messaggio.
Menu informazioni veicolo
Premere il pulsante MENU per sele‐
zionare il Menu informazioni veicolo .
Ruotare la manopola di regolazione
per selezionare uno dei sottomenu.
Premere il pulsante SET/CLR per
confermare.
Seguire le istruzioni fornite nei sotto‐
menu.
Sottomenu possibili:
■ Unità di misura : le unità di misura
visualizzate possono essere modi‐
ficate
Sui veicoli dotati di Visualizzatore
Standard è possibile selezionare le impostazioni seguenti:
◆ Unità di misura1 : Gran Bretagna
◆ Unità di misura2 : Stati Uniti
◆ Unità di misura3 : Europa
■ Sistema pressione pneumatici :
3 203
■ Vita utile residua olio : 3 96
■ Allarme velocità : se la velocità
preimpostata viene superata, si at‐
tiva un segnale acustico
■ Lingua : è possibile modificare la lin‐
gua visualizzata se il veicolo non è
dotato di radio
Selezione e indicazione possono dif‐
ferire nel Visualizzatore Standard e
quello Deluxe.

108Strumenti e comandi
Menu info parzializz. carburantePremere il pulsante MENU per sele‐
zionare il Menu info parzializz.
carburante .
Ruotare la manopola di regolazione
per selezionare uno dei sottomenu:
■ Contachilometri parziale 1
■ Contachilometri parziale 2
■ Indicazione digitale della velocità
Il contachilometri parziale 2 e l'indi‐
cazione digitale della velocità sono di‐
sponibili solo sui veicoli dotati di Vi‐
sualizzatore Deluxe.
Selezione e indicazione possono es‐sere diverse fra il Visualizzatore Stan‐ dard e quello Deluxe.
Nei veicoli con computer di bordo
sono disponibili più sottomenu.
Menu info parzializz./carburante,
computer di bordo 3 115.
Visualizzatore Grafico Info,
Visualizzatore a colori Info
A seconda della configurazione, il vei‐ colo ha un Visualizzatore Info a Colori
o Grafico. Il Visualizzatore Info si
trova nel quadro strumenti, sopra il si‐ stema Infotainment.Visualizzatore grafico info
A seconda del sistema Infotainment,
il Visualizzatore Info Grafico è dispo‐
nibile in due versioni.

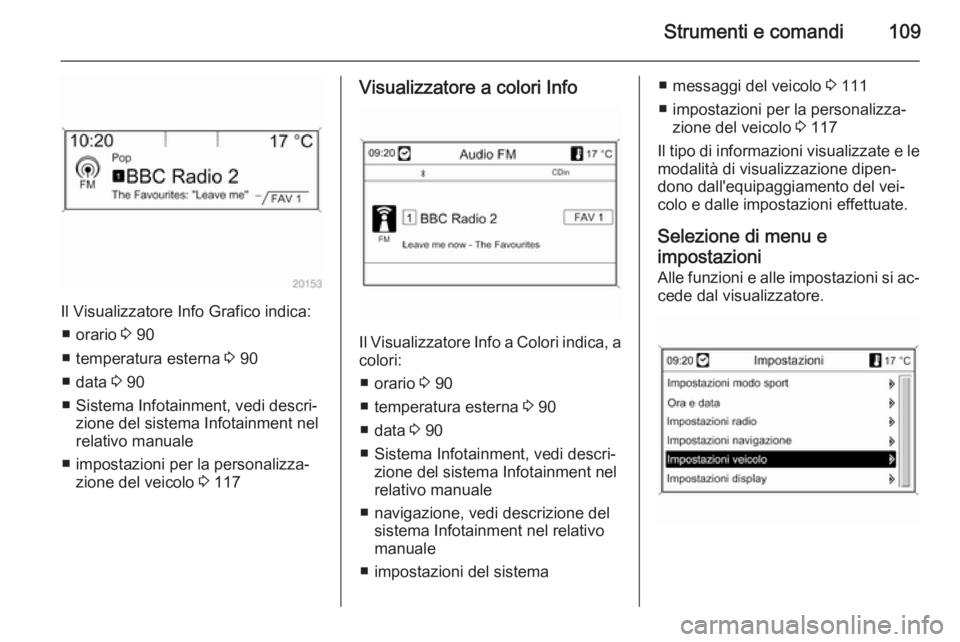

Strumenti e comandi109
Il Visualizzatore Info Grafico indica:■ orario 3 90
■ temperatura esterna 3 90
■ data 3 90
■ Sistema Infotainment, vedi descri‐ zione del sistema Infotainment nel
relativo manuale
■ impostazioni per la personalizza‐ zione del veicolo 3 117
Visualizzatore a colori Info
Il Visualizzatore Info a Colori indica, a
colori:
■ orario 3 90
■ temperatura esterna 3 90
■ data 3 90
■ Sistema Infotainment, vedi descri‐ zione del sistema Infotainment nel
relativo manuale
■ navigazione, vedi descrizione del sistema Infotainment nel relativo
manuale
■ impostazioni del sistema
■ messaggi del veicolo 3 111
■ impostazioni per la personalizza‐ zione del veicolo 3 117
Il tipo di informazioni visualizzate e le
modalità di visualizzazione dipen‐
dono dall'equipaggiamento del vei‐
colo e dalle impostazioni effettuate.
Selezione di menu e
impostazioni Alle funzioni e alle impostazioni si ac‐ cede dal visualizzatore.

110Strumenti e comandi
Le selezioni possono essere effet‐
tuate mediante:
■ i menu
■ i pulsanti funzione e la manopola multifunzione del sistema Infotain‐
ment
Selezione con il Sistema Infotainment
Selezionare una funzione tramite i
pulsanti del Sistema Infotainment. Il
menu della funzione selezionata
viene visualizzato.
La manopola multifunzione viene uti‐
lizzata per selezionare una voce e per
confermarla.
Manopola multifunzione
La manopola multifunzione è il dispo‐ sitivo centrale di comando per i menu:
Ruotare ■ Per evidenziare un'opzione del menu
■ Per impostare un valore numerico o visualizzare un'opzione del menu
Premere (l'anello esterno) ■ Per selezionare o attivare l'opzione
evidenziata
■ Per confermare un valore impo‐ stato
■ Per passare da on a off e viceversa
in una funzione di sistema
BACK Pulsante
Premere il pulsante per: ■ uscire da un menu senza cambiare
impostazioni
■ tornare da un sottomenu a un livello
più alto del menu
■ cancellare l'ultimo carattere impo‐ stato in una sequenza di caratteriPremere e tenere premuto il pulsante
per alcuni secondi per cancellare l'in‐ tera sequenza di caratteri impostata.
Personalizzazione del veicolo 3 117,
Impostazioni memorizzate 3 22.
