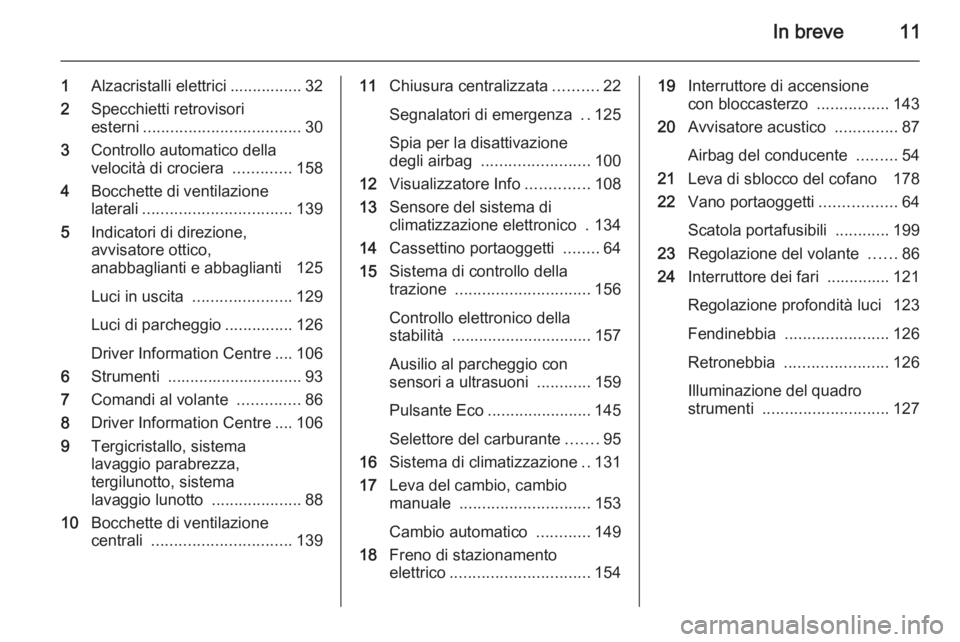

In breve11
1Alzacristalli elettrici ................ 32
2 Specchietti retrovisori
esterni ................................... 30
3 Controllo automatico della
velocità di crociera .............158
4 Bocchette di ventilazione
laterali ................................. 139
5 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e abbaglianti 125
Luci in uscita ...................... 129
Luci di parcheggio ...............126
Driver Information Centre .... 106
6 Strumenti .............................. 93
7 Comandi al volante ..............86
8 Driver Information Centre .... 106
9 Tergicristallo, sistema
lavaggio parabrezza,
tergilunotto, sistema
lavaggio lunotto ....................88
10 Bocchette di ventilazione
centrali ............................... 13911Chiusura centralizzata ..........22
Segnalatori di emergenza ..125
Spia per la disattivazione
degli airbag ........................ 100
12 Visualizzatore Info ..............108
13 Sensore del sistema di
climatizzazione elettronico . 134
14 Cassettino portaoggetti ........64
15 Sistema di controllo della
trazione .............................. 156
Controllo elettronico della
stabilità ............................... 157
Ausilio al parcheggio con
sensori a ultrasuoni ............159
Pulsante Eco ....................... 145
Selettore del carburante .......95
16 Sistema di climatizzazione ..131
17 Leva del cambio, cambio
manuale ............................. 153
Cambio automatico ............149
18 Freno di stazionamento
elettrico ............................... 15419Interruttore di accensione
con bloccasterzo ................143
20 Avvisatore acustico ..............87
Airbag del conducente .........54
21 Leva di sblocco del cofano 178
22 Vano portaoggetti .................64
Scatola portafusibili ............199
23 Regolazione del volante ......86
24 Interruttore dei fari .............. 121
Regolazione profondità luci 123
Fendinebbia ....................... 126
Retronebbia ....................... 126
Illuminazione del quadro strumenti ............................ 127

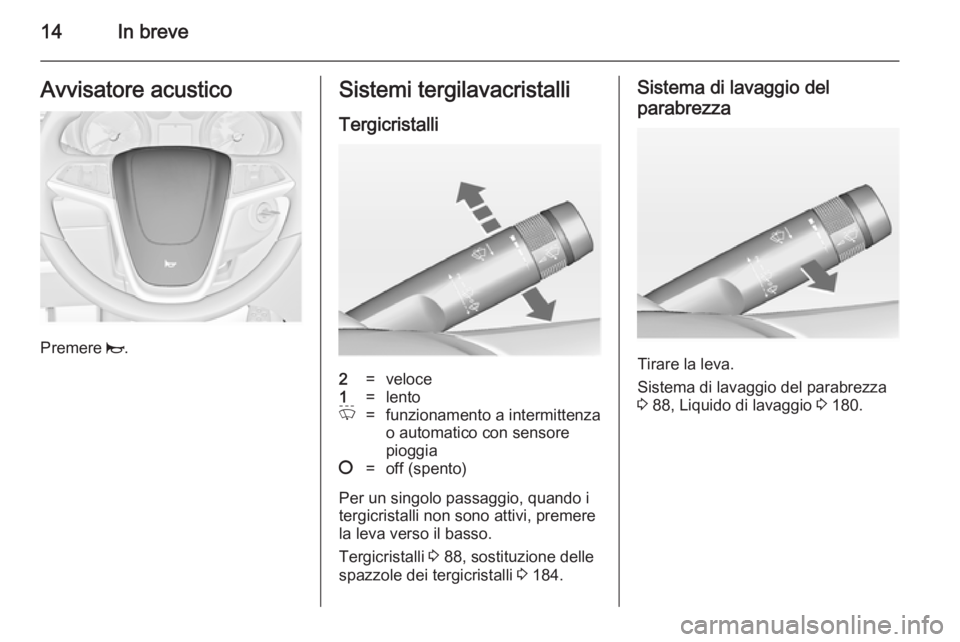

Page 16 of 255
14In breveAvvisatore acustico
Premere j.
Sistemi tergilavacristalli
Tergicristalli2=veloce1=lentoP=funzionamento a intermittenza
o automatico con sensore
pioggia§=off (spento)
Per un singolo passaggio, quando i
tergicristalli non sono attivi, premere
la leva verso il basso.
Tergicristalli 3 88, sostituzione delle
spazzole dei tergicristalli 3 184.
Sistema di lavaggio del
parabrezza
Tirare la leva.
Sistema di lavaggio del parabrezza
3 88, Liquido di lavaggio 3 180.

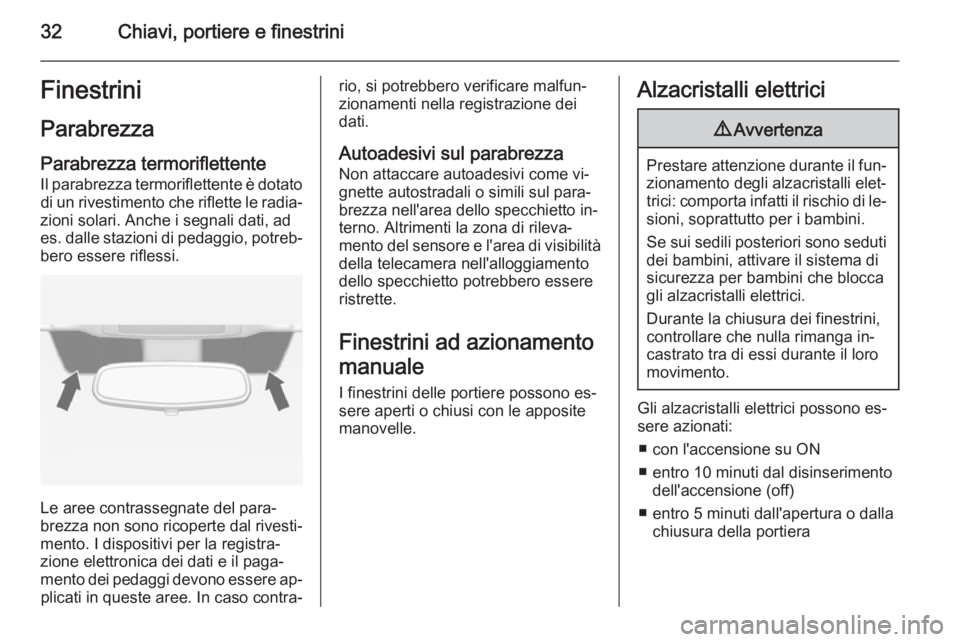

Page 34 of 255
32Chiavi, portiere e finestriniFinestrini
Parabrezza
Parabrezza termoriflettente
Il parabrezza termoriflettente è dotato di un rivestimento che riflette le radia‐
zioni solari. Anche i segnali dati, ad
es. dalle stazioni di pedaggio, potreb‐ bero essere riflessi.
Le aree contrassegnate del para‐
brezza non sono ricoperte dal rivesti‐
mento. I dispositivi per la registra‐
zione elettronica dei dati e il paga‐
mento dei pedaggi devono essere ap‐ plicati in queste aree. In caso contra‐
rio, si potrebbero verificare malfun‐
zionamenti nella registrazione dei
dati.
Autoadesivi sul parabrezza
Non attaccare autoadesivi come vi‐
gnette autostradali o simili sul para‐
brezza nell'area dello specchietto in‐
terno. Altrimenti la zona di rileva‐
mento del sensore e l'area di visibilità
della telecamera nell'alloggiamento
dello specchietto potrebbero essere
ristrette.
Finestrini ad azionamento
manuale
I finestrini delle portiere possono es‐
sere aperti o chiusi con le apposite
manovelle.Alzacristalli elettrici9 Avvertenza
Prestare attenzione durante il fun‐
zionamento degli alzacristalli elet‐
trici: comporta infatti il rischio di le‐
sioni, soprattutto per i bambini.
Se sui sedili posteriori sono seduti
dei bambini, attivare il sistema di
sicurezza per bambini che blocca
gli alzacristalli elettrici.
Durante la chiusura dei finestrini,
controllare che nulla rimanga in‐
castrato tra di essi durante il loro
movimento.
Gli alzacristalli elettrici possono es‐
sere azionati:
■ con l'accensione su ON■ entro 10 minuti dal disinserimento dell'accensione (off)
■ entro 5 minuti dall'apertura o dalla chiusura della portiera

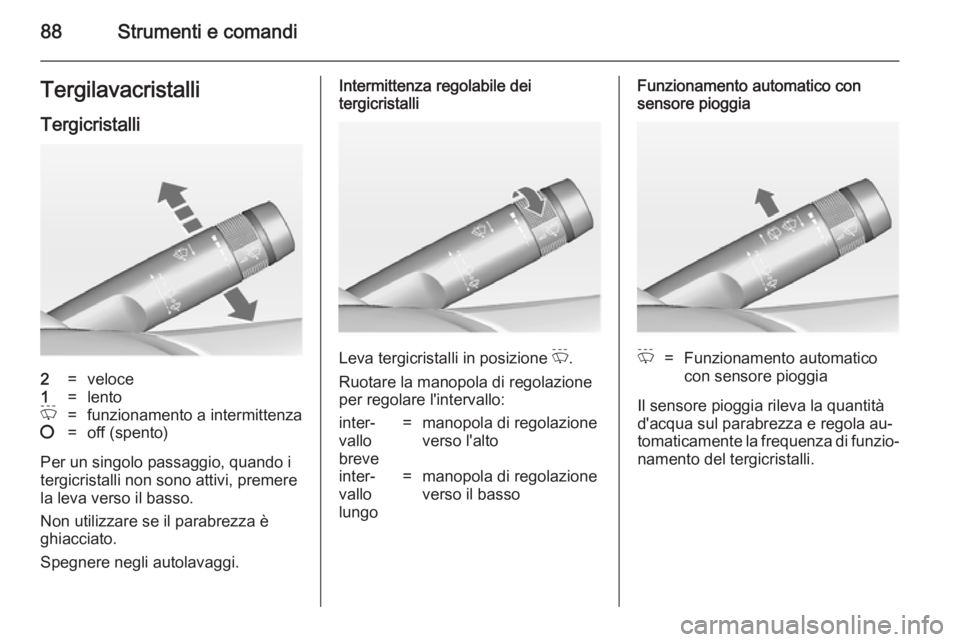

Page 90 of 255
88Strumenti e comandiTergilavacristalliTergicristalli2=veloce1=lentoP=funzionamento a intermittenza§=off (spento)
Per un singolo passaggio, quando i
tergicristalli non sono attivi, premere
la leva verso il basso.
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Intermittenza regolabile dei
tergicristalli
Leva tergicristalli in posizione P.
Ruotare la manopola di regolazione per regolare l'intervallo:
inter‐
vallo
breve=manopola di regolazione
verso l'altointer‐
vallo
lungo=manopola di regolazione
verso il bassoFunzionamento automatico con
sensore pioggiaP=Funzionamento automatico
con sensore pioggia
Il sensore pioggia rileva la quantità
d'acqua sul parabrezza e regola au‐
tomaticamente la frequenza di funzio‐ namento del tergicristalli.

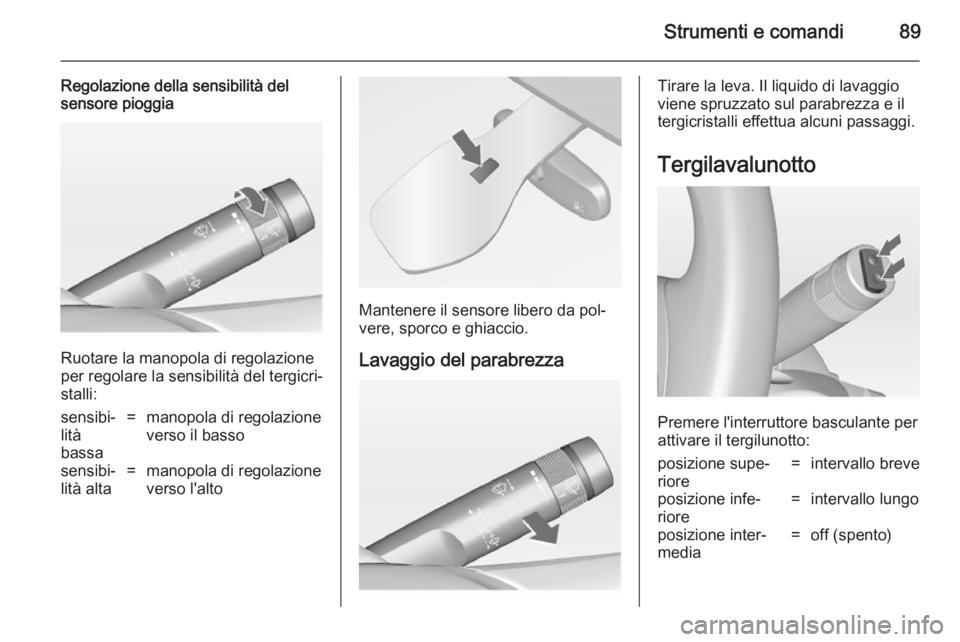

Page 91 of 255
Strumenti e comandi89
Regolazione della sensibilità del
sensore pioggia
Ruotare la manopola di regolazione
per regolare la sensibilità del tergicri‐ stalli:
sensibi‐
lità
bassa=manopola di regolazione
verso il bassosensibi‐
lità alta=manopola di regolazione
verso l'alto
Mantenere il sensore libero da pol‐
vere, sporco e ghiaccio.
Lavaggio del parabrezza
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristalli effettua alcuni passaggi.
Tergilavalunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
posizione supe‐
riore=intervallo breveposizione infe‐
riore=intervallo lungoposizione inter‐
media=off (spento)

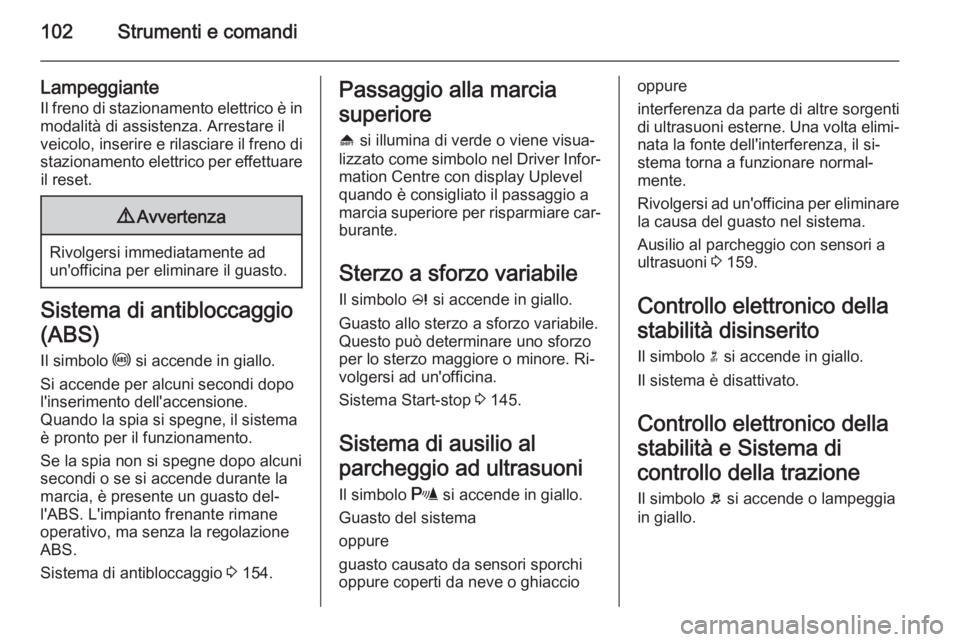

Page 104 of 255
102Strumenti e comandi
LampeggianteIl freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 154.
Passaggio alla marcia
superiore [ si illumina di verde o viene visua‐
lizzato come simbolo nel Driver Infor‐ mation Centre con display Uplevel
quando è consigliato il passaggio a
marcia superiore per risparmiare car‐
burante.
Sterzo a sforzo variabile Il simbolo c si accende in giallo.
Guasto allo sterzo a sforzo variabile. Questo può determinare uno sforzoper lo sterzo maggiore o minore. Ri‐
volgersi ad un'officina.
Sistema Start-stop 3 145.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiacciooppure
interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 159.
Controllo elettronico della
stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della
stabilità e Sistema di
controllo della trazione Il simbolo b si accende o lampeggia
in giallo.

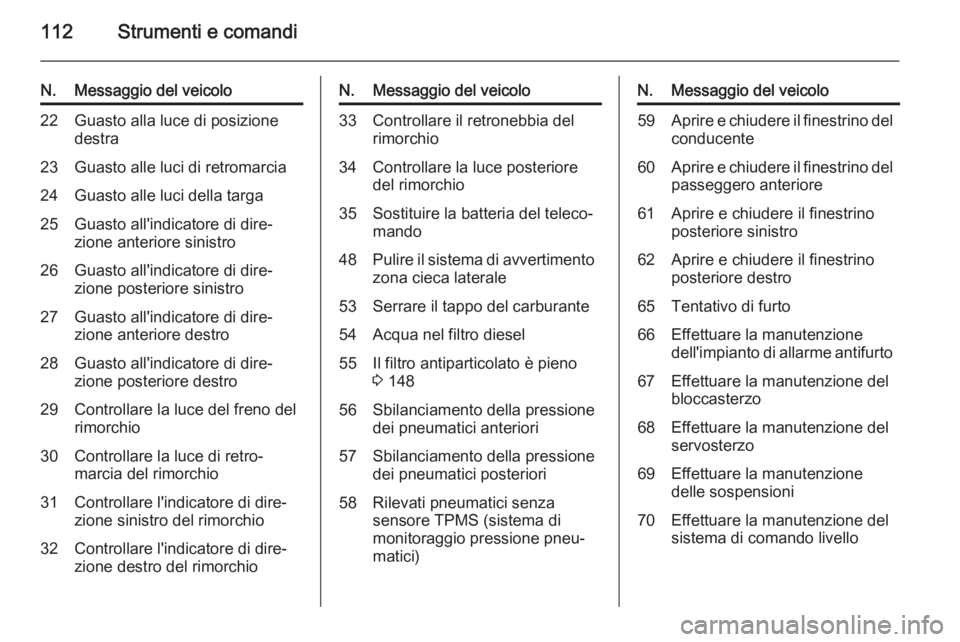

Page 114 of 255
112Strumenti e comandi
N.Messaggio del veicolo22Guasto alla luce di posizione
destra23Guasto alle luci di retromarcia24Guasto alle luci della targa25Guasto all'indicatore di dire‐
zione anteriore sinistro26Guasto all'indicatore di dire‐
zione posteriore sinistro27Guasto all'indicatore di dire‐
zione anteriore destro28Guasto all'indicatore di dire‐
zione posteriore destro29Controllare la luce del freno del
rimorchio30Controllare la luce di retro‐
marcia del rimorchio31Controllare l'indicatore di dire‐
zione sinistro del rimorchio32Controllare l'indicatore di dire‐
zione destro del rimorchioN.Messaggio del veicolo33Controllare il retronebbia del
rimorchio34Controllare la luce posteriore
del rimorchio35Sostituire la batteria del teleco‐
mando48Pulire il sistema di avvertimento zona cieca laterale53Serrare il tappo del carburante54Acqua nel filtro diesel55Il filtro antiparticolato è pieno
3 14856Sbilanciamento della pressione
dei pneumatici anteriori57Sbilanciamento della pressione
dei pneumatici posteriori58Rilevati pneumatici senza
sensore TPMS (sistema di
monitoraggio pressione pneu‐
matici)N.Messaggio del veicolo59Aprire e chiudere il finestrino del conducente60Aprire e chiudere il finestrino del
passeggero anteriore61Aprire e chiudere il finestrino
posteriore sinistro62Aprire e chiudere il finestrino
posteriore destro65Tentativo di furto66Effettuare la manutenzione
dell'impianto di allarme antifurto67Effettuare la manutenzione del
bloccasterzo68Effettuare la manutenzione del
servosterzo69Effettuare la manutenzione
delle sospensioni70Effettuare la manutenzione del
sistema di comando livello
Page 120 of 255
118Strumenti e comandi
Le seguenti impostazioni possono es‐sere selezionate girando e premendola manopola multifunzione:
■ Lingue (Languages)
■ Data e ora
■ Impostazioni autoradio
■ Impostazioni telefono
■ Impostazioni veicolo
Nei rispettivi sottomenu è possibile
modificare le seguenti impostazioni:
Lingue (Languages)
Selezione della lingua preferita.
Data e ora
Vedere Orologio 3 90.
Impostazioni autoradio
Vedi descrizione del sistema Infotain‐
ment nel relativo manuale.
Impostazioni telefono
Vedi descrizione del sistema Infotain‐
ment nel relativo manuale.Impostazioni veicolo
■ Climatizzazione e qualità dell'aria
Velocità ventola automatica : Modi‐
fica il livello del flusso d'aria della
cabina dei comandi climatizzatore
in modalità automatica.
Modalità climatizzazione : controlla
lo stato del compressore di raffred‐
damento quando il veicolo viene
avviato. Ultima impostazione (con‐
sigliata) o all'avvio veicolo sempre
ON o sempre OFF.
Attiv. lunotto termico autom. : attiva
automaticamente il lunotto termico.
■ Impostazioni comfort
Volume segnali acustici : regola il
volume dei segnali acustici di av‐ vertimento.
Personalizz. per conducente : at‐
tiva/disattiva la funzione di perso‐
nalizzazione.
Att. tergilunotto aut. retrom. : attiva/
disattiva l'accensione automatica
del tergilunotto quando la retromar‐
cia è inserita.
■ Park assist / rilevamento collisioni
Park assist : attiva/disattiva i sensori
di parcheggio agli ultrasuoni.
■ Illuminazione ambiente esterno
